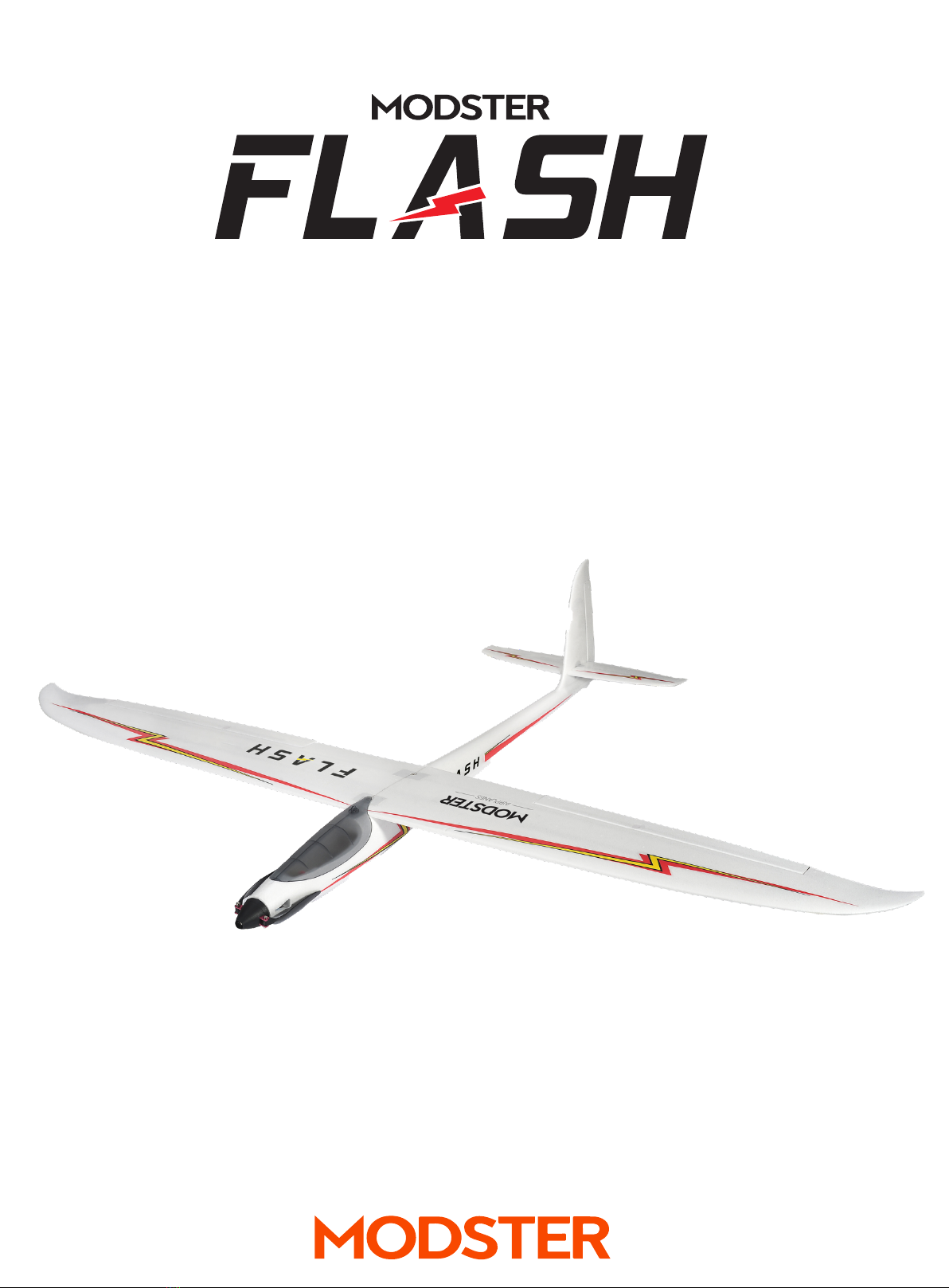

MODSTER FLASH HOTLINER Manuel utilisateur

HOTLINER

USER MANUAL/BETRIEBSANLEITUNG

CONTENTS

Brief introduction .................................................................................................. 1

Main specifications ............................................................................................... 1

Main configuration ................................................................................................ 1

Product constitution ............................................................................................. 2

Assemble processes ............................................................................................ 2

Adjustment steps .................................................................................................. 3

Confirmation of CG Location ............................................................................... 3

Safety precautions ................................................................................................ 3

Statement

Please read this manual carefully and follow the instruction of the manual before

you use this product.

Our airplane is not a toy, which means, it is only suitable for experienced pilots

or under the guidance of an experienced pilot.

Not recommended for children under the age of 14 years.

Please adjust the plane according to the instructions. Make sure, that all parts of

your body stay out of the rotating parts. Otherwise, it may cause damage to the

plane and/or injury to your body.

Do not fly in thunderstorms, strong winds or bad weather.

Never fly near power lines overhead, automobiles, aerodromes, rail- or highways.

Never fly our plane when there are crowds of people. Give yourself plenty of

room to fly, as the plane can fly at a high speed. Remember, that you are

responsible for the safety of others.

Do not attempt to catch the plane, while you are flying it.

The user should take full responsibility of proper operation & usage with regards

to this model. We, MODSTER, together with any distributor, will not be responsible

for any liability or loss due to improper operation.

Thank you for purchasing the "FLASH" remote control model airplane from MODSTER. We hope, this plane

will bring joy to you.

1.FLASH is a sport glider for intermediate to advanced pilots with basic flying skills and experience.

2.It shows a highspeed stable flight and is easy to control. FLASH can achieve axial rolls, inverted

flight inside loops, outside loops and other aerobatic actions.

3. With its modular design, FLASH is easy to carry and maintain.

4. With automatic heat dissipation function in the power system, it ensures high efficiency and prolongs the use

life of the motor, ESC and battery.

5. With much carbon fiber reinforced Polymer material, it ensures the strong structure in the flight.

★ Wingspan 1500MM

★ Length 1016MM

★ Weight 915g

★ Thrust rate 1:1

FLASH /3S

★ Motor C2836-1250KV

★ Battery 2200mAh 20C 11.1V

★ ESC 40A

★ Servo 9g digital servo (metal gear)*4

Brief introduction

Main specifications

Main configuration

Fuselage, Main Wings, Horizontal Wings,

Connecting Rod for Horizontal Wings, Connecting

rod for Main Wings

1. Assembly of the Horizontal Wings

Take the horizontal wings & the connection rod for the horizontal wings and install them to the assembling

groove at the tail parts of the fuselage in the right position. Then lock the horizontal wings by screws.

2. Assembly of the Main Wings

Take the Main wings & aileron servo, Y-wire & connection rod for the main wings & Screws. Firstly, please

insert the connecting rod into right and left main wings and connect them. Then please connect the aileron

servo with the receiver by the Y-cable. Finally, please put the assembled main wings to the right position on

the back of the fuselage and lock them by the screws. Please make sure, there is no gap or shaking.

3. Close the canopy - and the assembly of the "MODSTER FLASH" is finished!

Product constitution

Assemble processes

When the servo arm is at the natural position under “power on”, please adjust

the horizontal wing to the location as shown in the picture.

Check the center of gravity and make sure, the CG of this plane is within a range of 60-50mm away from

the leading edge of the main wings as indicated in the picture.

1. If you have a simulator, we suggest, that you practice your skills by the simulator before flying

this model. That will be helpful for you.

2. Please let the plane climb above 50 meters altitude with half throttle, when you fly it for your

first time. Then you will be more familiar with the performance of this plane.

3. You should learn how to control this model gently. That will reduce the possibility of crashes

Adjustment steps

Confirmation of CG Location

Safety precautions

and prolong the usage life of the plane.

4. The space for the turn radius should not be too small or it will increase the possibility of a

crash.

5. Always start or land the plane against the wind.

6. Do not fly the model upright over your head or behind you, because you should always have

an eye on.

INHALT

Einführung ............................................................................................................. 1

Spezifikationen ...................................................................................................... 1

Konfigurationen .................................................................................................... 1

Lieferumfang ......................................................................................................... 2

Bauanleitung ......................................................................................................... 2

Einstellungen ......................................................................................................... 3

Schwerpunkt .......................................................................................................... 3

Sicherheitshinweise .............................................................................................. 3

Hinweise:

1. Bitte lesen Sie dieses Handbuch sorgfältig und befolgen Sie die enthaltenen

Anweisungen, bevor Sie dieses Produkt verwenden!

2. Unser Flugzeug ist kein Spielzeug! Es darf nur durch erfahrene Piloten o. unter

Anleitung eines erfahrenen Piloten genutzt werden.

3. Nicht empfohlen für Kinder unter 14 Jahren!

4. Stellen Sie d. Flugzeug gemäß d. Anweisungen ein & sorgen Sie dafür, dass keine

Körperteile in rotierende Teile geraten. Sonst kann es zu Schäden am Modell o.

Verletzungen kommen.

5. Fliegen Sie nicht bei Gewitter/starkem Wind/schlechtem Wetter!

6. Fliegen Sie das Flugzeug nie nahe Hochspannungsleitungen, fahrenden Autos,

Flugplätzen, Bahnschienen oder der Autobahn.

7. Fliegen Sie nie nahe Menschenansammlungen. Sorgen Sie für viel Platz, da das

Flugzeug mit High-Speed fliegen kann. Denken Sie daran, dass Sie für die

Sicherheit anderer verantwortlich sind.

8. Versuchen Sie nicht, das Modell im Flug zu fangen!

9. Der Benutzer trägt die volle Verantwortung für den ordnungs-gemäßen Betrieb/die

Nutzung des Modells. MODSTER ist nicht verantwortlich bei Haftung o. Verlust

aufgrund unsachgemäßer Bedienung.

Einführung

Vielen Dank, dass Sie sich für den "MODSTER FLASH" entschieden haben. Wir hoffen, dass

Ihnen dieses Flugzeug Freude machen wird!

1. FLASH ist ein Sportgleiter für fortgeschrittene Piloten mit grundlegenden Flugfähigkeiten und

Erfahrung.

2. Das Modell zeigt einen stabilen Hochgeschwindigkeitsflug und ist leicht zu kontrollieren.

FLASH kann Rollen, Rückenflug, Innen- und Außenloopings und andere Kunstflugfiguren

durchführen.

3. Durch seinen modularen Aufbau ist der MODSTER FLASH leicht zu transportieren und zu

warten.

4. Mit der automatischen Wärmeableitungsfunktion im Stromversorgungssystem wird ein hoher

Wirkungsgrad sichergestellt und die Lebensdauer von Motor, Regler und Batterie verlängert.

5. Mit viel kohlefaserverstärktem Polymermaterial sorgt es für eine starke Struktur im Flug.

Spezifikationen

★ Spannweite 1500 mm

★ Länge 1016 mm

★ Gewicht 915 g

★ Schubrate 1:1

Konfigurationen

FLASH V2/3S

★ Motor C2836-1250KV

★ ESC 40A

★ Servo 9g Digital-Servo (Metall)*4

Lieferumfang

Rumpf, Tragfläche, Höhenleitwerk,

Verbindungsrohr für Höhenleitwerk, Verbindungs-

rohr für Tragfläche

Bauanleitung

1. Montage der des Höhenleitwerks

Nehmen sie das Höhenleitwerk und das Verbindungsrohr und bringen sie es an der richtigen

Position am Ende des Rumpfes an. Fixieren sie das Höhenleitwerk mit Schrauben.

2. Montage der Hauptflügel

Nehmen Sie die Hauptflügel und das Querruder-Servo, das Y-Kabel und die Verbindungsstange für

die Hauptflügel sowie die Schrauben. Setzen Sie zunächst die Flächenverbindungsstange in den

rechten und linken Hauptflügel ein und verbinden Sie diese. Dann verbinden Sie bitte das

Querruder-Servo über das Y-Kabel mit dem Empfänger. Zum Schluss bringen Sie bitte die

zusammengebauten Hauptflügel in die richtige Position auf der Rückseite des Rumpfes und

befestigen Sie sie mit den Schrauben. Bitte stellen Sie sicher, dass keine Lücke oder

Erschütterungen vorhanden sind.

3. Schließen Sie die Cockpit-Haube - und die Montage des "MODSTER FLASH" ist abgeschlossen!
