PLUNGER Model 1000
SAFETY WARNING: Wear eye protection and dust mask.

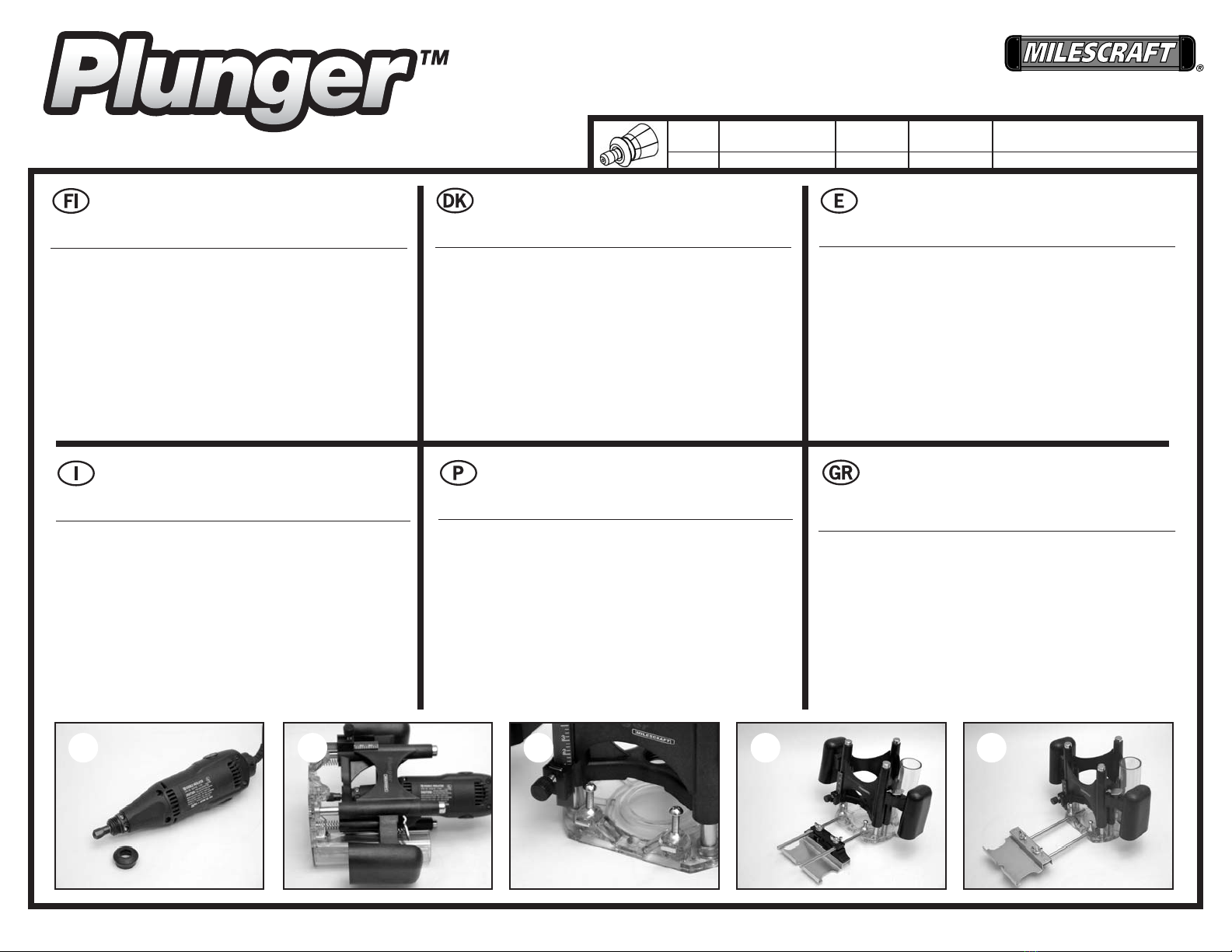

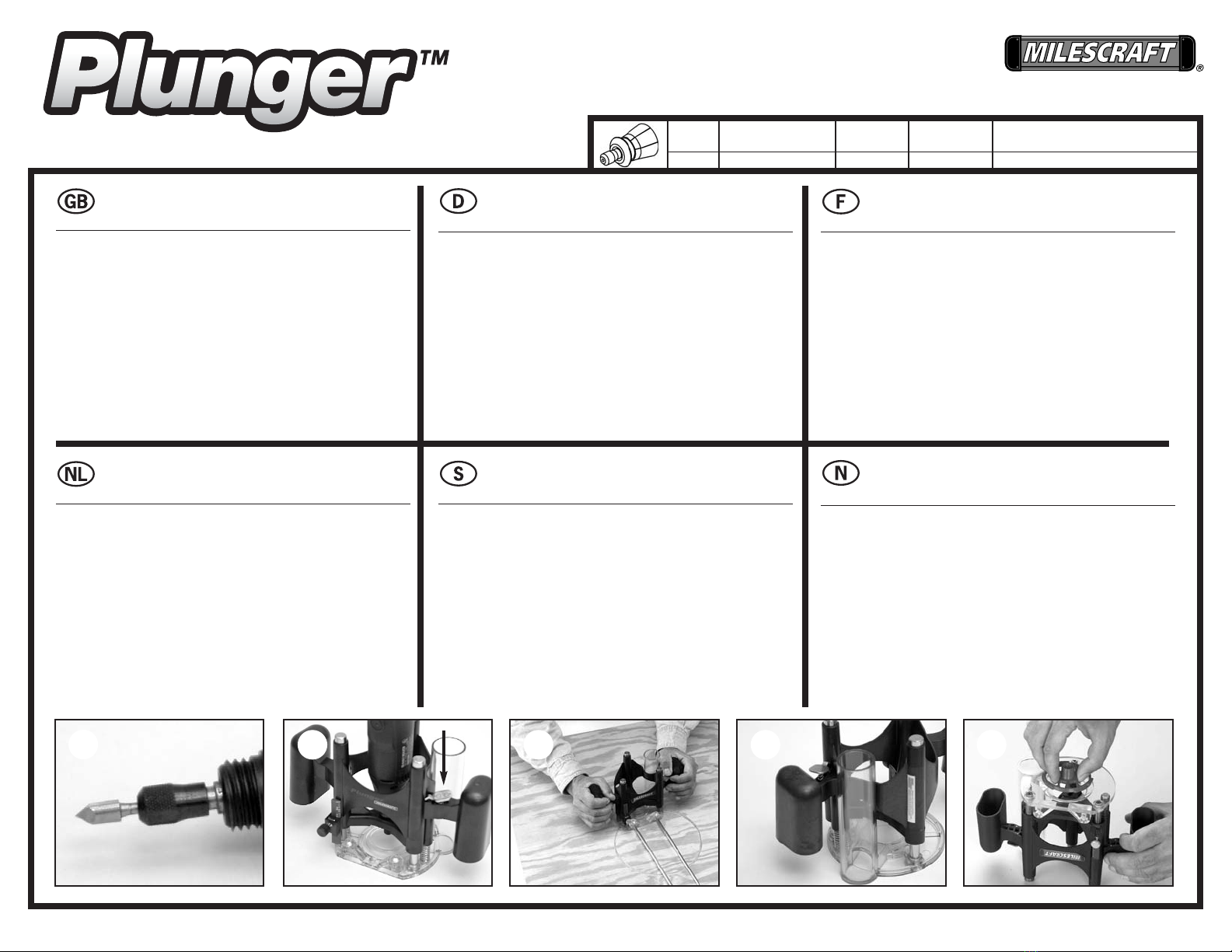

Assembly:
1Remove housing cap.
2Thread into center of Plunger base.
3Insert square nuts. Thread machine screws into nuts and tighten.
4Insert carriage bolts into clamp assembly. Secure with flat washers
and wing nuts. Insert guide rods. Tighten screws.
5For circles up to 12” diameter, remove plastic clamp from edge guide.
Insert nail. Reattach clamp with nail facing down. Adjust rods to
desired radius and secure at circle center.
PLUNGER Modell 1000
Sicherheit
shinweis: Setzen Sie eine Schutzbrille und eine Staubschutzmaske auf.
Montage
1Die Gehäusekappe abnehmen.
2In den Sockel des Plungers schrauben.
3Vierkantmuttern einsetzen Maschinenschrauben in die Muttern drehen
und festziehen.
4Schlossschrauben in die Klemmvorrichtung setzen. Mit Unterlegscheiben
und Flügelmuttern sichern. Führungsstangen einsetzen. Ziehen Sie die
Schrauben fest.
5Für Kreise (bis zu einem Durchmesser von 30 cm) die Kunststoffklemme
von der Kantenführung abnehmen. Einen Nagel einsetzen. Die Klemme
mit dem nach unten weisenden Nagel wieder anbringen. Die Stangen
auf den gewünschten Radius einstellen und den Nagel in der Mitte des
Kreises sichern.
PLUNGER Modèle 1000
Avertissement de sécurité : Porter des lunettes de sécurité et un masque
anti-poussière.
Assemblage
1Retirer le cache du boîtier.
2Insérer dans le centre de la base du Plunger.
3Insérer les écrous carrés. Insérer les vis de la machine dans les écrous
et serrer.
4Insérer les boulons bruts à tête bombée et collet carré dans l’ensemble
de fixation. Fixer à l’aide de rondelles plates et d’écrous papillons.
Insérer les rails de guidage. Serrer les vis.
5Pour les cercles (jusqu’à 30 cm de diamètre), retirer la fixation en
plastique du guide de chant. Insérer le clou. Remettre en place la
fixation avec le clou dirigé vers le bas. Ajuster les rails selon le rayon
souhaité et fixer le clou au centre du cercle.
