Miele professional DOS-Modul G 60 Manuel utilisateur

DOS-Modul G 60

DMontageanweisung

GFitting instructions

FNotice de montage

IIstruzione di montaggio

EInstrucciones de montaje

PInstruções de montagem

MMontage-instructies

jMonteringsanvisning

SMonteringsanvisning

NMonteringsveiledning

fAsennusohje

04 915 421

M.-Nr.

D. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

G. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

F. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

I. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

E. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

P. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

M. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

j. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

S. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

N. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

f. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

Das DOS-Modul G 60 ist ein externes

Dosiersystem. Es dosiert in den ent-

sprechenden Programmabschnitten au-

tomatisch flüssige Spülzusätze, z. B.

Reinigungsmittel. Dadurch entfällt das

Füllen des Dosierbehälters in der Tür

der Spülautomaten.

DOS-Module können auch nachträglich

montiert und angeschlossen werden.

DOS-Module dürfen nur vom

Miele-Kundendienst angeschlossen

werden.

Beachten Sie die Sicherheitshinwei-

se des Gerätes, an welches das

DOS-Modul angeschlossen wird.

Ihr Beitrag zum Umweltschutz

Entsorgung der Transportverpackung

Die Verpackung schützt das Gerät vor

Transportschäden. Die Verpackungs-

materialien sind nach umweltverträgli-

chen und entsorgungstechnischen Ge-

sichtspunkten ausgewählt und deshalb

recyclebar.

Das Rückführen der Verpackung in den

Materialkreislauf spart Rohstoffe und

verringert das Abfallaufkommen. Ihr

Fachhändler nimmt die Verpackung zu-

rück.

Entsorgung des Altgerätes

Altgeräte enthalten vielfach noch wert-

volle Materialien. Geben Sie deshalb Ihr

Altgerät entweder über Ihren Händler

oder über das öffentliche Sammelsys-

tem in den Materialkreislauf zurück. Bit-

te sorgen Sie dafür, dass das Altgerät

bis zur Entsorgung kindersicher aufbe-

wahrt wird.

Gerätebeschreibung

Die Anschlüsse für die Stromversor-

gung und den Dosierschlauch befinden

sich an der Geräterückwand der Spül-

automaten.

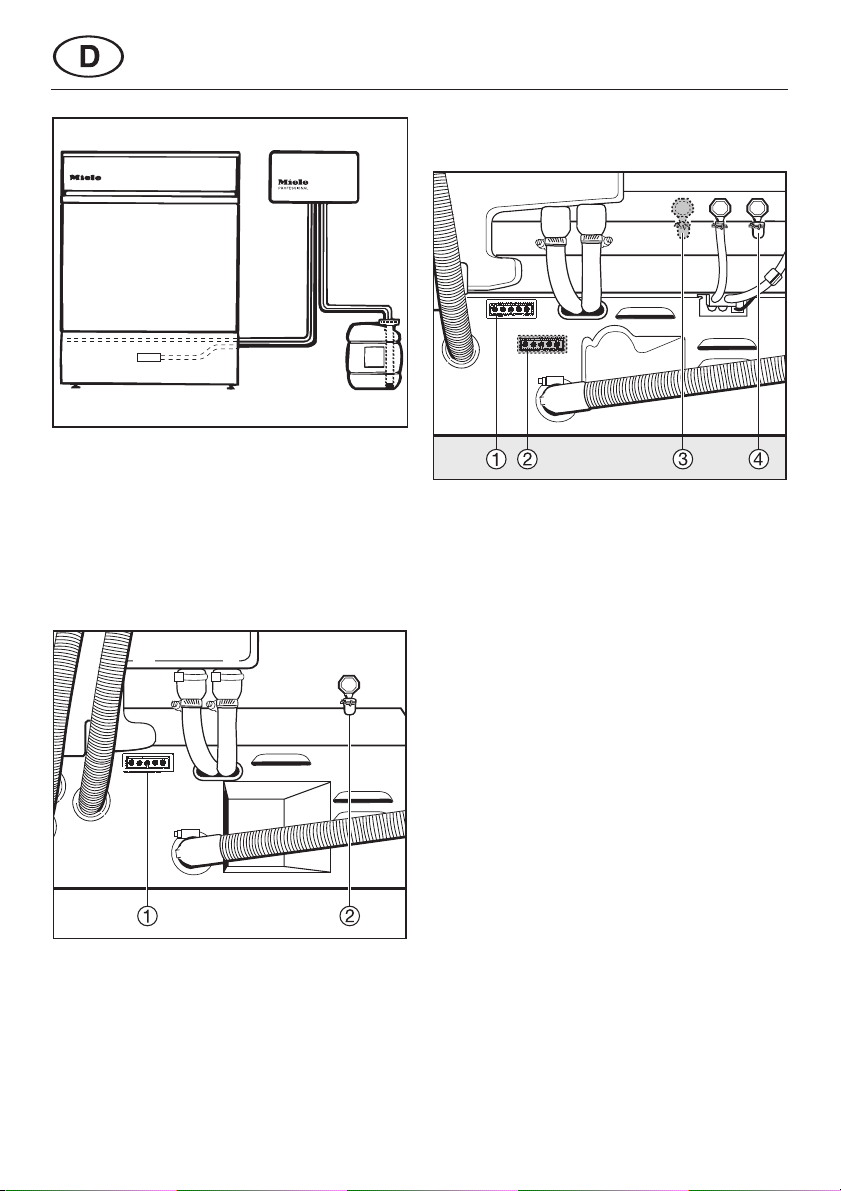

60 cm breite Geräte mit einem

Dosieranschluss

a= Anschluss Stromversorgung

Reinigungsmittel

b= Anschluss Dosierschlauch

Reinigungsmittel

60 cm breite Geräte mit mehreren

Dosieranschlüssen

a= Anschluss Stromversorgung

Reinigungsmittel

b= Anschluss Stromversorgung

chem. Desinfektionsmittel/

Reinigungsmittel (falls vorhanden)

c= Anschluss Dosierschlauch

chem. Desinfektionsmittel/

Reinigungsmittel (falls vorhanden)

d= Anschluss Dosierschlauch

Reinigungsmittel

Montage und Anschluss

G 7804

a= Anschluss Stromversorgung

Reinigungsmittel

b= Anschluss Dosierschlauch

Reinigungsmittel

90 cm breite Geräte

a= Anschluss Stromversorgung

chem. Desinfektionsmittel/

Reinigungsmittel (falls vorhanden)

b= Anschluss Dosierschlauch

chem. Desinfektionsmittel/

Reinigungsmittel (falls vorhanden)

Montage und Anschluss

Für die Wandmontage liegen dem

DOS-Modul zwei Linsenblechschrau-

ben (4,8 x 32) und zwei Dübel (8 mm)

bei.

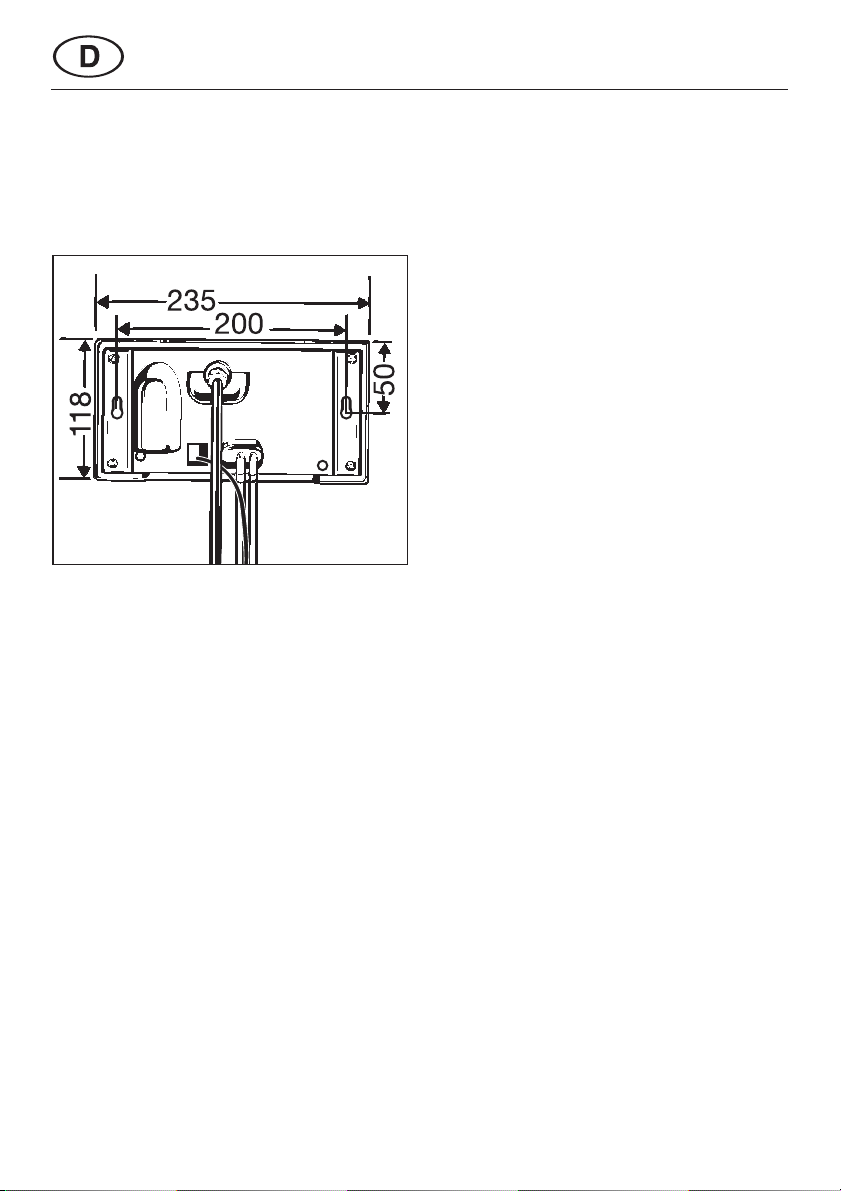

Maße:

^Modul an der Wand anbringen.

^Stromversorgung und Dosier-

schlauch anschließen.

^Verschlussstopfen der Sauglanze

verschieben, um die Länge der

Sauglanze der Containergröße anzu-

passen.

^Behälter füllen, die Sauglanze einset-

zen und Verschlussstopfen fest zu-

drehen.

Entlüftung und Einstellung der Dosier-

mengen sind in den Gebrauchsanwei-

sungen der Spülautomaten beschrie-

ben.

Montage und Anschluss

The DOS-Module G 60 is an external

dispensing unit. It automatically dis-

penses liquid cleaning agents at the

correct programme stage. The deter-

gent dispenser unit in the machine door

does not need to be filled.

DOS-Modules can also be fitted and

connected up after the machine has

been installed.

DOS-Modules must only be con-

nected by a Miele authorised and

trained service technician.

Read the warning and safety instruc-

tions for the machine to which the

DOS-Module is connected.

Caring for the environment

Disposal of packing

The transport and protective packing

has been selected from materials which

are environmentally friendly for disposal

and can normally be recycled.

Ensure that any plastic wrappings,

bags etc. are disposed safely and kept

out of the reach of babies and young

children. Danger of suffocation!

Rather than just throwing these ma-

terials away, please ensure they are

offered for recycling.

Disposal of your old machine

Old machines may contain material

which can be reclaimed or recycled.

Please contact your dealer, your local

waste collection centre or scrap mer-

chant about potential recycling

schemes. Ensure that the machine

presents no danger to children while

being stored for disposal.

Description of the machine

The connections for the mains cable

and dispenser hose are on the back of

the machine.

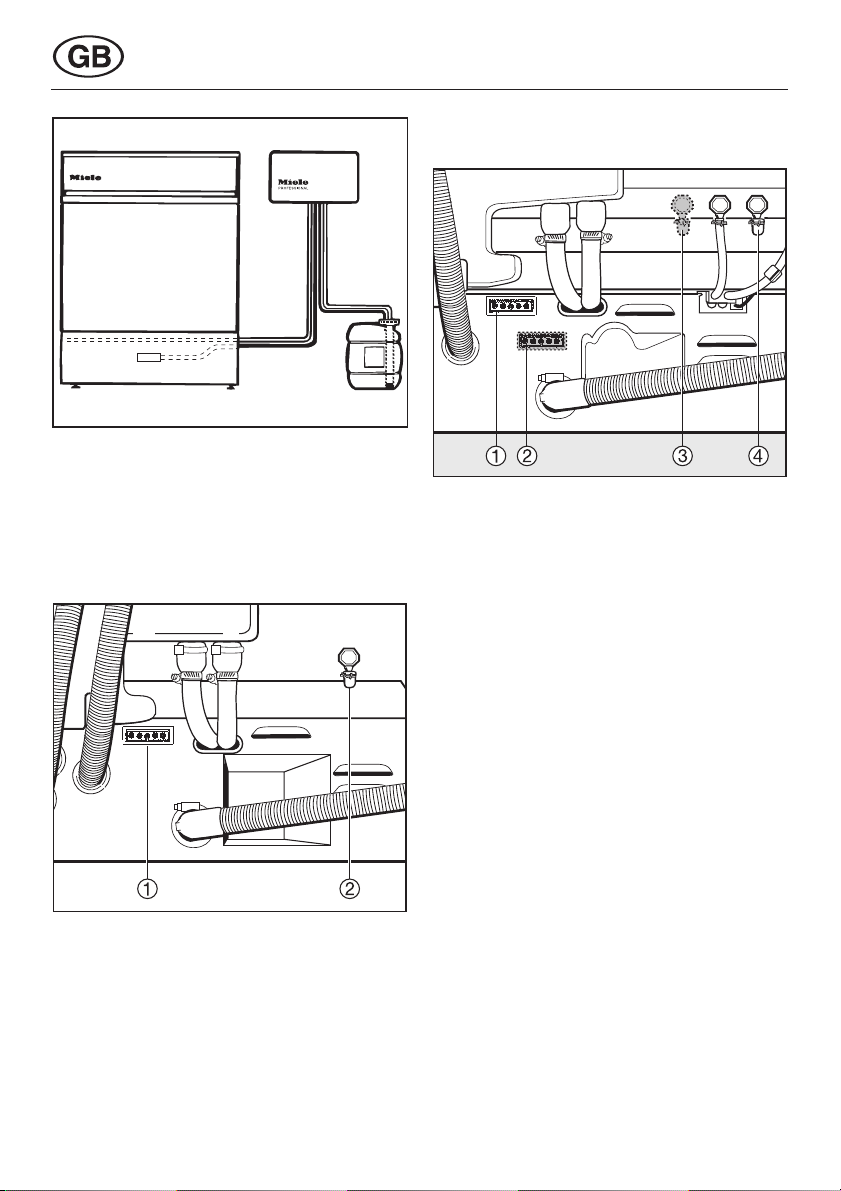

60 cm wide machines with a single

dispenser hose connection

a= electrical supply connection

cleaning agent

b= dispenser hose connection

cleaning agent

60 cm wide machines with more than

one dispenser hose connection

a= electrical supply connection

cleaning agent

b= electrical supply connection

chem. disinfection agent/

cleaning agent (depending

on model)

c= dispenser hose connection

chem. disinfection agent/

cleaning agent (depending

on model)

d= dispenser hose connection

cleaning agent

Installation and connection

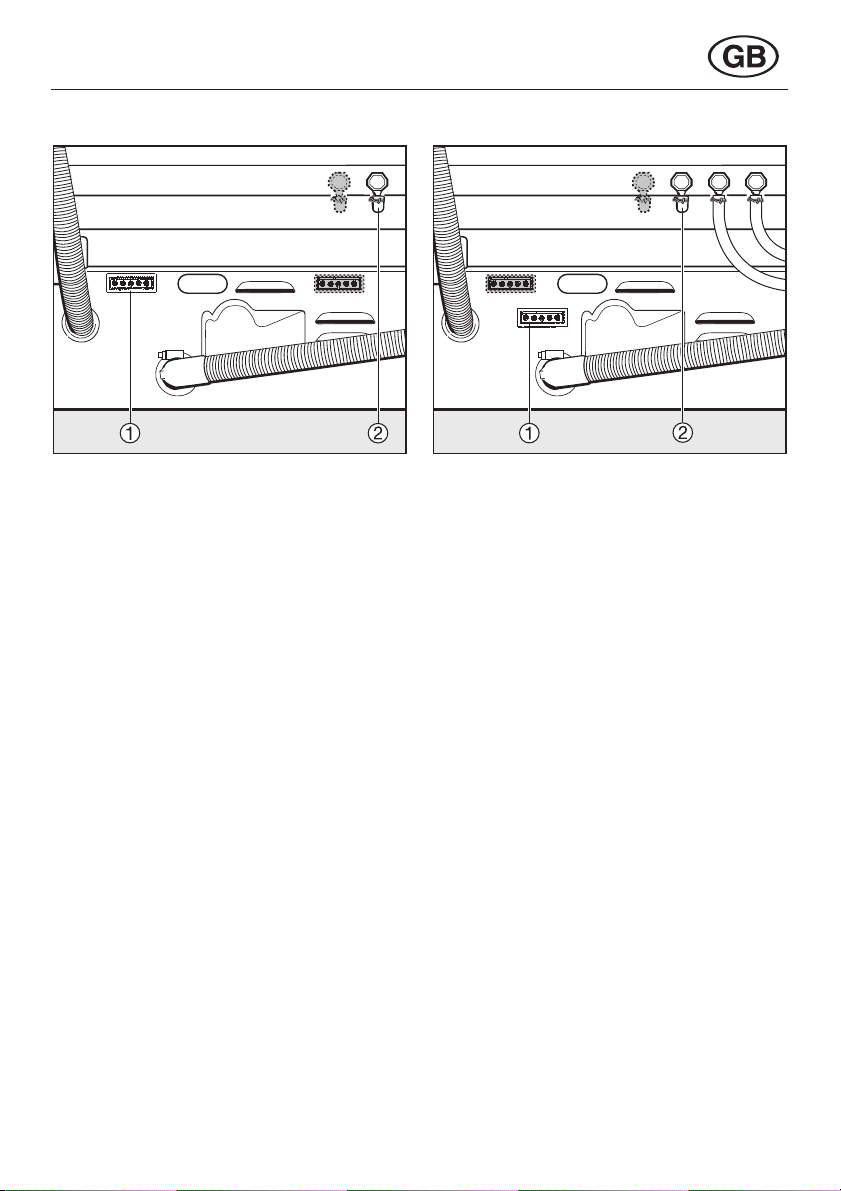

G 7804

a= electrical supply connection

cleaning agent

b= dispenser hose connection

cleaning agent

90 cm wide machines

a= electrical supply connection

chem. disinfection agent/

cleaning agent (depending

on model)

b= dispenser hose connection

chem. disinfection agent/

cleaning agent (depending

on model)

Installation and connection

For wall mounting the DOS module two

screws (4.8 x 32) and two plugs (8 mm)

are included with the unit.

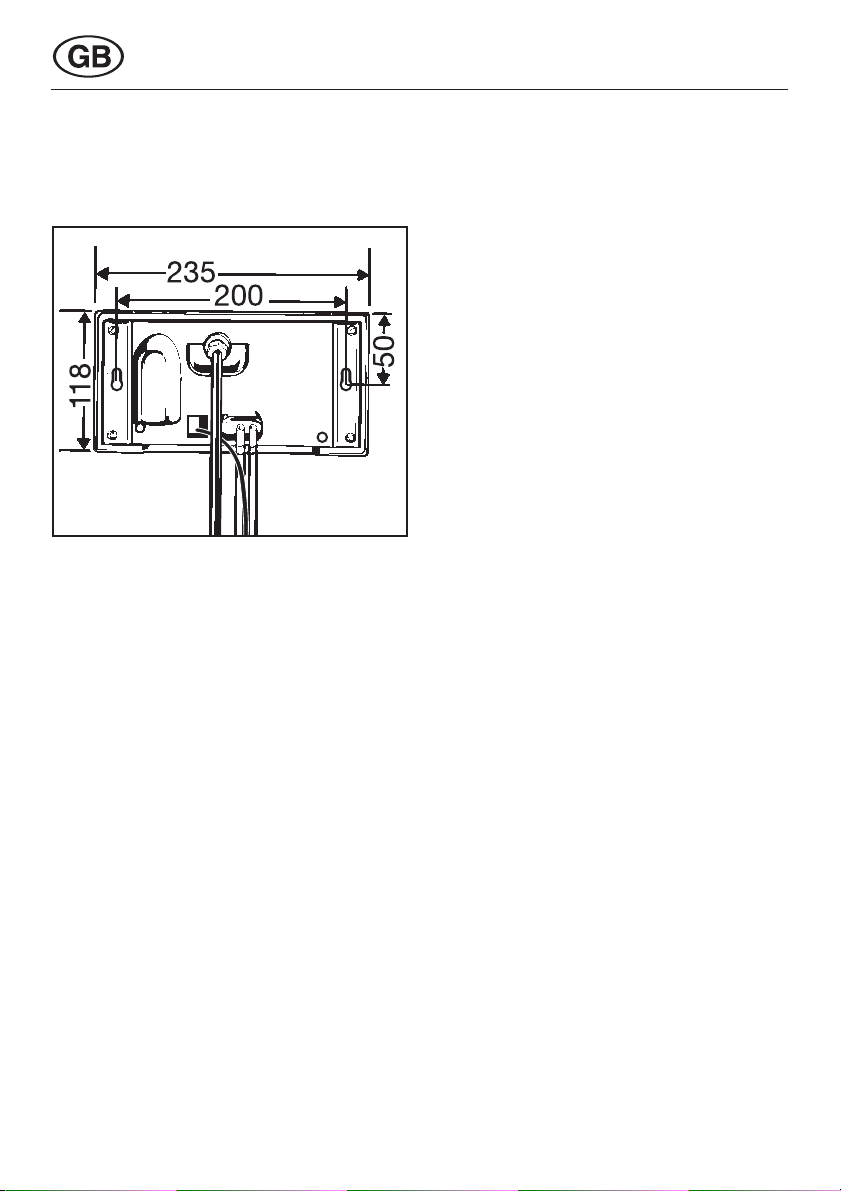

Dimensions:

^Mount the module in a suitable loca-

tion on the wall.

^Connect the dispenser pump and

electricity supply.

^Adjust the position of the cover caps

along the siphon tube so that the

tube will reach the bottom of the con-

tainer.

^Fill the storage container with the rel-

evant agent, feed the siphon tube

into the container and tighten the

cover cap securely.

DOS-Module venting and dispensing

instructions are given in the Operating

Instruction booklet for the machine.

Installation and connection
