Midland M Zero Plus Manuel
M ZERO PLUS
40CH AM/FM MOBILE TRANSCEIVER
M Zero Plus Manuale d’uso | 1
PRINCIPALI FUNZIONI 2
COMANDI E FUNZIONI 3
INSTALLAZIONE 5
SOSTITUZIONE DEL FUSIBILE 6
CONNESSIONE DEL MICROFONO 6
MONTAGGIO ANTENNA 7
POSIZIONI COMUNI DI MONTAGGIO DELL’ANTENNA 8
ANTENNA BASE 8
USO DEL RICETRASMETTITORE 9
IMPOSTAZIONE BANDA Po/St 10
SCORRIMENTO RAPIDO DEI CANALI 10
BEEP PRESSIONE TASTI 10
MEMORIZZAZIONE CANALE DI EMERGENZA 10
ALTOPARLANTE SUPPLEMENTARE EXT 11
CARATTERISTICHE TECNICHE 12
2 | M Zero Plus Manuale d’uso
PRINCIPALI FUNZIONI
• Display per la visualizzazione del canale in uso;
• Controllo RF GAIN: permette la regolazione della sensibilità del ricevitore.
Ruotando la manopola in senso orario si ottiene un incremento della sensibili-
tà del ricevitore; in senso antiorario si ottiene una diminuzione della sensibilità
(questo è utile in presenza di forti segnali ricevuti);
• Controllo SQUELCH: permette di eliminare i fastidiosi rumori di fondo in ri-
cezione. Per la massima sensibilità del ricevitore è preferibile che il comando sia
regolato solo al preciso livello dove il rumore viene eliminato;
• Commutatore CH/EMG: permette di commutare immediatamente la radio sul
canale di emergenza (il canale di emergenza può essere impostato dall’utente).
M Zero Plus Manuale d’uso | 3
13,8V DC
EXT
ANT
9 8 7 6
12
5
4321
10 11

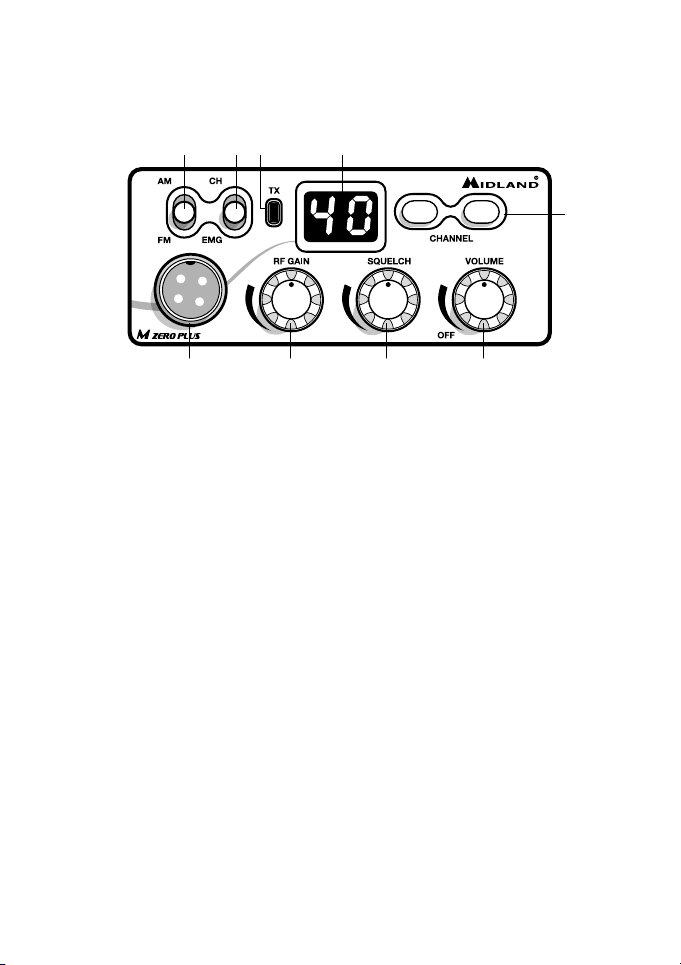

COMANDI E FUNZIONI
1. Connettore microfonico a 4 PIN: Innestare il microfono in questo jack;
2. Comando RF GAIN: regola il guadagno del ricevitore;
3. Comando SQUELCH: regola la soglia dello squelch;
4. Comando ON/OFF-VOLUME: ruotarlo per accendere/spegnere la radio e
regolare il livello del volume desiderato;
5. Tasti cambio canale UP/DOWN: premerli per selezionare il canale desiderato;
6. Display canale: mostra il numero del canale sul quale si opera;
7. Led TX: questa spia si accende quando si preme il tasto PTT del microfono;
8. CH-EMG: Canale in uso /canale di emergenza. Permette di commutare rapi-
damente tra il canale in uso e il canale di emergenza;
9. Commutatore AM/FM: permette di selezionare la modalità di emissione.
4 | M Zero Plus Manuale d’uso
13,8V DC
EXT
ANT
9 8 7 6
12
5
4321
10 11
10. Connettore coassiale di antenna SO239: collegare in questa posizione un’an-
tenna funzionante sulla frequenza di 27 MHz;
11. Cavo di alimentazione: Inserire il cavo di alimentazione accendisigari da 12V
nella relativa presa accendisigari.
12. Altoparlante esterno EXT: presa per la connessione ad un altoparlante esterno
(l’innesto dello spinotto esclude automaticamente l’altoparlante interno);
M Zero Plus Manuale d’uso | 5
Rondelle
Rondelle
Rondelle
Rondelle
Viti
Viti
Vite
Staffa
Dadi
Dadi
Viti e rondelle
INSTALLAZIONE
Ricercare e localizzare sul mezzo mobile, la posizione per l’installazione dell’appa-
rato. Tale posizionamento deve essere fatto in modo da non creare intralcio a chi
guida, e nello stesso tempo, di facile accessibilità per poter togliere l’apparato se-
condo le necessità.
La posizione di montaggio più comune è sotto il cruscotto (si sconsiglia vicino a
fonti di calore o vicino al condizionatore). Dopo aver stabilito la posizione più adatta
sul veicolo, mantenere il ricetrasmettitore con la staa di montaggio nell’esatta
posizione desiderata e verificare che non ci siano inconvenienti; successivamente
segnare e forare il veicolo per il fissaggio delle viti di montaggio. Controllare che
esse siano ben ancorate, in considerazione delle notevoli sollecitazioni e vibrazioni
create dal mezzo mobile.
6 | M Zero Plus Manuale d’uso
13,8V DC
EXT
ANT
Inserire il cavo di alimentazione accendisigari da 12V nella relativa presa accendisiga-
ri. Prima di operare, installare e collegare l’antenna inserendo il connettore nell’ap-
posita presa sul retro dell’apparato. Per l’uso di un altoparlante esterno, utilizzare la
presa EXT-SPKR.
SOSTITUZIONE DEL FUSIBILE
Sostituire il fusibile del cavo di alimentazione con un similare a 2 A (Un fusibile di
ricambio è in dotazione).
CONNESSIONE DEL MICROFONO
La presa del microfono è situata sul davanti dell’apparato.
Accertarsi sempre che il connettore sia ben connesso alla presa.
M Zero Plus Manuale d’uso | 7
MONTAGGIO ANTENNA
L’antenna è l’elemento più importante per ottenere i migliori risultati. È indispensabile
che l’antenna abbia un’impedenza di 50 Ohm. A seconda della posizione in cui viene
installata, il rendimento varia notevolmente. Usare un cavo coassiale con impedenza 50
Ohm. Sono consigliati i cavi RG 58U per lunghezza sotto i 2.5 metri, oppure RG 8 per
lunghezze superiori. Il cavo coassiale deve essere montato con molta cura: evitare curve
e piegamenti. Inoltre va ricordato che il cavo più corto aumenta la sensibilità dell’appa-
rato, così pure un cattivo collegamento tra apparato e antenna.
Consigli:
• Montare l’antenna nel posto più libero e più alto dell’auto.
• L’antenna deve essere installata in posizione verticale, e così deve rimanere an-
che quando il veicolo è in moto.
• Montare l’antenna e il cavo il più possibile lontano da fonti di rumore.
• La massa dell’antenna deve coprire un’area di 1m2.
Esistono in commercio diversi tipi di antenna: con stilo a 1/4 d’onda; alimentate al cen-
tro; con carica in base; con carica in alto. Le antenne caricate sono più corte, ma per un
miglior rendimento si consigliano quelle di lunghezza di circa 2 metri.
L’installazione a centro tetto è la migliore in senso assoluto perché il ground o radiale
di terra è proporzionale in tutte le direzioni, mentre su una fiancata o in una qualsiasi
altra parte del veicolo, diventa proporzionale alla massa dello stesso (es: se l’antenna
è installata posteriormente, diventa direttiva in avanti, cioè i segnali provenienti dalla
parte opposta sono meglio ricevuti, così dicasi anche per quelli trasmessi).
N.B.: con l’ausilio di un accoppiatore a due vie, l’antenna montata anteriormente può
sostituire l’antenna della radio FM.
