Metrix MX 20 Manuel utilisateur
MX 20MX 20
MX 20MX 20
MX 20
Multimètre nMultimètre n
Multimètre nMultimètre n
Multimètre numériqueumérique
umériqueumérique
umérique
Digital MultimeterDigital Multimeter
Digital MultimeterDigital Multimeter
Digital Multimeter
Digital-MultimeterDigital-Multimeter
Digital-MultimeterDigital-Multimeter
Digital-Multimeter
20002000
20002000
2000
points - counts - Meßpunktepoints - counts - Meßpunkte
points - counts - Meßpunktepoints - counts - Meßpunkte
points - counts - Meßpunkte
Notice de fonctionnement
User's manual
Gebrauchsanweisung
Copyright © IM0822T02 - Ed. 4 - 10/00
SOMMAIRE
Consignes de sécurité 2
1 - INTRODUCTION 4
2 - CARACTERISTIQUES TECHNIQUES 5
2.1 CARACTERISTIQUES GENERALES 5
2.2 SPECIFICATIONS 6
2.3 ACCESSOIRES 9
3 - MODE D'EMPLOI 11
3.1 PRESCRIPTION DE SECURITE 11
3.2 VERROUILLAGE DES CORDONS DE MESURE 12
3.3 MISE EN PLACE DE LA PILE, ACCES AUX FUSIBLES 13
3.4 MISE EN SERVICE 13
3.4.1 Changement de calibre AUTO/MAN 13
3.4.2 Mesure des tensions continues 14
3.4.3 Mesure des tensions alternatives 16
3.4.4 Mesure des résistances et contrôle des diodes 16
3.4.5 Mesure des courants continus 18
3.4.6 Mesure des courants alternatifs 18
3.4.7 Mémorisation des mesures 19
4 - ENTRETIEN - PILES ET FUSIBLES 20
CONTENTS
SAFETY 23
1 - INTRODUCTION 25
2 - TECHNICAL SPECIFICATIONS 26
2.1 GENERAL SPECIFICATIONS 26
2.2 SPECIFICATIONS 27
2.3 ACCESSORIES 30
3 - OPERATION INSTRUCTIONS 32
3.1 SAFETY PRECAUTIONS 32
3.2 TEST LEAD LATCHING 33
3.3 BATTERY INSTLLATION, FUSE REPLACEMENT 34
3.4 SWITCHING ON 34
3.4.1 AUTO/MAN range selection 34
3.4.2 DC voltage measurement 35
3.4.3 AC voltage measurement 37
3.4.4 Resistance measurement and diode checks 37
3.4.5 DC current measurement 39
3.4.6 AC current measurement 39
3.4.7 Memory 40
4 - MAINTENANCE 41
INHALT
SICHERHEITSHINWEISE 44
1 - EINLEITUNG 46
2 - TECHNISCHE DATEN 47
2.1 ALLGEMEINE DATEN 48
2.2 SPEZIFIKATIONEN 49
2.3 ZUBEHÖR 51
3 - BEDIENUNGSHINWEISE 53
3.1 SICHERHEITSVORSCHRIFTEN 54
3.2 VERRIEGELUNG DER MESSKABEL 54
3.3 EINSETZEN DER BATTERIE - AUSWECHSELN DER
SICHERUNGEN 55
3.4 EINSCHALTEN - BETRIEB 55
3.4.1 Meßbereichsumschaltung AUTO/MAN 56
3.4.2 Gleichspannungsmessungen 58
3.4.3 Wechselspannungsmessungen 58
3.4.4 Messen von Widerständen und Diodenprüfung 60
3.4.5 Gleichstrommessungen 60
3.4.6 Wechselstrommessungen 61
3.4.7 Meßwertspeicherung 61
4 - WARTUNG 62
SYMBOLES UTILISES SUR L'INSTRUMENT
INSTRUMENT SYMBOLS
SYMBOLE AM INSTRUMENT
Se reporter à la notice de fonctionnement
Refer to the user's manual
Siehe Bedienungsanleitung
DANGER : haute tension
DANGER : high voltage
VORSICHT : gefährliche Hochspannung
Norme d'étanchéité IP 66
Water resistance IP 66
Wasserdicht gemäß IP 66
Classe de sécurité 2
Safety class 2
Sicherheitsklasse 2
1
MX 20
IEC 364
NF-C 15100 / NF-C 18510 / NF-C 18530
AVERTISSEMENT
Des tensions dangereuses sont présentes dans cet équi-
pement électrique lorsqu'il fonctionne.
La non-observation des instructions de sécurité peut se
traduire par des blessures graves du personnel ou des
dégats matériels. Seules des personnes qualifiées peu-
vent travailler sur ou près de cet équipement après avoir
pris complètement connaissance de tous les avertisse-
ments, notices de sécurité et procédures de maintenance
ci-incluses.
Le fonctionnement correct et sûr de cet équipement dé-
pend de ses bonnes conditions de manipulation, d'instal-
lation, d'utilisation et demaintenance.
PERSONNE QUALIFIEE :
Une "personne quailifiée" est une personne qui est fami-
lière avec l'installation, la construction, l'utilisation de cet
équipement et les dangers présentés.
Elle possède, en outre, les qualifications suivantes :
·elle est autorisée à mettre en service et hors service, à
débrancher, à mettre à la terre et à cabler les circuits et
équipements suivant les règles établies,
· elle est formée à l'utilisation des équipements de protec-
tion conformément aux règles de sécurité étables,
·elle est capable d'apporter les premiers secours.
2
MX 20
CONSIGNES DE SECURITECONSIGNES DE SECURITE
CONSIGNES DE SECURITECONSIGNES DE SECURITE
CONSIGNES DE SECURITE
Ce multimètre obéit aux règles de sécurité CEI 1010 - Classe IICEI 1010 - Classe II
CEI 1010 - Classe IICEI 1010 - Classe II
CEI 1010 - Classe II,
règles établies conformément à la Directive Européenne Basse
Tension 73/23 CEE, amendée par 93/68 CEE.
Le présent manuel contient des textes d’information et d’avertisse-
ment qui doivent être respectés par l’utilisateur pour assurer un
fonctionnement sûr du multimètre et pour le maintenir en bon état
en ce qui concerne la sécurité.
Le multimètre peut à l’occasion, être soumis à des températures
comprises entre 0 °C et - 10 °C sans dégradation de la sécurité.
L’altitude du lieu d’utilisation ne doit pas dépasser 2000 mètres.
Exécution des mesures - MaintenanceExécution des mesures - Maintenance
Exécution des mesures - MaintenanceExécution des mesures - Maintenance
Exécution des mesures - Maintenance
Lorsque le multimètre est relié aux circuits de mesure, certaines
bornes peuvent être dangereuses et l’ouverture du boîtier risque
de donner accès à des éléments dangereux au toucher.
En conséquence :
- éviter de poser les doigts à proximité d’une borne non utilisée.
- déconnecter le multimètre de toute source de mesure avant de
l’ouvrir pour tout réglage, remplacement (fusibles, pile..), entretien
ou réparation.
AttentionAttention
AttentionAttention
Attention
- des condensateurs internes peuvent rester chargés même après
avoir séparé le multimètre de toute source de tension.
3
MX 20
- tout réglage, entretien ou réparation du multimètre ouvert sous
tension doivent être évités autant que possible, et si ce ne peut être
le cas, être effectués uniquement par un personnel qualifié,bien
averti des risques que cela implique.
- lors de rechange s’assurer que seuls des fusibles du calibre
convenable et du type spécifié sont utilisés (voir accessoires
paragraphe 2.3.).
L’utilisation de fusibles «bricolés» et le court-circuitage des porte-
fusibles sont interdits.
DEFAUTS ET CONTRAINTES ANORMALESDEFAUTS ET CONTRAINTES ANORMALES
DEFAUTS ET CONTRAINTES ANORMALESDEFAUTS ET CONTRAINTES ANORMALES
DEFAUTS ET CONTRAINTES ANORMALES
En cas de défauts et contraintes anormales, chaque fois qu’il est
à craindre que la protection ait été détériorée, il faut mettre «hors
service» le multimètre et empêcher sa remise en service intempes-
tive.
La protection peut être par exemple altérée lorsque le multimètre:
- présente des détériorations apparentes
- n’est plus capable d’exécuter des mesures précises
- a été stocké dans des conditions défavorables
- a subi des contraintes sévères pendant le transport.
SYMBOLESYMBOLE
SYMBOLESYMBOLE
SYMBOLE
Le symbole sur l'appareil ramène obligatoirement au manuel
d'utilisation. L'utilisateur doit s'y reporter et s'y conformer.
4
MX 20
1 - INTRODUCTION1 - INTRODUCTION
1 - INTRODUCTION1 - INTRODUCTION
1 - INTRODUCTION
Ce multimètre numérique est un instrument portable, autonome,
conçu pour les domaines courants de mesures électriques et
électroniques : tensions et courants alternatifs et continus, résis-
tances, test des diodes. Il est doté d'une fonction mémoire qui
permet la mémorisation de la valeur mesurée.
Son boîtier est totalement étanche (norme IP 66), et un soin tout
particulier a été apporté à la protection de l’utilisateur et du
multimètre contre toute fausse manoeuvre. Il est ainsi impossible
d’accéder au boiter de la pile et des fusibles sans déconnecter les
cordons de mesure (verrouillage «SECUR’X» breveté) et tous les
calibres et fonctions sont protégés efficacement contre les sur-
charges.
L’alimentation s’effectue à partir de 2 piles 1,5 V standard qui
permettent une autonomie de 250 h.
Les fonctions de mesure sont choisies par l’intermédiaire d’un
commutateur rotatif, et deux touches permettent d’accéder aux
différents modes de fonctionnement.
5
MX 20
2 - CARACTERISTIQUES TECHNIQUES2 - CARACTERISTIQUES TECHNIQUES
2 - CARACTERISTIQUES TECHNIQUES2 - CARACTERISTIQUES TECHNIQUES
2 - CARACTERISTIQUES TECHNIQUES
Seules les valeurs affectées de tolérances ou les limites peuvent
être considérées comme des valeurs garanties.
Les valeurs sans tolérance sont données à titre indicatif (Norme
NFC 42 670).
2.1 CARACTERISTIQUES GENERALES2.1 CARACTERISTIQUES GENERALES
2.1 CARACTERISTIQUES GENERALES2.1 CARACTERISTIQUES GENERALES
2.1 CARACTERISTIQUES GENERALES
SECURITESECURITE
SECURITESECURITE
SECURITE
Conforme à : CEI 1010, CAT II 600 V max. par rapport à la terre
CAT I 1000 V max. par rapport à la terre
Utilisation à l'intérieur, altitude < 2000 m
Isolation : classe 2
Degré de pollution : 2
Boîtier et circuits : matières auto-extinguibles
ENVIRONNEMENTENVIRONNEMENT
ENVIRONNEMENTENVIRONNEMENT
ENVIRONNEMENT
- Température de référence : 18°C à 28°C
Humidité relative < 75%
- Température d’utilisation : 0°C à +40°C
Humidité relative < 80%
- Température de stockage : -20°C à +60°C
Humidité relative < 70%
ALIMENTATIONALIMENTATION
ALIMENTATIONALIMENTATION
ALIMENTATION
2 piles 1,5 V taille R6
- Autonomie : 250 heures (typique) en service continu
DIMENSIONSDIMENSIONS
DIMENSIONSDIMENSIONS
DIMENSIONS 189 x 82 x 40 mm
MASSEMASSE
MASSEMASSE
MASSE 400 g environ
Table des matières
Langues :
Autres manuels Metrix Multimètre
Metrix
Metrix MX 26 Manuel utilisateur
Metrix
Metrix MX 23 Manuel utilisateur
Metrix
Metrix MX 57 EX Manuel utilisateur
Metrix
Metrix MX 670 Manuel utilisateur
Metrix
Metrix MX 1 Manuel utilisateur
Metrix
Metrix MX 21 Manuel utilisateur
Metrix
Metrix MX 26 Manuel utilisateur
Metrix
Metrix Checkweigher Manuel utilisateur
Metrix
Metrix MX 556 Manuel utilisateur
Metrix
Metrix MX 1 Manuel utilisateur
Metrix
Metrix MX 58HD Manuel utilisateur
Metrix
Metrix ASYC-IV Manuel utilisateur
Metrix

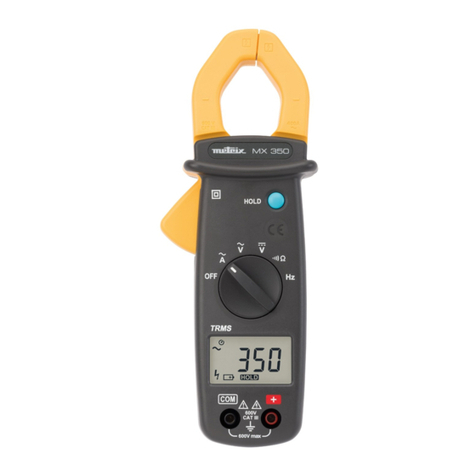

Metrix MX 350 Manuel utilisateur
