ATTENZIONE
(per i modelli 3000/4000)
Poichè le correnti di dispersione verso terra di tutti i carichi si sommano nel conduttore di protezione (filo
di terra) dell’UPS, per motivi di sicurezza, come da norma EN 50091-1-1, occorre assicurarsi che la somma
di queste correnti non superi il valore di 2.7 mA.

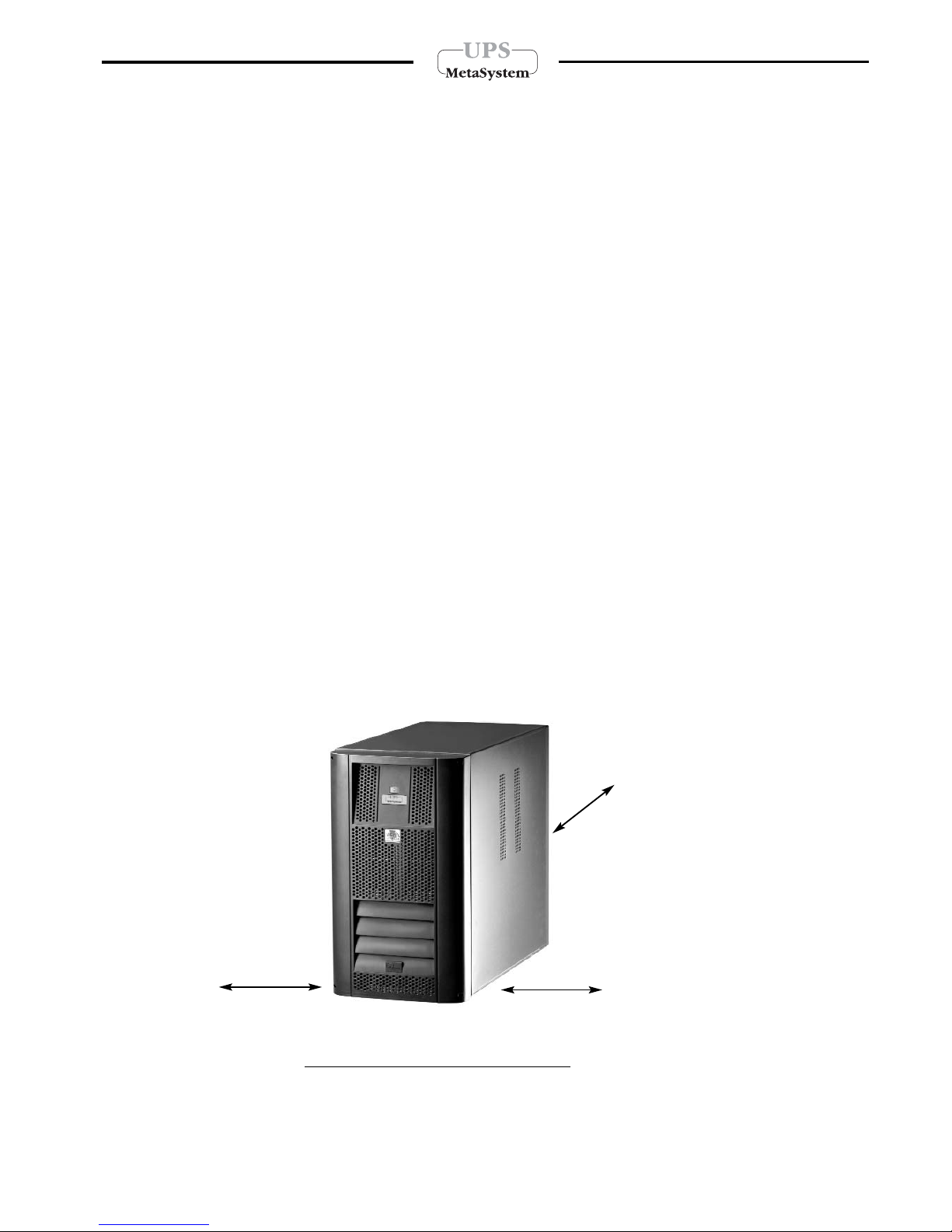

Precauzioni per l’installazione
• Si consiglia di far eseguire gli allacciamenti elettrici da personale specializzato
• Non modificare i cablaggi elettrici forniti a corredo
• Assicurarsi che la presa di rete sia fornita di un buon collegamento di terra
• La connessione alla rete o il sezionatore di rete devono essere in prossimità del gruppo di continuità ed
essere facilmente accessibili
AVVERTENZA
L’UPS é dotato di un circuito di protezione contro un eventuale errore di collegamento, segnalato all’accensione del
segnalatore visivo di colore rosso acceso fisso e dal suono continuo del buzzer interno. Nel caso si verificasse questa
segnalazione subito dopo l’accensione dell’UPS, spegnere l’apparecchiatura e disconnettere immediatamente la spina
di alimentazione.
3 - Installazione

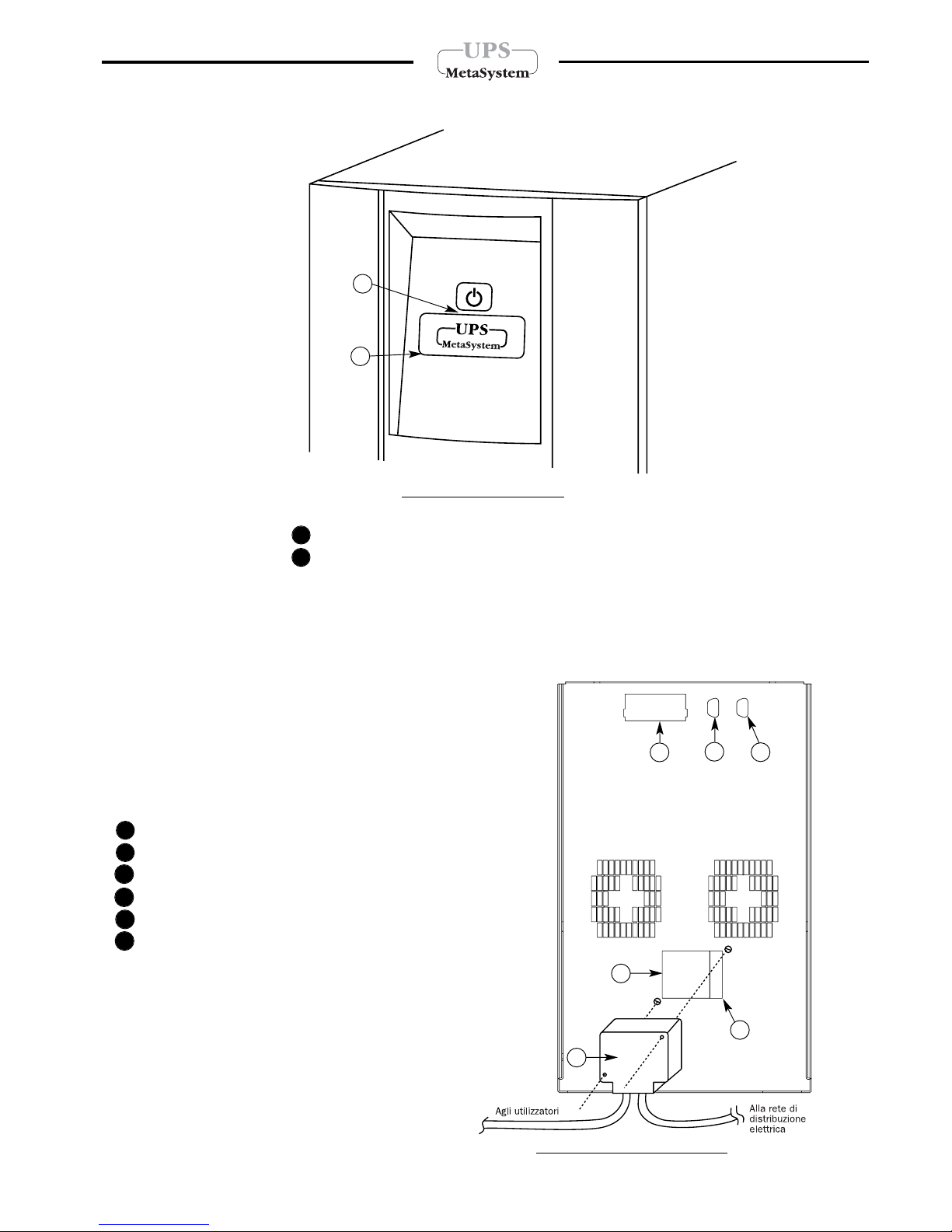

Fig. 5 Morsettiera
Fig. 4 Coperchio morsettiera
UPS Whad 3000 - 4000

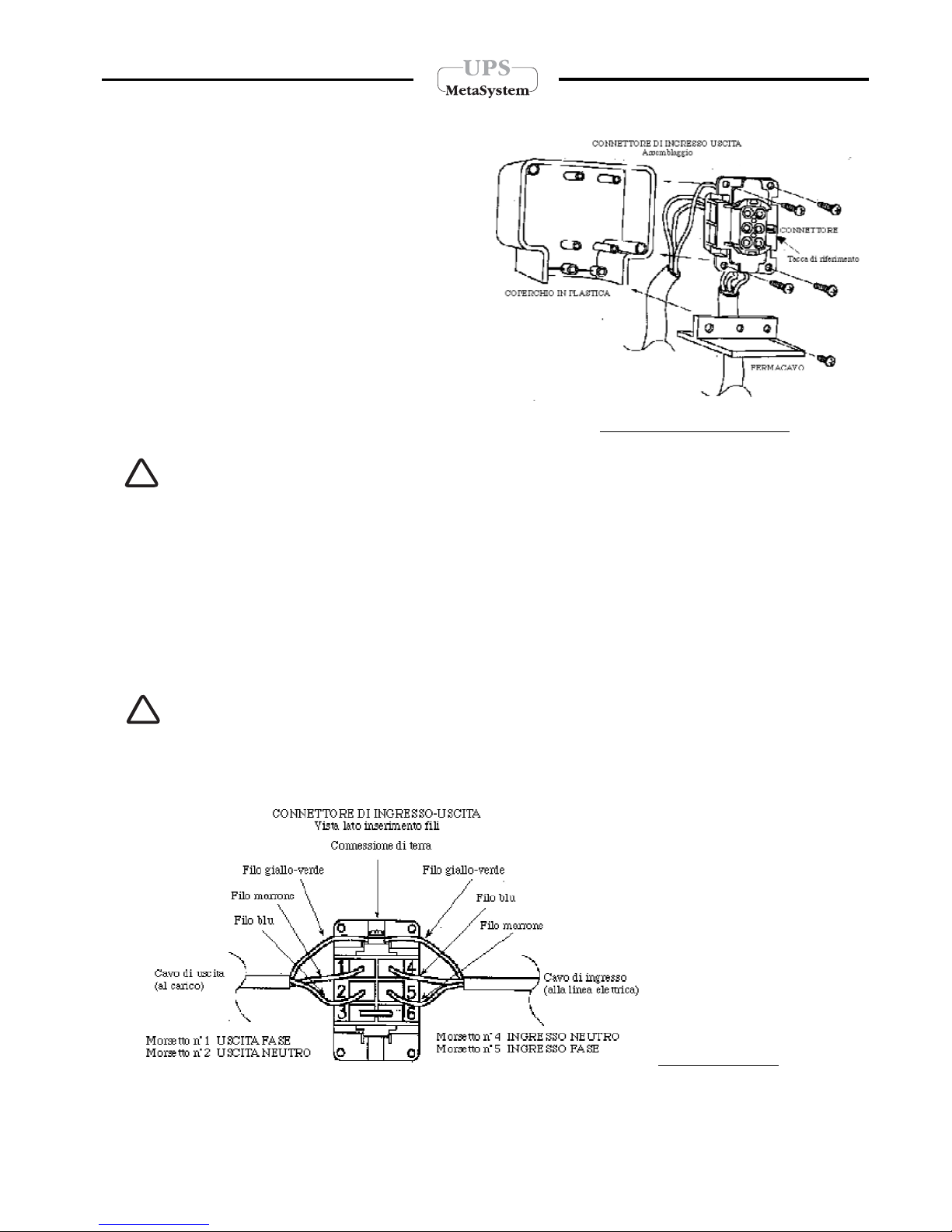

1. Cablare il connettore di Ingresso-Uscita in dotazione come
indicato in figura 3, utilizzando un cavo inguainato con
conduttori interni aventi sezione di almeno 2,5 mm2.
2. Inserire il connettore nel coperchio in plastica fissandolo
con le apposite viti, quindi assicurare i cavi al coperchio
tramite il fermacavo (vedi fig. 4).
3. Rimuovere la copertura della spina [4] togliendo la vite di
fissaggio.
4. Collegare il connettore di Ingresso-Uscita alla spina [4]
presente sul retro dell’UPS, fissandolo al telaio con le
apposite viti (vedi fig. 3).
5. Collegare i carichi alla presa di uscita, verificando che gli
interruttori dei vari utilizzatori siano spenti.
6. Collegare la spina di alimentazione ad una presa di
corrente adeguata alla tensione e alla corrente richieste.
