Vorwort
Diese Anleitung beschreibt die Montage des Metaflex MF5 Schienensystems einer Metaflex Medicare, Imagine, Glass oder
Metaficient Schiebetür. Die Informationen in dieser Anleitung sind für das reibungslose und sichere Funktionieren des Türsystems
wichtig. Lesen Sie die Montageanleitung aufmerksam und vollständig durch. Metaflex Doors Europe hält es außerdem für
essentiell, dass alle neuen Benutzer (Operatoren, Installateure, Wartungspersonal und evt. Reinigungskräfte) eine Schulung
erhalten, für die diese Anleitung als Ausgangspunkt dienen kann.
Metaflex Doors Europe empfiehlt, das Original dieser Anleitung einschließlich Anhängen an einem sicheren, zentralen Ort
aufzubewahren. Ein anderes Exemplar oder eine Kopie dieser Anleitung sollte in unmittelbarer Nähe des Gerätes oder
Arbeitsplatzes aufbewahrt werden. Sind Sie bereits mit diesen Dingen vertraut, können Sie diese Anleitung zum Nachschlagen
verwenden.
Die Montageanleitung ist für technisches Personal mit einer Ausbildung auf MBO-2-Niveau bestimmt (entspricht in etwa der dualen
Berufsausbildung in Deutschland).
Die Wartungsanleitung geht davon aus, dass das Wartungspersonal von Metaflex Doors Europe autorisiert wurde.
Dieses Warnsymbol kennzeichnet Punkte, die während der Montage besonderer Aufmerksamkeit bedürfen.
Bewahren Sie diese Anleitung sorgfältig für eine zukünftige Verwendung auf.
Spezifikationen
Produktbeschreibung
Seriennummer: Steht auf dem Typenschild der Tür
Varianten: Metaflex MF5 Schienensystem
Gebrauchsbedingungen
Konditionierte Räume wie Operationssaal, Intensivstation, Röntgenraum, Apotheke und Notaufnahme.
Anwendungsbereiche
Pflegeeinrichtungen, Krankenhäuser

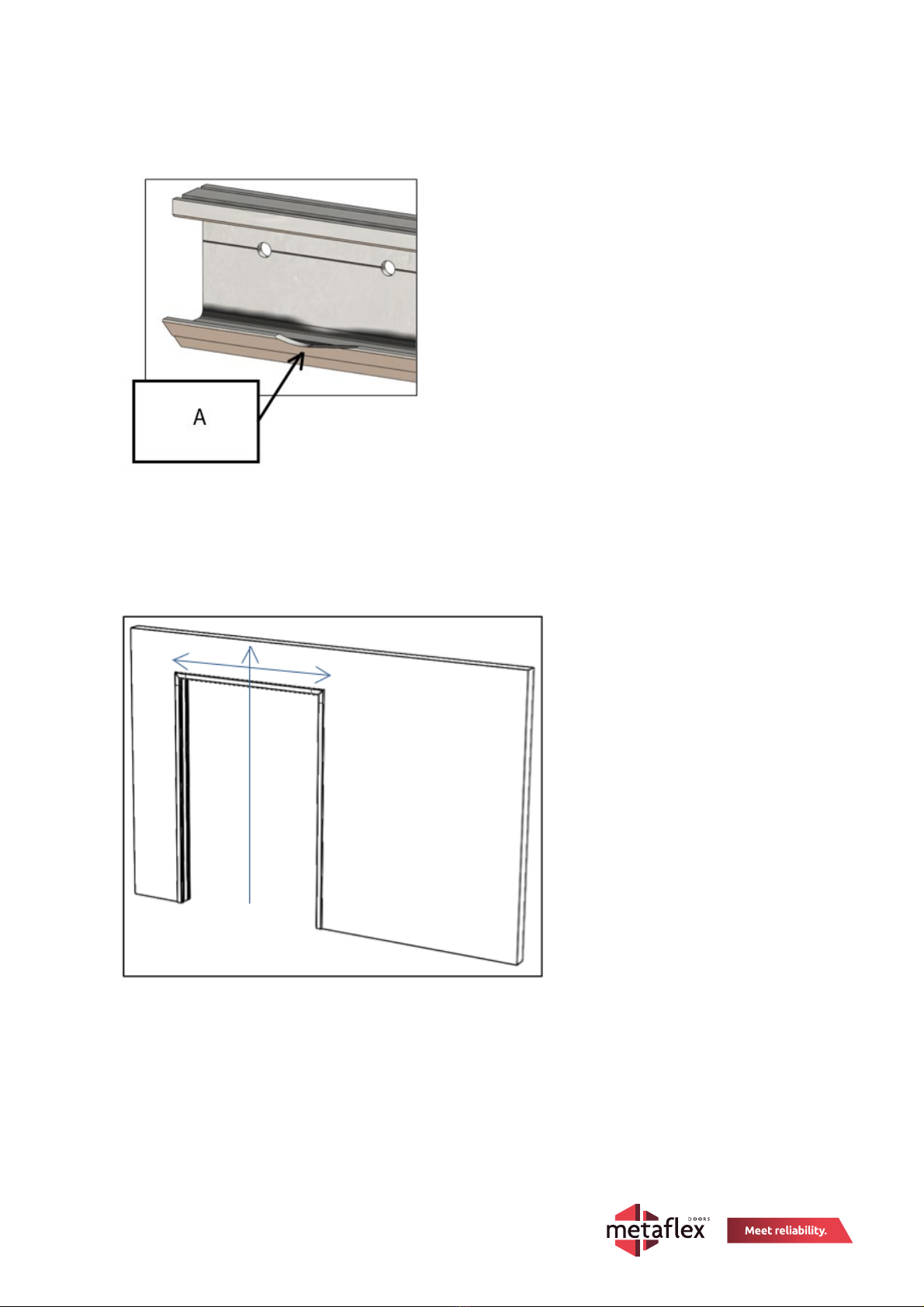

Abmessungen
Variable lichte Breite bis zu einer maximalen Länge von 4200 mm.
Lebensdauer
15 Jahre bei Wartung gemäß den Wartungsvorschriften von Metaflex Doors Europe.
Gewicht
Das Gewicht des MF5 Schienensystems hängt von der lichten Breite und lichten Höhe ab. Das Gewicht kann maximal 80 kg
betragen.
Montagemöglichkeiten
Stahl, Stein, Paneelwand (durch die Wand), insofern Tragfähigkeit für das Gewicht der Tür vorliegt.
Sicherheitsvorschriften
Allgemeine Vorschriften
1. Tragen Sie immer trockene Arbeitskleidung und Sicherheitsschuhe.
2. Arbeiten dürfen ausschließlich unter Einhaltung der örtlichen Vorschriften und Gesetze ausgeführt werden.
3. Während Arbeiten immer den Sicherungsautomaten ausschalten und Warnschilder platzieren, sodass die Tür nicht
unbemerkt geöffnet werden kann.
4. Kontrollieren Sie vor Anfang der Arbeiten, dass der An-/Ausschalter auf 'Aus' steht, und entfernen Sie die gelbe 20A
Sicherung, falls der DCB2 Controller montiert ist. Stecken Sie den Stecker erst nach vollständiger Montage in die
Steckdose und platzieren Sie die Sicherung erneut.
5. Achten Sie darauf, dass sich keine Gegenstände im Ausziehbereich befinden.
6. Vermeiden Sie Quetschungen der Finger, vor allem:
•Während der Montage/Demontage der Führungsrollen.
•Bei der Montage und dem Einstellen des Zahnriemens und der Motor/Retour-Riemenscheibe.
•Zwischen dem Endstopper
•Zwischen den Laufrädern und der Schiene.
•Zwischen Rahmen und dem versunkenen Handgriff in der Innenseite des Türblatts.
7. Verwenden Sie ausschließlich Originalteile, Optionen und Accessoires.
