MD SPORTS FS042Y20005 Manuel utilisateur

Instructions D'Assemblage

Assembly Instructions

MODEL/MODÈLE

FS042Y20005

Walmart Canada

www.medalsports.com877-472-4296

English Français

This product is covered by a limited warranty that is

effective for 90 days from the date of purchase. If, during

the limited warranty period, a part is found to be

defective or breaks, we will offer replacement parts at

no cost to you, the customer. The only exceptions to the

warranty include mainframes, table tops, playing

surfaces, batteries or tools.

The above warranty will not apply in cases of damages

due to improper usage, alteration, misuse, abuse,

accidental damage or neglect.

This Limited Warranty gives you speciﬁc legal rights and

you may also have other rights vary from one State

(province) to another.

A PURCHASE RECEIPT (or other proof of purchase) will

be required before any warranty service is initiated. For

all requests for warranty service, please feel free to

contact our Consumer Service Department.

Please be aware of your product’s Limited Warranty for

the return/refund policy from the store, We, at Medal

Sports, cannot handle the product which is out of

product’s limited warranty since we only provide

available parts. Thank you!

PLEASE CONTACT US BEFORE RETURNING THE

PRODUCT TO THE STORE!

Ce produit est couvert par une garantie limitée valable

90 jours à compter de la date d'achat. Si pendant cette

période une ièce est jugée défectueuse ou se casse,

nous la remplacerons gratuitement. Les seules

exceptions à la garantie comprennent les armatures

principales, les dessus de table, les surfaces de jeu, les

piles ou les outils.

La garantie ci-dessus ne s’applique pas en cas de

dommages occasionnés par une mauvaise utilisation,

une altération du produit, de mauvais traitements, des

dommages accidentels ou des négligences.

Cette garantie limitée vous accorde des droits légaux

spéciﬁques ainsi que d’autres droits variant d’un état

(province) à un autre.

UNE FACTURE D'ACHAT (ou toute autre preuve d'achat)

sera exigée avant toute intervention sous garantie. Pour

toute demande d'intervention sous garantie, veuillez

contacter notre Service à la Clientèle.

Comprenez notre garantie produit limitée en ce qui

concerne notre politique de retour/remboursement

depuis votre magasin. Ici à Medal Sports, nous ne

pouvons prendre un compte un produit qui n’est plus

sous garantie puisque nous ne pouvons que fournir les

pièces disponibles. Remerciements!

VEUILLEZ NOUS CONTACTER AVANT DE RETOURNER

LE PRODUIT EN MAGASIN!

GARANTIE LIMITEE DE 90 JOURS

LIMITED 90 DAYS WARRANTY

MD SPORTS

877-472-4296

FS042Y20005 1 (Suite page suivante.)(Continued on the next page) www.medalsports.com

www.medalsports.com

DO NOT RETURN TO STORE NE PAS RAPPORTER EN MAGASIN

WE ARE READY

TO HELP NOUS SOMMES

PRÊTS À VOUS AIDER

Customer Service

Toll Free

Service Clientèle

N° Vert

Please Contact Veuillez contacter

Mon.-Fri.,

9:00 a.m. to 5:00 p.m. EST

Du lundi au vendredi de

9:00 a 17 heures HNE

For additional resources and

Frequently Asked Questions,

please visit us at

Pour toute information

complémentaire ou réponse

aux questions fréquentes

veuillez vous rendre sur

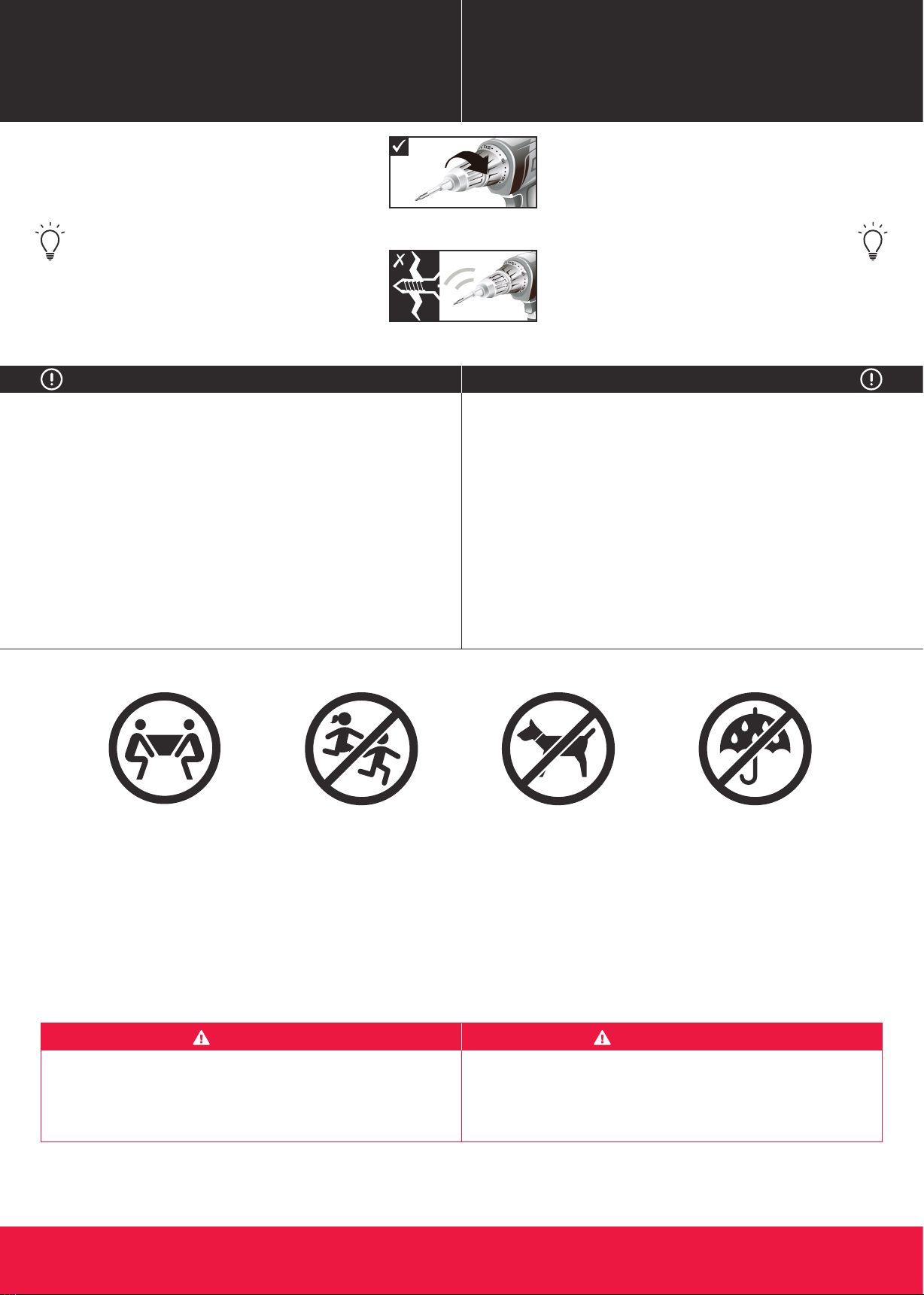

Power Tools: Set to Low Torque

/ Visseuse électrique: Couple faible

High Torque Over Tightened

/ Un couple élevé peut créer des dommages

This product is intended for INDOOR use only.

Please do not sit, climb or lean on the product.

Please do not drag the product when moving it in

order to avoid damaging the legs.

Please only use spray furniture polish to clean the

exterior surfaces of the product.

Adult supervision is required for children playing this

game.

Ce produit est conçu pour une utilisation en intérieur

uniquement.

Veuillez ne pas vous asseoir, grimper ou vous appuyer

sur la produit.

Veuillez ne pas déplacer la produit en la tirant pour

ne pas endommager les pieds.

Veuillez utiliser seulement un produit nettoyant pour

meubles pour nettoyer les surfaces extérieures de la

produit de jeu.

La surveillance d’adultes est requise pour les enfants

qui jouent ce jeu.

English Français

OUTILS REQUISTOOLS REQUIRED

- Not Included

- Included

RECOMMENDED RECOMMANDÉ

IMPORTANT NOTICE NOTE IMPORTANTE

Adult assembly required.

CHOKING HAZARD - This item contains small parts

and small balls. Not suitable for children under 3 years.

L'assemblage doit être effectué par des adultes.

RISQUE D’ASPHYXIE - Ce produit contient de petites

pièces

et de petites boules

. Ne convient pas à des enfants

de moins de 3 ans.

WARNING ATTENTION

Phillips Screwdriver

Standard (Flat Head

Screwdriver)

Allen Key

Electric Screwdrivers may be helpful

during assembly; however, please set a low

torque and use extreme caution.

Un tournevis électrique peut être utile

pour l'assemblage; utilisez cependant une

vitesse de rotation lente et avec prudence.

Tournevis cruciforme

Tournevis standard

(Tête plate)

Clé hexagonale

- Non inclus

- Incluse

FS042Y20005 www.medalsports.com2 (Suite page suivante.)(Continued on the next page)

At least 2 adults needed

Il faut au moins 2 adultes

No children in assembly

area

Pas d’enfants dans la

zone d’assemblage

Keep away from pets in

assembly area

Tenir les animaux de

compagnie à distance

Do not use or keep

product outdoors. For

indoor use only. No

wet/humid conditions.

N’utilisez ni ne stockez ce

produit en extérieur.

Uniquement pour

utilisation en intérieur.

Ne pas exposer à l'humidité.

FS042Y20005 www.medalsports.com3 (Suite page suivante.)(Continued on the next page)

English Français

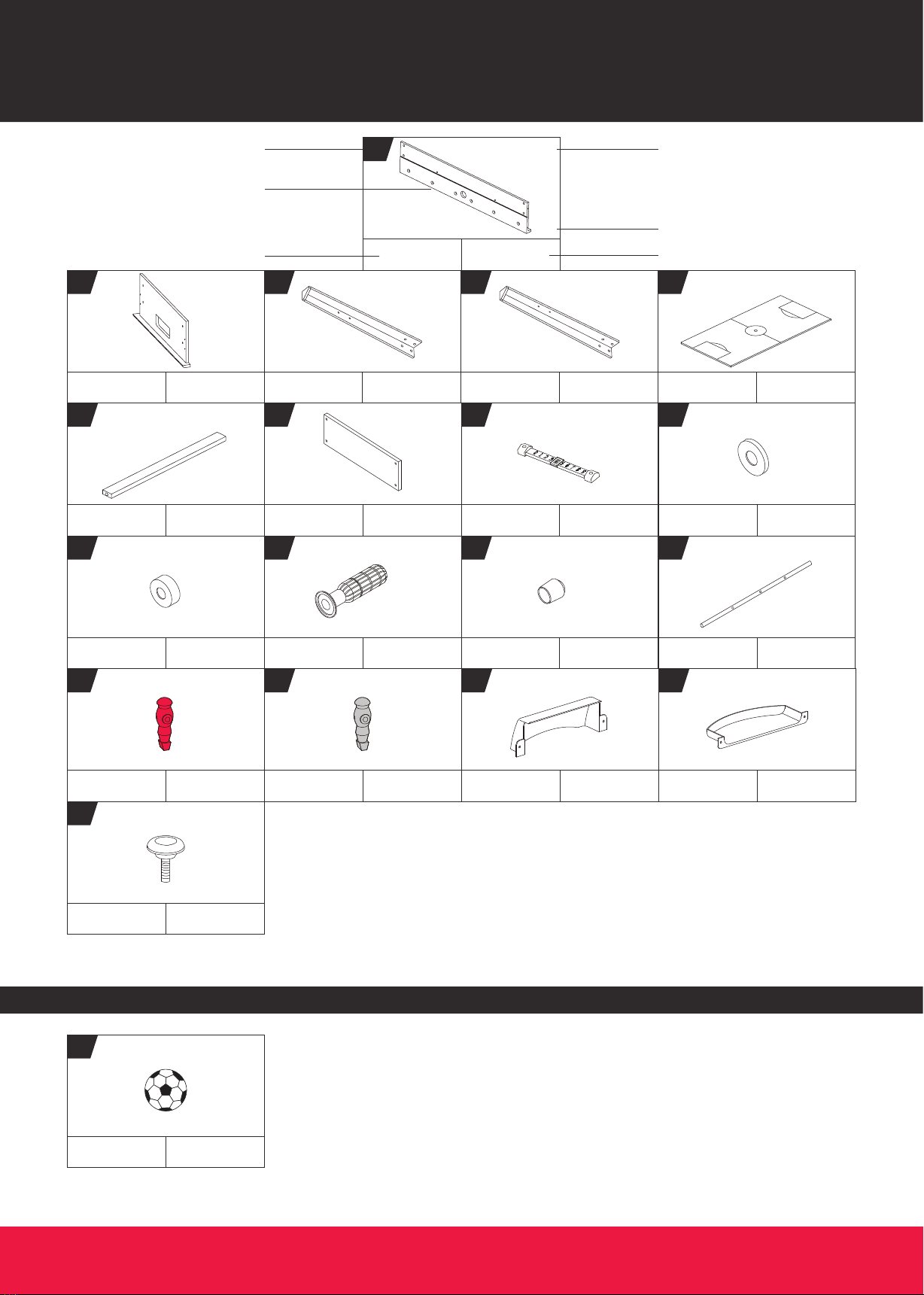

IDENTIFICATEUR DE PIÈCESPARTS IDENTIFIER

Side Apron Tablier latéral

FOR FIG. 1

POUR LE FIGURE 1

PART NUMBER

NUMÉRO D'ARTICLE FIG NUMBER

NUMÉRO FIG

QUANTITY

QUANTITÉ

NOM DE LA PIÈCE

PART

PIÈCE

PART NAME

FOR FIG. 6

POUR LE FIGURE 6

Leg Leveler

Niveleur de pied

FOR FIG. 1, 3

POUR LE FIGURE 1, 3

End Apron Tablier ﬁnal

Right Leg Pied droit

FOR FIG. 5

POUR LE FIGURE 5

Left Leg Pied gauche

FOR FIG. 5

POUR LE FIGURE 5

Playﬁeld Terrain de jeu

FOR FIG. 2

POUR LE FIGURE 2

Support Brace Barre de support

FOR FIG. 4

POUR LE FIGURE 4

End Leg Panel Panneau de

pied ﬁnal

FOR FIG. 7

POUR LE FIGURE 7

Slide Scorer Marqueur à main

FOR FIG. 9

POUR LE FIGURE 9

Rod Washer Rondelle de tige

x12

FOR FIG. 8

POUR LE FIGURE 8

Foam Bumper Butoir en mousse

x12

FOR FIG. 8

POUR LE FIGURE 8

Handle Poignée

FOR FIG. 9

POUR LE FIGURE 9

Player - Red Joueur - Rouge

FOR FIG. 8

POUR LE FIGURE 8

Player - Gray Joueur - Gris

FOR FIG. 8

POUR LE FIGURE 8

Goal Box - Top Goal avec

câble - Haut

FOR FIG. 10

POUR LE FIGURE 10

Goal Box - Bottom Goal avec

câble - Bas

FOR FIG. 10

POUR LE FIGURE 10

Rod End Cap Capuchon

bout de tige

FOR FIG. 9

POUR LE FIGURE 9

3-Hole Rod Tige à 3 trous

FOR FIG. 8

POUR LE FIGURE 8

Soccer Ball

Ballon de foot

ACCESSOIRESACCESSORIES

PIÈCES PRÉINSTALLÉESPRE-INSTALLED PARTS

FS042Y20005 www.medalsports.com4 (Suite page suivante.)(Continued on the next page)

English Français

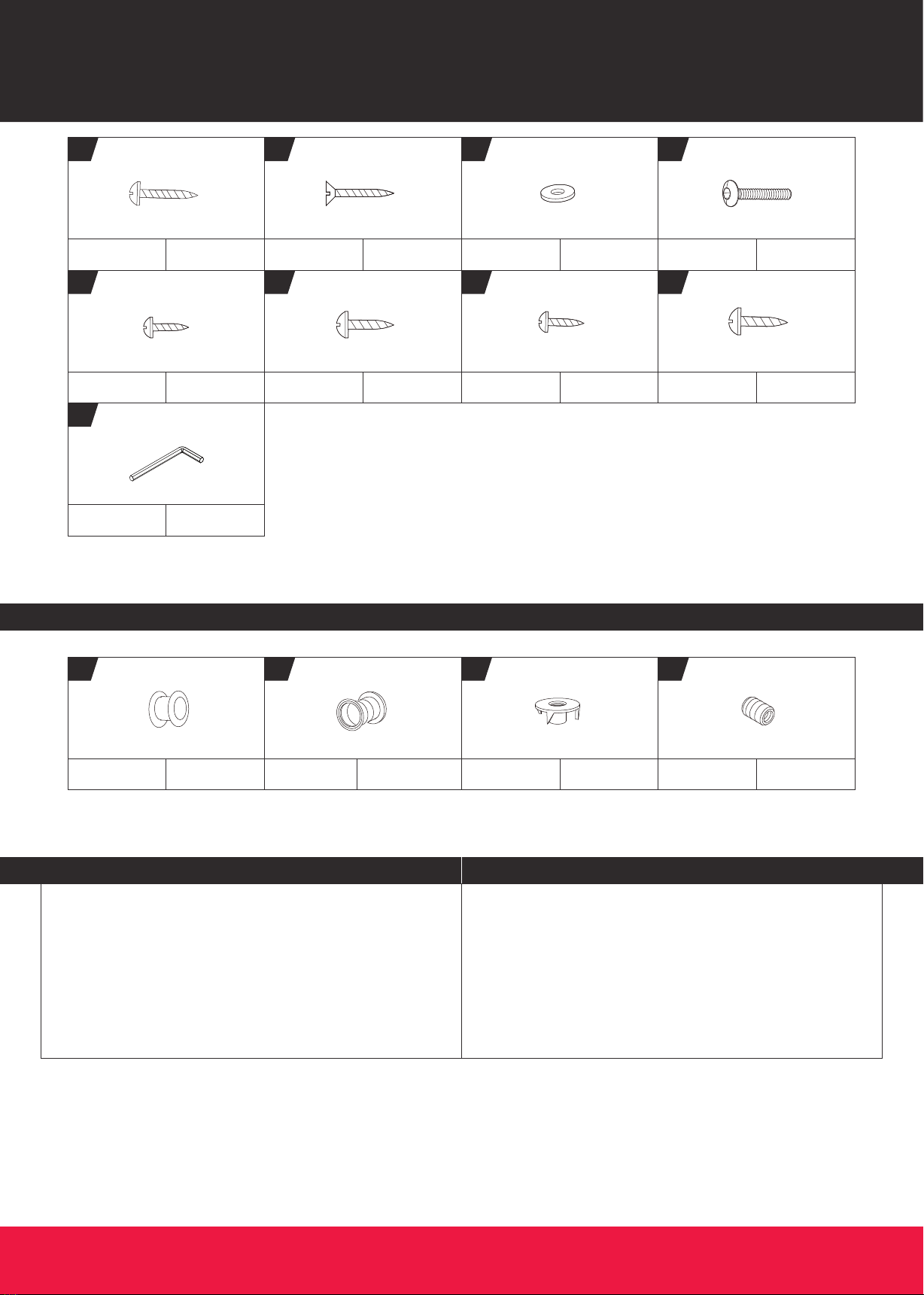

MÉTAUXHARDWARE

Find a clean, level place to begin the assembly of your

product.

Verify that you have all listed parts as shown on the

part list pages. If any parts are missing, call our

customer service.

Trouvez un endroit propre et plat pour commencer à

assembler votre produit.

Vériﬁez que vous avez toutes les pièces énumérées

comme indiqué sur les pages de liste des pièces. S’il

y a des pièces qui manquent, appelez notre service

clientèle.

AVANT L’ASSEMBLAGEBEFORE ASSEMBLY

Plastic Rod

Bushing

Manchon de la

tige plastique

x12

FOR FIG. 1

POUR LE FIGURE 1

Plastic Ball

Entry Rim

Bord d’entrée du

ballon plastique

FOR FIG. 1

POUR LE FIGURE 1

5/16" T-Nut T - Écrou 5/16"

FOR FIG. 5

POUR LE FIGURE 5

1/4" Barrel Nut Écrou à

manchon 1/4"

x16

FOR FIG. 1, 3

POUR LE FIGURE 1, 3

FOR FIG. 4

POUR LE FIGURE 4

4x35mm Screw Vis 4x35mm

4x35mm

Flat Head Screw

Vis à tête plate

4x35mm

FOR FIG. 1, 3

POUR LE FIGURE 1, 3

1/4" Washer 1/4" Rondelle

x16

FOR FIG. 5

POUR LE FIGURE 5

3x18mm Screw Vis 3x18mm

x18

FOR FIG. 8

POUR LE FIGURE 8

3x16mm Screw Vis 3x16mm

FOR FIG. 9

POUR LE FIGURE 9

4x12mm Screw Vis 4x12mm

FOR FIG. 10

POUR LE FIGURE 10

1/4"x1" Bolt Boulon 1/4"x1"

x16

FOR FIG. 5

POUR LE FIGURE 5

Allen Key Clé hexagonale

4x15mm Screw Vis 4x15mm

FOR FIG. 7

POUR LE FIGURE 7

FS042Y20005 www.medalsports.com5 (Suite page suivante.)(Continued on the next page)

English Français

ASSEMBLAGEASSEMBLY

x12

Pre-installed

Préinstallée

Pre-installed

Préinstallée

Pre-installed

Préinstallée

Pre-installed

Préinstallée

5x1

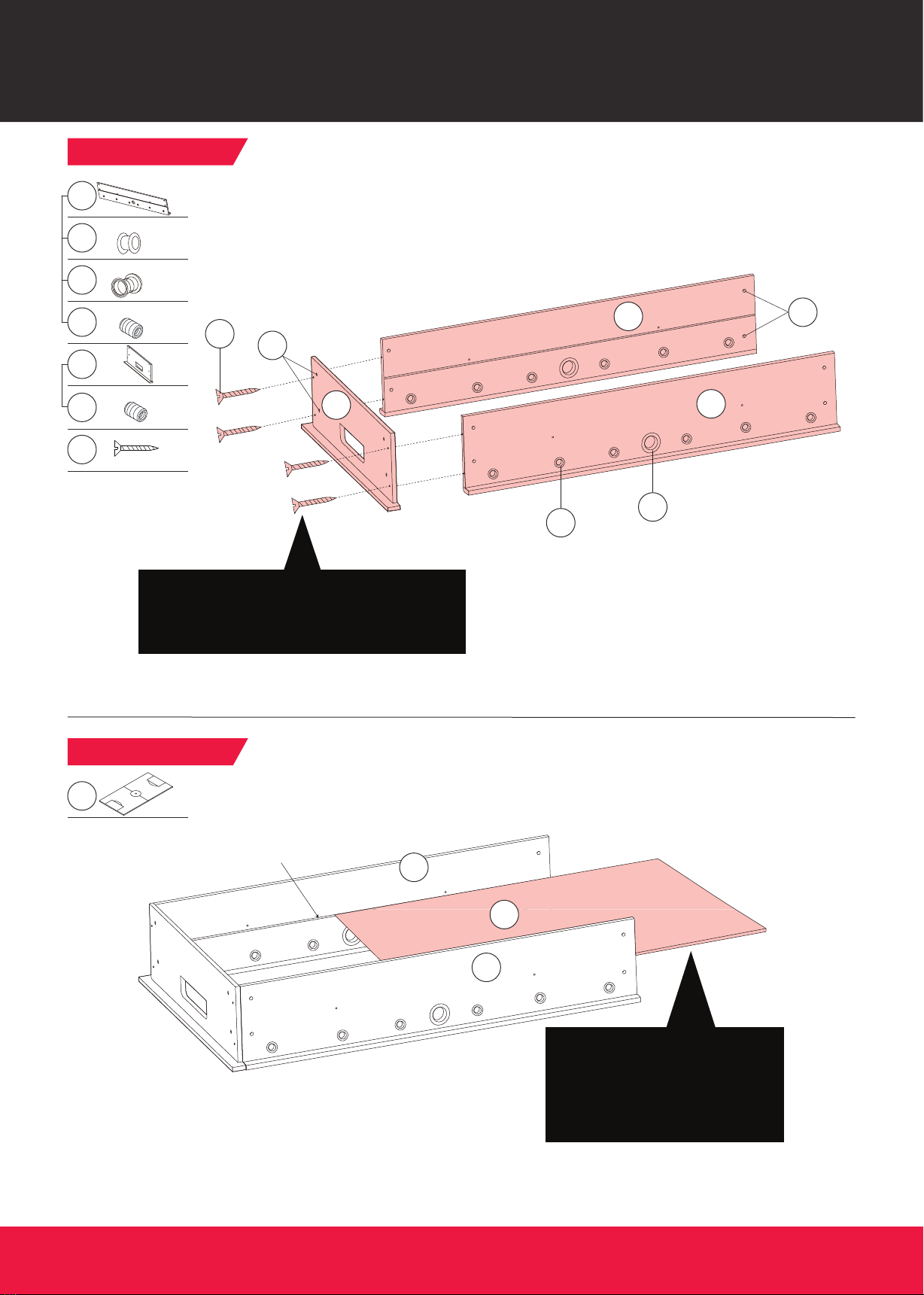

Note: Do NOT tighten Screws (A2) until FIG. 3.

Note: NE PAS serrer les vis à fond (A2) avant

l’étape de la FIG. 3.

Groove

/ Rainure

Note: The playing surface should

face down when assembling.

Note: La surface de jeu doit être

dirigée vers le bas pendant

l’assemblage.

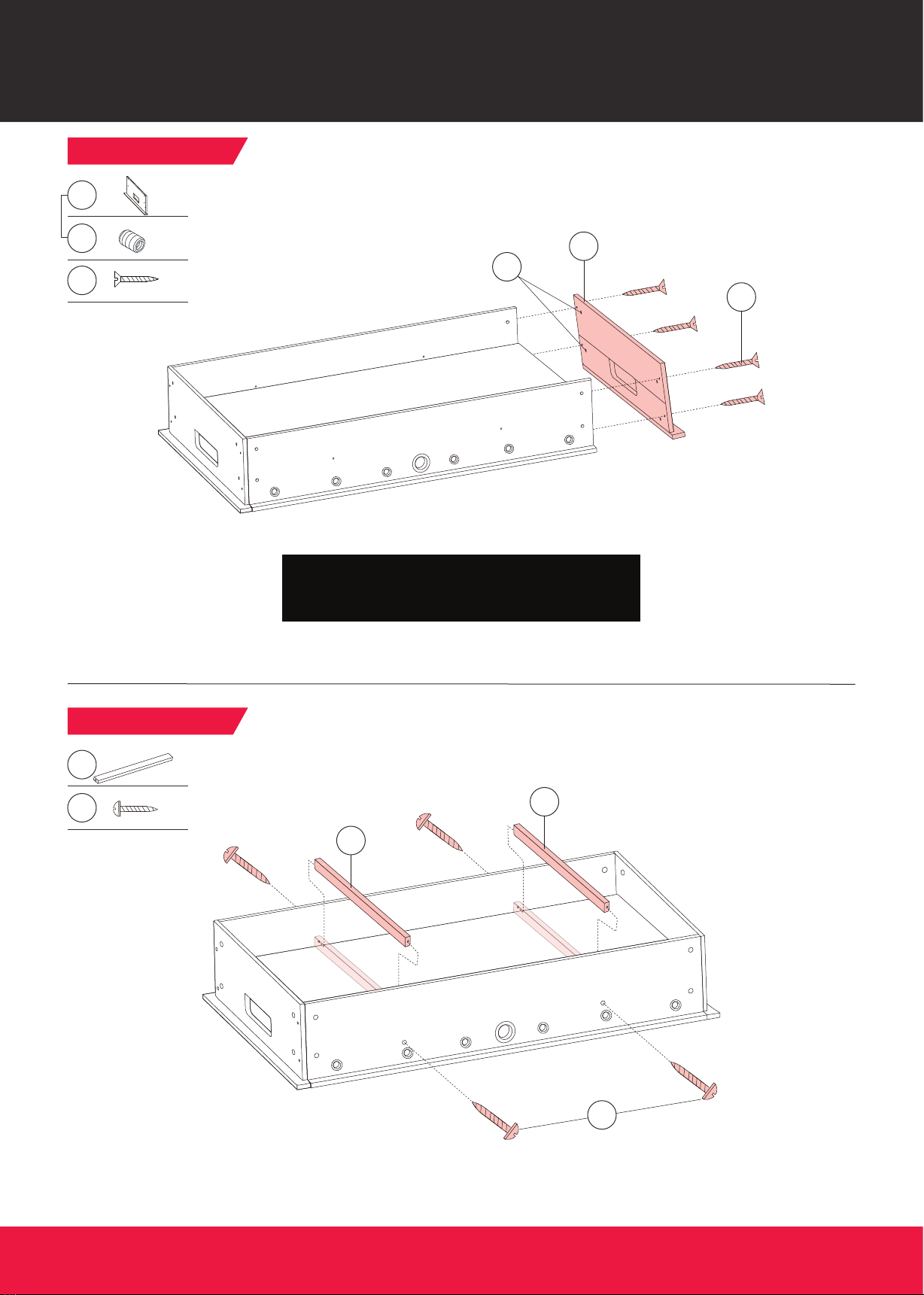

FIG. 1 / FIGURE 1

FIG. 2 / FIGURE 2

Note: After this step, tighten Screws (A2).

Note: Après cette étape, veuillez serrer les Vis (A2).

Pre-installed

Préinstallée

A1 x4

FS042Y20005 www.medalsports.com6 (Suite page suivante.)(Continued on the next page)

English Français

ASSEMBLAGEASSEMBLY

FIG. 3 / FIGURE 3

FIG. 4 / FIGURE 4

FS042Y20005 www.medalsports.com7 (Suite page suivante.)(Continued on the next page)

English Français

ASSEMBLAGEASSEMBLY

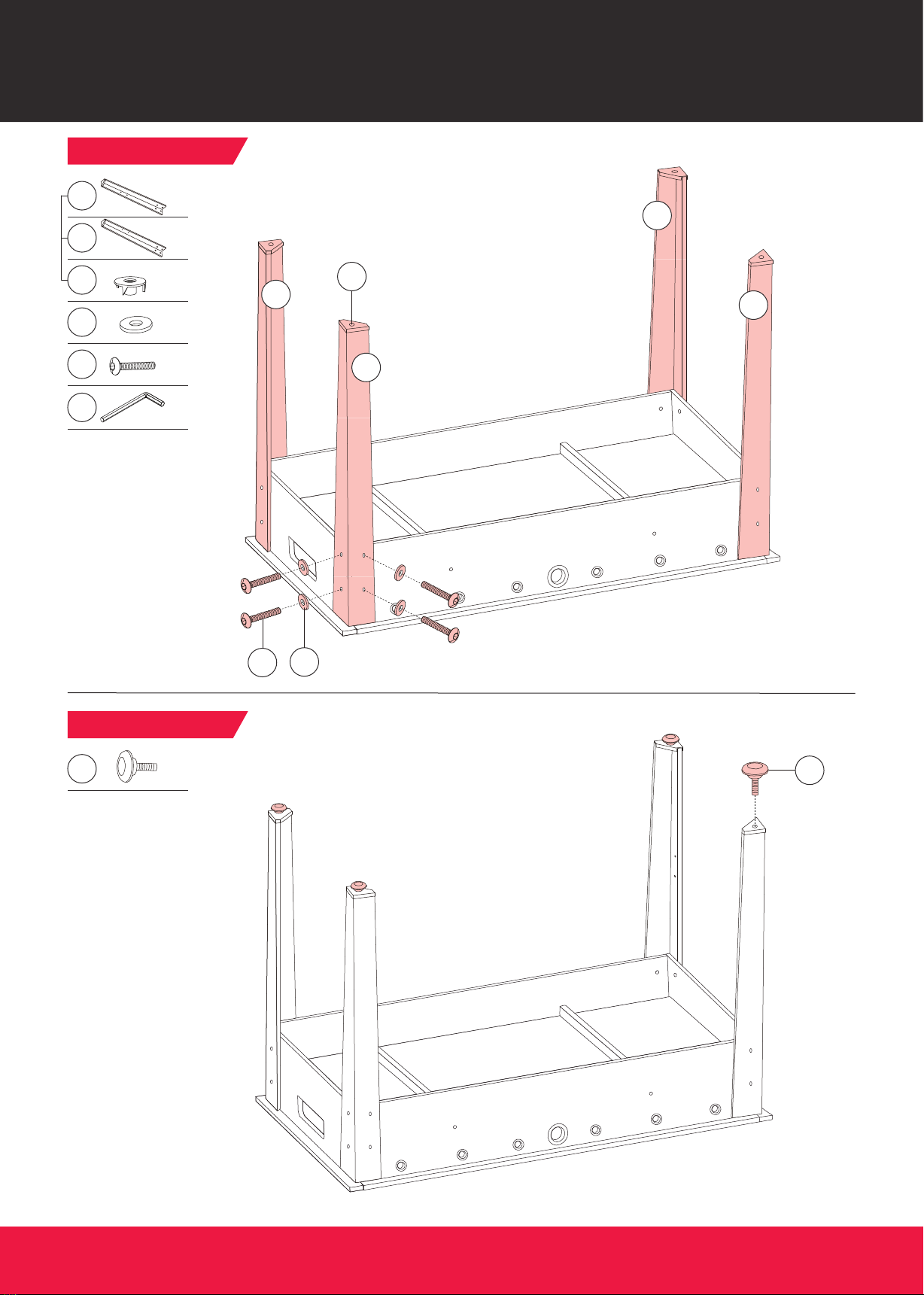

x16

A9 x1

Pre-installed

Préinstallée

18 x4

FIG. 5 / FIGURE 5

FIG. 6 / FIGURE 6

FS042Y20005 www.medalsports.com8 (Suite page suivante.)(Continued on the next page)

English Français

ASSEMBLAGEASSEMBLY

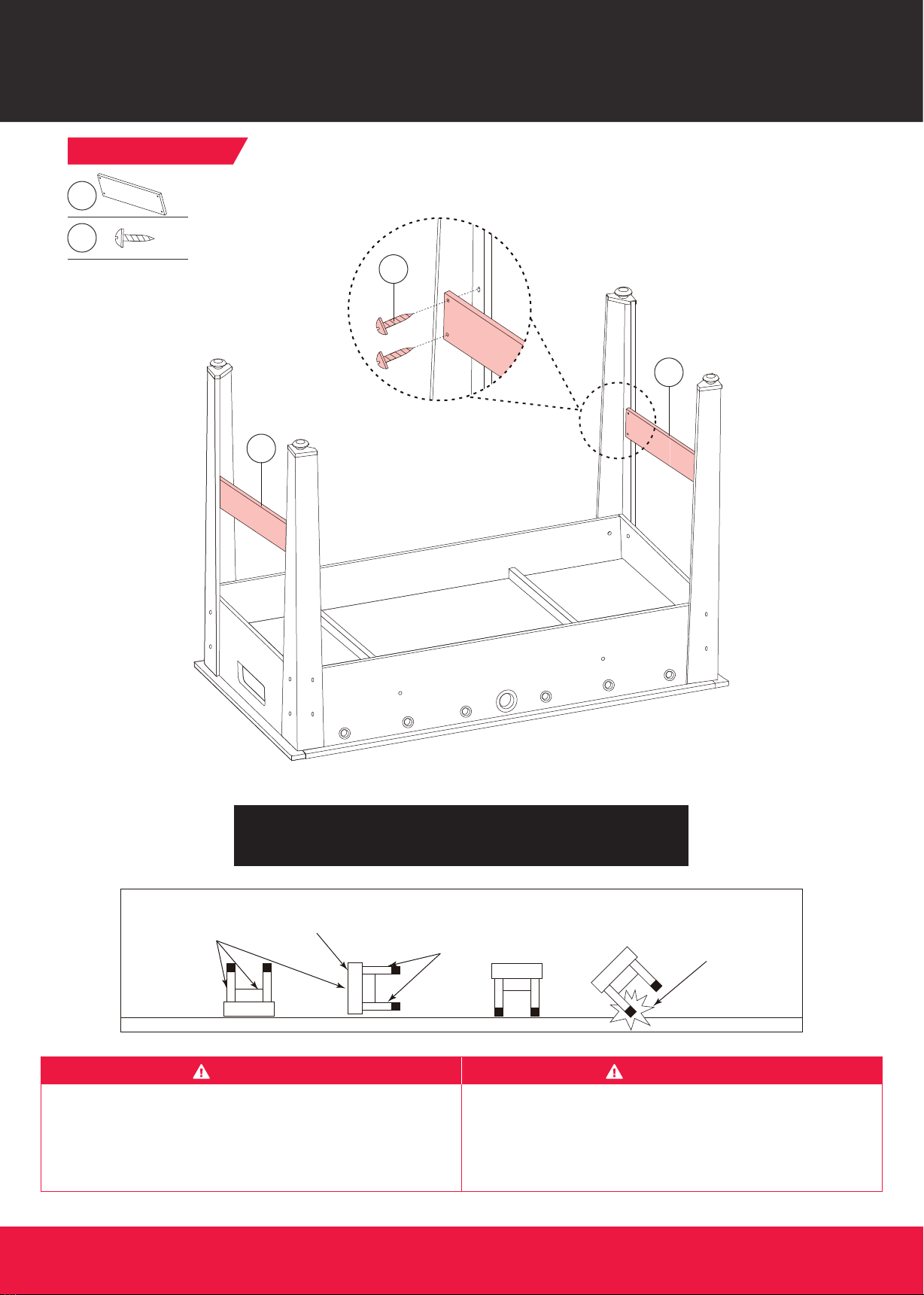

Note: Go back and make sure that all connections are tightened.

Note: Revériﬁez que toutes les connexions sont bien serrées.

DO NOT LEAN THE

TABLE ON ITS LEGS

/ NE FAITES PAS PENCHER

LA TABLE SUR SES PIEDS

DO NOT HOLD THE TABLE

BY THE LEGS

/ NE PAS SOULEVER

LA TABLE PAR LES PIEDS

HOLD BY THE

TABLETOP

/ SOULEVER PAR

LE DESSUS

DE TABLE

CABINET

/ MEUBLE

Two strong adults are recommended to turn over the

table as shown.

1. Lift the table off the ground.

2. Turn the table over.

3. Place it on all four feet at the same time on the ground.

Il est recommandé que deux adultes forts retournent la

table comme indiqué.

1. Soulevez la table du sol.

2. Retournez-la.

3. Placez ses quatre pieds sur le sol simultanément.

CAUTION ATTENTION

FIG. 7 / FIGURE 7

FS042Y20005 www.medalsports.com9 (Suite page suivante.)(Continued on the next page)

English Français

ASSEMBLAGEASSEMBLY

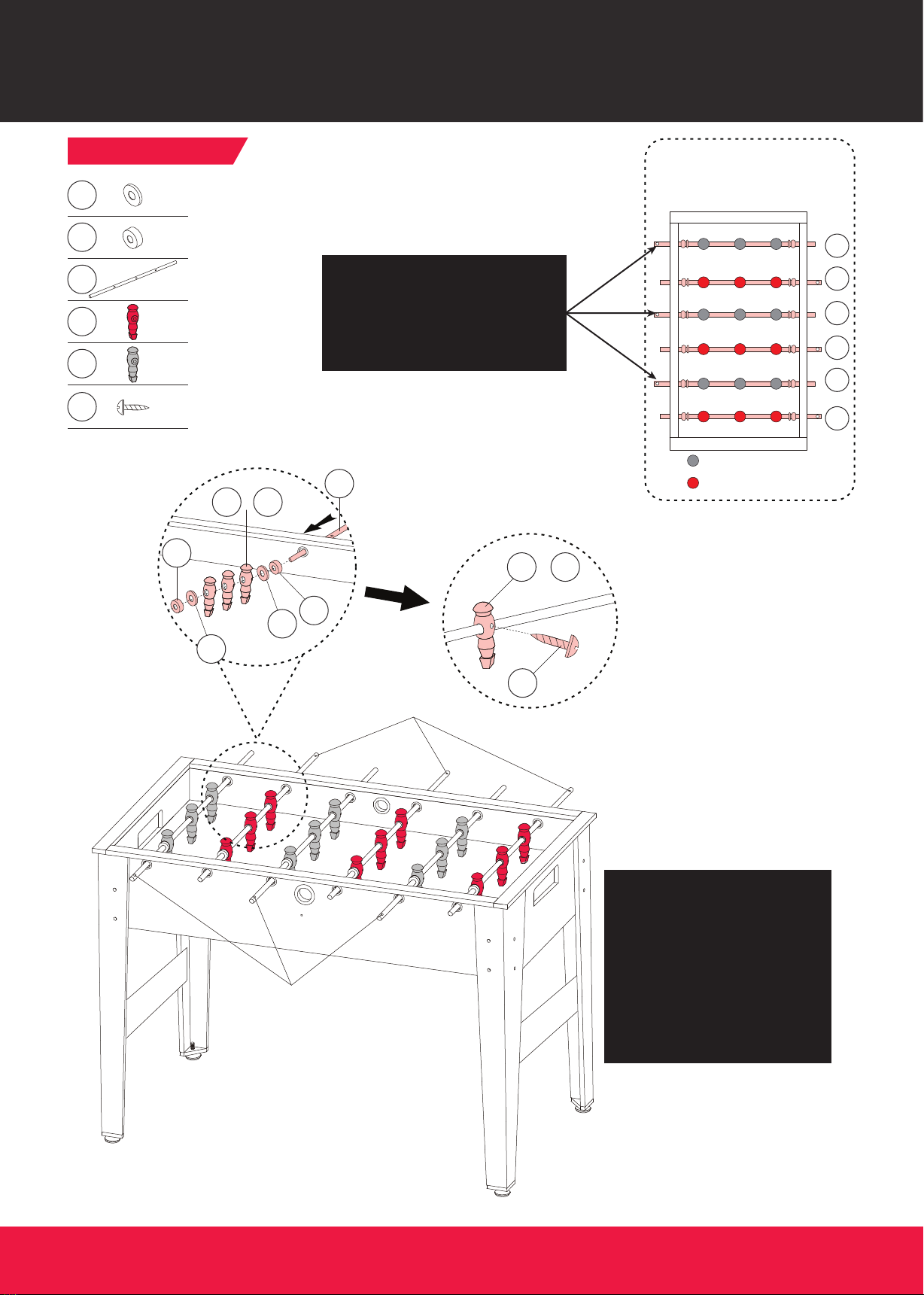

x12

A5 x18

Note: The Rods have a hole at the

end where their Handles will go.

Note: Les Tiges joueur ont un

oriﬁce à leur extrémité où placer

les Poignées.

Order of players

(Overhead View)

/ Placement des joueurs

(Vue générale)

= Gray / Gris

= Red / Rouge

Note: Players of the same team

color should have Handles on

the same side, and each

team’s players should be

facing their opponent.

Note: Les joueurs de la même

couleur d’équipe doivent avoir

leurs Poignées du même côté

et chaque équipe faire face à

l’équipe opposée.

14 & 15

The Hole

/ Oriﬁce

The Hole

/ Oriﬁce

FIG. 8 / FIGURE 8

Table des matières

Autres manuels MD SPORTS Machine de jeu d'arcade

MD SPORTS

MD SPORTS AC208Y20012 Manuel utilisateur

MD SPORTS

MD SPORTS ARC084 017E Manuel utilisateur

MD SPORTS

MD SPORTS 57200 Manuel utilisateur

MD SPORTS

MD SPORTS ESPN BG132Y20016 Manuel utilisateur

MD SPORTS

MD SPORTS BBG025_017M Manuel utilisateur

MD SPORTS

MD SPORTS AWH084 017E Manuel utilisateur

MD SPORTS

MD SPORTS BG135Y20006 Manuel utilisateur

MD SPORTS

MD SPORTS AC208Y21003 Manuel utilisateur

MD SPORTS

MD SPORTS SG020Y19015 Manuel utilisateur

MD SPORTS

MD SPORTS 18402 Manuel utilisateur

MD SPORTS

MD SPORTS WM14805 CAN Manuel utilisateur

MD SPORTS

MD SPORTS 1622001 Manuel utilisateur

MD SPORTS

MD SPORTS BBG032 028E V1 Manuel utilisateur

MD SPORTS

MD SPORTS 1515052 Manuel utilisateur

MD SPORTS

MD SPORTS CBF048 178M Manuel utilisateur

MD SPORTS

MD SPORTS 58400 Manuel utilisateur

MD SPORTS

MD SPORTS CTC14804 Manuel utilisateur

MD SPORTS

MD SPORTS AWH042 017E Manuel utilisateur

MD SPORTS

MD SPORTS AC208Y21002 Manuel utilisateur

MD SPORTS

MD SPORTS AC208Y19013 Manuel utilisateur

MD SPORTS

MD SPORTS MK 0002 Manuel utilisateur

MD SPORTS

MD SPORTS FS058Y21006 Manuel utilisateur

MD SPORTS

MD SPORTS AC220Y19001 Manuel utilisateur

MD SPORTS

MD SPORTS 14804 Manuel utilisateur

Manuels Machine de jeu d'arcade populaires d'autres marques

Universal Space

Universal Space COCONUT BASH Manuel utilisateur

Bay-Tek

Bay-Tek EVOLVE Manuel utilisateur

Global VR

Global VR America's Army Instructions d'installation et d'utilisation

Atronic

Atronic Cashline Manuel utilisateur

Universal Space

Universal Space Checky Monkey Manuel utilisateur

Bay-Tek

Bay-Tek Skee Ball 1908 Alley Manuel utilisateur

Aristocrat Technologies

Aristocrat Technologies Mars X Upright Manuel utilisateur

Family Fun Companies

Family Fun Companies Reactor Guide de démarrage rapide

Universal Space

Universal Space FRUIT MANIA Extreme Manuel utilisateur

falgas

falgas CARRUSEL FIESTA Manuel utilisateur

Konami

Konami DanceDanceRevolution Manuel utilisateur

Bay-Tek

Bay-Tek quik drop Manuel utilisateur

Bandai Namco

Bandai Namco PAC-MAN BATTLE ROYALE CHOMPIONSHIP DELUXE Manuel utilisateur

Adrenaline

Adrenaline Flying Tickets Instructions d'installation et d'utilisation

Swinks

Swinks Stern Pinball Ghostbusters Manuel utilisateur

Innovative Concepts in Entertainment

Innovative Concepts in Entertainment MONOPOLY ROLL-N-GO Manuel utilisateur

jakar

jakar SPEED CARS Manuel utilisateur

Carmelli

Carmelli HAT TRICK NG1015H Manuel utilisateur
