MD SPORTS 39006 Manuel utilisateur
Please contact us before returning the product to the store.
Toll Free: 877-472-4296
MODEL/MODÈLE: 39006
INSTRUCTIONS D`ASSEMBLAGE
S'il vous plaît nous contacter avant de retourner le produit
au magasin.
Numéro sans frais: 877-472-4296
1
LIMITED 90 DAYS WARRANTY
This product is covered by a limited warranty that is effective for 90 days
from the date of purchase. The warranty covers any defects in parts and
workmanship.
This Limited Warranty gives you specific legal rights and you may also have
other rights which very from one state (province) to another.
If, during the limited warranty period, a part is found to be defective or
breaks, we will offer replacement part at no cost to you, the customer. The
only exceptions to the warranty include main frames, tabletops, playing
surfaces, batteries or tools.
The above warranty will not apply in cases of damages due to improper
usage, alteration, misuse, abuse, accidental damage or neglect.
Attention: Since you build all tables upside down, please inspect table tops
and playing surfaces right away before putting together.
“PLEASE SAVE THESE INSTRUCTIONS
AND PURCHASE RECEIPT!”
A PURCHASE RECEIPT (or other proof of purchase date) will be required
before any warranty service is initiated. All requests for warranty service can
be submitted by email, in writing or by contacting our Consumer service
Department at:
TOLL FREE: 877-472-4296
WEBSITE: www.medalsports.com.tw
*Please do not call our 800 NUMBER as well as email us. This will result in
duplicate orders and charges will occur.
*Please note that all damaged table tops need to be returned to the store.
We do not replace any tabletops or playing surfaces.
PLEASE CONTACT US BEFORE RETURNING THE
PRODUCT TO THE STORE. THANK YOU VERY MUCH!
2
Phillips Screwdriver – Not Included
Standard (FlatHead Screwdriver) – Not Included
Allen Wrench - Included
TOOLS REQUIRED:
ASSEMBLY TIPS:
:
!
!
IMPORTANT NOTICE! Please contact us before returning the product to the store.
Please read the instructions carefully, and follow all assembly, operation or safety instructions
properly in order to avoid damage or injury. For the assembly, at least two adults are required.
Some figures or drawings may not look exactly like your product. Please read and understand
the text before beginning each assembly step.
1 -
2 -
1 - This product is intended for INDOOR use only.
2 - Please Do Not sit, climb or lean on the game table.
3 - Please Do Not drag the table when moving it in order to avoid the damaged on the legs.
4 - Please only use spray furniture polish to clean the exterior surfaces on the game table.
5 - This is not a child's toy, adult supervision is required for children playing this game.

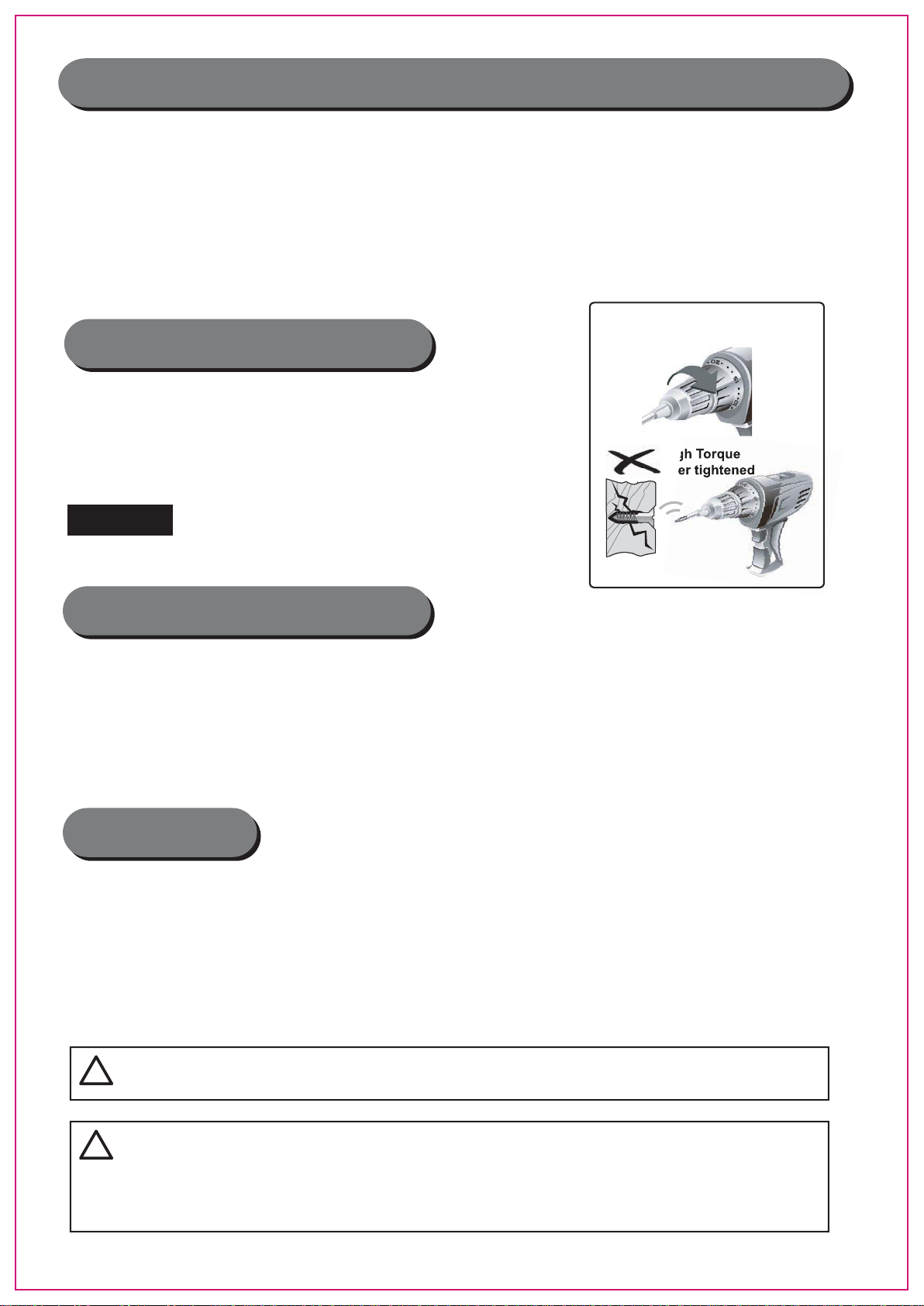

Power Tools
-Set Low Torgue
High Torque
over tightened
CAUTION !
Electric Screwdrivers may be helpful during
assembly; however, please set a low torque
and use extreme caution.
Please Keep Your Instructions! Your Model number is necessary should you need to contact us.
Please read through this instruction manual book to familiarize yourself with all parts and
assembly steps. Kindly refer to the parts list below and be sure that all parts have been
included.
Although we are dedicated to giving our customers the best product possible, a question may
arise or parts may be missing. If you are missing parts, or, if you have any questions, please
contact our fast and friendly service centre on: 877-472-4296
3

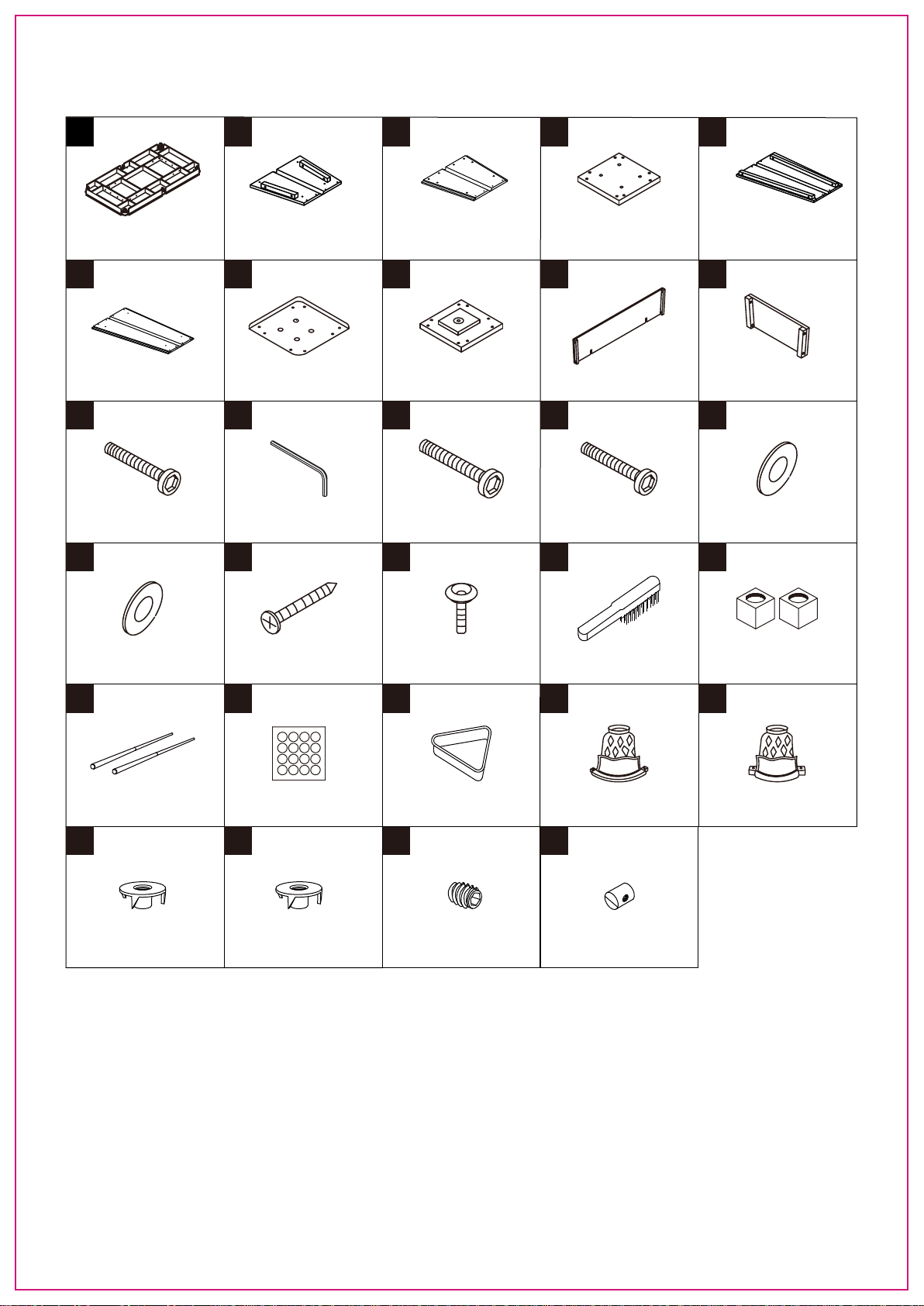

39006 PARTS LIST
Main Cabinet
1 Piece Leg - A1
4 Pieces Leg -A2
4 Pieces Leg -B1
4 Pieces
Leg -B2
4 Pieces
Leg Top Board
4 Pieces
Leg Middle Board
4 Pieces
1/4” x 38mm Bolt
16 Pieces 5/16” x 35mm Bolt
32 Pieces
Triangle
1 Piece
4 x 40mm Flat Head
Screw 96 Pieces
Allen Key
1 Pieces
Brush
1 Piece
Leg End Panel
2 Pieces
5/16” Flat Washer
32 Pieces
Leg Leveler
4 Pieces
Cue
2 Pieces Billiard Ball
1 Set
Chalk
2 Piece
12345
6 7 8 9 10
11 12 13 14 15
16 17 18 19 20
21 22 23 24 25
26 27
31 32
Corner Pocket
4 Pieces
Leg Bottom Board
4 Pieces Leg Side Panel
2 Pieces
1/4” T - Nut
16 Pieces
Side Pocket
2 Pieces
Pre-installed Pre-installed
Pre-installed
5/16” T - Nut
36 Pieces Iron - Nut
32 Pieces
Pre-installed 28 Pre-installed
1/4” Flat Washer
48 Pieces
1/4” x 35mm Bolt
32 Pieces
Plastic Barrel Nut
96 Pieces
29 Pre-installed
4

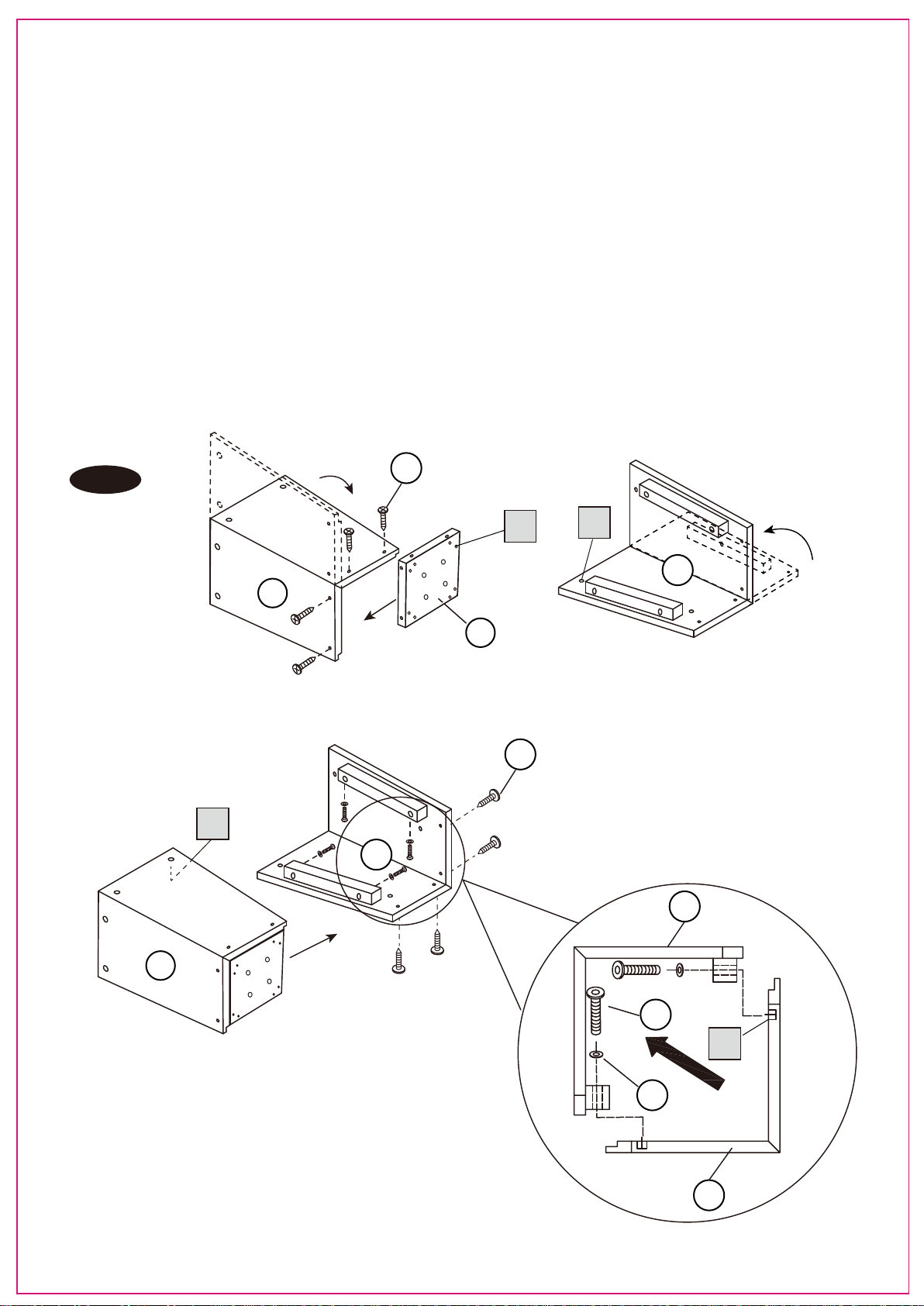

FIG.1
ASSEMBLY INSTRUCTIONS
1. Find a clean, level place to begin the assembly of your Billiard Table. The table will be assembled upside down
and then turned over on its legs once the assembly completed. This game table is heavy, and turning it over will
require at least four strong adults.
2. Remove all the parts from the box and verify that you have all of the listed parts as shown on the parts list.
Carefully cut or tear the four corners of the box so that the bottom of the box can be used as your work surface.
3. Fold the Leg -A2 (#3), and attach the Leg Top Board (#4) to it using four Screws (#17). Do not tighten the Screws
at this time.
4. Fold the Leg - A1 (#2), and attach it to the Leg -A2 and Leg Top Board (#3 and #4) using four Screws (#17), four
Bolts (#14) and four Flat Washers (#16). Now tighten the Screws.
FIG. 1
3
2
14
16
28
2
3
27
17
3
4
17
2
26
29
5

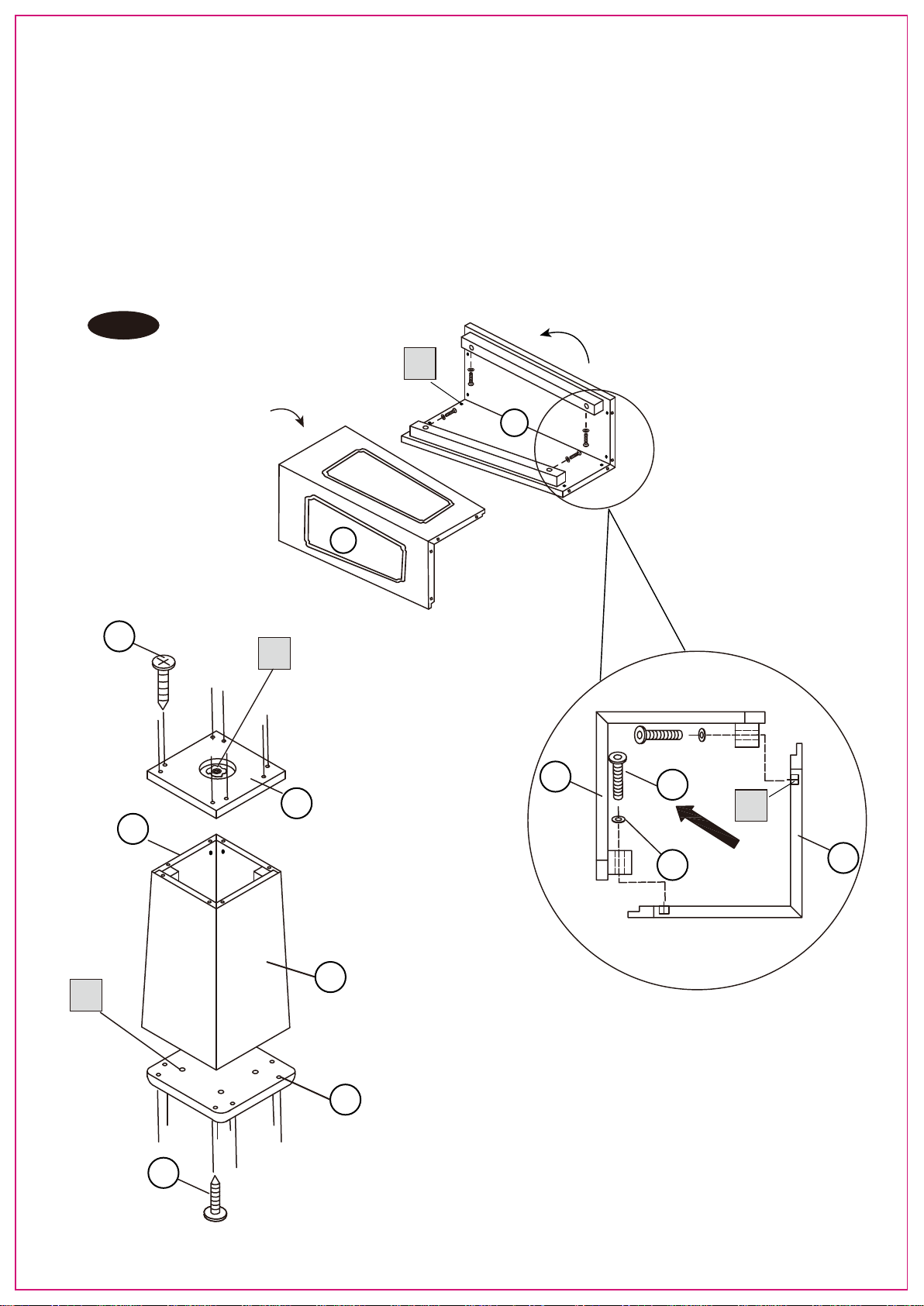

FIG.2
5. Fold the Leg -B1 (#5) and Leg - B2 (#6), and assemble the two parts together using four Bolts (#14) and four Flat
Washers (#16).
6. Attach the Leg Middle Board (#7) to the leg using eight Screws (#17).
7. Then attach the Leg Bottom Board (#8) to the leg using eight Screws (#17).
Note: Do not place the wrong surface of the Leg Bottom Board (#8), the pre-installed Nuts (#27) is visible
when you assemble the screws.
FIG. 2
8
5
7
6
17
17
27
27
5
6
16
14 28
29
6
5
6

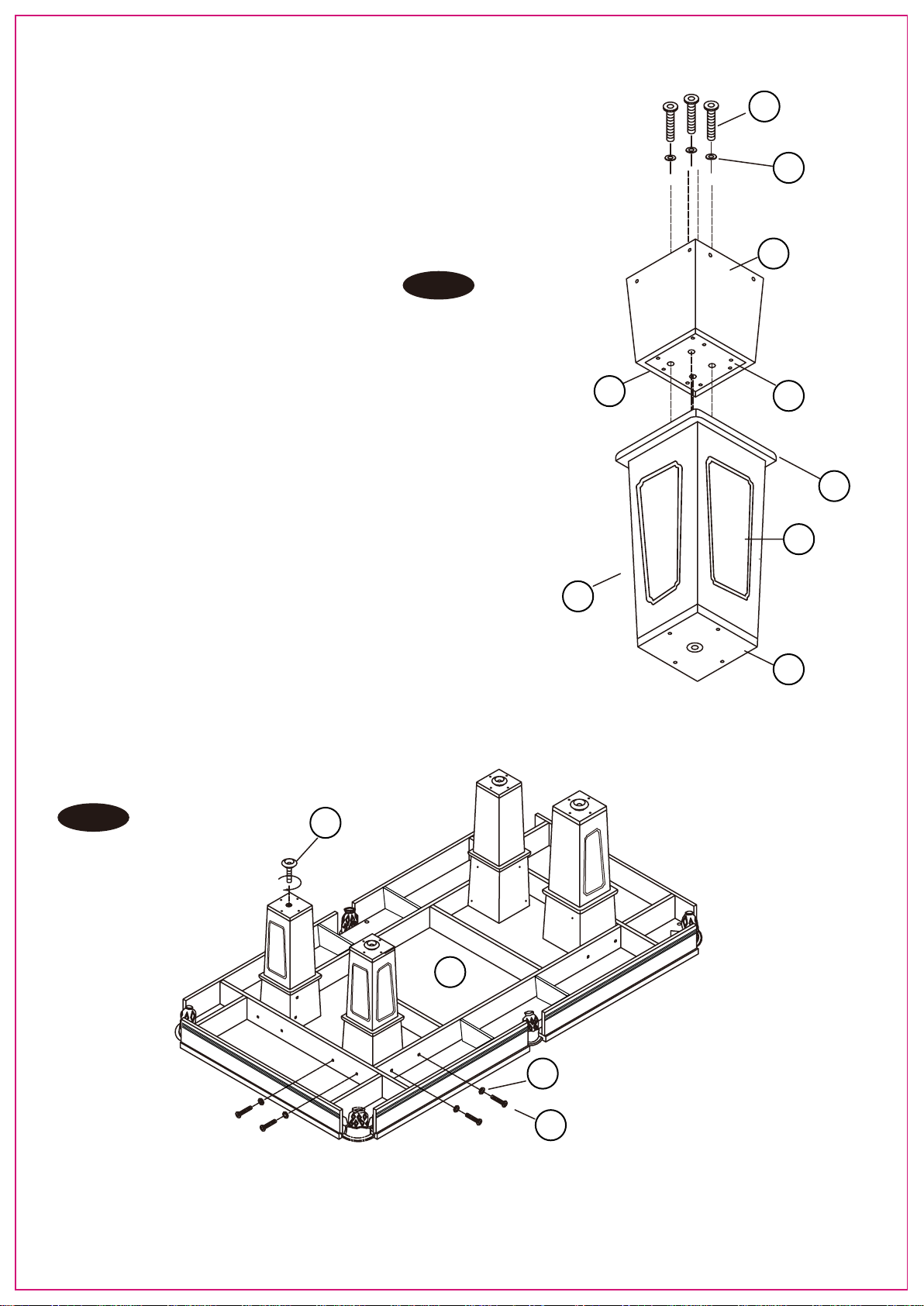

FIG.3
8. Attach the pre - assembled Leg-A1/A2 to the pre -
assembled Leg-B1/B2 using four Bolts (#13) and
four Flat Washers (#15) as shown in FIG.3.
9. Repeat the steps above for the other legs.
FIG.4
10. Attach the pre - assembled Legs to the Main Cabinet
(#1) using four Bolts (#13) and four Flat Washers (#15).
Do not tighten the Bolts at this time.
11. Screw the Leg Levelers (#18) to the bottom of each
Leg.
FIG. 3
FIG. 4
2
3
4
7
6
8
5
15
13
1
15
18
13
7

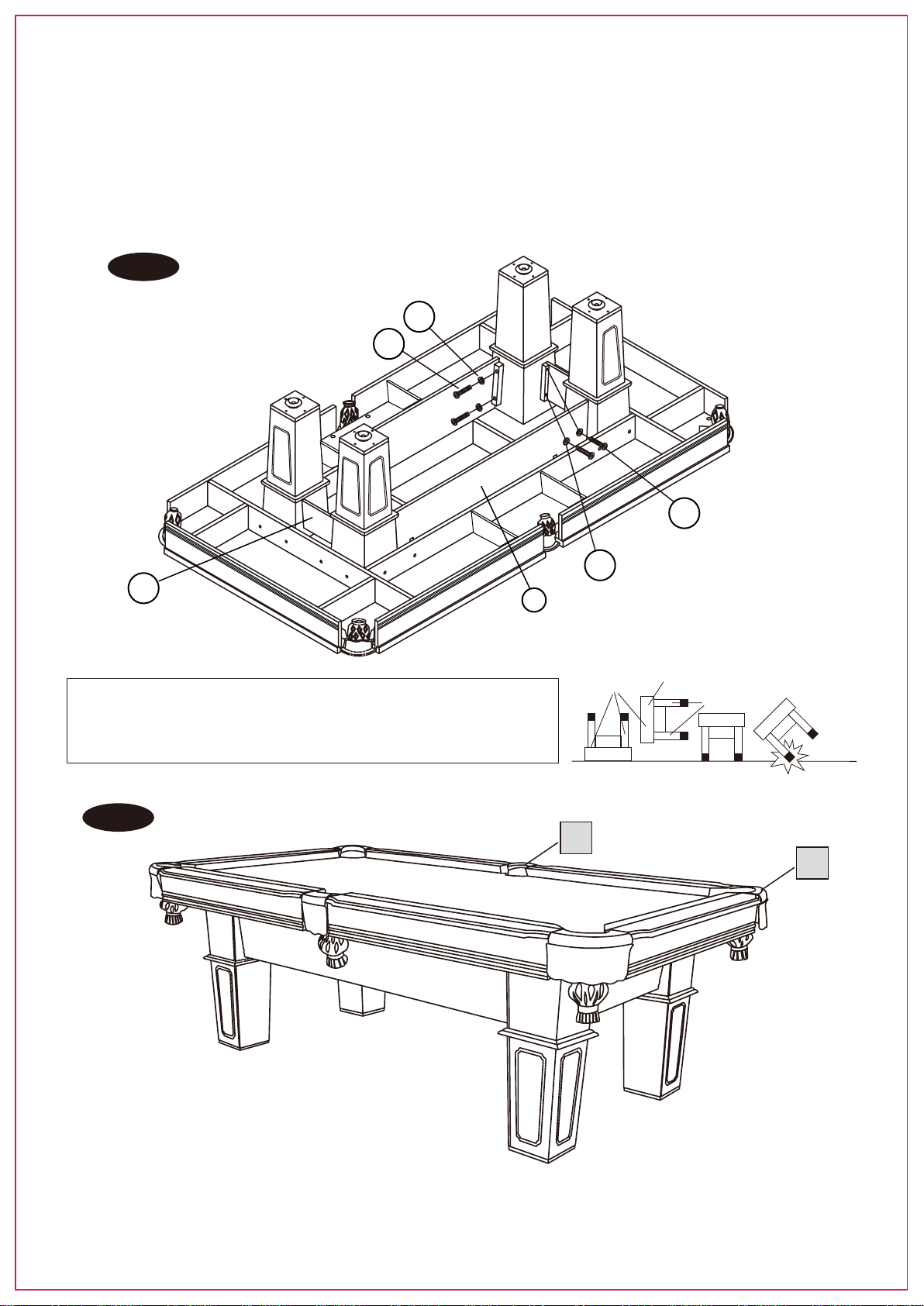

FIG.5
10. Attach the Leg Side Panels (#9) between the Legs using four Bolts (#11) and four Flat Washers (#16) per Panel.
11.Attach the Leg End Panels (#10) between the Legs using four Bolts (#11) and four Flat Washers (#16) per Panel.
Now tighten the Leg Bolts (#13)
12. Lift the table assembly from the floor with four strong adults, turn it over, and set table on its legs in the location
where you play. Go back and make sure that all connections are tight.
FIG. 5
FIG. 6
HOLD TABLE CABINET DO NOT
HOLD THE
LEGS
DO NOT LEAN THE
TABLE ON ITS LEGS!
CAUTION: Four strong adults are recommended to turn the table over as shown.
1. Lift the table off the ground.
2. Turn the table over.
3. Place it on all four feet at the same time on the ground.
YOU ARE NOW READY TO PLAY!
25 24
9
16
16
11
11
10
8
GARANTIE LIMITÉE DE 90 JOURS
Ce produit est couvert par une garantie limitée valide pour une durée de 90 jours à
partir de la date d'achat. La garantie couvre tout défaut de pièce et de fabrication.
Cette garantie limitée vous donne des droits légaux spécifiques etil se peut que
vous ayez également d'autres droits en fonction de l'État (ou de la province) où
vous habitez.
Si pendant la période de garantie limitée une pièce s'avérait à être défectueuse ou
venait à briser, nous vous proposons un remplacement de la pièce défectueuse
sans frais pour vous, le client. Les seules exceptions à la garantie sont les bâtis, les
plateaux de table, les surfaces de jeu, les piles et les outils. Cette garantie n'est pas
applicable en cas de dommages causés par à une utilisation incorrecte du produit,
une modification, unabus, des dommages accidentels ou de la négligence.
Attention : Puisque vous assemblez toutes les tables à l’envers, s’il vous plaît
vérifier tous les tops de table et toutes les surfaces de jeu avant de les mettre
ensemble. »
VEUILLEZ CONSERVES CES INSTRUCTIONS ET VOTRE
REÇU D'ACHAT!
UNE FACTURE (ou autre preuve de la date d'achat) doit être présentée pour
l'obtention de tout service couvert par la garantie.Les demandes de services de
garantie peuvent être soumises par courriel, par écrit ou en contactant notre
département de services à la clientèle au:
Numéro sans frais: 877-472-4296
Site Web: www.medalsports.com.tw
* Ne pas appeler notre NUMERO 800 si vous avez nous contacté par courriel. Cela
causera la double commande et les frais se produiront.
* S’il vous plaît noter que tous les tops de table endommagés doivent être
retournés au magasin. Nous ne remplaçons aucun top de table ou surface de jeu.
S’IL VOUS PLAIT NOUS CONTACTER AVANT DE
RETOURNER LE PRODUIT AU MAGASIN !MERCI
BEAUCOUP!
9
:

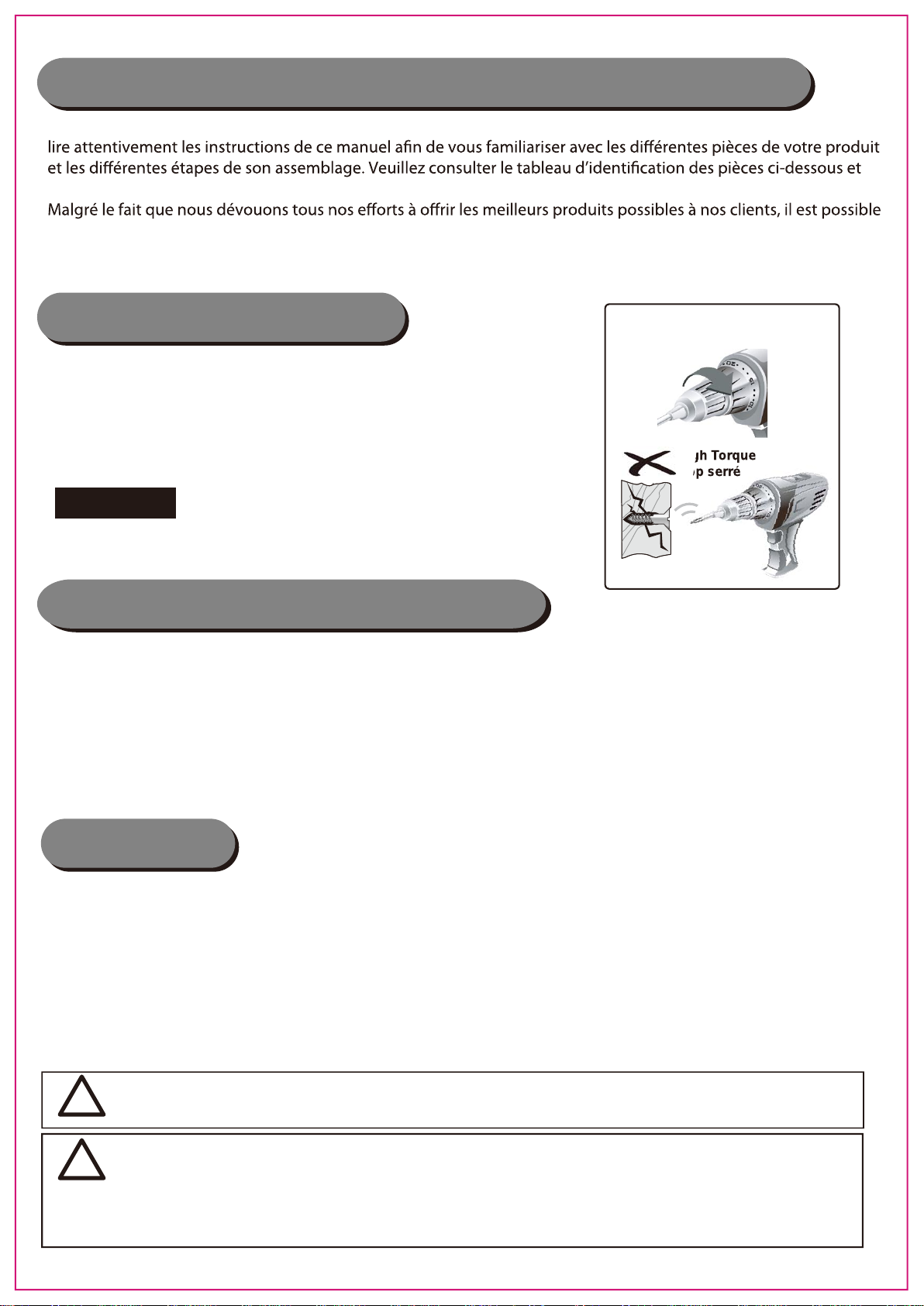

Alimentation Outils
- Set Torgue faible
High Torque
trop serré
High Torque
trop serré
ATTENTION!
RISQUE D’ÉTOUFFEMENT - - Ce produit comprend de petites pièces
et/or ne convient pas aux enfants de moins de 3 ans.
IMPORTANTE MISE EN GARDE ! Ne retournez pas ce produit au magasin.
OUTILS REQUIS:
Tournevisà pointe cruciforme – Non inclus
Tournevis standard (à tête plate) – Non inclus
Clé hexagonale -Incluse
ASTUCES D’ASSEMBLAGE :
AVERTISSEMENTS !
!
AVERTISSEMENTS !
!
Veuillez conserver ces instructions! Vous aurez besoin de votre numéro de modèle si vous nous contactez. Veuillez
vous assurer que toutes les pièces sont bien comprises dans l’emballage.
que vous ayez des questions ou encore qu’une pièce s’avère manquante. S'il vous manque des pièces ou si vous
avez des questions, n’hésitez pas à contacter notre centre de services au 877-472-4296.
Ce produit doit être assemblé par un adulte.
L'usage d’un tournevis électrique pourrait
s’avérer utile pendant l’assemblage. Cependant,
assurez-vous de régler le couple de serrage de
l’appareil à un faible niveau.
1. S’il vous plaît lire attentivement les instructions, et suivre correctement toutes les instruc-
tions d’assemblage, de fonctionnement ou de sécurité pour éviter tout endommagement ou
blessure. Au moins de deux adultes sont recommandés pour l’assemblage.
2. Certaines figures ou dessins peuvent se différencier de votre produit. S’il vous plaît lire et
comprendre le texte avant de commencer chaque étape d’assemblage.
1. Ce produit est destiné uniquement à l’utilisation INTERIEURE.
2. Ne Pas s’asseoir, grimper ou pencher sur la table.
3. Ne Pas tirer la table lors de déplacement pour éviter l’endommagement des pieds.
4. S’il vous plaît utiliser uniquement l’encaustique pour meuble pour nettoyer les surfaces
extérieures sur la table de jeu.
5. Ce n’est pas un jouet pour enfant. La supervision d’adulte est requise lorsque l’enfant joue
ce jeu.
Table des matières
Langues :
Autres manuels MD SPORTS Machine de jeu d'arcade
MD SPORTS
MD SPORTS 16601 Manuel utilisateur
MD SPORTS
MD SPORTS ARC108_147M Manuel utilisateur
MD SPORTS
MD SPORTS FS048Y22002 Manuel utilisateur
MD SPORTS
MD SPORTS DH18408 Manuel utilisateur
MD SPORTS
MD SPORTS BG135Y22002 Manuel utilisateur
MD SPORTS
MD SPORTS SG010Y22039 Manuel utilisateur
MD SPORTS
MD SPORTS FS042Y19001 Manuel utilisateur
MD SPORTS
MD SPORTS 18402 Manuel utilisateur
MD SPORTS
MD SPORTS SOC056 227B Manuel utilisateur
MD SPORTS
MD SPORTS 14804 Manuel utilisateur
MD SPORTS
MD SPORTS WM14805 CAN Manuel utilisateur
MD SPORTS
MD SPORTS SOC056 117B Manuel utilisateur
MD SPORTS
MD SPORTS 57200 Manuel utilisateur
MD SPORTS
MD SPORTS AC208Y19014 Manuel utilisateur
MD SPORTS
MD SPORTS BG130Y23001 Manuel utilisateur
MD SPORTS
MD SPORTS BBG025_017M Manuel utilisateur
MD SPORTS
MD SPORTS CBF048 178M Manuel utilisateur
MD SPORTS
MD SPORTS ARC084 017E Manuel utilisateur
MD SPORTS
MD SPORTS AWH090 017M Manuel utilisateur
MD SPORTS
MD SPORTS AC208Y21003 Manuel utilisateur
Manuels Machine de jeu d'arcade populaires d'autres marques
Universal Space
Universal Space COCONUT BASH Manuel utilisateur
Bay-Tek
Bay-Tek EVOLVE Manuel utilisateur
Global VR
Global VR America's Army Instructions d'installation et d'utilisation
Atronic
Atronic Cashline Manuel utilisateur
Universal Space
Universal Space Checky Monkey Manuel utilisateur
Bay-Tek
Bay-Tek Skee Ball 1908 Alley Manuel utilisateur
Aristocrat Technologies
Aristocrat Technologies Mars X Upright Manuel utilisateur
Family Fun Companies
Family Fun Companies Reactor Guide de démarrage rapide
Universal Space
Universal Space FRUIT MANIA Extreme Manuel utilisateur
falgas
falgas CARRUSEL FIESTA Manuel utilisateur
Konami
Konami DanceDanceRevolution Manuel utilisateur
Bay-Tek
Bay-Tek quik drop Manuel utilisateur
Bandai Namco
Bandai Namco PAC-MAN BATTLE ROYALE CHOMPIONSHIP DELUXE Manuel utilisateur
Adrenaline
Adrenaline Flying Tickets Instructions d'installation et d'utilisation
Swinks
Swinks Stern Pinball Ghostbusters Manuel utilisateur
Innovative Concepts in Entertainment
Innovative Concepts in Entertainment MONOPOLY ROLL-N-GO Manuel utilisateur
jakar
jakar SPEED CARS Manuel utilisateur
Carmelli
Carmelli HAT TRICK NG1015H Manuel utilisateur
