McCulloch ROB S400 Manuel utilisateur

McCULLOCH Robotic Mower

ROB S400/S500/S600

KURZANLEITUNG

GUIDE RAPIDE

GUIDA RAPIDA

QUICK GUIDE

QG_1140738_ROB_R400_R500_R600_201812.indd 1 2018-12-18 11:19:17

2 m / 6.6 ft

75 cm / 21/2’

0 cm / 0”

10 cm / 4’’

35 cm / 14’’

30 cm / 12’’

10 cm / 4”

min 1 m / 3.3 ft

QG_1140738_ROB_R400_R500_R600_201812.indd 2 2018-12-18 11:19:17

1. AUFSTELLEN UND ANSCHLIESSEN DER LADESTATION

Siehe Kapitel Installation im Bedienungshandbuch

1. Die Ladestation sollte auf einer relativ horizontalen Fläche zentral im Arbeitsbereich positioniert werden, mit viel

Freiäche vor der Ladestation.

2.Schließen Sie das Niederspannungskabel der Stromversorgung an die Ladestation und das Netzteil an.

3.Schließen Sie das Netzteil an eine Steckdose mit 100 – 240 V an.

4. Den Mähroboter zum Au aden des Akkus in die Ladestation stellen, während das Begrenzungskabel verlegt wird.

Drücken Sie auf den EIN-/AUS-Schalter, um das Gerät einzuschalten.

2. PLATZIERUNG DES BEGRENZUNGSKABELS UND DES SUCHKABELS

Siehe Kapitel Installation im Bedienungshandbuch

1. Legen Sie Begrenzungskabel so, dass es eine Schleife um den Arbeitsbereich bildet.

2.Machen Sie eine Öse an der Stelle, an der das Suchkabel später verbunden wird.

3.Führen Sie das Suchkabel bis zu der Stelle des Begrenzungskabels, wo die Verbindung hergestellt wird. Vermeiden Sie eine

Kabelverlegung mit spitzen Winkeln.

3. ANSCHLIESSEN DES BEGRENZUNGSKABELS UND DES SUCHKABELS

Siehe Kapitel Installation im Bedienungshandbuch

1. Das Suchkabel im Schnappverschluss unten an der Ladestation befestigen.

2.Die Verbinder ö󰀨nen und die Kabelenden in die Einbuchtungen der Verbinders legen.

3.Den Verbinder mit einer Zange zusammendrücken.

4. Überstehendes Begrenzungskabel abschneiden. 1-2 cm oberhalb des jeweiligen Verbinders abschneiden.

5. Drücken Sie die Verbinder auf die Kontaktstifte an der Ladestation, jeweils markiert als L (links) und R (rechts). Es ist wichtig,

dass das rechte Kabel an den rechten Kontaktstift und das linke Kabel an den linken Kontaktstift angeschlossen wird.

6.Den Verbinder auf den mit ”Guide” gekennzeichneten Kontaktstift an der Ladestation setzen.

4. ANSCHLIESSEN DES SUCHKABELS AN DAS BEGRENZUNGSKABELS

Siehe Kapitel Installation im Bedienungshandbuch

1. Das Begrenzungskabel mit einer Kneifzange in der Mitte der in Punkt 2.2 erstellten Öse abschneiden.

2. Das Suchkabel mit dem Begrenzungskabel mithilfe des zugehörigen Verbinders verbinden. Drücken Sie die Verbinder mit

einer einstellbaren Zange vollständig zusammen.

5. STARTEN UND STOPPEN

Siehe Kapitel Betrieb im Bedienungshandbuch

STARTEN

1. Ö󰀨nen Sie die Tastaturabdeckung.

2.Drücken Sie den EIN-/AUS-Schalter. Die Anzeige leuchtet auf.

3.Verwenden Sie die Tasten „Pfeil nach unten“ bzw. „Pfeil nach oben“ und die OK-Taste, um den PIN-Code

einzugeben. Schließen Sie die Abdeckung.

STOPPEN

STOP-Taste drücken.

6. DEN MÄHROBOTER AN DIE GRÖSSE IHRER RASENFLÄCHE ANPASSEN

Siehe Kapitel Betrieb im Bedienungshandbuch

Die Mähergebnisse hängen von der Mähzeit ab. Passen Sie die Mähzeit mithilfe der Zeitplan-Funktion an Ihren Garten an. Sie

bestimmen, zu welchen Tageszeiten der Mähroboter arbeitet. Der Mähroboter mäht ca. 40-42 m² pro Stunde und Tag. Beispiel:

Wenn Ihr Garten 300 m² Rasen umfasst, sollte der Mähroboter durchschnittlich 7-7.5 Stunden pro Tag in Betrieb sein.

7. W A R T U N G

Siehe Kapitel Wartung im Bedienungshandbuch

1. Schalten Sie das Gerät stets ab, wenn Sie es beispielsweise reinigen oder die Messer austauschen. Überprüfen Sie, dass

die Anzeigelampe am Tastenfeld nicht leuchtet.

2.Keine Lösungsmittel zum Reinigen benutzen.

3. Alle Verbindungen zur Ladestation (Stromversorgung, Begrenzungs- und Suchkabel) müssen getrennt werden, falls ein

Gewitterrisiko besteht.

4. Laden Se die Batterie am Ende der Saison vor der Wintereinlagerung vollständig auf.

QG_1140738_ROB_R400_R500_R600_201812.indd 3 2018-12-18 11:19:18

1. INSTALLATION ET BRANCHEMENT DE LA STATION DE CHARGE

Voir chapitre

Installation

du manuel d’utilisation

1. Placez la station de charge à un endroit central de la zone de tonte, avec un grand espace ouvert face à elle, et sur une surface

relativement horizontale.

2. Branchez le câble d’alimentation basse tension à la station de charge et à l’alimentation.

3. Branchez l’alimentation électrique sur une prise murale de 100-240 V.

4. Placez le robot de tonte dans la station de charge pour charger la batterie pendant la pose du câble périphérique. Appuyez

sur le bouton ON/OFF pour allumer le produit.

2. POSE DU CABLE PERIPHERIQUE ET DU CABLE GUIDE

Voir chapitre

Installation

du manuel d’utilisation

1. Disposez le câble périphérique a n qu’il forme une boucle autour de la zone de travail.

2. Faites un oeillet au point où le câble guide sera connecté ultérieurement.

3. Acheminez le câble guide jusqu’au point du câble périphérique où il doit être connecté. Évitez de poser le câble dans des angles

serrés.

3. CONNEXION DU CABLE PERIPHERIQUE ET DU CABLE GUIDE

Voir chapitre

Installation

du manuel d’utilisation

1. Fixez le câble guide dans des verrous d’accrochage en bas de la station de charge.

2. Ouvrez les connecteurs et placez les extrémités du câble dans les rainures de chaque connecteur.

3. Serrez les connecteurs à l’aide d’une pince.

4. Coupez tout excédent de câble périphérique. Coupez 1 à 2 cm au-dessus des connecteurs.

5. Enfoncez le connecteur dans la broche de contact, indiquée par un AL (gauche) et AR (droite) sur la station de charge. Il est

important que le câble de droite soit connecté à la broche de droite et le câble de gauche, à la broche de gauche.

6. Branchez le connecteur à la broche de contact indiquée par Guide sur la station de charge.

4. CONNEXION DU CABLE GUIDE AU CABLE PERIPHERIQUE

Voir chapitre

Installation

du manuel d’utilisation

1. Coupez le câble périphérique à l’aide d’une pince coupante au centre de l’oeillet que vous avez fait à l’étape 2.2.

2. Branchez le câble guide au câble périphérique à l’aide des coupleurs fournis. Pressez complètement les coupleurs à l’aide

d’une pince réglable.

5. DÉMARRAGE ET ARRÊT

Voir chapitre

Fonctionnement

du manuel d’utilisation

DÉMARRAGE

1. Ouvrez la trappe du clavier.

2. Appuyez sur le bouton ON/OFF. L’écran s’allume.

3. Utiliser les boutons échés haut/bas et le bouton OK pour saisir le code PIN. Fermez le capot.

ARRÊT

Appuyez sur le bouton STOP.

6. RÉGLAGE DU ROBOT DE TONTE EN FONCTION DE VOTRE PELOUSE

Voir chapitre

Fonctionnement

du manuel d’utilisation

RÉGLAGE DU ROBOT DE TONTE EN FONCTION DE LA TAILLE DE VOTRE PELOUSE

Les résultats de tonte dépendent du temps de tonte. Ajustez le temps de tonte en fonction de votre pelouse à l’aide de la fonction

Programme. Vous décidez les heures de la journée et les jours de la semaine pour la tonte de votre pelouse. Le robot de tonte tond

environ

40-42

m² par heure et par jour. Si par exemple votre pelouse s’étend sur 300 m², il convient dès lors de faire fonctionner le

robot de tonte 7-7.5 heures par jour en moyenne.

7. MAINTENANCE

Voir chapitre

Entretien

du manuel d’utilisation

1. Mettez le produit hors tension durant tout le temps d’intervention sur celui-ci, comme par exemple lors du nettoyage ou du

remplacement des lames. Vériez que le voyant sur le clavier n’est pas allumé.

2. N’utilisez jamais de solvants pour le nettoyage.nettoyage.

3. Tous les raccordements de la station de charge (alimentation électrique, câble périphérique et câble guide) doivent être

débranchés en cas de risque d’orage.

4. Chargez complètement la batterie à la n de la saison avant de ranger le robot pour l’hiver.

QG_1140738_ROB_R400_R500_R600_201812.indd 4 2018-12-18 11:19:18

1. POSIZIONAMENTO E COLLEGAMENTO DELLA STAZIONE DI RICARICA

Vedere i capitolo

Installazione

del Manuale Operatore

1. Posizionare la stazione di ricarica in una posizione centrale nell’area di lavoro, su una supercie relativamente orizzontale

e con molto spazio di fronte alla stazione stessa.e con molto spazio di fronte alla stazione stessa.

2.Collegare il cavo a bassa tensione dell’alimentazione alla stazione di ricarica e all’alimentazione.

3.Collegare il cavo di alimentazione a una presa a muro da 100-240 V.

4. Collocare il rasaerba robotizzato nella stazione di ricarica per caricare la batteria durante la posa del cavo perimetrale.

Per accendere il prodotto, premere il pulsante ON/OFF.

2. POSA DEL CAVO PERIMETRALE E DEL CAVO GUIDA

Vedere il capitolo

Installazione

del Manuale Operatore

1. Estendere il cavo perimetrale assicurandosi che formi un anello intorno all’area di lavoro.

2.Predisporre un occhiello nel punto in cui il cavo guida verrà collegato più tardi.

3.Posare il cavo guida no al punto del cavo perimetrale in cui verrà e󰀨ettuato il collegamento. Nella stesura del cavo

evitare gli angoli stretti.

3. COLLEGAMENTO DEL CAVO PERIMETRALE E DEL CAVO GUIDA

Vedere il capitolo

Installazione

del Manuale Operatore

1. Fissare il cavo guida con chiusure a scatto sul lato inferiore della stazione di ricarica.

2.Aprire il connettore e appoggiare le estremità del cavo negli incavi di ogni connettore.

3.Premere i connettori insieme usando un paio di pinze.

4. Tagliare l’eventuale cavo perimetrale in eccesso. Tagliare a 1 o 2 cm sopra i connettori.

5. Premere i connettori sui pin di contatto della stazione di ricarica contrassegnati con AL (sinistra) e AR (destra)

È importante che il cavo di destra sia collegato al pin di contatto di destra e che il cavo di sinistra sia collegato al pin di

sinistra.

6.Fissare il connettore al pin di contatto marcato Guida presente sulla stazione di carico.

4. COLLEGAMENTO DEL CAVO GUIDA AL CAVO PERIMETRALE

Vedere il capitolo

Installazione

del Manuale Operatore

1. Tagliare il cavo perimetrale con dei tagliali al centro dell’occhiello predisposto al punto 2.2.

2. Collegare il cavo guida al cavo perimetrale usando i giunti in dotazione. Premere a fondo e contemporaneamente i

giunti con delle pinze regolabili.

5. AVVIAMENTO E ARRESTO

Vedere i capitolo

Operazione

del Manuale Operatore

AVVIAMENTO

1. Aprire il portello della tastiera.

2. Premere il pulsante ON/OFF. Il display si illumina.

3.Utilizzare i tasti freccia su/giù e il pulsante OK per inserire il codice PIN. Chiudere il portello.

ARRESTO

Premere il pulsante STOP.

6. ADEGUARE IL RASAERBA ALLE DIMENSIONI DEL PRATO

Vedere il capitolo

Operazione

del Manuale Operatore

I risultati di taglio dipendono dal tempo di rasatura. Regolare il tempo di rasatura più adatto al giardino, utilizzando la

funzione Programma. È possibile decidere in quali orari della giornata fare funzionare il rasaerba robotizzato. Il rasaerba

robotizzato taglia circa 40-42 m² per ora e giorno. Per esempio: se il vostro giardino è coperto da 300 m² di erba, il rasaerba

robotizzato deve funzionare in media 7-7.5 ore al giorno.

7. MANUTENZIONE

Vedere il capitolo

Manutenzione

del Manuale Operatore

1. Spegnere il prodotto durante tutti gli interventi sul prodotto, come la pulizia o la sostituzione delle lame. Controllare che

la spia di segnalazione non sia accesa.

2.Non utilizzare mai solventi per la pulizia.

3. Scollegare tutti i collegamenti alla stazione di ricarica (alimentazione, cavo perimetrale e cavo guida) se c’è il rischio di un

temporale.

4. Caricare completamente la batteria alla ne della stagione prima del rimessaggio invernale.

QG_1140738_ROB_R400_R500_R600_201812.indd 5 2018-12-18 11:19:18

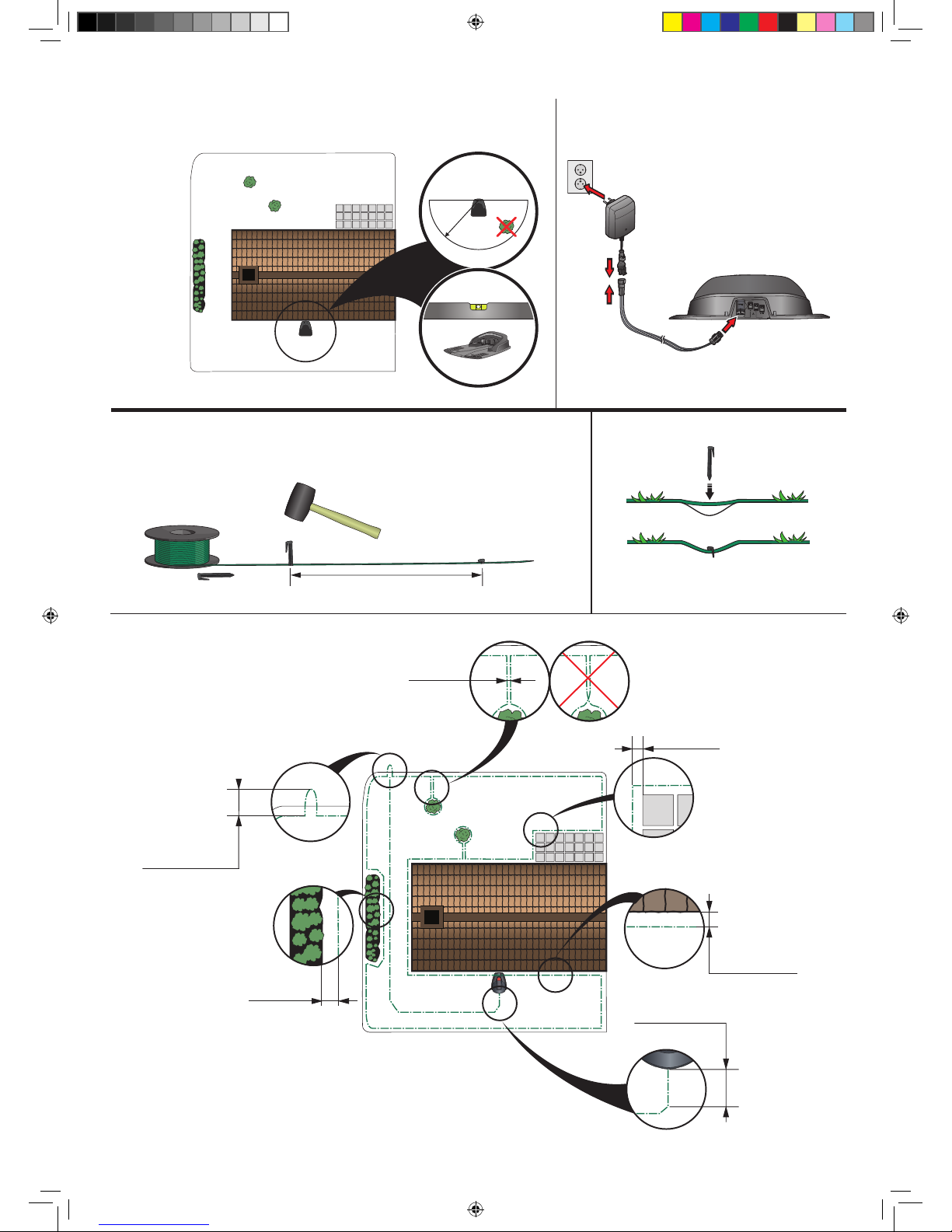

1. PLACEMENT OF AND CONNECTING THE CHARGING STATION

See chapter Installation in the Operator’s Manual

1. Place the charging station at a central position in the working area, with a lot of open space in front of the charging station

and on a relatively horizontal surface.

2.Connect the power supply’s low voltage cable to the charging station and the power supply.

3.Connect the power supply to a

100-240

V wall socket.

4. Place the robotic lawnmower in the charging station to charge the battery while the boundary wire is laid. Press the ON/

OFF button to turn the product on.

2. PLACEMENT OF THE BOUNDARY WIRE AND THE GUIDE WIRE

See chapter Installation in the Operator’s Manual

1. Lay the boundary wire so that it forms a loop around the working area.

2.Make an eyelet at the point where the guide wire will later be connected.

3.Run the guide wire to the point on the boundary loop where the connection will be made. Avoid laying the wire at tight

angles.

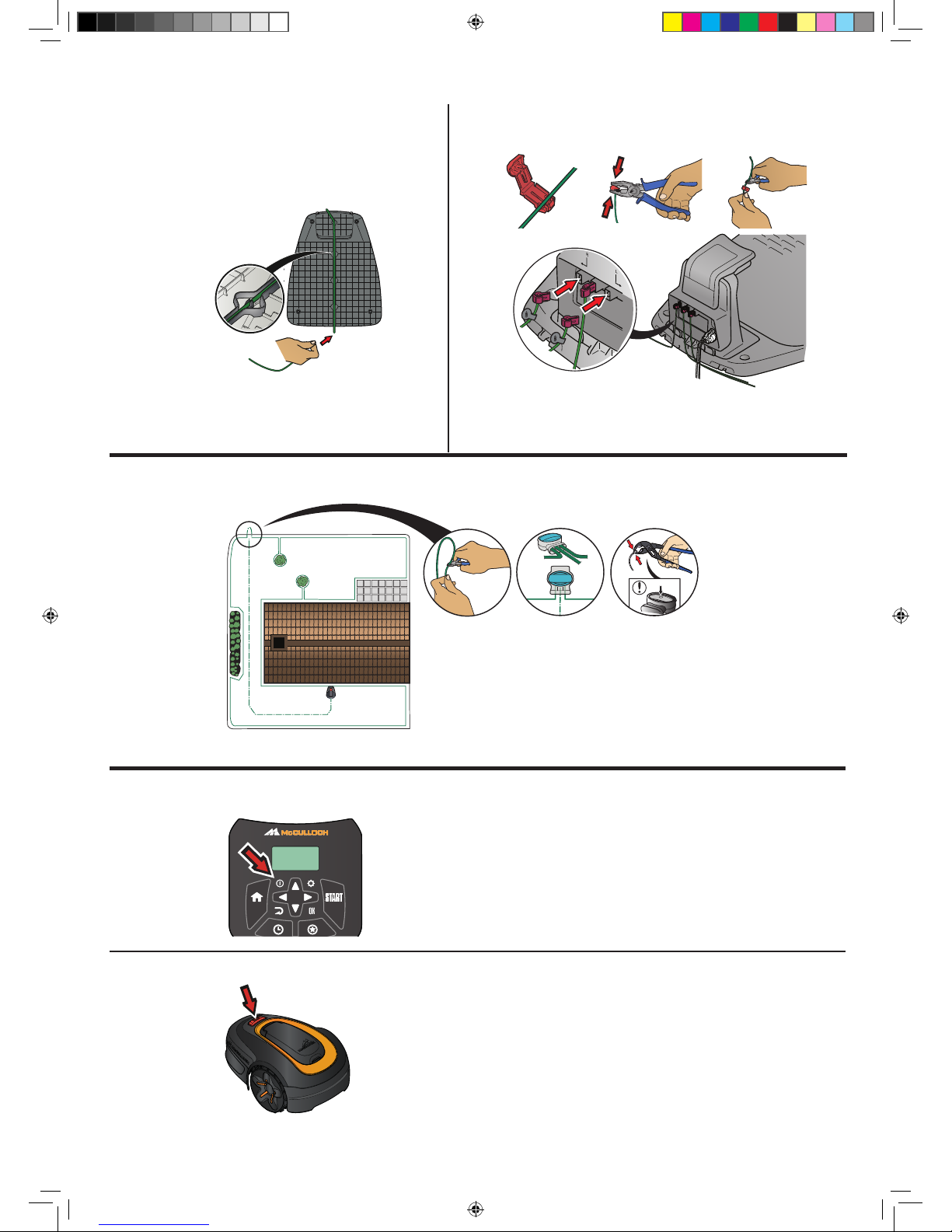

3. CONNECTING THE BOUNDARY WIRE AND THE GUIDE WIRE

See chapter Installation.in the Operator’s Manual

1. Fasten the guide wire in snap locks at the bottom of the charging station.

2.Open the connectors and lay the wire ends in the recesses on each connector.

3.Press the connectors together using a pair of pliers.

4. Cut o󰀨 any surplus boundary wire. Cut 1 to 2 cm / 0,4 to 0,8” above the connectors.

5. Press the connectors onto the contact pins, marked L (left) and R (right), on the charging station. It is important that the

right-hand wire is connected to the right-hand contact pin, and the left-hand wire to the left-hand pin.

6.Fasten the connector to the contact pin marked Guide on the charging station.

4. CONNECTING THE GUIDE WIRE TO THE BOUNDARY WIRE

See chapter Installation in the Operator’s Manual

1. Cut the boundary wire with a wire cutters at the centre of the eyelet that was made in step 2.2.

2. Connect the guide wire to the boundary wire using the accompanying couplers. Press the couplers completely together

with an adjustable pliers.

5. STARTING AND STOPPING

See chapter Operation in the Operator’s Manual

STARTING

1. Open the hatch to the keypad.

2. Push the ON/OFF button. The display is lit up.

3.Use the up/down arrow buttons and the OK button to enter the PIN code. Close the hatch.

STOPPING

Press the STOP button.

ADJUSTING THE ROBOTIC LAWNMOWER TO SUIT THE SIZE OF YOUR

LAWN

See chapter Operation in the Operator’s Manual

The mowing results depend on mowing time. Adjust the mowing time to suit your garden using the Schedule function. You

decide what times during the day the robotic lawnmower is to work. The robotic lawnmower mows about 40-42 m² / 430-452

sq. ft. per hour and day. For example; if your garden consists of 300 m² / 3200 sq. ft. of grass, the robotic lawnmower should

work on average 7-7.5 hours per day.

7. MAINTENANCE

See chapter Maintenance in the Operator’s Manual

1. Turn o󰀨 the product during all work on the product, such as cleaning or replacing the blades. Check that the indicator lamp

on the keypad is not lit.

2.Never use solvents for cleaning.

3. All connections to the charging station (power supply, boundary and guide wire) must be disconnected if there is a risk of a

thunderstorm.

4. Fully charge the battery at the end of the season before winter storage.

QG_1140738_ROB_R400_R500_R600_201812.indd 6 2018-12-18 11:19:18

5STARTEN / DÉMARRAGE / AVVIAMENTO / STARTING

STOPPEN / ARRÊT / ARRESTO / STOPPING

QG_1140738_ROB_R400_R500_R600_201812.indd 7 2018-12-18 11:19:19

www.mcculloch.com

12 "

114 07 38-39

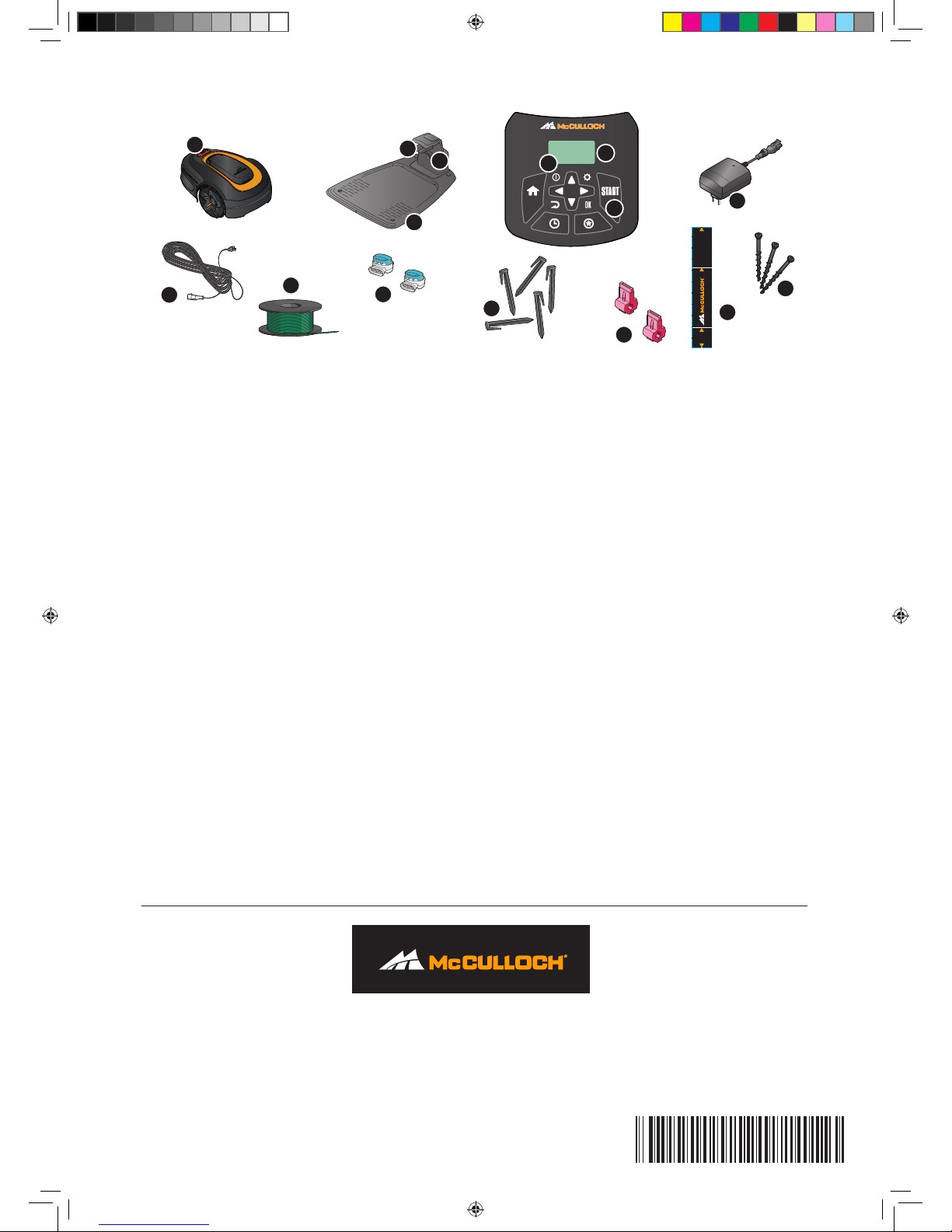

What is what?

1. On/Off

2. STOP button

3. Charging strip

4. LED for function check

of the boundary and

guide wires

5. Cutting height indication

6. Display

7. Keypad

8. Charging station

9. Power supply

10. Low voltage cable

11. Wire for boundary and

guide*

12. Couplers*

13. Stakes*

14. Connectors*

15. Measurement gauge

16. Screws for securing the

charging station

* Included in Installation kit, not

included in the purchase of

the robotic lawnmower.

Descrizione delle parti

1. On/Off

2. Pulsante STOP

3. Striscia di ricarica

4. LED per il controllo del

funzionamento dei cavi

perimetrale e guida

5. Indicazione dell’altezza di

taglio

6. Display

7. Tastiera

8. Stazione di ricarica

9. Alimentazione

10. Cavo a bassa tensione

11.

Matassapercavoperimetrale

guida*

12. Giunti*

13. Picchetti*

14. Connettori*

15. Astina di misurazione

16.

Chiodi per fissare la stazione

di ricarica

* Incluso nel kit di installazione,

non incluso nell’acquisto del

rasaerba robotizzato.

Quels sont les

composants ?

1. On/Off

2. Bouton STOP

3. Contacts de charge

L E D d e f o n c t i o n n e m e n t d u

câble périphérique et du

câble guide

Indication de la hauteur de

oupe

6. Écran

7. Clavier

8. Station de charge

9. Alimentation électrique

10. Câble basse tension

11. Câble périphérique et

guide*

12. Coupleurs*

13. Tuteurs*

14. Raccords*

15. Règle

16. Vis pour fixation de la

station de charge

* Inclus dans kit d’installation,

non inclus à l’achat du robot

tondeuse.

Was ist was?

1. Ein-/Aus

2. STOP-Taste

3. Ladekontakte

LED für Funktionsprüfung des

Begrenzungskabels und

Suchkabels

5. Schnitthöhenanzeige

6. Display

7. Tastatur

8. Ladestation

9. Stromversorgung

10. Niederspannungskabel

11.

Begrenzungs- und Suchkabel*

12. Verbinder*

13. Pflöcke*

14. Verbinder*

15. Lineal

16. Schrauben zum Befestigen

der Ladestation

* Im Installations-Kit enthalten,

jedoch nicht beim Kauf des

Mähroboters.

QG_1140738_ROB_R400_R500_R600_201812.indd 8 2018-12-18 11:19:20

Autres manuels pour ROB S400

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels McCulloch Tondeuse à gazon

McCulloch

McCulloch MM56-675DWA Manuel utilisateur

McCulloch

McCulloch 96141016201 Manuel utilisateur

McCulloch

McCulloch M55H53FD Manuel utilisateur

McCulloch

McCulloch M40-125 CLASSIC+ Manuel utilisateur

McCulloch

McCulloch YP12597HRB Manuel utilisateur

McCulloch

McCulloch 96141003802 Manuel utilisateur

McCulloch

McCulloch M12592 RB Manuel du propriétaire

McCulloch

McCulloch M145-97HRB Manuel utilisateur

McCulloch

McCulloch M56-875DWA Manuel utilisateur

McCulloch

McCulloch M53-650CMDW Manuel utilisateur

McCulloch

McCulloch MC20V42YT Manuel du propriétaire

McCulloch

McCulloch M175H38RB Manuel utilisateur

McCulloch

McCulloch ZM3016 BF Manuel utilisateur

McCulloch

McCulloch 532 43 18-99 Rev. 1 Manuel utilisateur

McCulloch

McCulloch LZ145H92RBK Manuel utilisateur

McCulloch

McCulloch PM655FWG Guide de configuration

McCulloch

McCulloch 96041011600 Manuel utilisateur

McCulloch

McCulloch 96041009700 Manuel utilisateur

McCulloch

McCulloch M3750SM Manuel utilisateur

McCulloch

McCulloch 532 43 29-74 Manuel utilisateur

McCulloch

McCulloch M53-190WFX Manuel utilisateur

McCulloch

McCulloch M145-97T Manuel utilisateur

McCulloch

McCulloch 14596 Manuel du propriétaire

McCulloch

McCulloch M51-140F Manuel utilisateur

Manuels Tondeuse à gazon populaires d'autres marques

RHINO

RHINO 1958 Manuel utilisateur

Wolf Garten

Wolf Garten Compact plus 40 B Manuel utilisateur

Cub Cadet

Cub Cadet LTX 1045 Manuel utilisateur

Craftsman

Craftsman 917.378461 Manuel utilisateur

GGP ITALY SPA

GGP ITALY SPA CR/CS 434 SERIES Manuel utilisateur

Challenge

Challenge CH18V2 Instructions de fonctionnement

TALEN TOOLS

TALEN TOOLS AVR HGM30 Manuel utilisateur

DEWEZE

DEWEZE ATM-725 Manuel d'utilisation

Weed Eater

Weed Eater 180083 Manuel utilisateur

Husqvarna

Husqvarna Poulan Pro PP185A42 Manuel utilisateur

Better Outdoor Products

Better Outdoor Products Quick Series Manuel utilisateur

Cub Cadet

Cub Cadet 23HP Z-Force 60 Manuel d'utilisation

MTD

MTD 795, 792, 791, 790 Manuel utilisateur

Toro

Toro Groundsmaster 3505-D Manuel utilisateur

Dennis

Dennis FT 610 Manuel utilisateur

AIRFORCE

AIRFORCE F-15 Gen 3 Manuel utilisateur

MTD

MTD 126-220-000 Manuel utilisateur

Toro

Toro 74806 Manuel utilisateur
