Maytag CHMEX8836 Manuel utilisateur

CHIMNEY COVER EXTENSIONS

INSTALLATION

GUIDE

Model Number: CHMEX8836 CHMEX8036 CHMEX8136

TABLE OF CONTENTS

Installation...............................................................1-2

INSTALLATION

37 3/8"

37 7/8"–74 1/4"

35 3/8"

35 7/8"–70 1/4"

46"

47" – 59”

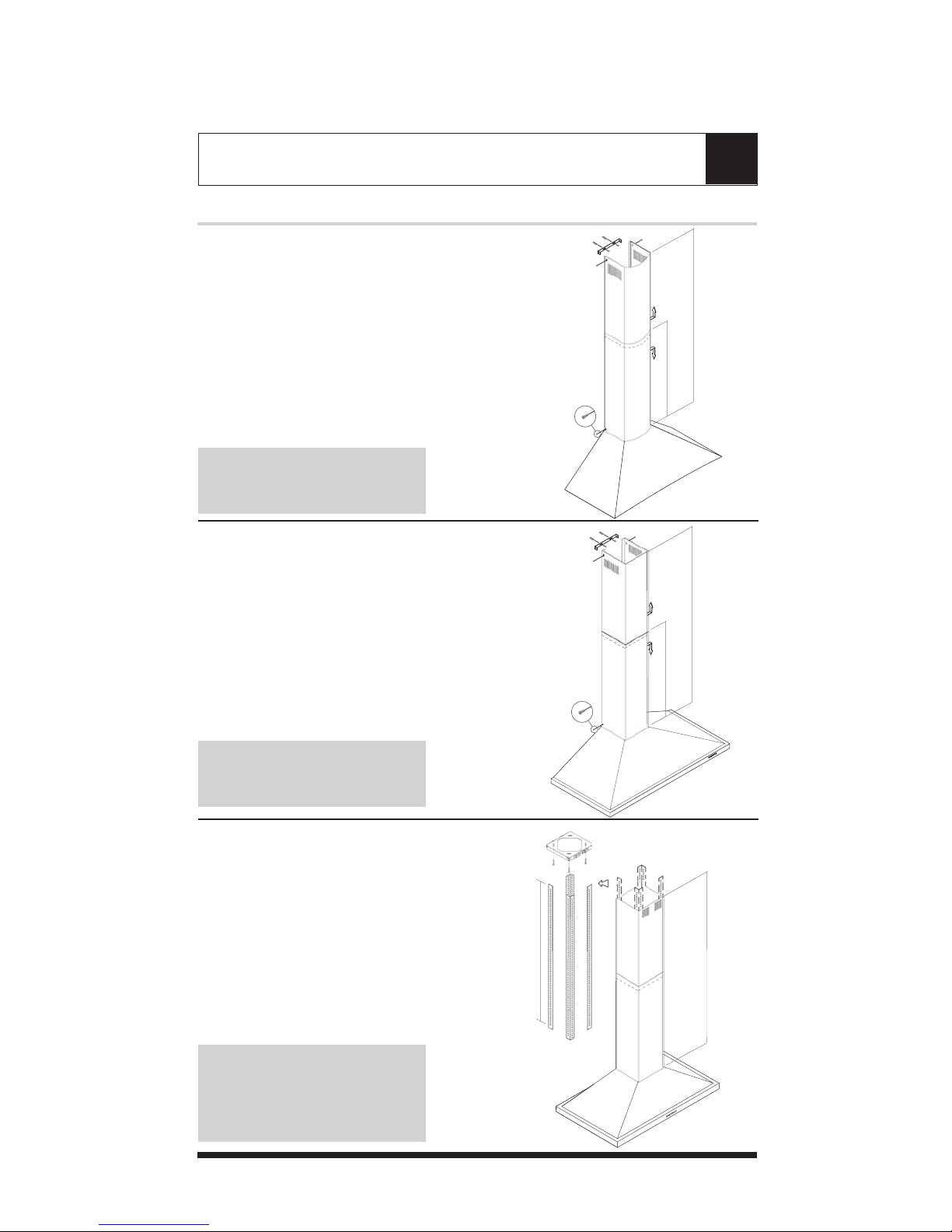

1. Mount wall bracket (supplied

with rangehood).

2. Screw lower portion of extension

onto rangehood and screw upper

portion onto wall bracket.

108” min - 148” max

1. Mount wall bracket (supplied

with rangehood).

2. Screw lower portion of extension

onto rangehood and screw upper

portion onto wall bracket.

108” min - 147” max, 9’ - 12’

1. Mount ceiling plate (supplied

with rangehood).

2. Replace support arms (supplied

with rangehood) with new extension

support arms and install as shown in

hood installation instructions.

116” min - 132” max, 9.5’ - 11’

CHMEX8836 Chimney Cover Extension

for JXT8836 Hood

CHMEX8036 Chimney Cover Extension

for JXT8030, JXT8036, JXT8042 Hoods

CHMEX8136 Chimney Cover Extension

for JXT8136, JXT8142 Hood

Package contains:

2 - Duct covers

1 - Bag of mounting screws

Package contains:

2 - Duct covers

1 - Bag of mounting screws

Package contains:

2 - Duct covers

4 - Support arms

2 - “U” brackets

1 - Bag of mounting screws

INSTALLATION 2

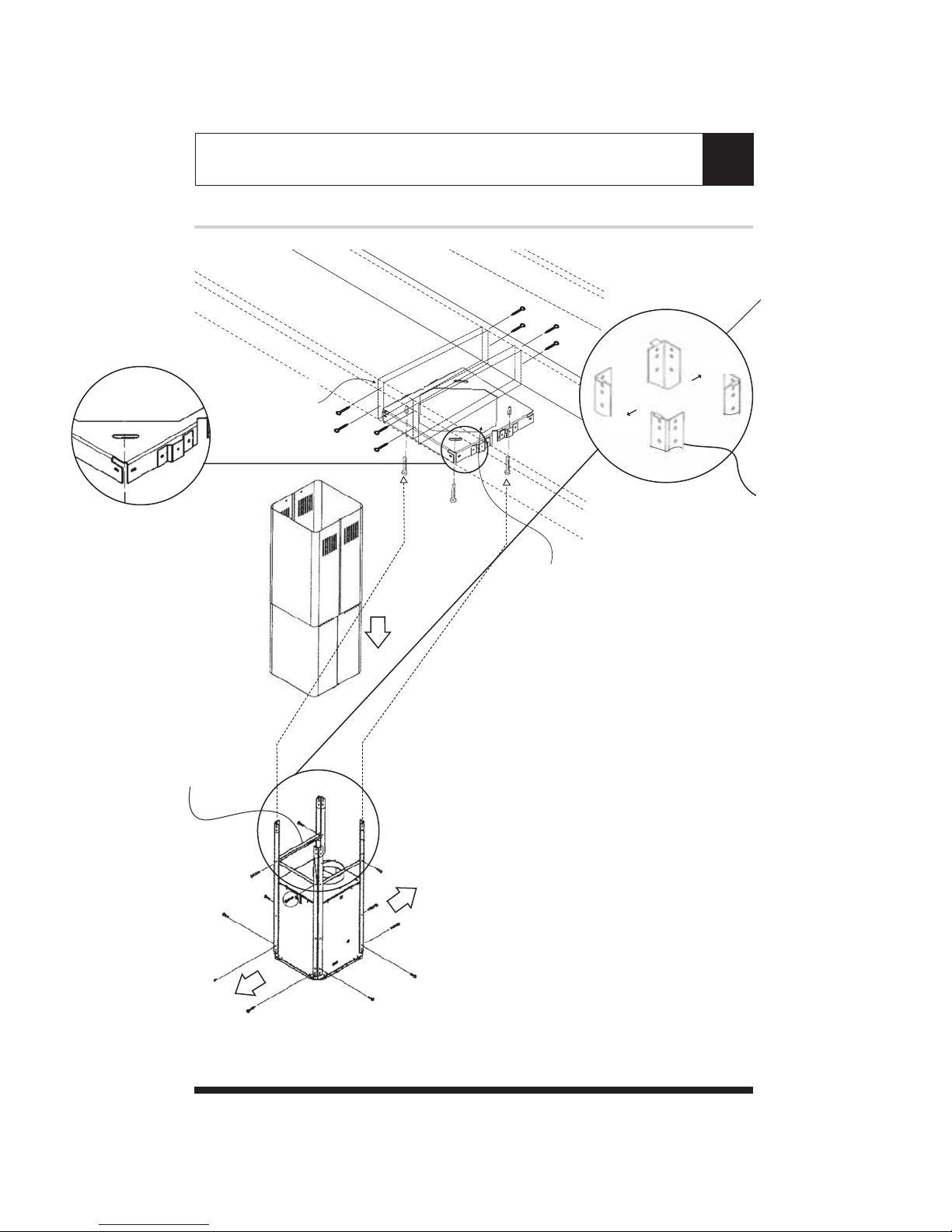

EXTENSION KIT INSTALLATION FOR CHMEX8136

Mounting the Range Hood

1. Add and secure blockings (minimum 2x4 studs)

onto ceiling joist.

2. Center, mark and fasten Ceiling Plate onto ceiling

where hood is to be hung. Make sure front of

bracket is facing as shown on diagram.

3. Determine height of hood, measure and attach four

extension arms onto blower unit with screws provided;

use predrilled holes on blower unit and support arms.

Make sure tabs on top of the arms are facing out for the

front, and sideways for the rear, as shown on diagram.

Attach support “U” bracket.

4. Slide telescopic duct covers onto the top of the

blower unit.

5. Attach duct work to the ceiling and position the electrical.

6. Lift blower unit and fasten to Ceiling Plate (lock tabs on

support frame into slots on CeilingPlate); secure support

frame to Ceiling Plate with screws provided.

7. Connect duct work and electrical to the blower unit.

(slide duct covers up to gain access to the top of the

blower unit).

Add Blockings

Fasten Support Fram

front

rear

Rear

Front

Support U Bracket

Fasten Ceiling Plate

Extension Arms with

Tabs position

Dimensions of

Extension Arms 46”

Front

RALLONGES POUR CACHE

DE CHEMINÉE

Numéro de modèle: CHMEX8836 CHMEX8036 CHMEX8136

TABLE DES MATIÈRES

Installation...............................................................1

INSTALLATION

GUIDE

INSTALLATION

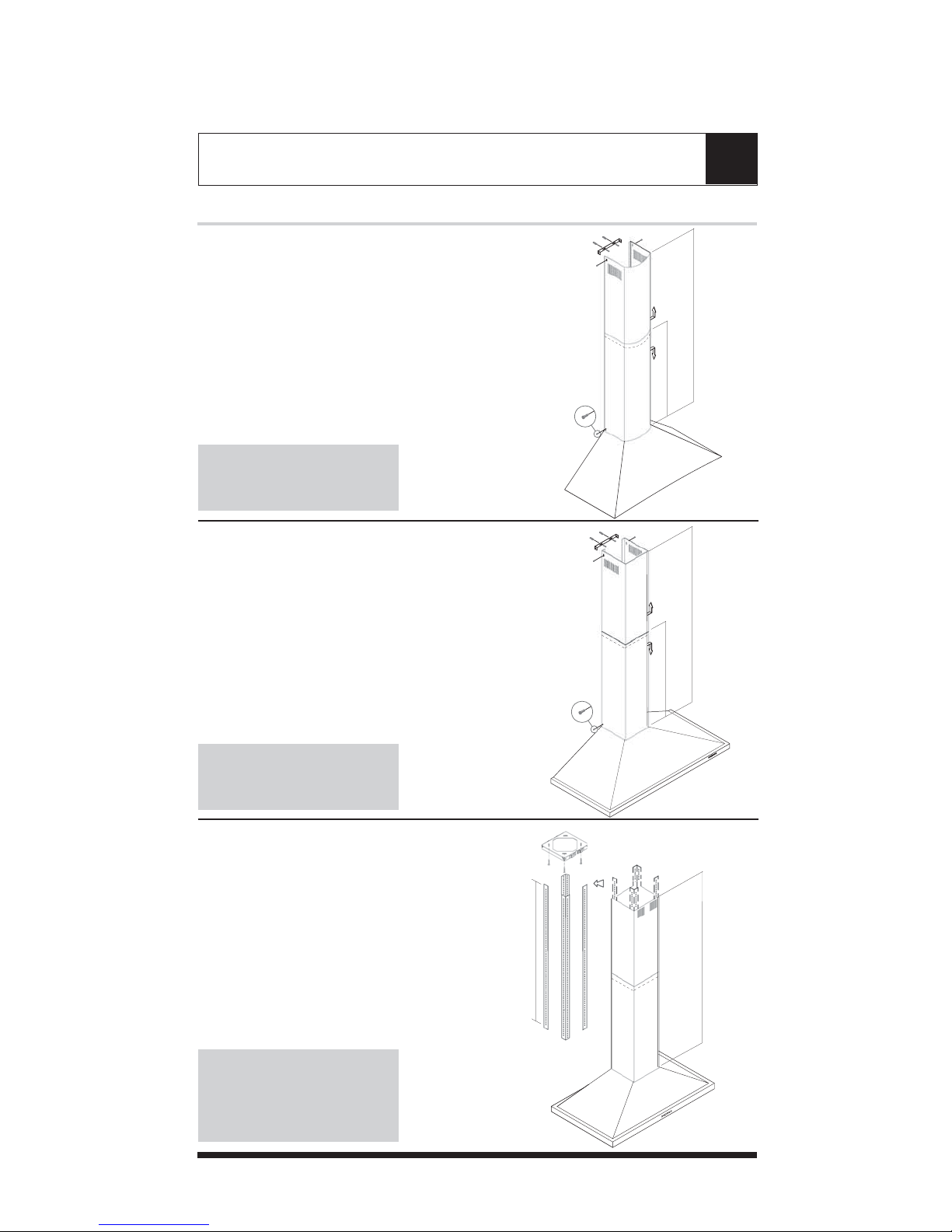

1. Montez le support mural (fourni avec la hotte).

2. Vissez la partie inférieure de la rallonge

sur la hotte et vissez la partie supérieure sur

le support mural.

274.32cm (108po) minimum– 375.92cm

(148po) maximum

1. Montez le support mural (fourni avec

la hotte).

2. Vissez la partie inférieure de la rallonge sur

la hotte et vissez la partie supérieure sur le

support mural.

274.32cm (108po) minimum– 373.40cm

(147po) maximum, 2.7m–3.65m (9’–12’).

1. Montez la plaque d’assujettissement au

plafond (fourni avec la hotte).

2. Remplacez les bras de soutien (fournis

avec la hotte) par les nouvelles bras de

rallonge et installez en suivant les instructions

du guide d’installation de la hotte.

294.64 cm minimum– 335.28 cm

maximum, 2.94m–3.35m.

CHMEX8836 Rallonge pour Cache de Conduit de

Cheminée pour Hotte JXT8836

CHMEX8036 Rallonge pour Cache de Conduit de

Cheminée pour Hottes JXT8030, JXT8036, JXT8042

CHMEX8136 Rallonge pour Cache de Conduit

de Cheminée pour Hottes JXT8136, JXT8142

94.9cm

94.9cm -

188.6cm

89.8cm

116.8cm

119.4cm -

149.9cm

Sont fournis :

2 - Caches de conduit

1 - Paquet de vis de montage

Sont fournis :

2 - Caches de conduit

1 - Paquet de vis de montage

Sont fournis :

2 - Caches de conduit

4 - Bras de soutient

2 - Bras de soutient en U

1 - Paquet de vis de montage

89.8cm -

178.4cm

INSTALLATION 2

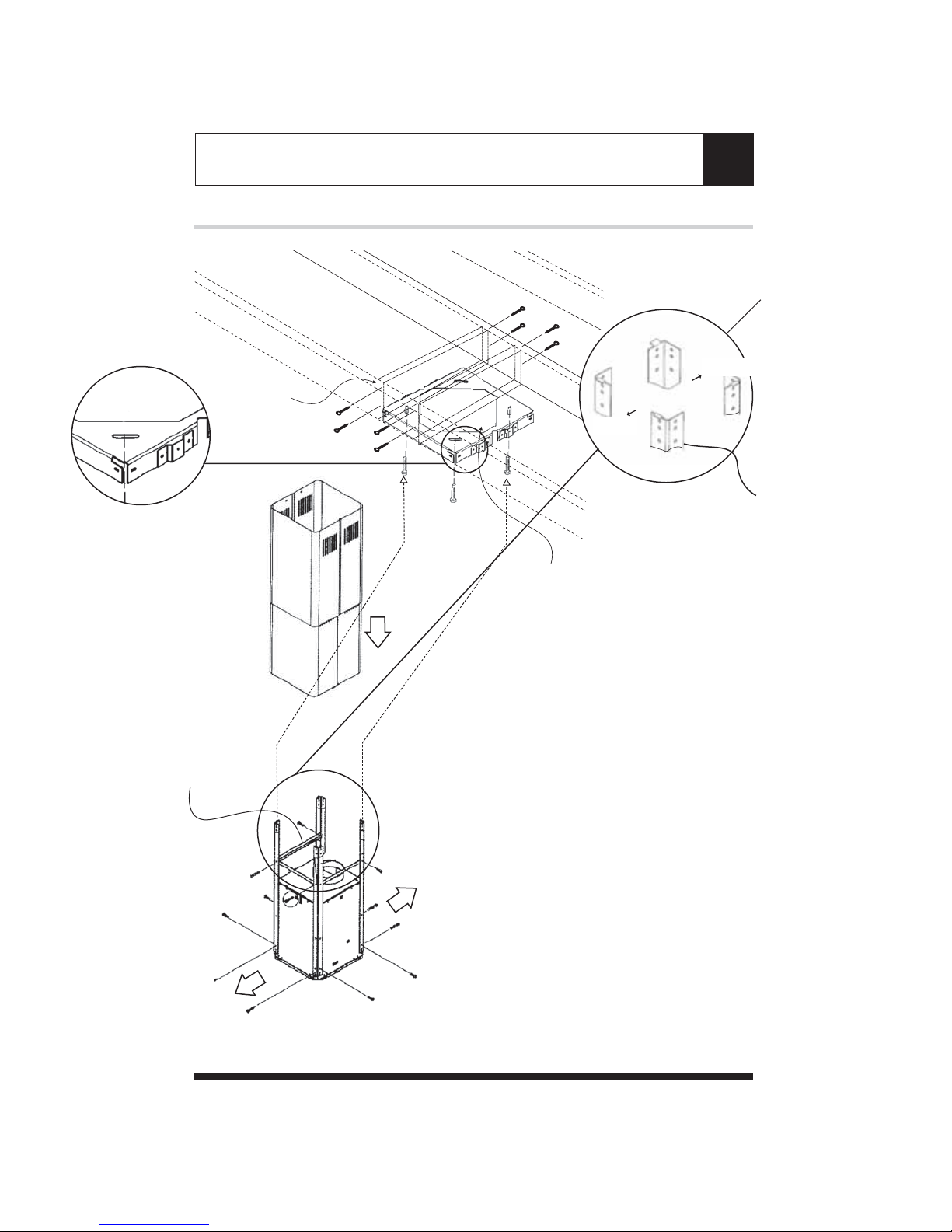

EXTENSION KIT INSTALLATION FOR CHMEX8136

Montage de la hotte de cuisinière

1. Placez les matériaux d’assujettissement (minimum 2

morceaux de 2 x4 ).

2. Centrez la plaque d’assujettissement sur le plafond, tracez

un point de repère puis xez-la à l’emplacement de pose

de la hotte. Assurez-vous que l’avant du support pointe du

côté indiqué dans le schema.

3. Determinez la hauteur de la hotte, eectuez les mesures

necessaires puis xez les quatres bras de support sur la

souante à l’aide des vis fournies; utilisez les avant-trous

de la hotte et des bras de support. Asssurez-vous que les

languettes situées sur les bras de support pointent vers

l’extérieur pour l’avant, et sur les côtés pour l’arrière, tel

qu’indiqué sur le schéma. Fixez le bras de soutient en U.

4. Faite glisser les caches de conduits télescopiques sur la

partie supérieure de la souante.

5. Attachez le conduit au plafond et les composants élétriques.

6. Soulevez la souante. Verrouillez ensuite les languettes du

cadre de support dans les fentes de la plaque d’assujettis

ment pour la xer au plafond. Attachez le cadre de support

à la plaque d’assujettissement l’aide des vis fournies.

Attachez le cadre de support.

7. Branchez la canalisation et les composants éléctriques à la

souante. (Remontez les caches de conduits en les faisant

glisser pour accéder à la partie supérieure de la souante.)

Add Blockings

Fasten Support Fram

front

rear

Arrière

Avant

Bras de soutient en U

Ajoutez les

matériaux

d’assujettisement

Plaque d’assujettissement au plafond

Bras de support avec

positions des languettes

Dimensions des

rallonges 116.8cm

Avant

Arrière

EXTENSIONES DE LA CUBIERTA

DE LA CHIMENEA

Número de Modelo: CHMEX8836 CHMEX8036 CHMEX8136

CONTENIDOS

Instalación...............................................................1-2

INSTALACION

GUIA

INSTALACION

1. Monte el soporte de pared (incluído con

la campana).

2. Atornille la parte inferior de la extensión a la

campana y atornille la parte superior al

soporte de pared.

274.32cm (108”) min - 375.92cm (148”) max

1. Monte el soporte de pared (incluído con la campana).

2. Atornille la parte inferior de la extensión a la campana

y atornille la parte superior al soporte de pared.

274.32cm (108”) min - 373.40cm (147”) max,

2.7m - 3.65m (9’-12’)

1. Monte la placa de techo (incluída con la campana).

2. Reemplace los brazos de soporte (incluídos con la

campana) por los nuevos brazos de soporte de

extensión e instale como se muestra en las instruc

ciones de instalación de la campana.

Extensión de la Cubierta de la Chimenea

CHMEX8836 para Campana JXT8836

Extensión de la Cubierta de la Chimenea

CHMEX8036 para Campanas JXT8030, JXT8036, JXT8042

Extensión de la Cubierta de la Chimenea

CHMEX8136 para Campana JXT8136, JXT8142

94.9cm

94.9cm -

188.6cm

89.8cm

89.8cm -

178.4cm

119.4cm -

149.9cm

116.8cm

Paquete contiene:

2 - Cubiertas para el tubo de extraccion

1 - Bolsa de tornillos para el montado

Paquete contiene:

2 - Cubiertas para el tubo de extraccion

1 - Bolsa de tornillos para el montado

Paquete contiene:

2 - Cubiertas para el tubo de extraccion

4 - Brazos de soporte

2 - Soportes tipo “U”

1 - Bolsa de tornillos de montado

294.64 cm minimum– 335.28 cm

maximum, 2.94m–3.35m.

INSTALACION 2

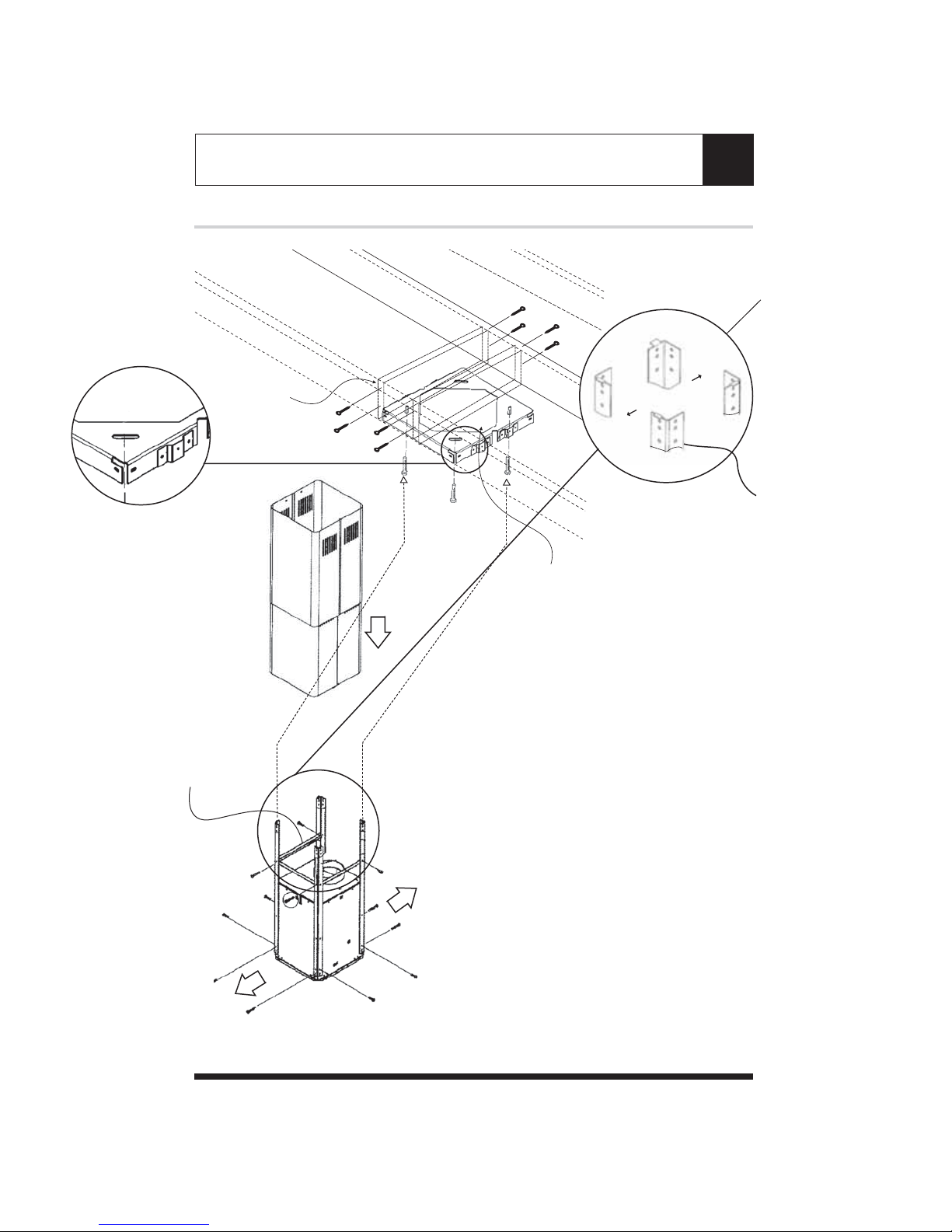

INSTALACION DEL PAQUETE DE EXTENSION PARA CHMEX8136

Montando la Campana de Cocina

1. Agregue y arme los bloqueadores al techo (mínimo postes de 2x4).

2. Centre, marque y asegure la Placa para el Techo en el lugar donde

se colgará la campana. Asegúrese de que la parte frontal del sujetador

de pared esté en la dirección indicada en el diagrama.

3. Determine la altura de la campana, mida y je cuatro brazos de

extensión a la unidad de extracción con los tornillos que se proporcio

nan; utilice los oricios pre-hechos en la unidad de extracción y en los

brazos de soporte. Asegúrese de que las proyecciones de la parte

superior de los brazos de soporte estén dirigidas hacia afuera para el

frente, y hacia los lados para la parte posterior, como se muestra en

el diagrama. Fije los sujetadores de soporte tipo “U”.

4. Deslice los cobertores de la tubería telescópica sobre la unidad de

extración.

5. Fije la tubería de extracción al techo y posicione el sistema eléctrico.

6. Levante la unidad de extracción y fíjela a la Placa para el Techo

(enganche las proyecciones del marco de soporte en las ranuras de

la Placa para el Techo); asegure el marco de soporte a la Placa para el

Techo usando los tornillos que se proporcionan.

7. Conecte la tubería y el cableado eléctrico a la unidad de extracción.

(deslice los cobertores de la tubería hacia arriba para ganar acceso a

la parte superior de la unidad de extracción).

Add Blockings

Fasten Support Fram

front

rear

Posterior

Frontal

Sujetador de soporte

tipo “U”

Asegure la placa para el techo

Brazos de soporte con

posición de proyecciones

Dimensiones de los

brazos de extensión

116.8cm.

Frontal

Posterior

Agregue los

bloqueadores
