Marklin 76371 Manuel utilisateur

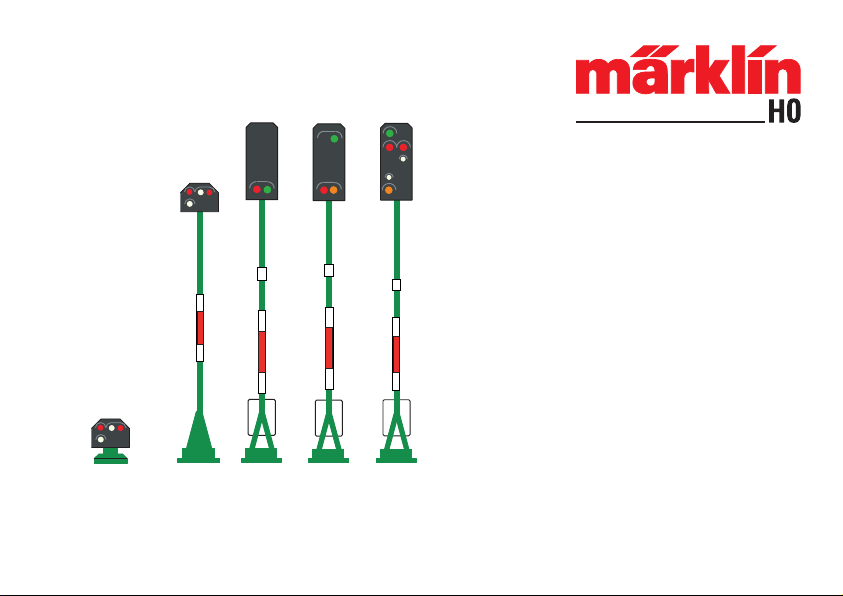

76371, 76372, 76391, 76393, 76394

Lichtsignale

Inhaltsverzeichnis Seite

Signalbilder beim Vorbild 3

Wichtige Hinweise 6

Programmieren 6

Aufbau 18

Table of Contents Page

Signal Aspects in the Prototyp 3

Important Notes 7

Programming 7

Setup 18

Sommaire Page

Positions signalétiques réelles 3

Information importante 9

Programmation 9

Montage 18

Inhoudsopgave Pagina

Seinbeelden bij het voorbeeld 4

Belangrijke aanwijzing 10

Programmeren 10

Opbouwen 18

Indice de contenido Página

Posiciones de las señales en la realidad 3

Notas importantes 12

Programación 12

Conexión 18

Indice del contenuto Pagina

Aspetti del segnalamento nel caso del prototipo 3

Avvertenze importanti 13

Programmazione 13

Collegamento 18

Innehållsförteckning Sida

Signalbilder hos förebilden 3

Viktig information 15

Programmeringen 15

Anslutning 18

Indholdsfortegnelse Side

Signalbilleder på forbilledet 3

Vigtige bemærkninger 16

Programmeres 16

Tilslutning 18

Signalbilder beim Vorbild

Signal Aspects in the Prototyp

Positions signalétiques réelles

Seinbeelden bij het voorbeeld

Signalbild Gleissperrsignal (76371, 76372):

Signal indication of the platform blocking signal (76371, 76372):

Aspect du signal de barrage (76371, 76372):

Seinbeeld hoofdsein (76371, 76372):

Imagen de la señal de bloqueo de la vía (76371, 76372):

Aspetto del segnale basso di manovra (76371, 76372):

Signalschema spårspärrsignal (76371, 76372):

Signalbillede sporspærresignal (76371, 76372):

Bedeutung:

Meaning:

Signiﬁcation:

Betekend:

Signiﬁcado:

Signiﬁcato:

Innebörd:

Betydning:

Rangierfahrt erlaubt

Switching Maneuver Allowed

Circulation autorisée

rangeren toegestaan

Aniobras permitidas

Manovra consentita

rangerfart tillåtet

Rangering tilladt

Halt

Stop

Arrêt

Stop

Paro

Arresto

Stopp

Stop

Posiciones de las señales en la realidad

Aspetti del segnalamento nel caso del prototipo

Signalbilder hos förebilden

Signalbilleder på forbilledet

Signalbilder beim Vorbild

Signal Aspects in the Prototyp

Positions signalétiques réelles

Seinbeelden bij het voorbeeld

Signalbild Hauptsignal:

Signal aspect for a home signal:

Position de signal principal :

Seinbeeld hoofdsein:

Posición señal principal:

Aspetti di segnalamento di un segnale

principale:

Signalbild huvudsignal:

Signalbillede for hovedsignal:

Bedeutung:

Meaning:

Signiﬁcation :

Betekend:

Signiﬁcado:

Signiﬁcato:

Innebörd:

Betydning:

Fahrt

Voie libre

Rijden

Marcha

Via libera

Körning

Kør

Halt

Stop

Arrêt

Stop

Paro

Arresto

Stopp

Stop

Langsamfahrt

Proceed Slowly

Ralentissement

Langzaam rijden

Marcha lenta

Rallentamento

Krypfart

Langsom kørsel

Halt - Rangierfahrt erlaubt

Stop - Switching

Maneuver Allowed

Arrêt, sauf manoeuvres

Stop, rangeren toegestaan

Paro-maniobras permitidas

Arresto-movimento di

manovra consentito

Stopp-rangerfart tillåtet

Stop - Rangering tilladt

Posiciones de las señales en la realidad

Aspetti del segnalamento nel caso del prototipo

Signalbilder hos förebilden

Signalbilleder på forbilledet

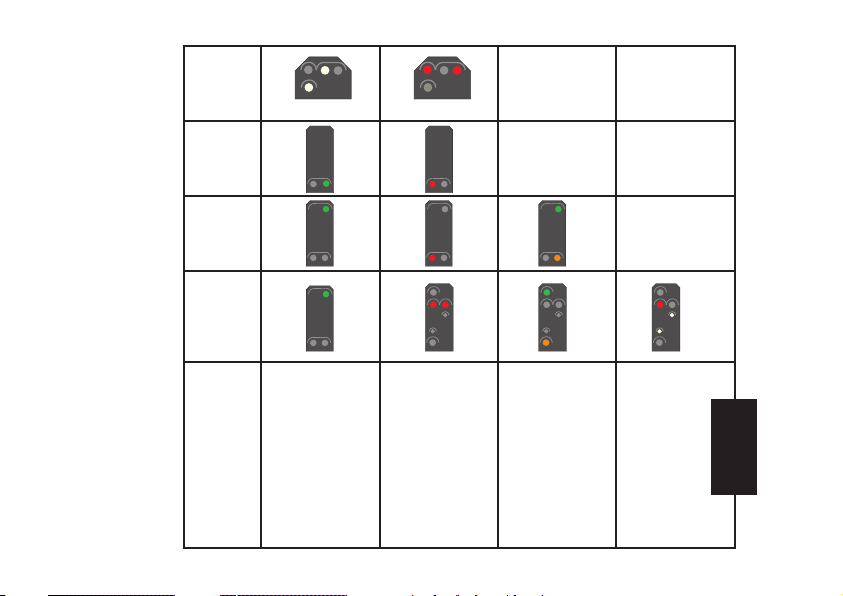

76394 76394 76394 76394

76393 76393 76393

76391 76391

76371

76372

76391

76393

76394

ein

branché

aan

encendida

inserita

till

til

aus

off

débranché

uit

apagada

esclusa

från

fra

ein

branché

aan

encendida

inserita

till

til

ein

branché

aan

encendida

inserita

till

til

Fahrstrom:

Track Current:

Courant traction :

Rijstroom:

Corriente de tracción:

Corrente di trazione:

Körström:

Kørestrøm:

Wichtige Hinweise

• ACHTUNG! Funktionsbedingte scharfe Kanten und

Spitzen.

• http://www.maerklin.com/en/imprint.html

Die H0-Lichtsignale aus dieser Elektronik-Serie bieten

folgende Eigenschaften:

• Alle Hauptsignale bestehen aus einem Signal-Steuer-

modul und dem zugehörigen Signalmast

• Die Signale können konventionell (Trafo 66470, Stellpult

72720) oder Digital (z. B. mit Keyboard 6040, Central

Station oder Mobile station 60653) geschaltet werden.

Beim Schalten über Digital ist kein weiterer Decoder

notwendig.

• Vorbildgerecht geschieht das Umstellen der Signalbilder

durch weiches Überblenden.

• Bei Stellung „Langsamfahrt“ ist der Bediener für eine

Anpassung der Geschwindigkeit zuständig.

• Das Signal-Steuermodul kann nur zum Ansteuern der

Signale aus der zugehörigen Märklin-Serie verwendet

werden.

!Während der Programmierung darf kein Fahrbetrieb

stattﬁnden. Beachten Sie, dass der Programmiervorgang

abgebrochen wird, wenn für die Dauer von 30 Sekunden

keine Eingaben erfolgen.

Richten Sie die zu programmierenden Signale auf Ihrem

Keyboard ein. Geben Sie die Schaltzeit für das Program-

Drücken Sie die Taste „Stop“, um die Stromversorgung zu

unterbrechen und schließen Sie das Signal an den Hauptgleis-

oder Programmiergleisanschluß an (Seite 18). Achten Sie bitte

darauf, dass der mit Karton umhüllte

Drahtbügel (Program-

mierbügel) auf der Unterseite des Decoders eingehakt ist.

Programmieren

mieren auf 1000 ms ein. Tippen Sie nun auf dieses Symbol

und bestätigen Sie die nachfolgenden Meldungen.

76391: Hp1 76371: Sh1

76372: Sh1

76394:

HP1 => Sh1 76393:

HP1 => HP2

Durch erneutes Drücken der Taste „Stop“ die Stromversor-

gung wieder einschalten.

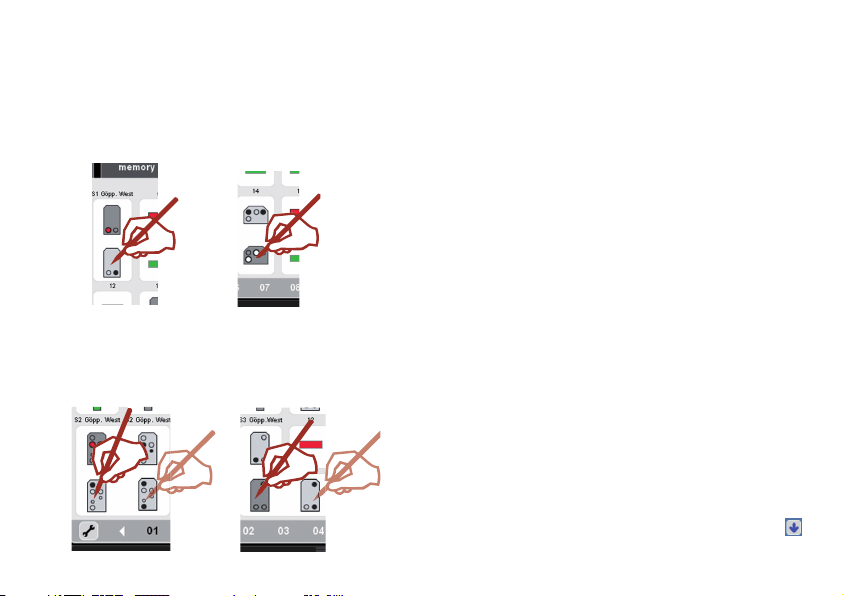

Im aktiven Programmiermodus blinken nun Signalbilder im

Wechsel. Drücken Sie nun das Signalbild des eingerichteten

Lichtsignals auf dem Keyboard der Central Station.

Bei einem mehrbegrifﬁgen Signal blinken anschließend

weitere Signalbilder im Wechsel. Die einzelnen Schritte

entnehmen Sie den nachfolgenden Beispielen.

Important Notes

• WARNING! Sharp edges and points required for opera-

tion.

• http://www.maerklin.com/en/imprint.html

The H0 color light signals from this electronic series offer

the following features:

• All home signals consist of a signal control module the

signal mast that goes with it.

• These signals can be operated conventionally (6646/66470

transformer, 72720 control box) or digitally (example: with

6040 Keyboard, Central Station, Mobile Station 60653). No

additional decoder is required when operating the signals

digitally.

• The change in the signal aspects happens prototypically

with a gentle changeover.

• When the signal is set at ”slow“, the operator is responsi-

ble for adjusting the speed of the train.

• The signal control module can only be used to control

signals from the Märklin series that belong to it.

Programming

! No locomotives may be run during the programming pro-

cedure. Please note that the programming procedure will

be stopped if there are no entries made within 30 seconds.

Set up on your Keyboard beforehand the signals to be

programmed. Enter the switching time at 1,000 millise-conds

for the programming procedure. Now click on this symbol

and conﬁrm the messages that comeafterward.

Press the “Stop“ button in order to interrupt the current and

connect the signal to the main track or to the programming

track (page 18). Make sure that the wire bracket (program-

ming bracket) surrounded with cardstock is clipped onto

the underside of the decoder. Turn the current back on by

pressing the “Stop“ button again.

76391: Hp1 76371: Sh1

76372: Sh1

76394:

HP1 => Sh1 76393:

HP1 => HP2

Changing signal aspects will now blink in the active pro-

gramming mode. Now press the signal image for the color

light signal set up on the Keyboard on the Central Station.

With a signal with more than 2 aspects other signal aspects

will alternately blink. The individual steps for these signals

can be found in examples further down on this page.

Information importante

• ATTENTION! Pointes et bords coupants lors du fonction-

nement du produit.

• http://www.maerklin.com/en/imprint.html

Les signaux lumineux principaux H0 de cette série

électronique ont les caractéristiques suivantes :

• Tous les signaux principaux se composent d‘un module

de commande et du mât de signalisation correspondant.

• Les signaux peuvent être commutés en mode conven-

tionnel (transfo 66470, pupitre de commande 72720) ou en

mode Digital (p. e. avec Keyboard 6040, Central Station,

Mobile Station 60653). En cas de commande digitale,

aucun décodeur complémentaire n‘est nécessaire.

• Le changement de position du signal se fait en douceur

de façon réaliste (fondu enchaîné).

• En cas de position «ralentissement», l‘opérateur est tenu

d‘adapter la vitesse.

• Le module de commande ne peut être utilisé que pour la

commande des signaux de la série Märklin correspon-

dante.

!Toute exploitation est impossible durant la programmati-

on. Tenez compte du fait que le processus de programmati-

on est interrompu si aucune entrée n‘a été faite au bout de

30 secondes.

Installez les signaux à programmer sur votre Keyboard.

Dénissez un temps de réponse de 1000 ms pour la program-

mation. Cliquez ensuite sur ce symbole et conﬁrmez les

messages suivants.

Appuyez sur la touche «Stop» a n d’interrompre l’alimen-

tation en courant et raccordez le signal à la connexion

de la voie principale ou de la voie de programmation (page

18). Veillez à ce que l‘étrier métallique (étrier de programma-

tion), protégé par du carton et situé sous le décodeur, soit

bien enclenché. Rétablissez l’alimentation en courant en

réappuyant sur la touche «Stop».

Programmation

Lorsque le mode programmation est actif, les indications des

signaux clignotent alternativement. Appuyez sur l‘indication

du signal lumineux installé sur le Keyboard de la Central

Station.

76391: Hp1 76371: Sh1

76372: Sh1

Dans le cas d’un signal à indications multiples, d’autres

indications clignotent alors alternativement. Vous trouverez

les différentes étapes à suivre dans les exemples suivants.

76394:

HP1 => Sh1 76393:

HP1 => HP2

Belangrijke aanwijzing

• OPGEPAST! Functionele scherpe kanten en punten.

• http://www.maerklin.com/en/imprint.html

De H0-lichtseinen uit deze elektronische serie hebben de

volgende eigenschappen:

• alle hoofdseinen bestaan uit een sein-besturingsmodule en

een daarbij behorende seinmast.

• de seinen kunnen conventioneel (trafo 66470, schakelkast

72720) of digitaal (bijv. met een

keyboard 6040

, Central

Station, Mobile Station 60653

) geschakeld worden. Bij het

digitale schakelen is geen extra decoder nodig.

• bij het omschakelen van het seinbeeld wordt, overeen-

komstig het voorbeeld, het vorige beeld langzaam door het

nieuwe beeld overstuurt.

• bij het seinbeeld ”langzaam rijden“ moet de bedienaar zelf

de snelheid van de trein aanpassen.

• de sein-besturingsmodule kan alleen gebruikt worden

voor het aansturen van de seinen uit de bijbehorende

Märklin-serie.

!Tijdens het programmeren mag er geen rijbedrijf plaats

vinden. Let er op dat de programmering afgebroken wordt

als er gedurende 30 sec. geen invoer heeft plaatsgevonden.

Voer het te programmeren sein in op het keyboard. Geef een

schakeltijd van 1000 ms in. Druk nu op dit symbool en

bevestig de daarop volgende meldingen.

Programmeren

Ce manuel convient aux modèles suivants

Table des matières

Autres manuels marklin Jouet

marklin

marklin 29463 Manuel utilisateur

marklin

marklin 72201 Manuel utilisateur

marklin

marklin 37319 Manuel utilisateur

marklin

marklin BB 12000 Manuel utilisateur

marklin

marklin 29169 Manuel utilisateur

marklin

marklin TGV Duplex 37797 Manuel utilisateur

marklin

marklin 29830 Manuel utilisateur

marklin

marklin 39374 Manuel utilisateur

marklin

marklin 26731 Manuel utilisateur

marklin

marklin 26472 Manuel utilisateur

marklin

marklin ROBEL X630 Manuel utilisateur

marklin

marklin 37671 Manuel utilisateur

marklin

marklin reihe s/sa Manuel utilisateur

marklin

marklin BR 101 "160 Jahre Marklin" Manuel utilisateur

marklin

marklin 39682 Manuel utilisateur

marklin

marklin 55581 Manuel utilisateur

marklin

marklin 39420 Manuel utilisateur

marklin

marklin Baureihe DH 360 Manuel utilisateur

marklin

marklin E 44/144 Manuel utilisateur

marklin

marklin 25409 Manuel utilisateur

marklin

marklin BR 218 Manuel utilisateur

marklin

marklin ABe 4/4 Railcar Manuel utilisateur

marklin

marklin 39950 Manuel utilisateur

marklin

marklin 37013 Manuel utilisateur

Manuels Jouet populaires d'autres marques

Canon

Canon PAPER CRAFT Manuel utilisateur

GREAT PLANES

GREAT PLANES Pitts M-12S Manuel utilisateur

NOCH

NOCH 14261 Manuel utilisateur

Hausler

Hausler 450 SE V2 Manuel utilisateur

Dynaflite

Dynaflite Daydream Manuel utilisateur

MiniacRC

MiniacRC MIGHTY MINI P40 WARHAWK Manuel

Kenner

Kenner Batman 63651 Manuel utilisateur

LEGO

LEGO 8527 Manuel utilisateur

iKarus

iKarus ECO 8 Manuel utilisateur

Multiplex

Multiplex EasyStar II Mode d’emploi

Walkera

Walkera 38 Mode d’emploi

Hasbro

Hasbro TRANSFORMERS BUMBLEBEE Manuel utilisateur

MD MXION SWD Manuel utilisateur

Mattel

Mattel Disney Pixar Cars Cozy Cone Spiral Rampway Manuel utilisateur

Meccano

Meccano 15103 Manuel utilisateur

LEGO

LEGO TECHNIC 8735 Manuel utilisateur

Mattel

Mattel HOTWHEELS DWL04 Manuel utilisateur

REVELL

REVELL Bristol Beaufighter TF.X Manuel utilisateur

marklin 76371 Manuel utilisateur

Manuels Jouet populaires d'autres marques
