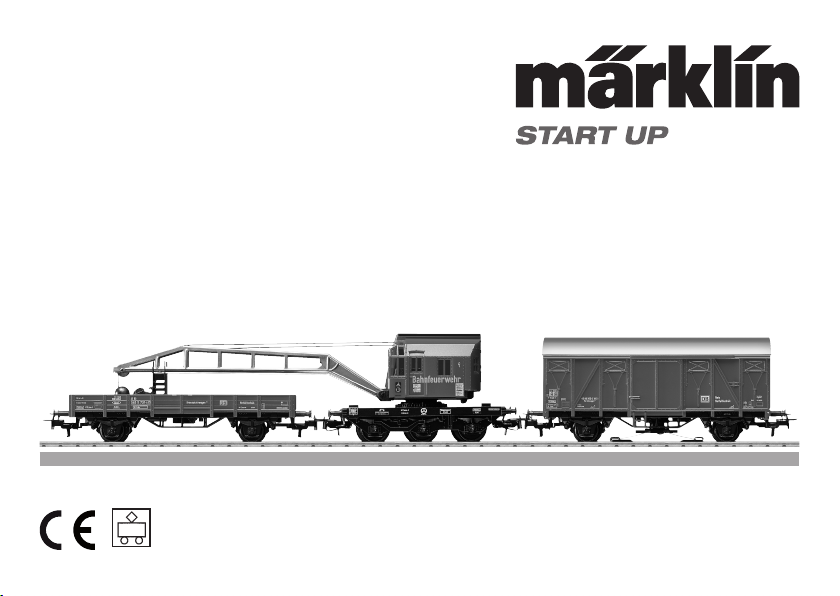

Marklin 44752 Manuel utilisateur

Feuerwehr-Zug

44752

Inhaltsverzeichnis:

1. Bestimmungsgemäße Verwendung 5

2. Sicherheitshinweise 5

2.1 Wichtige Hinweise 5

3. Lieferumfang 5

4. Funktionen 5

4.1 Inbetriebnahme 6

5. Funktionsstörungen 6

6. Symbole und Bedeutung 6

7. Entsorgung 6

8. Schaltbare Funktionen 7

9. Garantie 7

Table of Contents:

1. Using the Product as Intended 8

2. Safety Notes 8

2.1 Important Notes 8

3. Contents 8

4. Functions 8

4.1. Operating 9

5. Trouble Running 9

6. Symbols and Their Meaning 9

7. Disposing 9

8. Controllable Functions 10

9. Warranty 10

Sommaire :

1. Utilisation conforme à sa destination 11

2. Remarques importantes sur la sécurité 11

2.1 Information importante 11

3. Matériel fourni 11

4. Fonctionnement 11

4.1 Préparer le train 12

5. Dysfonctionnements 12

6. Symboles et signiﬁcation 12

7. Elimination 12

8. Fonctions commutables 13

9. Garantie 13

Inhoudsopgave:

1. Verantwoord gebruiken 14

2. Veiligheidsvoorschriften 14

2.1 Belangrijke aanwijzing 14

3. Leveringsomvang 14

4. Functies 14

4.1 Trein voorbereiden 15

5. Storingen 15

6. Symbolen en hun betekenis 15

7. Afdanken 15

8. Schakelbare functies 16

9. Garantie 16

Indice de contenido:

1. Uso correcto 17

2. Aviso de seguridad 17

2.1 Notas importantes 17

3. Alcance de suministro 17

4. Funciones 17

4.1 Preparación del tren 18

5. Anomalías funcionales 18

6. Símbolos y su signiﬁcado 18

7. Eliminación 18

8. Funciones posibles 19

9. Garantía 19

Indice del contenuto:

1. Impiego commisurato alla destinazione 20

2. Avvertenze per la sicurezza 20

2.1 Avvertenze importanti 20

3. Corredo di fornitura 20

4. Funzioni 20

4.1 Preparazione del treno 21

5. Difetti nel funzionamento 21

6. Simboli e signiﬁcato 21

7. Smaltimento 21

8. Funzioni commutabili 22

9. Garanzia 22

Innehållsförteckning:

1. Användning av produkten 23

2. Säkerhetsanvisningar 23

2.1. Viktig information 23

3. Innehåll 23

4. Funktioner 23

4.1 Förbered tåget 24

5. Funktionsstörningar 24

6. Symboler och vad de betyder 24

7. Hantering som avfall 24

9. Kopplingsbara funktioner 25

8. Garanti 25

Indholdsfortegnelse:

1. Hensigtsmæssig anvendelse 26

2. Vink om sikkerhed 26

2.1 Vigtige bemærkninger 26

3. Leverancens omfang 26

4. Funktioner 26

4.1 Forberedelse af toget 27

5. Funktionsstörninga 27

6. Symboler og betydning 27

7. Bortskafning 27

8. Styrbare funktioner 28

9. Garanti 28

IR-Steuergerät:

Stellung des Schalters beachten

IR-Controler:

Position of the switch note

Commande infrarouge :

Position de la note interrupteur

IR-afstandsbediening

Stand van de schakelaar nota

IR-Control:

Posición del interruptor de la nota

Comando IR:

La posizione della nota di switch

IR-körkontroll:

Omkopplarläge not

IR-control:

Placering af kontakten note

1. Bestimmungsgemäße Verwendung

Das Set 44752 darf nur mit einem dafür bestimmten Betriebs-

system (Märklin AC, Märklin Delta, Märklin Digital oder

Märklin Systems) eingesetzt werden.

2. Sicherheitshinweise

Lesen Sie die Bedienungsanleitung vor der ersten Inbetrieb-

nahme aufmerksam durch.

• DasModelldarfnurmiteinemSchaltnetzteil oder Trans-

formator für Spielzeug betrieben werden.

• NurSchaltnetzteileoderTransformatorenverwenden,die

Ihrer örtlichen Netzspannung entsprechen. Der Transfor-

mator ist kein Spielzeug

• DasSet44752darfnurauseiner Leistungsquelle ver-

sorgt werden (DC 18V/max 36VA).

• BeachtenSieunbedingtdieSicherheitshinweiseinder

Bedienungsanleitung zu Ihrem Betriebssystem.

• ACHTUNG! Nicht geeignet für Kinder unter 3 Jahren. Funk-

tionsbedingte scharfe Kanten und Spitzen. Erstickungsge-

fahr wegen abbrech- und verschluckbarer Kleinteile.

• SetzenSiedasModellkeinerdirektenSonneneinstrah-

lung, starken Temperaturschwankungen oder hoher

Luftfeuchtigkeit aus.

2.1 Wichtige Hinweise

• DieBedienungsanleitungunddieVerpackungsindBe-

standteile des Produktes und müssen deshalb aufbewahrt

sowie bei Weitergabe des Produktes mitgegeben werden.

• Wartung,InstandhaltungundReparaturendürfennur

durch Erwachsene durchgeführt werden.

• Für Reparaturen oder Ersatzteile wenden Sie sich bitte an

Ihren Märklin-Fachhändler.

• GewährleistungundGarantiegemäßderbeiliegenden

Garantieurkunde.

3. Lieferumfang

Wagen 3-teilig

1 Stütze

1 Bedienungsanleitung

1 Garantieurkunde

4. Funktionen

• ErkennungderBetriebsart:automatisch.

• Mfx-TechnologiefürMobileStation/CentralStation.

NameabWerk:Feuerwehr

• AdresseabWerk:60

Märklin Start up kann mit Märklin H0 oder Märklin Digital

ergänzt und ausgebaut werden. Lassen Sie sich hierzu von

einem Märklin-Fachhändler beraten.

4.1 Inbetriebnahme

Kranwagen und Schutzwagen auf das Gleis stellen. Stütze

auf den Schutzwagen gemäß Zeichnung stellen und Ausle-

ger entsprechend auﬂegen.

Fahren des Krans in einem Zug nur mit auf Schutzwagen

abgelegtem Ausleger.

Den restlichen Teil des Zuges aufgleisen und zusammenkup-

peln.

5. Funktionsstörungen

FunktionierendieWagennicht,prüfenSiebitte:

• IstdieAdresseamIR-Steuergerätrichtigeingestellt(S.4)?

• StehendieWagenmitallenRädernaufdemGleis?

• IsteinVerbindungskabelzurAnlagebeschädigt?

Beschädigtes Kabel austauschen.

6. Symbole und Bedeutung

zeigt die Einhaltung aller grundlegenden Sicherheits-

und Gesundheitsanforderungen an.

Transformator-Spielzeug

max.

22 V ~ Bemessungsspannung

7. Entsorgung

HinweisezumUmweltschutz:Produkte,diemit

dem durchgestrichenen Mülleimer gekennzeich-

net sind, dürfen am Ende ihrer Lebensdauer

nicht über den normalen Haushaltsabfall

entsorgt werden, sondern müssen an einem

Sammelpunkt für das Recycling von elektrischen

und elektronischen Geräten abgegeben werden.

Das Symbol auf dem Produkt, der Bedienungsanleitung oder

der Verpackung weist darauf hin. Die Werkstoffe sind gemäß

ihrer Kennzeichnung wiederverwertbar. Mit der Wiederver-

wendung, der stofﬂichen Verwertung oder anderen Formen

der Verwertung von Altgeräten leisten Sie einen wichtigen

Beitrag zum Schutze unserer Umwelt. Bitte erfragen Sie bei

Ihrer Gemeindeverwaltung die zuständige Entsorgungsstelle.

www.maerklin.com/en/imprint.html

Schaltbare Funktionen

STOP mobile station

systems

f0 - f3 f4 - f7

f0 f8 f0f8

Geräusch:Martinshorn f1 Funktion 1 Funktion 6 Funktion f1 Funktion f1

Geräusch:Feuerwehr-Piepser f2 Funktion 2 Funktion 8 Funktion f2 Funktion f2

Geräusch:Einsatzalarm f3 Funktion 3 Funktion 4 Funktion f3 Funktion f3

Geräusch:BetriebsgeräuschKran f4 Funktion 4 Funktion 2 Funktion f4 Funktion f4

9. Garantie

Gewährleistung und Garantie gemäß der beiliegenden

Garantieurkunde.

• FürReparaturenwendenSiesichbitteanIhrenMärklin-

Fachhändler oder an

Gebr. Märklin & Cie. GmbH

Reparaturservice

Stuttgarter Str. 55 - 57

73033 Göppingen

Germany

07161 608 222

 E-Mail:[email protected]

2.1 Important Notes

• Theoperatinginstructionsandthepackagingareacom-

ponent part of the product and must therefore be kept as

well as transferred along with the product to others.

• Maintenance,servicing,andrepairsmayonlybedoneby

adults.

• PleaseseeyourauthorizedMärklindealerforrepairsor

spare parts.

• Thewarrantycardincludedwiththisproductspecies

the warranty conditions.

3. Contents

3 Cars

1 Support for the boom

1 Set of instructions for use

1 Warranty card

4. Functions

• Recognitionofthemodeofoperation:automatic.

• MfxtechnologyfortheMobileStation/CentralStation.

Namesetatthefactory:Feuerwehr

• Addresssetatthefactory:60

Märklin Start up can be added to and expanded with

Märklin H0 or Märklin Digital. See your authorized Märklin

dealer for advice.

1. Using the Product as Intended

The 44752 set may only be used for certain operating

systems (Märklin AC, Märklin Delta, Märklin Digital, or

Märklin Systems).

2. Safety Notes

Make sure you read the following safety notes before using

this Märklin product for the ﬁrst time.

• Themodelmustonlybeoperatedwithaswitching power

supply or transformer for toys.

• Useonlyswitchedmodepowersupplyunitsandtransfor-

mers that are designed for your local power system. The

power pack or the transformer is not a toy.

• The44752setmaybesuppliedwithpoweronly from an

appropriate power source (DC 18V/max 36VA).

• Paycloseattentiontothesafetynotesintheinstructions

for your operating system.

• WARNING! Not suitable for children under 3 years. Sharp

edges and points required for operation. Danger of choking

due to detachable small parts that may be swallowed.

• Donotexposethemodeltodirectsunlight,extreme

changes in temperature, or high humidity.

4.1. Operating

Set the crane car and the low side car for the boom on the

track. Place the support on the low side car as shown in the

drawing and lay the boom on the support.

The crane can be run in a train only with the boom resting

on the crane tender car.

Set the rest of the train on the track and couple it together.

5. Trouble Running

Ifthecarsdonotwork,pleasecheckthefollowing:

• IsaddresssetcorrectlyontheIR-Controler(Page4)?

• Areallofthecars’wheelsonthetrack?

• Isaconnectingwiretothelayoutdamaged?Replacethe

damaged wire.

6. Symbols and Their Meaning

indicates adherence to all basic safety and health

requirements.

Toy for use with a transformer

max.

22 V ~ Rated voltage

7. DisposingProducts marked with a trash container with a

line through it may not be disposed of at the

end of their useful life in the normal household

trash. They must be taken to a collection point

for the recycling of electrical and electronic

devices. There is a symbol on the product, the

operating instructions, or the packaging to this

effect. The materials in these items can be used again

according to this marking. By reusing old devices, materially

recycling, or recycling in some other form of old devices

such as these you make an important contribution to the

protection of our environment. Please ask your city, town,

community, or county authorities for the location of the

appropriate disposal site.

www.maerklin.com/en/imprint.html

Controllable Functions

STOP mobile station

systems

f0 - f3 f4 - f7

f0 f8 f0f8

Sound:warninghorn f1 Functions 1 Functions 6 Functions f1 Functions f1

Sound:redepartmentbeeper f2 Functions 2 Functions 8 Functions f2 Functions f2

Sound:emergencyalarm f3 Functions 3 Functions 4 Functions f3 Functions f3

Sound:operatingsoundsofthecrane f4 Functions 4 Functions 2 Functions f4 Functions f4

9. Warranty

The warranty card included with this product speciﬁes the

warranty conditions.

• PleasecontactyourauthorizedMärklindealerforrepairs

orcontact:

Gebr. Märklin & Cie. GmbH

Reparaturservice

Stuttgarter Str. 55 - 57

73033 Göppingen

Germany

+49 7161 608 222

E-Mail:[email protected]

Table des matières

Langues :

Autres manuels marklin Jouet

marklin

marklin 37955 Manuel utilisateur

marklin

marklin 37768 Manuel utilisateur

marklin

marklin 37452 Manuel utilisateur

marklin

marklin 74923 Manuel utilisateur

marklin

marklin 43570 Manuel utilisateur

marklin

marklin 72710 Manuel utilisateur

marklin

marklin Leichtstahl-Wagens Manuel utilisateur

marklin

marklin 28436 Manuel utilisateur

marklin

marklin 48291 Manuel utilisateur

marklin

marklin Ge 2/4 Manuel utilisateur

marklin

marklin 24771 Manuel utilisateur

marklin

marklin Schnellzugwagen der DB Manuel utilisateur

marklin

marklin 45 Series Manuel utilisateur

marklin

marklin 55248 Manuel utilisateur

marklin

marklin 39671 Manuel utilisateur

marklin

marklin 37547 Manuel utilisateur

marklin

marklin F7-B Santa-Fe Manuel utilisateur

marklin

marklin 36080 Manuel utilisateur

marklin

marklin Ardelt 57t Manuel utilisateur

marklin

marklin 2265 Manuel utilisateur

marklin

marklin 232 TC BR 78 SNCF Series Manuel utilisateur

marklin

marklin Umbauwagen Manuel utilisateur

marklin

marklin bauzug-geratewagens Manuel utilisateur

marklin

marklin 37106 Manuel utilisateur

Manuels Jouet populaires d'autres marques

Canon

Canon PAPER CRAFT Manuel utilisateur

GREAT PLANES

GREAT PLANES Pitts M-12S Manuel utilisateur

NOCH

NOCH 14261 Manuel utilisateur

Hausler

Hausler 450 SE V2 Manuel utilisateur

Dynaflite

Dynaflite Daydream Manuel utilisateur

MiniacRC

MiniacRC MIGHTY MINI P40 WARHAWK Manuel

Kenner

Kenner Batman 63651 Manuel utilisateur

LEGO

LEGO 8527 Manuel utilisateur

iKarus

iKarus ECO 8 Manuel utilisateur

Multiplex

Multiplex EasyStar II Mode d’emploi

Walkera

Walkera 38 Mode d’emploi

Hasbro

Hasbro TRANSFORMERS BUMBLEBEE Manuel utilisateur

MD MXION SWD Manuel utilisateur

Mattel

Mattel Disney Pixar Cars Cozy Cone Spiral Rampway Manuel utilisateur

Meccano

Meccano 15103 Manuel utilisateur

LEGO

LEGO TECHNIC 8735 Manuel utilisateur

Mattel

Mattel HOTWHEELS DWL04 Manuel utilisateur

REVELL

REVELL Bristol Beaufighter TF.X Manuel utilisateur

marklin 44752 Manuel utilisateur

Manuels Jouet populaires d'autres marques
