Bedienungsanleitung DE
6

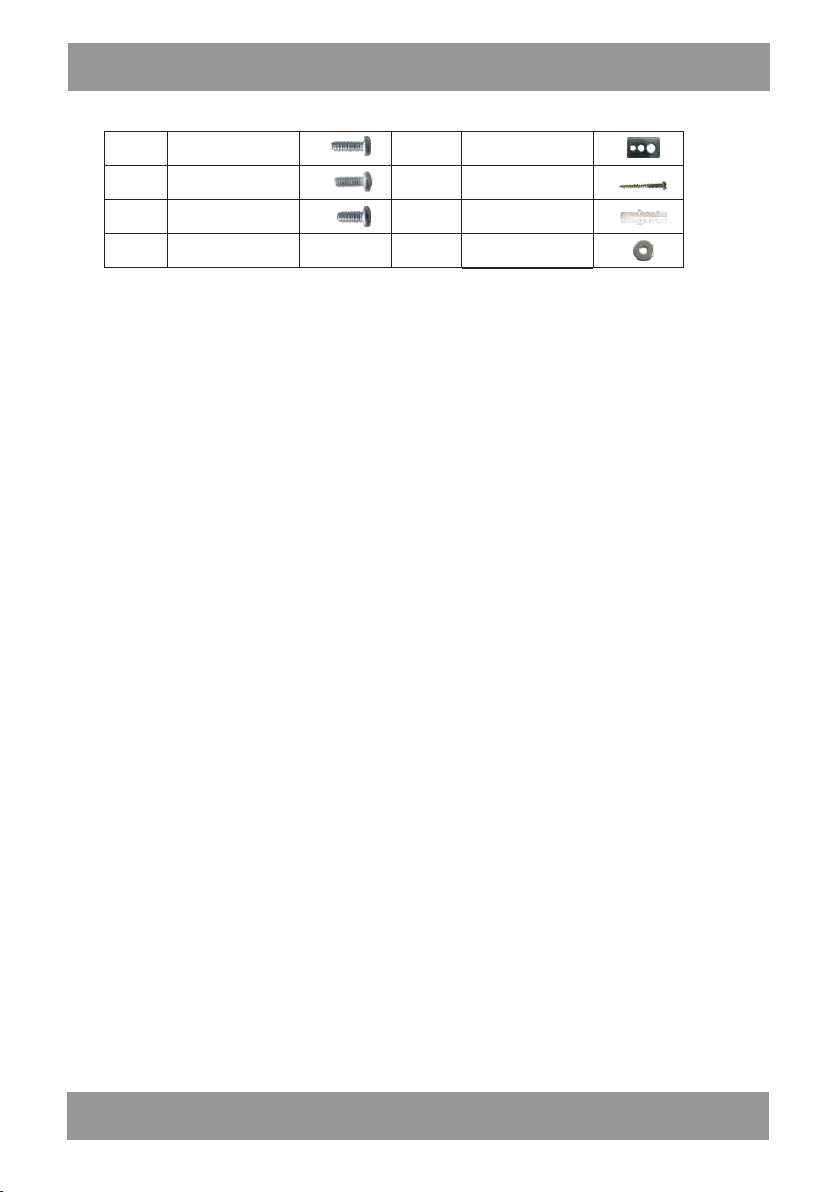

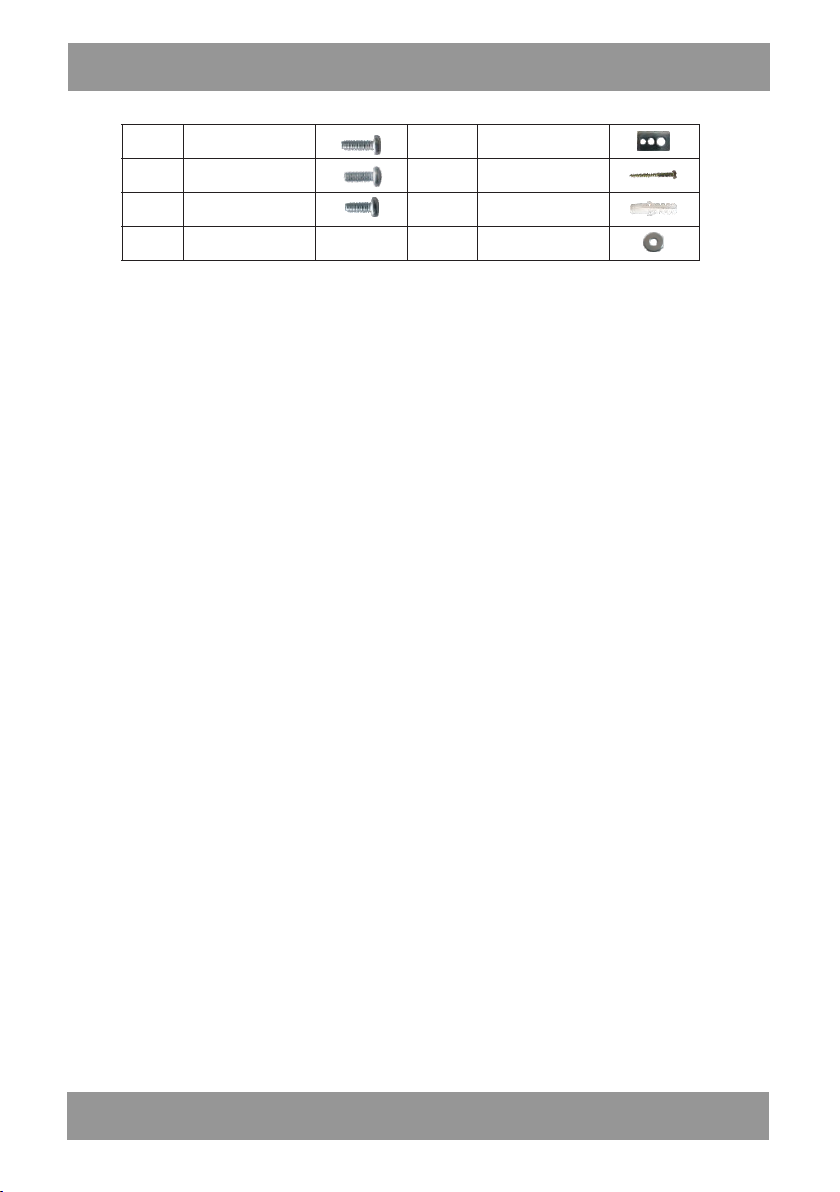

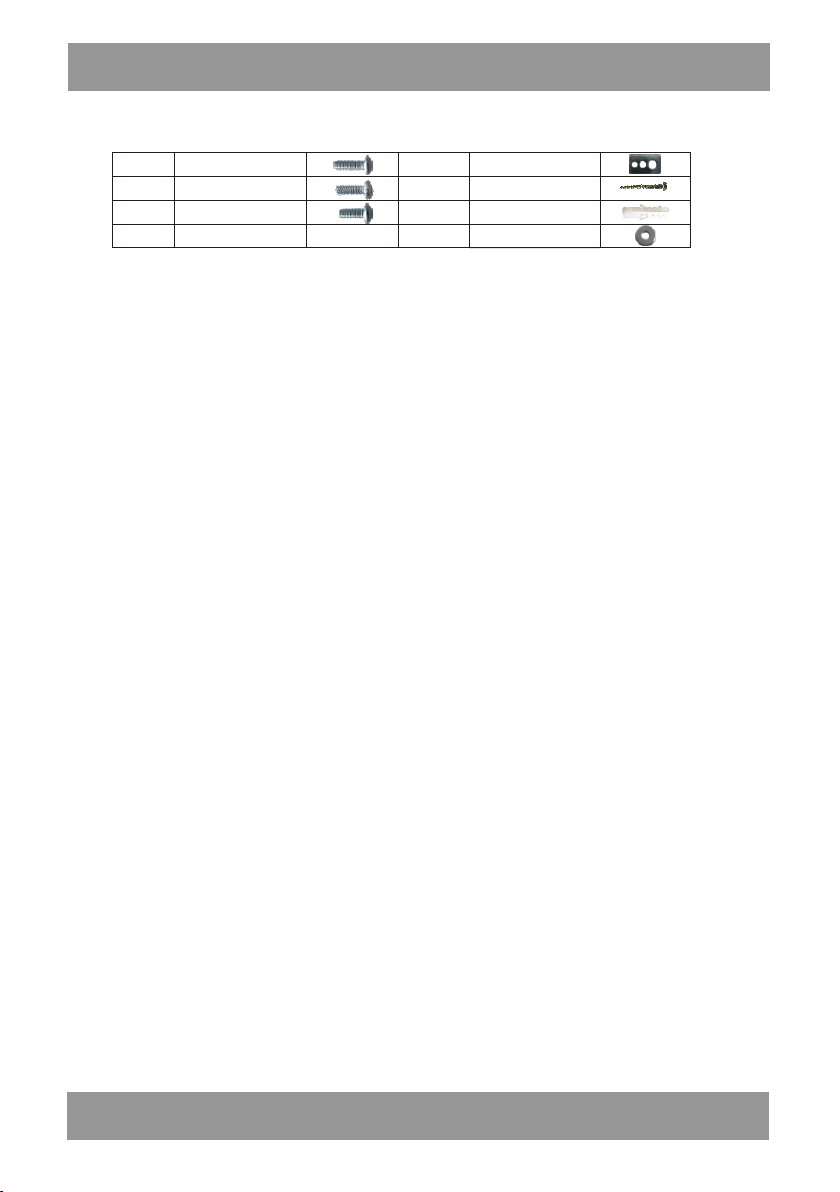

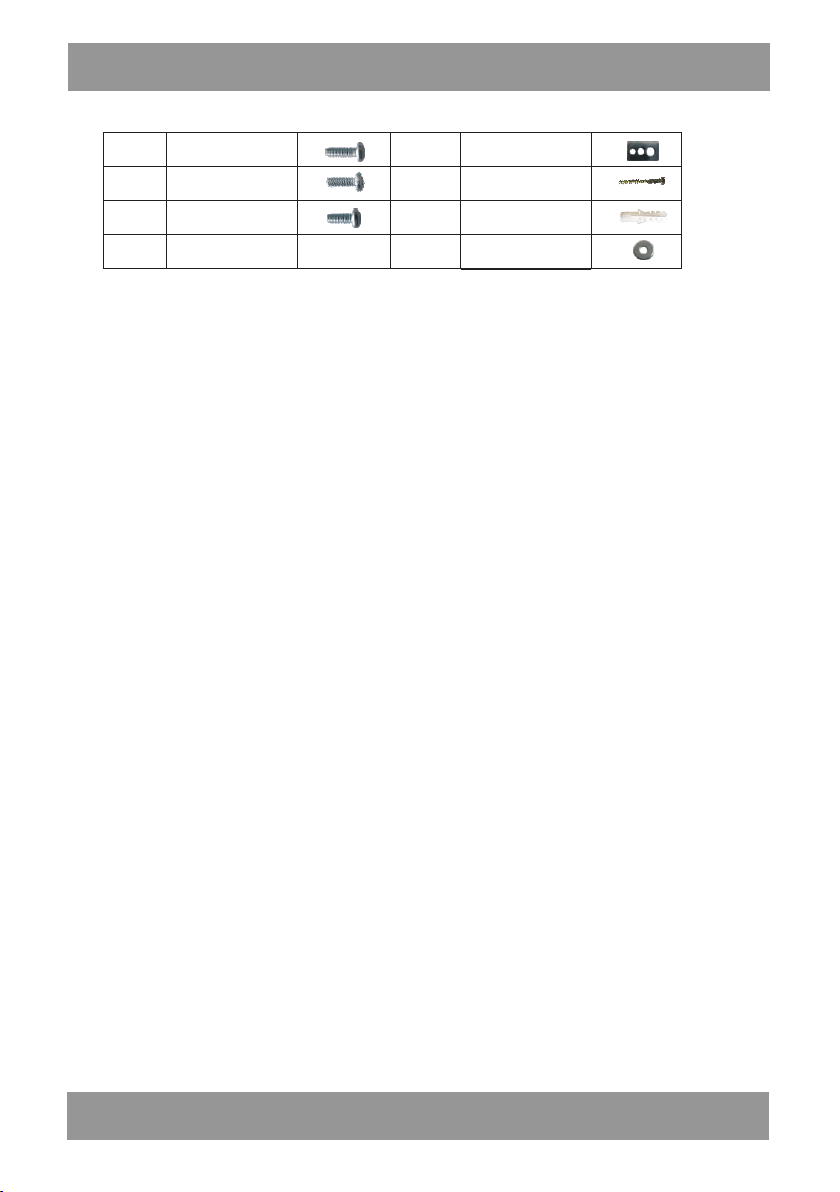

Teile:
(× 4) Unterlegscheibe
M8/M6/M5

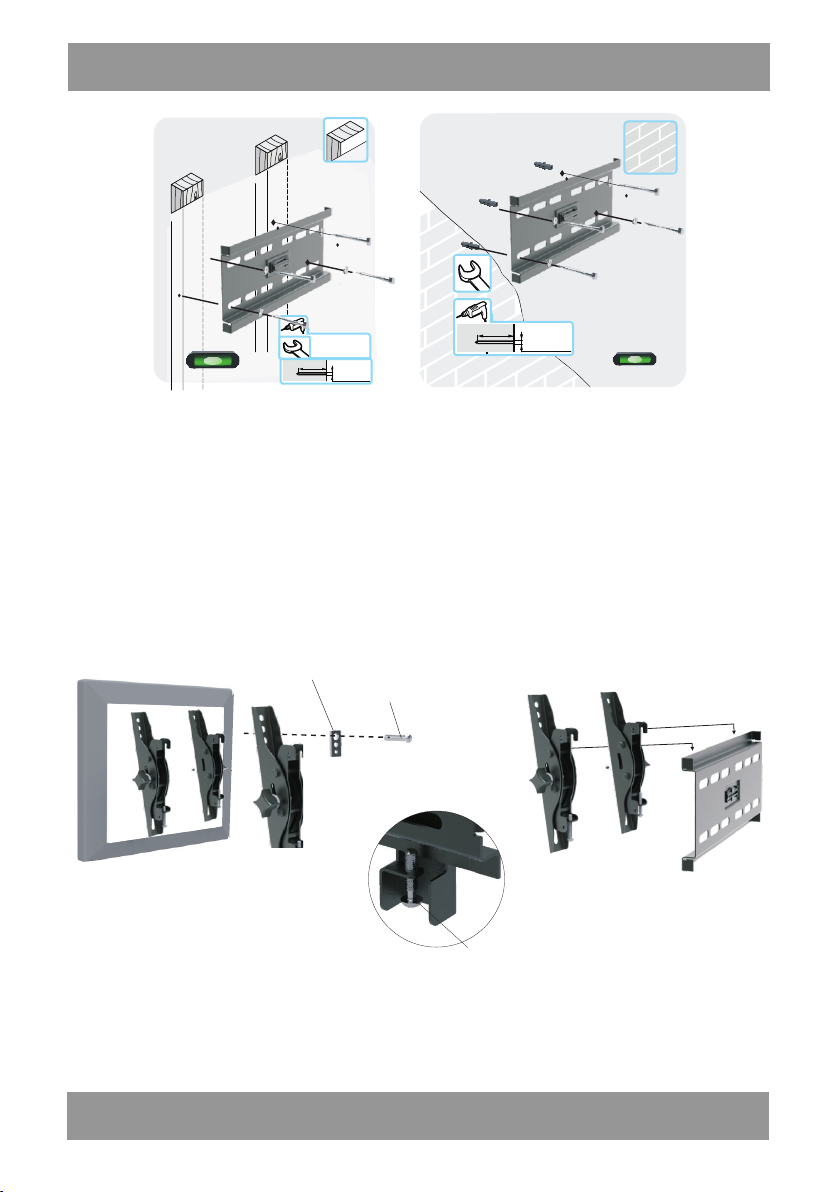

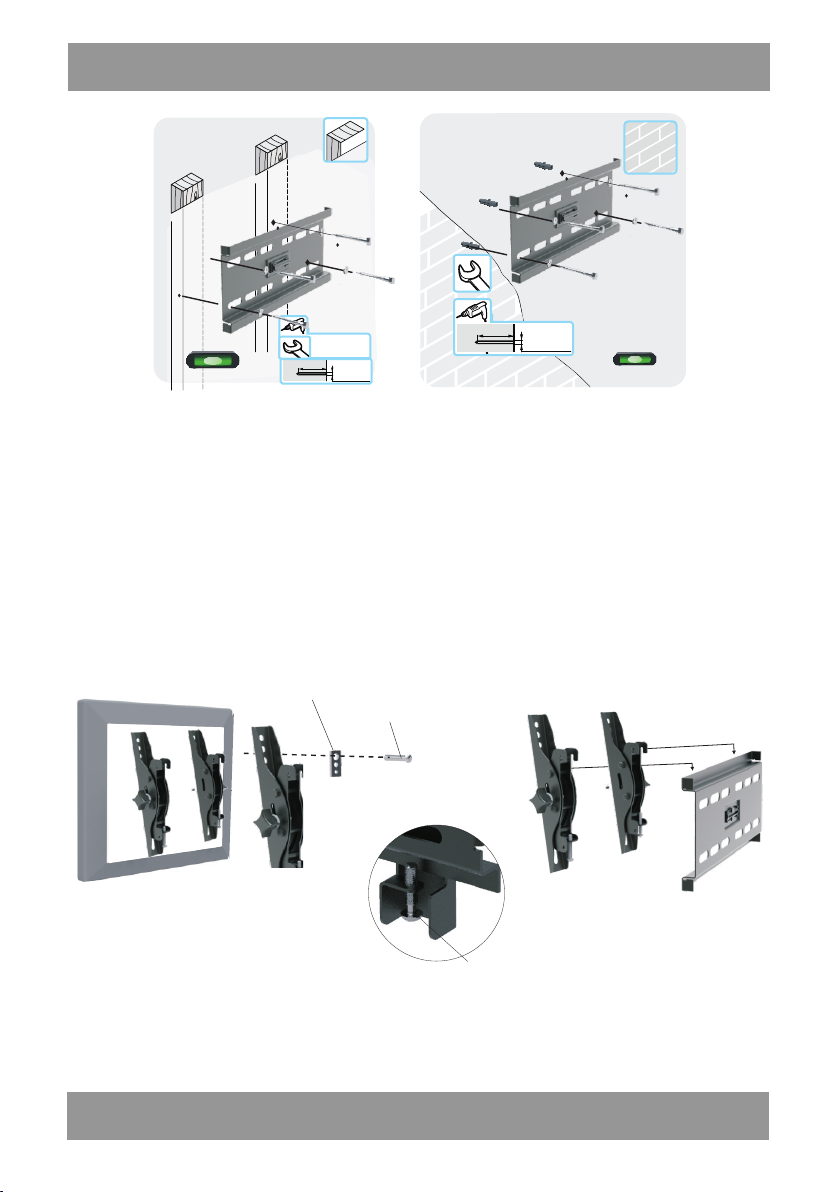

Schritt 1: Montage der Wandplatte
Montage auf der Wand mit Holzrahmen
HINWEIS: Um die Platte sicher an einer Holzrahmenwand zu montieren, muss man sie
auf zwei Pfeilern in einem Abstand von mindestens 40 cm befestigen.
1 Mit einem elektronischem Detektor (im Handel erhältlich) sollte die Position von zwei benachbarten
Pfeilern des Rahmens bestimmt und mit Stift markiert werden.
2 Mithilfe einer Wasserwaage und der Unterstützung eines Zweiten setzen Sie die Wandplatte so, dass
sie sich an gewünschter Stelle befindet und horizontal positioniert ist.
3 Markieren Sie die Position der schmalen vertikalen Bohrungen ist rechts (oben und unten) und links
(oben und unten) ist so, dass diese mit der Position der Pfeiler zusammenfallen.
4 Insgesamt sollten vier Positionen an der Wand markiert werden.
5 Anschließend bohren Sie in den Pfeilern Bohrungen von 5 mm Lochweite und 50mm
Tiefe an den markierten Punkten vor.
6 Als nächstes legen Sie die Wandplatte an die Wand an und gleichen Sie die
Befestigungsschlitze mit den Bohrungen ab.
7 Fügen Sie in jede der Bohrungen eine Holzschraube mit partiellem Gewinde und
Unterlegscheibe (J) ein.
8 Ziehen Sie die Schrauben mit einem Schraubenschlüssel durch Drehen im
Uhrzeigersinn bis zum Anschlag an.
HINWEIS:
HINWEIS:
Die Schrauben nicht zu fest anziehen, um nicht die Wand zu beschädigen.
Vermeiden Sie zu starkes Anziehen.
Lassen Się die Platte nicht los, bis sie sicher an der Wand befestigt und
ordnungsgemäß gesichert wurde.
Montage an der Beton-/ Ziegelwand
HINWEIS: Montage auf der Betonwand erfordert Verwendung von
Dübeln für Beton.
1 Bringen Sie die Wandplatte mit der Wasserwaage in die richtige Position an der Wand.
2 Markieren Sie vier Befestigungspunkte an der Wand.
3 Bohren Sie mit Bohrmaschine und Betonbohrer Löcher von 12mm Lochweite und 50mm Tiefe.
4 Schieben Sie in jedes Loch einen Dübel ein.
5 Falls nötig, schlagen Sie die Dübel in den Löchern leicht mit dem Hammer ein, damit die Kanten mit
der Wandebene zusammenfallen.
6 Nachdem die Dübel angebracht wurden, legen Sie die Platte wieder an die Wand an.
7 Legen Sie in jedes Loch eine Schraube (G) ein.
8 Ziehen Sie die Schrauben nicht fest, bevor sich alle Schrauben in der Montageplatte befinden.
