Malmbergs CSW201 Manuel utilisateur

Scan the QR

REC

KONFIGURIEREN DES WI-FI MODULES AUF IHREM

SMARTPHONE

Scannen Sie den QR Code

um die REC App im App

Store oder bei Google

Play herunter zu laden.

Sie können auch mit dem

Suchbegriff ANKUOO im

App Sore oder bei Google

Play die App herunter

laden.

Melden Sie sich mit Ihrem

registriertem Benutzer

Namen und Ihren Passwort

über eine Wi-Fi Verbin-

dung bei Ihrem Account

an.

Achten Sie darauf, dass

Ihr Smartphone und der

Wi-Fi Schalter im gleichen

Netzwerk sind. Der Verbin-

dungsprozess dauert ca.

30 – 120 Sekunden. Sollte

der Prozess 120 Sekunden

überschreiten, können sie

den Prozess neu starten

oder noch etwas warten.

Drücken Sie das Edit Sym-

bol in der oberen rechten

Ecke. Nun können Sie

das Gerät umbenennen

und ein Symbol aussu-

chen bzw. ein Foto für

Ihr Symbol erstellen. Sie

können darüber hinaus

die Firmware des Modu-

les auf die neuste Version

updaten. Das Update ist

abgeschlossen sobald das

Modul zwei Signaltöne

innerhalb 3 Sek. abgibt

Registrieren Sie Ihren Ac-

count mit einem Benutzer

Namen und einer gültigen

E-Mail Adresse. Für das

Passwort benutzen Sie

bitte Zahlen Buchstaben

und / oder Unterstriche.

Andere Symbole wie @, #,

&, $ sind für den Account

oder für das Passwort nicht

gestattet.

Verbinden Sie Ihr Smart-

phone mit dem Wi-Fi

Netzwerk und starten Sie

die REC App. Gehen Sie in

das Geräte Menu und drü-

cken Add Device. Stellen

Sie sicher, dass das Modul

sich im Konﬁgurationssta-

tus beﬁndet.

Sobald die Konﬁguration

abgeschlossen ist, gibt das

Modul zweimal innerhalb

3 Sek. einen Signalton,

das Modul wird nun auf

der REC App angezeigt.

Sie können den ON/OFF

Staus in der App. nun

verändern. Wenn Sie den

Router wechseln, sollten

Sie das Gerät auf Ihrer

App löschen und neu

konﬁgurieren.

REC Wi-Fi

Drahtlos Schalter Modul

GEBRAUCHSANLEITUNG

Fernbedienung

Schalten Sie

Ihre elektrischen

Anwendungen

von überall Ein

bzw. Aus

Anti Diebstahl

Zeitschaltuhr

Tun Sie so als wä-

ren Sie Zuhause

und sichern Sie so

Ihr Heim

Countdown

Zeitschaltuhr

Schalten Sie Ihr

Licht aus wenn

Sie normalerweise

einschlafen

Zeitplan

festlegen

Führen Sie Routine-

Operationen für Ihre

Heim-Anwendungen

automatisch durch

Malmbergs Elektriska AB (publ)

PO Box-Adresse 144, 692 23 Kumla, SCHWEDEN

Telefon: +46 (0)19 58 77 00

[email protected] | www.malmbergs.com

BC/AF-JZ/PB-170407

VOR DER INSTALLATION

1. Für einfach und zweifach Schaltungen.

2.Überprüfung des Wi-Fi Signals

Begeben Sie sich mit Ihrem Smart-

phone zum Lichtschalter während der

Konﬁguration. Stellen Sie sicher, dass

Ihr Wi-Fi Signal mindestens 50% stark

ist.

Neutralleiter erforderlich

Metall Abdeckungen werden nicht unterstützt

INSTALLATIONSANLEITUNG

Hinweis: Diese Installation MUSS von einem lizensiertem

Elektriker vorgenommen werden.

1. Schalten Sie den Strom ab.

2.Verkabeln Sie gemäß dem unten stehenden Verkabelungsdia-

grammes.

3.Verbinden Sie das Modul mit der Verteilerdose.

4.Verbinden Sie die Stromversorgung.

5.Ist das Modul korrekt installiert ertönt der Piepser des Modules

und es geht in den Konﬁgurations Modus. Sollten Sie das Modul

auf Ihrem Smartphone nicht konﬁgurieren, ertönt das Signal

für 100 Sek. schnell und ist dan stumm, verbleibt allerdings im

Konﬁgurationsmodus. Sobald das Modul konﬁguriert wurde,

ertönt das Signal zweimal innerhlb von 3 Sek.

VERKABELUNGS DIAGRAMM

L/+ N/+L NL N

L N

BESCHREIBUNG

CSW201 ist ein Wi-Fi Kontroll-Modul entwickelt um Ihren traditio-

nellen Schalter in einen Wi-Fi Schalter zu wandeln. Dies ermöglicht

dem angeschlossenen Gerät sowohl über ein Smartphone als auch

traditionell gesteuert zu werden.

WICHTIGE INFORMATIONEN VOR DER NUTZUNG DES WI-FI

SCHALTERS

• Stellen Sie sicher, dass Ihr Router auf das 2.4G Netzwerk kon-

ﬁguriert ist, und dass Ihr Smartphone eben mit diesem 2.4G

Netzwerk verbunden ist.

• Stellen Sie sicher, dass nicht zu viele Geräte gleichzeitig an Ihrem

Router angeschlossen sind. Eventuelle sollten Sie einige am

Router angeschlossene Geräte zeitweise ausschalten bis die

Konﬁguration abgeschlossen ist. Danach können die Geräte

wieder eingeschaltet werden.

• Die Anzahl der Wi-Fi Geräte die an Ihrem Router angeschlossen

werden können wird durch die Leistungsstärke Ihres Routers

bestimmt.

• Stellen Sie sicher, dass die AP-Isolation (Client Isolierung) an

Ihrem Router deaktiviert ist.

• Stellen Sie sicher, dass ihr Browser keine zusätzliche Anmeldung

fordert wenn Sie Ihr Gerät mit dem Wi-Fi Netz verbunden

haben.

• Sollten Sie die SSID Einstellungen oder das Passwort ändern,

müssen Sie den Wi-Fi Schalter neu konﬁgurieren.

TECHNISCHE DATEN

Speziﬁkationen

• 230V-/10A/50HZ. Max. 2300W

• Wi-Fi: 2,4 GHZ 802.11b/g/n

• Nur für Innen und in trockener Umgebung

• Arbeitstemperatur: 0-40° C

• Arbeitsfeuchtigkeit: < 80%

• Für die Montage in Ø 60mm Verteilerdosen

System Voraussetzungen

• Wi-Fi ® Router

• IPhone, IPad, IOS 7.0 oder höher

• Android 4.0 oder höher

1) 230V AC

Siehe Verkabelungsdiagramm

1und 2

Siehe Verkabelungsdiagramm 4

3) Ohne Schalter

2) 230V AC /12-30V DC

4) Mit 2 Schaltern

Schalter 1

Schalter 2

99 170 14Modell: CSW201

Scan the QR

REC

CONFIGURE WI-FI MODULE TO SMART PHONE

Scan the QR code to

download REC App at App

Store or GooglePlay. You

can also search with the

keyword “ANKUOO” at

App Store or GooglePlay

to download REC App.

Connect to Wi-Fi and log

in to your account with

your registered user name

and password.

Make sure your smart

phone and Wi-Fi switch

are in the same Wi-Fi

network. The connecting

process takes about 30-

120 seconds. If the time

exceeds 120 sec, you can

choose to reset or wait.

Select the edit icon in the

upper right corner. Then

you can rename the de-

vice and choose an icon,

or you can take a photo

for your device icon.

your user name and

correct email address.

Please using letters,

numbers or underline. The

other symbols like @, #, &,

$ are not allowed for ac-

count /password.

Connect your smart phone

to the Wi-Fi network and

start REC App. Click on

the device menu to "Add

Device". And make sure

the module is in conﬁgura-

tion mode.

When conﬁguration is

done, the device will beep

twice in 3s, the module

will be shown in the REC

App. If you change your

router, you should delete

the device on the app,

then conﬁgure it again.

REC Wi-Fi

Wireless Switch Module

INSTRUCTION MANUAL

Remote control

Turn on/off

your electrical

appliances from

anywhere.

Anti-theft

timer

Pretend you are

home and guard

your house.

Countdown

timer

Turn off your light

when your fall

asleep.

Schedule timer

Perform routine

operations auto-

matically for your

home appliances.

Malmbergs Elektriska AB (publ)

PO Box 144, SE-692 23, Kumla, SWEDEN

Phone: +46 (0)19 58 77 00

[email protected] | www.malmbergs.com

BC/AF-JZ/JA-170407

BEFORE INSTALLATION

1. For both single way and two way switches.

2.Wi-Fi Signal Veriﬁcation

Take your smartphone to the light

switch when you are conﬁguring.

Make sure you have at least 50%

Wi-Fi signal.

Neutral wire required

Metal faceplates not supported

INSTALLATION GUIDE

NOTE: This device MUST be installed by a licensed

electrician.

1. Turn off the power.

2. Connect according to the wiring diagram below.

3. Insert the module into the junction box.

4. Connect the power supply.

5. If the module has been installed correctly, the beeper on the

module will sound, and enter into conﬁguration mode. If you

don’t conﬁgure it on your smartphone, it will beep 100 seconds

quickly then be quite, but still in the conﬁguration mode. Once it

is conﬁgured, the module will beep twice in 3 seconds.

WIRING DIAGRAM

L/+ N/+L NL N

L N

DESCRIPTION

CSW201 is a Wi-Fi controller module designed to transform your

traditional switch into Wi-Fi switch that allows the connected device

to be controlled via a smartphone as well as a traditional switch.

THINGS TO KNOW BEFORE USING THE MODULE

• Make sure your router is conﬁgured to 2.4G, and your smart-

phone is connected to this 2.4G network.

• Make sure there are not too many devices connected to your

router at the same time. You may temporarily turn off some

other devices connected to the router and turn them back on

again after the conﬁguration is complete.

• The number of Wi-Fi products that can be connected to the

router depends on the performance of the router.

• Make sure the “AP isolation/Access point” function is deacti-

vated on your router.

• Make sure no extra log in page is enquired in the browser after

your device is connected to Wi-Fi.

• REC Wi-Fi Switch Module needs to be setup again if the SSID or

password is changed.

TECHNICAL DATA

Speciﬁcations

• 230V~/10A/50Hz, Max. 2300W

• Wi-Fi: 2.4GHz 802.11b/g/n

• For indoor use in dry location only

• Working Temperature: 0-40°C

• Working Humidity: ≤80%

• For mounting in Ø60 mm junction box

System requirements

• Wi-Fi ® router

• iPhone, iPad (IOS 7.0 or higher)

• Android 4.0 or higher

1) 230V AC

See wiring diagram 1 and 2 See wiring diagram 4

3) Without switch

2) 230V AC /12-30V DC

4) With two switches

Switch 1

Switch 2

99 170 14Model: CSW201

OHJAUSMODUULIN LIITTÄMINEN

MOBIILILAITTEESEEN

Scan the QR

REC

Skannaa QR-koodi

ladataksesi REC-

sovelluksen App Storesta

tai GooglePlaysta.

Voit myös hakea REC-

sovellusta sovelluskaupasta

hakusanalla “ANKUOO”.

Kirjaudu käyttäjänimellä

ja salasanalla, varmista

että Wi-Fi-yhteys on

käytettävissä.

Varmista että mobiililait-

teesi ja WiFi-ohjausmo-

duuli ovat kytkeytyneenä

samaan Wi-Fi-verkkoon.

Kytkeytyminen kestää n.

30-120 sekuntia. Jos

kytkeytyminen kestää yli

120 sekuntia, voit jatkaa

odottamista tai resetoida

laitteen.

Paina kuvaketta oikeasta

yläkulmasta. Voit nimetä

laitteen ja valita sille

uuden kuvakkeen tai

käyttää kuvakkeena

ottamaasi valokuvaa. Voit

myös päivittää uusimman

ohjelmistoversion tätä

kautta.

Rekisteröi käyttäjätilisi

antamalla käyttäjänimesi

ja sähköpostiosoitteesi.

Luo salasana käyttäen

kirjaimia, numeroita ja

välimerkkejä. Symbolit

kuten @, #, &, $ eivät ole

sallittuja käyttäjänimessä/

salasanassa.

Yhdistä mobiililaitteesi Wi-

Fi verkkoon ja käynnistä

REC-sovellus. Valitse

valikosta “Devices” kohta

“Add Device”.

Kun konﬁgurointi on

valmis, laite päästää kaksi

merkkiääntä 3 sekunnin

aikana ja moduuli tulee

näkyviin REC-sovellukseen.

Voit ohjata moduulia

sovelluksen etusivulta. Jos

reititin vaihdetaan, tulee

laite poistaa sovelluksen

“Device”-listalta.

99 170 14

REC Wi-Fi

Langaton ohjausmoduuli

KÄYTTÖOHJE

Malli: CSW201

Kaukosäädin

Ohjaa pistorasiaan

kytkettyjä

sähkölaitteitasi

mistä vain.

“Poissa kotoa”-

toiminto

Sytyttää valoja

satunnaisesti

poissaolosi aikana.

Ajastin

Sammuta

valaistus tiettyyn

kellonaikaan.

Viikkoajastin

Ohjelmoi

säännöllisesti

toistuvat

toiminnot

kytkeytymään

automaattisesti.

Malmberg Elektro Oy

Juhanilantie 1, 01740 Vantaa, SUOMI

Puh: 09-855 34 30

malmbergs@malmberg-elektro.ﬁ / www.malmbergs.com

BC/AF-JZ/JA-170407

KYTKENTÄKAAVIO

L/+ N/+L NL N

L N

1) 230V AC

3) Ilman katkaisijaa

2) 230V AC /12-30V DC

4) Kahdella katkaisijalla

Katkaisija 1

Katkaisija 2

ENNEN ASENNUSTA

1. 1- ja 6-kytkimille

2.Wi-Fi-signaalin varmistaminen

Ota mobiililaitteesi ohjelmoitavan

ohjausmoduulin lähelle. Varmista että

Wi-Fi-signaalin vahvuus on vähintään

50%.

Tarvitsee nollajohtimen

Metallisten peitelevyjen käyttöä ei suositella

ASENNUSOHJE

HUOM: Vain pätevä sähköasentaja saa asentaa tuotteen.

1. Kytke virta pois.

2. Kytke johtimet noudattaen kytkentäkaaviota.

3. Asenna moduuli kojerasiaan.

4. Kytke virta päälle.

5. Jos moduuli on asennettu oikein, laitteesssa oleva summeri

päästää merkkiäänen ja menee ohjelmointitilaan. Jos et ohjelmoi

laitetta mobiililaitteellasi heti, kuuluu merkkiääni 100 sekunnin

ajan moduulin ollen yhä ohjelmointitilassa. Kun ohjelmointi on

suoritettu, merkkiääni toistetaan kaksi kertaa kolmen sekunnin

aikana.

KUVAUS

CSW201 on Wi-Fi-ohjausmoduuli joka lisää perinteiseen

valokatkaisijaan mahdollisuuden ohjata valaistusta langattomasti

mobiililaitteella.

HYVÄ TIETÄÄ ENNEN KÄYTTÖÄ

• Varmista että reititin käyttää 2.4G verkkoa ja mobiililaitteesi on

kytketty tähän verkkoon.

• Varmista että reitittimeesi ei ole kytketty liikaa langattomia

laitteita. On mahdollista että osa kytketyistä langattomista

laitteista on kytkettävä pois päältä kunnes konﬁgurointi on

suoritettu.

• Reitittimeen kytkettävien langattomien laitteiden maksimimäärä

riippuu reitittimestäsi.

• Varmista että “AP isolation/Acces point”- toiminto ei ole

aktivoituna reitittimessäsi.

• Varmista että kirjautumissivu ei jää näkyviin selaimeesi kun

laitteesi on kytkeytynyt Wi-Fi:in.

• Wi-Fi-ohjausmoduuli pitää ohjelmoida uudelleen jos SSID tai

salasana vaihdetaan.

TEKNISET TIEDOT

Ominaisuudet

• 230V~/10A/50Hz, Max. 2300W

• Wi-Fi: 2.4GHz 802.11b/g/n

• Vain kuiviin sisätiloihin

• Käyttölämpötila: 0-40°C

• Suhteellinen kosteus: ≤80%

• Asennetaan Ø 60 mm kojerasiaan

Järjestelmävaatimukset

• Wi-Fi ® reititin

• iPhone, iPad (IOS 7.0 tai uudempi)

• Android 4.0 tai uudempi

Katso kytkentäkaavio 1 ja 2 Katso kytkentäkaavio 4

Scan the QR

REC

STEL DE WIFI MODULE IN OP UW SMARTTELEFOON

scan de QR-kode om de

REC app te kunnen down-

loaden op App store of

Googleplay U kunt ook

zoeken op het woord

“ANKUOO” op App store

of Googleplay om de REC

app te kunnen downloa-

den.

treerde gebruikersnaam

en paswoord mbv WIFI

konnektie.

Zorg ervoor dat uw smart-

telefoon en module in

hetzelfde WIFI netwerk is.

Het aansluitproces (paren)

duurt ongeveer 30-120

sec. Als het langer dan

120 sec duurt, dan kunt

opnieuw opstarten of

wachten

Selecteer de “edit” knop

in de rechterbovenhoek.

Hier kunt U de naam ver-

anderen van de module

en een ander icoon kie-

zen, of U kunt een foto

maken van de module.

U kunt tevens de laatste

software updaten, totdat

de module 2 keer piept

in 3 dec.

Registreer uw account

met uw gebruikersnaam

en correct emailadres..

Gebruik alleen letters en

nummers voor uw gebrui-

kersnaam.

Sluit uw smarttelefoon aan

op het WIFInetwerk en

start de REC app op.

Klik in het menu op “add

device”. En zorg ervoor

dat de module in konﬁgu-

ratiestatus in ingesteld.

Als het aansluitproces klaar

is, zal de module 2 keer

piepen binnen 3 sec en de

module zal zichtbaar wor-

den in de REC app.

U kunt de ON/OFF status

veranderen in de app. Als

U van router verandert,

dan zult U de module

moeten verwijderen van

de app en opnieuw konﬁ-

gureren.

REC WIFI

Draadloze schakelaar module

GEBRUIKSAANWIJZING

Draadloos

control

Zet je elektrische

apparaten aan/

uit vanaf waar

dan ook

Anti diefstal

funktie

Lijkt alsof U thuis

bent

Aftel funktie

Zet je elektrische

apparaten uit

wanneer U gaat

slapen

Tijdsinstelling

Voer automatisch

routine operaties

uit voor Uw

huishoudelijke

apparaten

Malmbergs Elektriska AB (publ)

Postbus 144, SE-692 23, Kumla, ZWEDEN

Telefoon: +46 (0)19 58 77 00

[email protected] | www.malmbergs.com

BC/AF-JZ/JA-170407

VOORDAT U GAAT INSTALLEREN:

1. Voor zowel enkel of dubbele schakelaars.

2.WIFI signaal veriﬁcatie

Neem uw smarttelefoon naar de scha-

kelaar wanneer U bezig bent met de

konﬁguratie. U heeft minimaal 50%

WIFI signaal nodig.

Neutraal (N) draad nodig

Geen metalen afdekplaatjes

INSTALLATIE VOORSCHRIFT

Let op: Deze module dient geinstalleerd te worden door een

erkend installateur.

1. Zet de stroom uit

2. Aansluit volgens bijgevoegd aansluitschema

3. Plaats de module in de installatiedoos

4. Zet de stroom aan

5. Wanneer de module korrekt is aangesloten zal er een piep

komen en tegelijk gaat de module in konﬁguratie status Als U

niet met Uw smarttelefoon de konfuratie afmaakt, de module zal

100 sec piepen en dan stil zijn, maar zal nog steeds in konﬁgura-

tie status blijven. Wanneer de module is gekonﬁgureerd zal het 2

keer piepen in 3 sec.

AANSLUITDIAGRAM

L/+ N/+L NL N

L N

BESCHRIJVING

CSW201 is een WIFIcontroller module die gemaakt is om je tradi-

tionele schakelaar te kunnen vervangen door WIFI schakelaar, wat

betekent dat het aangesloten apparaat gestuurd kan worden via je

smarttelefoon en ook je traditionele schakelaar.

GOED TO WETEN VOORDAT JE DE MODULE GAAT

GEBRUIKEN

• Je router moet ingesteld staan op 2.4G en je smarttelefoon is

aangesloten op dit 2.4G netwerk.

• Tijdens de konﬁguratie is het belangrijk dat er niet teveel een-

heden aktief zijn op je router. U kunt enkele eenheden tijdelijk

uitzetten en na de konﬁguratie weer aanzetten.

• Het aantal WIFI produkten dat aangesloten zou kunnen worden

op de router is afhankelijk van de prestatie van de router.

• Het is belangrijk dat de funktie “AP isolation/Ac cess point” is

uitgezet op je router.

• Het is belangrijk dat er geen extra aanlogpagina nodig is in je

bowser nadat je apparaat is aangesloten op WIFI.

• De REC WIFI schakelaar module moet opnieuw worden gekon-

ﬁgureerd wanneer SSID of paswoord is gewijzigd.

TECHNISCHE DATA

Speciﬁkatie

• 230V-/10A/50Hz, max 2300W

• WIFI: 2.4GHz 802.11b/g/n

• Alleen voor binnen gebruik in droge ruimtes

• Gebruik temperatuur: 0-40C

• Gebruik vochtigheid: <80%

• Kan ingebouwd worden in 60mm installatiedoos.

Systeem vereisten

• Wi-Fi ® router

• Iphone, Ipad (IOS 7.0 of hoger)

• Android 4.0 of hoger

1) 230V AC

Zie aansluitschema 1 en 2 Zie aansluitschema 4

3) Zonder schakalaar

2) 230V AC /12-30V DC

4) Met 2 schakelaars

Switch 1

Switch 2

99 170 14Model: CSW201

INNAN INSTALLATION

1. Kan användas med både en och två strömbrytare

KONFIGURERA WIFI-MODUL TILL DIN SMARTPHONE

2.Wi-Fi signal konﬁgurering

Ta din smartphone till väggströmbry-

taren när du konﬁgurerar. Se till att du

har minst 50% Wi-Fi signal.

Fjärrstyrning

Slå på/av dina

elektriska ap-

parater var du än

beﬁnner dig.

Stöldskydds-

timer

Låtsas att du

är hemma och

avskräck tjuvar.

Nedräknings-

timer

Stäng av belys-

ningen när du har

somnat.

Schemalagd

timer

Schemalägg be-

lysningen utifrån

dina rutiner.

Nolledare krävs

Metall får ej blockera Wi-Fi signalen

Scan the QR

REC

Skanna QR-koden för att

ladda ner REC App från

App Store eller GooglePlay.

Du kan även söka på “AN-

KUOO” på App Store

eller GooglePlay för att

hitta REC appen.

Anslut till Wi-Fi och logga

in på ditt konto med ditt

registrerade användar-

namn och lösenord.

Se till att din smartphone

och Wi-Fi-omkopplare är

i samma Wi-Fi-nätverk.

Anslutningen tar ungefär

30-120 sekunder. Om

tiden överstiger 120 sek,

kan du välja att starta om

eller vänta.

Tryck på redigeringsikonen

i det övre högra hörnet.

Sedan kan du byta namn på

enheten och välja en ikon,

eller så kan du använda ett

foto som ikon.

Registrera ditt konto med

ditt användarnamn och

korrekt e-postadress. Vän-

ligen använd bokstäver,

siffror eller understreck.

Övriga symboler som @,

#, &, $ är inte tillåtna vid

registrering av konto/

lösenord.

Anslut din smartphone till

Wi-Fi-nätverket och starta

REC appen. Klicka på

“Add Device” på menyn

”Devices” för att lägga till

Wi-Fi fjärrströmbrytaren.

Se till att modulen är i

konﬁgurationsläge.

När konﬁgurationen är

klar, piper enheten två

gånger i 3 sek. och mo-

dulen kommer att visas i

REC App. Om du byter ut

router eller ändrar dess in-

ställningar, ta bort enheten

från appen och konﬁgurera

sedan på nytt.

INSTALLATIONSGUIDE

OBS: Denna enhet måste installeras av en behörig elektriker.

1. Stäng av strömmen.

2. Anslut enligt kopplingsshemat nedan.

3. Sätt modulen i apparatdosan.

4. Sätt på strömmen.

5. Om modulen har installerats på rätt sätt, börjar modulen

pipa för att bekräfta att konﬁgurationen påbörjat. Om du inte

konﬁgurerar den på din smartphone, kommer den att pipa i 100

sekunder snabbt och sedan tystna, modulen är då ändå i kon-

ﬁgurationsläge. När den är konﬁgurerad, kommer modulen att

pipa två gånger i 3 sekunder.

KOPPLINGSSCHEMA

L/+ N/+L NL N

L N

99 170 14

REC Wi-Fi

Trådlös fjärrströmbrytare

BRUKSANVISNING

Modell: CSW201

BESKRIVNING

CSW201 är en Wi-Fi fjärrströmbrytare utformad för att omvandla

din traditionella väggströmbrytare till en Wi-Fi brytare som gör

att den anslutna enheten kan styras via en smartphone samt den

traditionella brytaren.

BRA ATT VETA INNAN ANVÄNDNING

• Se till att din router är konﬁgurerad till 2.4G och att din smart-

phone är ansluten till detta 2.4G nätverk.

• Se till att det inte ﬁnns alltför många enheter som är anslutna

till routern samtidigt. Du kan temporärt stänga av vissa andra

enheter som är anslutna till routern och slå på dem igen efter att

konﬁgurationen är klar.

• Antalet Wi-Fi produkter som kan anslutas till routern beror på

routerns prestanda.

• Se till att “AP isolering/Access point” är inaktiverad på routern.

• Se till att ingen extra inloggning krävs i webbläsaren efter att

enheten anslutits till Wi-Fi.

• Om SSID eller lösenordet ändras måste Wi-Fi strömbrytaren

konﬁgureras till nätverket igen.

TEKNISKA DATA

Speciﬁkationer

• 230V~ / 10A / 50Hz, Max 2300W

• Wi-Fi: 2.4GHz 802.11b/g/n

• Endast för inomhusbruk

• Arbetstemperatur: 0-40°C

• Luftfuktighet: ≤80%

• För montering i Ø60 mm apparatdosa

Systemkrav

• Wi-Fi ® router

• iPhone, iPad (IOS 7.0 eller högre)

• Android 4.0 eller högre

Malmbergs Elektriska AB (publ)

Box 144, 692 23, KUMLA

Tel: 019-58 77 00

[email protected] | www.malmbergs.com

1) 230V AC

BC/AF-JZ/PB-170407

Se kopplingsschema 1 och 2 Se kopplingsschema 4

3) Utan strömbrytare

2) 230V AC /12-30V DC

4) Med två strömbrytare

Strömbrytare 1

Strömbrytare 2

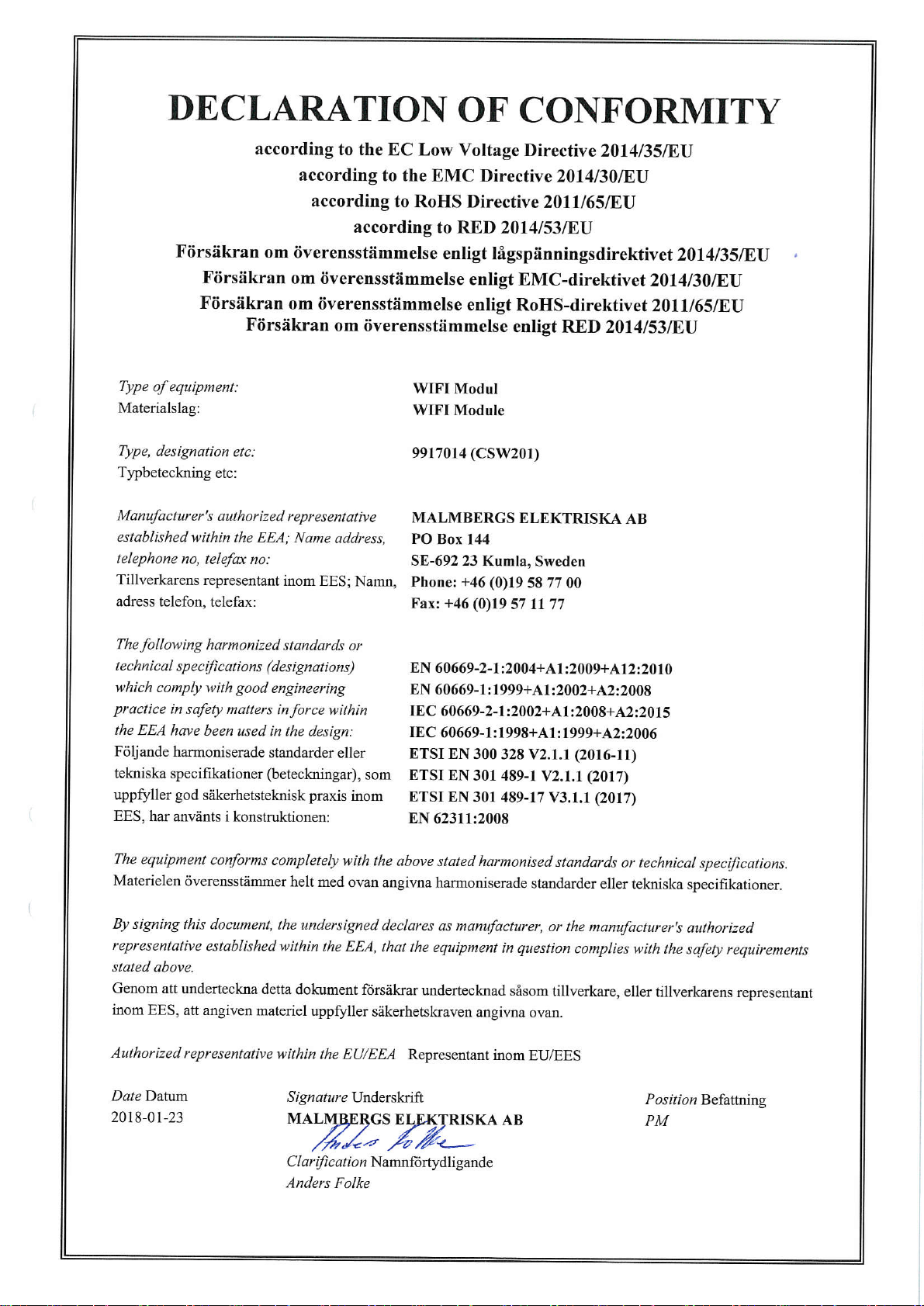

Table des matières

Langues :

Autres manuels Malmbergs Routeur sans fil

Malmbergs

Malmbergs 27 004 90 Manuel utilisateur

Manuels Routeur sans fil populaires d'autres marques

Milesight

Milesight UG67 Manuel utilisateur

Airlogic

Airlogic AirSync Class 1 Manuel du propriétaire

Samsung

Samsung WCH730B Manuel utilisateur

TELEFONICA

TELEFONICA USB Adapter Manuel utilisateur

NETGEAR

NETGEAR PowerLINE WiFi 1000 Series Manuel utilisateur

Askey

Askey RAC2V1K Manuel utilisateur

Alloy

Alloy WLF2454AP-S Manuel utilisateur

TP-Link

TP-Link TL-WR542G Manuel utilisateur

NETGEAR

NETGEAR WNR2000v4 Manuel utilisateur

Hama

Hama 53120 Manuel utilisateur

Intellinet

Intellinet 524582 Manuel utilisateur

Asus

Asus RT-N10P Manuel utilisateur

D-Link

D-Link DIR-506L Manuel utilisateur

Sapido

Sapido GR297n Manuel utilisateur

Asus

Asus DSL-N55U Manuel utilisateur

AMTC

AMTC WR7502 Manuel utilisateur

Compaq

Compaq CP-2W - iPAQ Connection Point Manuel utilisateur

SMC Networks

SMC Networks WBR14-N2 FICHE Manuel utilisateur
