Makita UC3530A Manuel utilisateur

04-08-1

MODEL

ELECTRIC CHAIN SAWS

CONTENTS:

1) HANDLES, MOTOR CASE, GEAR

2) OIL PUMP, CLUTCH, CHAIN BRAKE

3) MOTOR, CABLE, SWITCH

4) ACCESSORIES

UC3530A

UC4030A

14”

16”

58 59 60

76 78

77 79 80 81

71 72

73 74

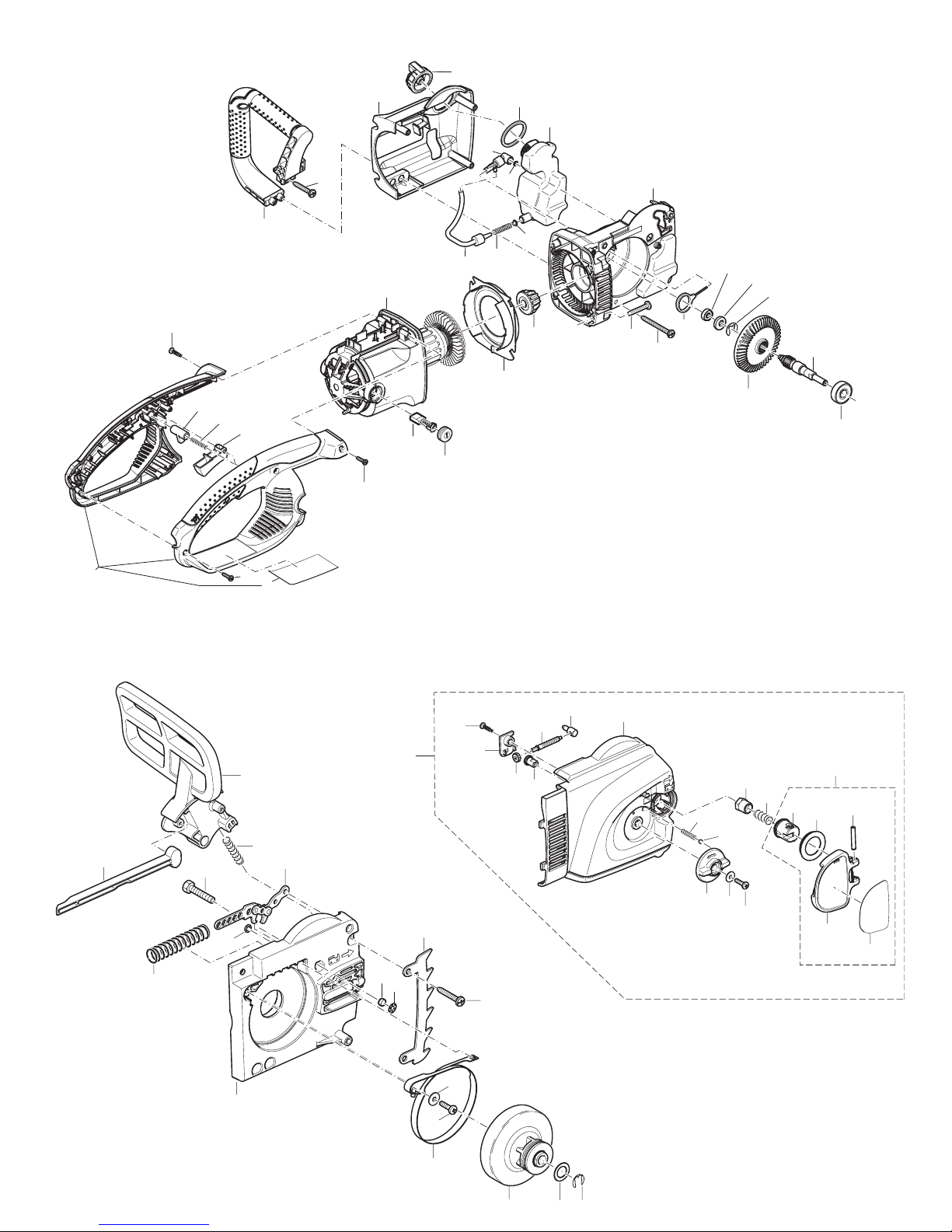

2) OIL PUMP, CLUTCH, CHAIN BRAKE

1) HANDLES, MOTOR CASE, GEAR

115

113

112

103

102

101

110

109

108

104

107

105

119

116

117

120

121

118

114

111

125

106

702

700

Gaug e

1,3 mm

.050"

3/8"

092

710

4) ACCESSORIES

3) MOTOR, CABLE, SWITCH


ASULU.LPCELDNAH10260136221

2 980 115 235 1 LABEL

3 225 144 010 1 LOCKING BUTTON

4 225 145 010 1 SPRING

5 226 271 010 1 SWITCH

6 660 265 995 1 SCREW

7 660 265 995 1 SCREW

8 660 265 995 5 SCREW

9 226 111 660 1 MOTOR CASE

11 957 805 410 1 CARBON BRUSH (2 PCS.) SET

12 970 805 420 2 COVER

13 226 310 020 1 TUBULAR HANDLE

03X5WERCS201811162241

15 226 118 010 1 AIR DUCT

16 226 211 020 1 GEAR HOUSING LEFT

55X5WERCS205811162271

03X5WERCS401811162281

19 226 211 120 1 COVER CPL.

LU.LPCREVOC101111262291

20 226 114 100 1 TANK CAP CPL.

21 226 114 060 1 GASKET

22 226 114 020 1 OIL TANK

23 226 245 200 1 OIL PUMP CPL.

8,1X5,5GNIR-O181060236942

25 226 245 210 1 SUCTION LINE

26 021 245 060 1 SPRING

27 021 245 100 1 PLUG

28 226 245 060 1 PISTON

31 225 221 012 1 GEAR WHEEL CPL. Z=43

41=ZNOINIP101022252223

33 226 221 020 1 SPIKE BAR CPL.

34 960 101 064 1 BALL BEARING 606ZZ

35 226 245 050 1 WASHER

36 930 110 120 1 LOCK WASHER 10X1,2

37 960 102 124 1 BALL BEARING 6201 2Z

40 226 213 020 1 HAND GUARD

41 225 213 060 1 SPRING

42 226 114 030 1 SWITCH ROD

43 226 211 015 1 GEAR HOUSING RIGHT

44 028 213 532 1 BRAKE SPRING HOLDER CPL.

45 028 213 210 1 SPRING

8,1X5,5GNIR-O181060236964

03X8MWERCS140380200974

48 226 250 010 1 SPIKE BR CPL.

03X5WERCS201811162294

50 226 213 050 1 BRAKE BAND

51 226 211 040 1 CLAMPING RING

52 226 211 050 1 FELT

21X4WERCS102811162265

225*2,1X21X3,4REHSAW102340242975

58 226 223 110 1 CLUTCH DRUM CPL. 3/8"

5,0X0,41X0,8REHSAW108192212295

60 930 106 070 1 LOCK WASHER

63 226 213 400 1 SPROCKET GUARD TLC CPL.

64 226 213 100 1 SPROCKET GUARD

65 320 266 007 1 SCREW

66 226 213 370 1 COVER

67 226 213 320 1 BEVEL GEAR 5 Z14

68 226 213 330 1 BEVEL GEAR 14 Z14

69 226 213 310 1 SCREW

70 226 213 410 1 NUT

71 170 213 690 1 SPRING

72 170 213 770 1 LOCKING BALL

73 226 213 340 1 TENSIONING WHEEL

74 924 204 020 1 WASHER 4X12X0,5

75 226 213 380 1 SCREW M4X8

76 226 213 040 1 NUT M8

77 170 213 730 1 SPRING

78 226 213 300 1 GRIP CPL.

79 226 213 360 1 SUPPORT

80 170 213 780 1 WASHER TLC

81 934 940 280 1 CLAMPING SLEEVE 4X28

82 226 213 350 1 GRIP

83 980 115 236 1 LABEL

101 970 805 250 1 STATOR 115V (UL)

102 970 805 310 1 ROTOR 115 V

106 226 111 850 2 SCREW 5X55

107 970 801 860 2 CLAMP

108 970 311 710 1 CABLE

109 970 311 690 1 CABLE

110 970 310 730 1 CABLE

111 970 311 720 1 CABLE

112 970 311 680 1 CABLE

113 970 001 240 1 SWITCH

114 970 201210 1 SCREW WIRE CONNECTOR

115 970 104 011 1 CONTROLLER 130V

116 975 001 190 1 PUSH BUTTON

117 970 109 840 1 CAPACITOR

118 225 152 060 1 TRACTION RELIEF 115V

120 225 152 010 1 BREAK PROTECTION

121 970 102 460 1 CABLE WITH PLUG 125V (USA)

125 970 102 050 1 TRACTION RELIEF

700 442 035 661 1 SPROCKET NOSE BAR 3/8" .050" 35cm-14" (UC3530A) ACC.

700 442 040 661 1 SPROCKET NOSE BAR 3/8" .050" 40cm-16" (UC4030A) ACC.

702 528 092 652 1 SAW CHAIN 3/8" .050" 35cm-14" (UC3530A) ACC.

702 528 092 656 1 SAW CHAIN 3/8" .050" 40cm-16" (UC4030A) ACC.

710 952 010 630 1 CHAIN PROTECTION COVER ACC.
