OWNER’S MANUAL

HR624 MK2

High Resolution Active Studio Monitor

日本語オーナーズマニュアル



HR64 MK

HR624 MK2

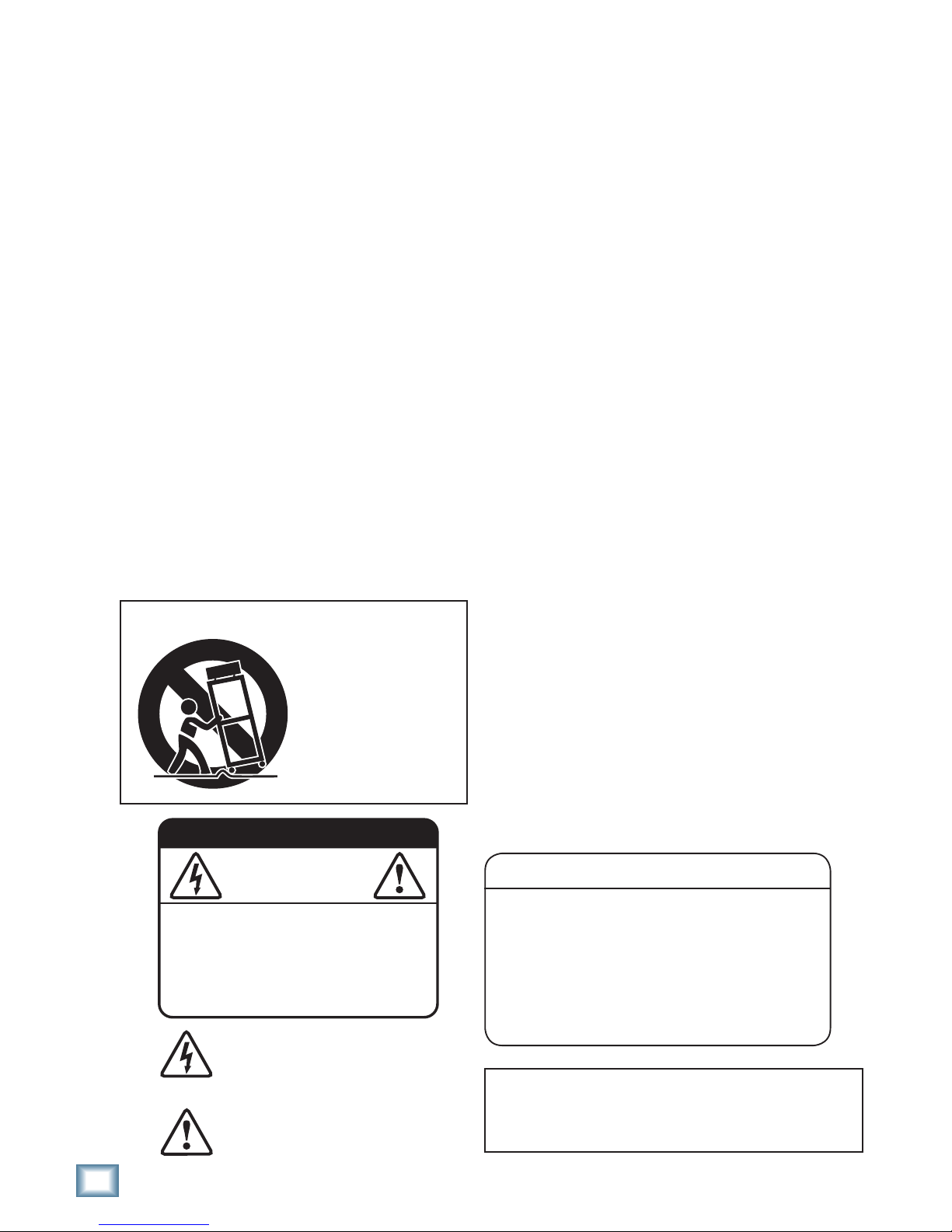

運搬時のご注意

製造元の推奨する

カートやスタンドを

ご使用ください。

製品は運搬する際は

転倒を未然に防止するため、

急に停止したり、

無理に押したりせず、

注意深くお取扱いください。

注　意

感電の危険があります。

本体を開けないでください。

注意：電気事故を防ぐため

カバーを取り外さないでください。

内部にユーザーご自身で

修理可能な部分はありません。

このマークは、機器の内部に

絶縁されていない「危険な電圧」が

存在することを意味し、

感電の恐れがあることを警告しています。

取扱説明書のこのマークは、

操作上の注意や、メンテナンス方法

についての、重要な記述が

なされていることを示します。

1. 指示をお読みください。

2. マニュアルは大切に保管してください。

3. すべての警告にご注意ください。

4. 指示をお守りください。

5. 製品に水分を近付けないでください。

6. クリーニングには乾いた布をご使用ください。

7. 換気口が塞がれないようにしてください。マニュアル

に指定された場所に設置してください。

8. 暖房器具やパワーアンプなど、熱源の周辺に本製品を

設置しないでください。

9. グラウンドと極性の安全性を損ねるような処置はお控

えください。極性プラグのピンは一方が他方より幅広

になっています。グラウンドタイプのプラグでは 2つ

のピンに加え、グラウンド用に第 3のピンがあります。

これは安全を目的としたものです。プラグがコンセン

トに適合しない場合、コンセントの交換なども含め電

気技術者にご相談ください。

10.電源コードが踏まれたり引っ張られたりすることのな

いように設置してください。特に、本体接続部分やコ

ンセントに注意を払ってください。

11.推奨アクセサリ以外のものを本機に取り付けないでく

ださい。

12.カート、スタンド、トライポッド、ブラケット、テー

ブルには付属のもの、もしくは推奨されたものをご使

用ください。カートで運搬する際には、落下による損

傷を防ぐため、カートと本機がしっかり固定されてい

ることをご確認ください。

13.落雷の発生時や長期間使用しない場合には電源コード

を抜いてください。

14.電源コードやプラグの破損、本機の落下（あるいは本

機の上に何かを落としてしまった場合）、水分の混入（雨

に晒された場合など）により、本機が正常に作動しな

くなった場合には修理が必要となります。本機の修理

に関してはすべて、資格を持つサービススタッフにご

依頼ください。

15. 本機を水滴や飛沫から遠ざけてください。花瓶やグラ

スなど、液体の入っている容器を本機の上に置かない

でください。

16.

本製品は Class-I 設計となっています。必ず本線から引

かれ、適切にアース（第 3のピン）接続されたコンセ

ントに接続してください。

17.

本製品のスイッチをオフにしても、AC 電源から完全に

遮断されたことにはならないことにご注意ください。

18.

本機は、カナダ通信局の電波妨害に関する規定に記さ

れたデジタル機器からの電波ノイズ許容、Class A あ

るいは Class B を上回りません。

19.

極度に高いノイズレベルに長い時間晒されると難聴と

なる恐れがあります。難聴を引き起こすレベルには個

人差がありますが、ある期間大音量を聞いていると

ほとんどの人の聴力が低下します。米国安全衛生局

（OSHA）は以下の表のようにノイズレベルの許容量を

定めています。

OSHA は、以下の許容量を超える状況は聴覚に悪影響

を及ぼす可能性があるとしています。高音量を発生す

る機器の周辺に長時間いる場合には、耳を保護するよ

うに心掛けてください。機器を操作する時間が以下の

状況を超えるような場合、耳の内部あるいは外部にプ

ロテクターを装着してください。

安全上のご注意（重要）

警告：火災や感電の怖れがあります。

機器を雨や湿気に晒さないでください。

1日につきサウンドレベル

典型的な

（時間）（dBA）

事例

8 90 小さなクラブのデュオ演奏

6 92

4 95 地下鉄の騒音

3 97

2 100 大音量のクラシック音楽

1.5 102

1 105 締め切り直前のパトリスの叫び

30 分110

15 分以下 115 ロックコンサートの最高潮



Owner’s Manual

はじめに

• アンプは、スピーカーによって最大の音響出力が得ら

れるように、また、過負荷によるスピーカーのダメー

ジの危険性を最小化するように設計されています。

• 製造過程においてドライバ間に生じ得る許容誤差を補

正するため、アンプ個々のゲインと周波数特性は手動

で微調整されています。45 Hz から 20 kHz に渡ってス

ムーズな周波数特性が実現されています。

• アンプの出力とドライバを結ぶケーブルは最小限に留

められています。アンプのダンピングファクターが長

いスピーカーケーブルの抵抗によって損なわれること

はありません。

• 両ドライバからの出力の音響的な和は電気的また物理

的に最適化されています。増幅特性は単一で位相差も

最小化されています。

一言にすると、複雑に結線されたシステム中のすべての

コンポーネントが、お互いに協調して稼動し、可能な限り

ベストなサウンドを実現するように設計されている、と言

えるでしょう。

トランデューサー ...

本モニターは、高精度で歪みの少ない 6.7 インチのウー

ファーと、1インチのフェロフルイド（磁性流体）冷却方

式チタニウム製ドームツイーターを前面に、6インチ× 9

インチの楕円フラットピストンパッシブラジエーターを後

面に搭載しています。

高域ドライバは、大きく、音響的に無共振のダイカスト

アルミニウム製エクスポネンシャルウェーブガイドにマウ

ントされており、コントロールされた高域音を広範囲に拡

散します。独自に設計されたパッシブラジエーターは 45Hz

という低さまで、スムーズな低域レスポンスを実現してい

ます。45Hz というのは、このサイズのキャビネットとして

は驚くべき性能です！最低域のサウンドの大部分がこのラ

ジエーターによって生み出され、この音域でのコーンの動

きが最小限に抑えられているため、ウーファーの歪みは全

くと言うほど生じません。

この度は Mackie HR624 MK2 スタジオモニターをお求め

頂き、誠にありがとうございました。オリジナルの HR624

スタジオモニターは、当時のフラッグシップモデルである

HR824 の姉妹品として 2001 年に発売されましたが、今回、

私達はさらなる精確さと低域のレスポンスの向上を追求

し、現代的なコンポーネントの導入とともに HR624 MK2

を設計しました。

高品位のための投資 ...

私達は HR624 のモデルチェンジを決断した際、「すでに

素晴らしいスタジオモニターを、如何にしてさらに優れた

ものにできるか」という点に関して、私達のラウドスピー

カー担当エンジニアと EAW 社のトランデューサー設計

チームに意見を求めました。彼らが最初に気づいたのは、

正面のバッフルをより滑らかなカーブのアルミニウム構造

にすることにより、エッジの回折をさらに抑制して音像を

向上することができるのではないか、ということでした。

また、低域のレスポンスの向上を図り、キャビネットの容

量はわずかに増大されました。この新たなキャビネットに

合わせ、アンプリファイアも細かく調整されました。けれ

ども、アンプリファイアの設計自体は基本的に以前と変わ

りません。オリジナルモデルと非常に近い特性を持つもの

となっています。すでにオリジナルの HR624 をお持ちの方

は、サウンドについて新たに時間を費やす必要はありませ

ん。MK2 においてもオリジナルと同じ透明性、極度にフラッ

トな周波数特性、広いステレオ音像が得られます。

高級ピアノの黒のような上品な光沢に仕上げられた外装

は、このスタジオモニターが比類のないものであることを

象徴しています。見た目にも、勿論サウンド的にも、厳し

い批評家をうならせる出来映えであると自負しています。

どのような作業環境にも十分に適応できるように音を微調

整するユニークなコントロールが与えられた HR624 MK2 ス

タジオモニターは、とてつもなく精確で汎用性の高いものと

なりました。きっとお気に召して頂けるでしょう！

このモニターの長所は？

HR624 MK2 スタジオモニターは、高解像度の 2ウェイ、

バイアンプのアクティブモニターです。6次オーダーのバ

ターワース（Butterworth）システムを採用し、充

分な質量を持たせた後面放射型パッシブラジエー

ターを内蔵しています。アクティブクロスオー

バー、パワーアンプ、ドライバを単一キャビネッ

トに統合的に組みこむ手法にはたくさんの利点が

あり、私達は HR624 MK2 の設計に際し、そうし

た利点をフルに注入しました。

• 高域ドライバと低域ドライバが、それぞれ最

も再生を得意とする周波数帯域のみを担当す

るように、クロスオーバーポイントが適切に

設定されています。

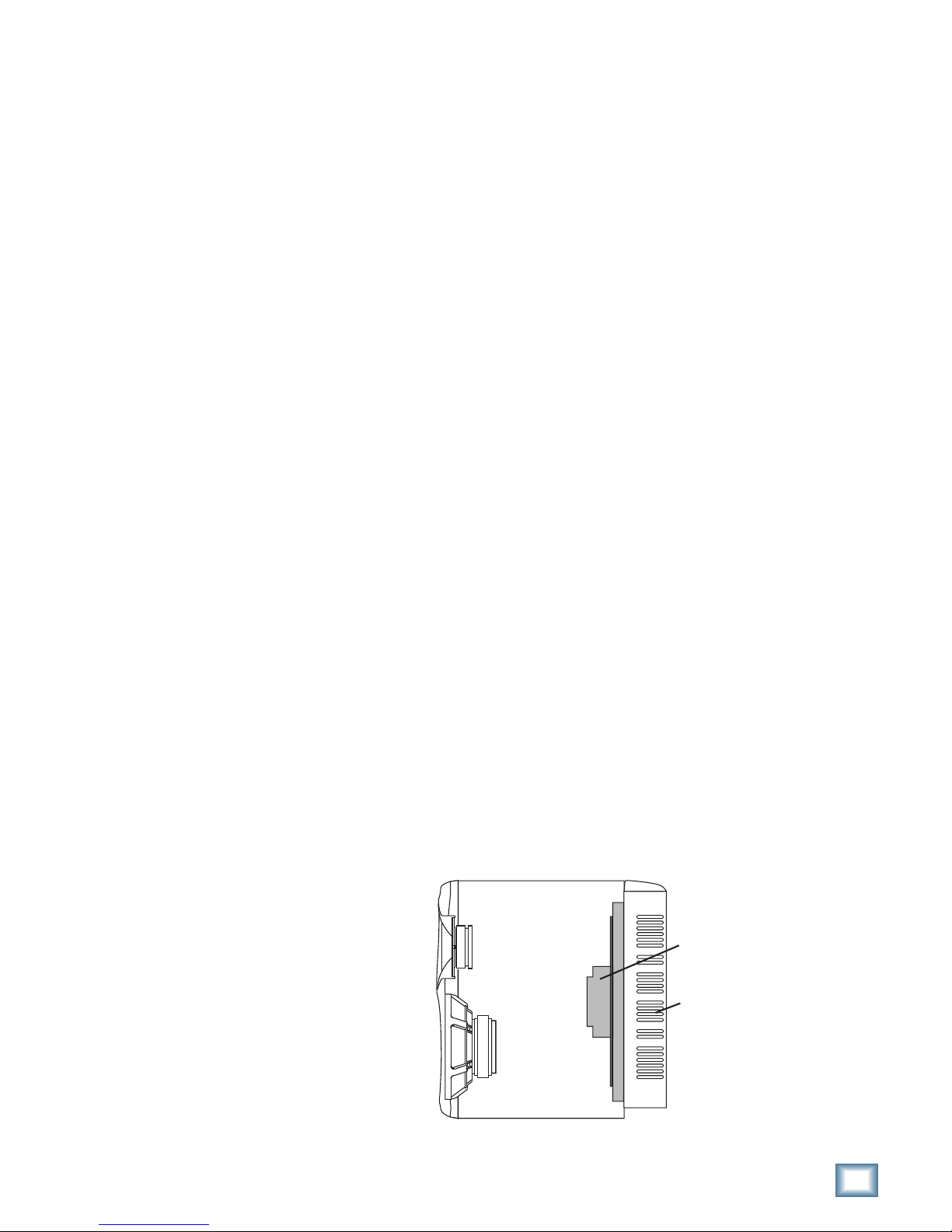

図1：HR624 MK2、サイドの断面図

ツイーター

ウーファー

パッシブラジエーター

パワーアンプ/

クロスオーバーアッセンブリ

HR64 MK

HR624 MK2

キャビネット ...

キャビネットはピアノのような黒い光沢の MDF ウッド

材で組み立てられています。内部の支柱が、筐体の強度と

剛性（硬さ）をさらに増大しています。オープンセル構造

の断熱フォーム材が筐体の内側を埋めており、これが内部

の反響を吸収して、定在波の発生を抑えます。キャビネッ

トの底面にはマウントに用いる部品が埋め込まれていま

す。OmniMount 社の WB-60 ブラケットを使用して、壁掛

け設置が可能です。

パワーアンプ ...

低周波アンプの最大出力はクリップ前で連続 100 ワット

となっています。高周波アンプの最大出力はクリップ前で

連続 40 ワットとなっています。

クイックスタート

ご購入頂いた Mackie Designs HR624

MK2 高解像度スタジオモニターをすぐ

にでも試したい、と待ちきれない思い

でいらっしゃるとお察しします。けれ

どもご使用になる前に、どうかこのペー

ジだけは「今」お読みください。残り

のページは、少し落ち着かれてからで

も結構です。

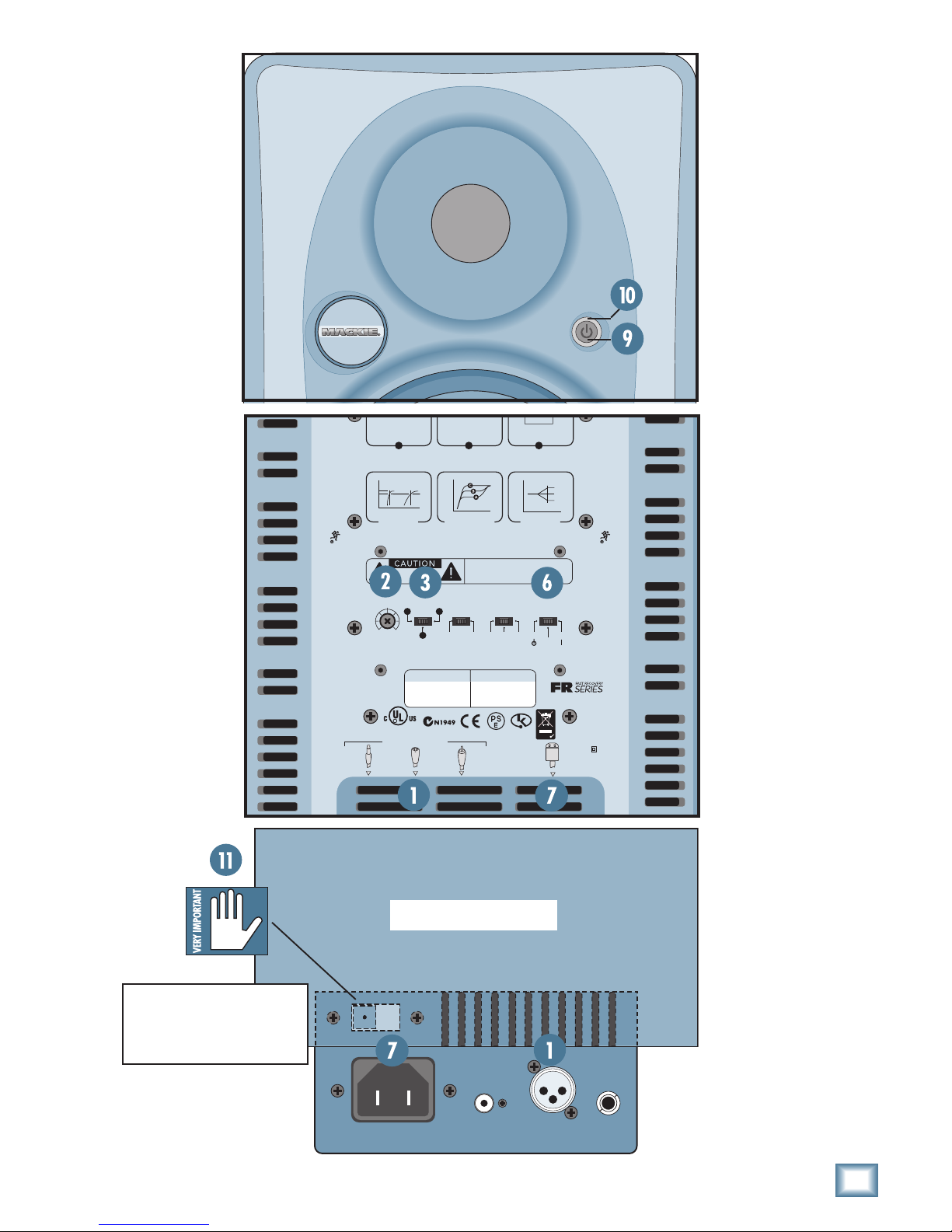

キャビネット底面にある電圧セレクタ

スイッチ [11] が、お住まいの地域の

AC コンセントに適した設定にセット

されていることをご確認ください。

各HR624 MK2 のキャビネットには、それぞれのパワー

アンプが組み込まれています。スピーカーキャビネット

につき、2つのアンプです。1つは高域ツイーター用、も

う1つは低域ウーファー用となっています。初回、スタジ

オモニターの電源を入れる前に、まずキャビネット後面の

INPUT SENSITIVITY

[2] を下げて（左に回し切って）くださ

い。そして前面の電源スイッチ [9] をスタンバイに（押し

込まれていない状態）にセットしてください。大きな信号

ソースをモニターに繋いでしまった場合も、びっくり仰天

せずに済みます。

HR624 MK2 のキャビネット後面では、さまざまな設定

が可能です。それぞれのコントロールに関しては、本体に

もグラフィカルな説明が付けられています（機能の詳しい

説明はこのマニュアルに記されています）。ここではそれ

らのコントロールを工場出荷の状態のままにしておきま

しょう（

ACOUSTIC SPACE

WHOLE

、

LOW FREQ

49Hz

、

HIGH FREQ

）。ただし、

POWER MODE

[6] スイッチは確

実に

STANDBY

ポジションに設定してください。

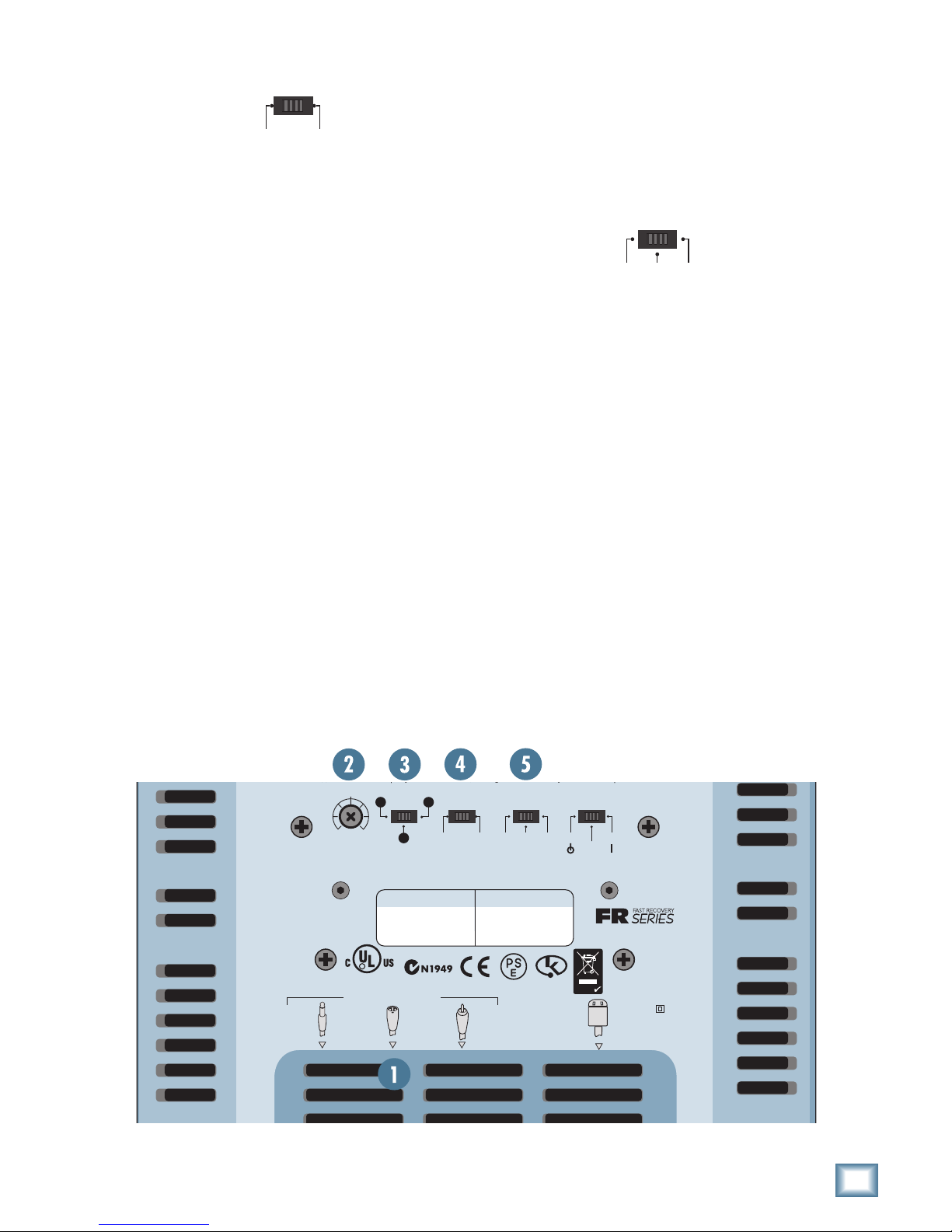

1. ミキサー、プリアンプ、その他のソースからのライ

ンレベルの信号を、

SIGNAL INPUT

[1]（1⁄4インチの

PHONE

、

XLR

、または

RCA

端子）に接続します。

2. 同梱の AC 電源コードをモニター後面の IEC ソケット [7]

に接続します。もう一方の端は、電圧切り替えスイッチ

[11] の設定に適した電圧を供給する AC コンセントに接

続してください。

3. 後面パネルの

POWER MODE

[6] スイッチを

にしてく

ださい。前面パネルの電源スイッチ [9] は押し込まれて

いないので、パワーアンプはスタンバイモードとなりま

す。

4. 信号ソース（テープデッキ、CD、デジタルオーディオ

ワークステーションなど）を再生します。ミキサーまた

はプリアンプのマスターボリュームは下げておいてくだ

さい。

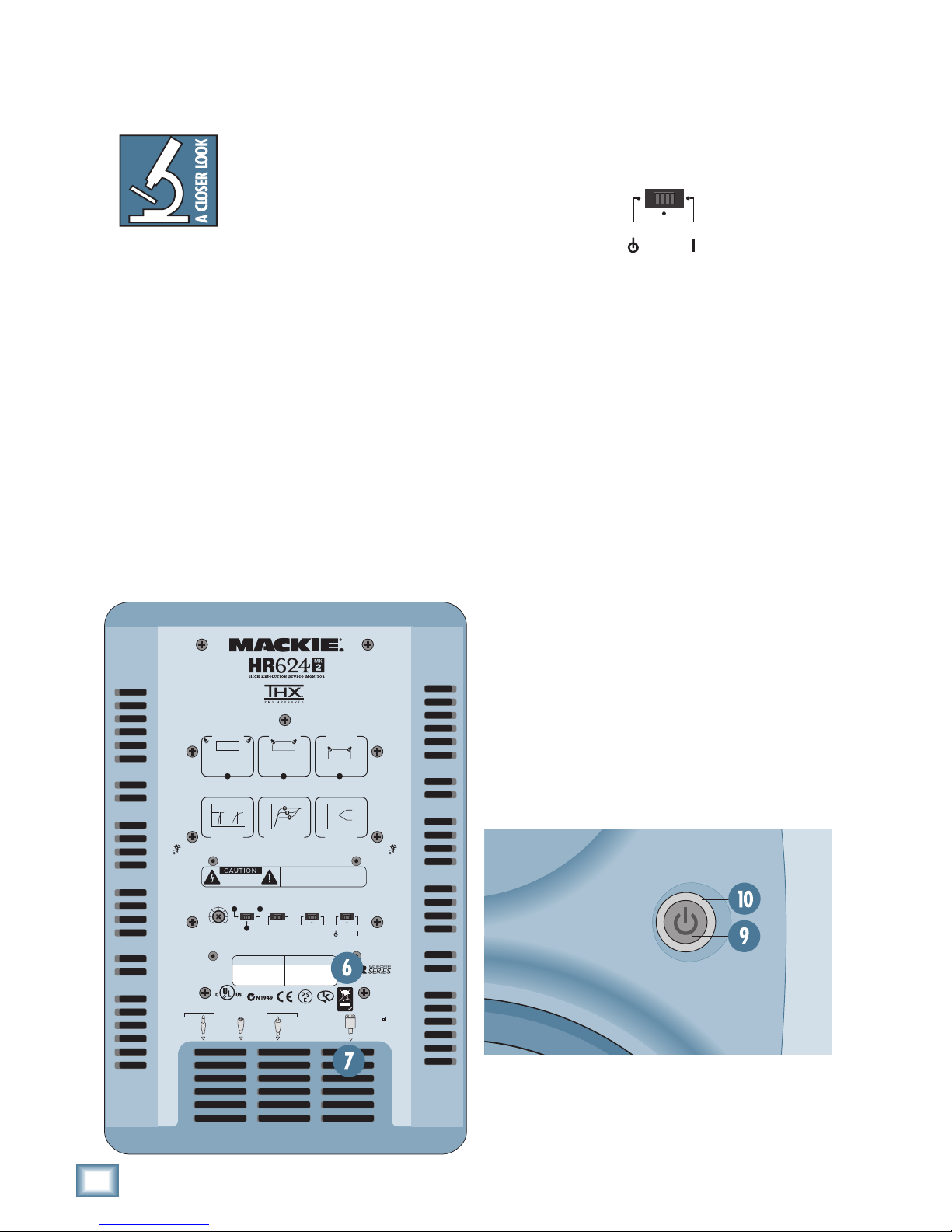

5. HR624 MK2 の前面にある電源スイッチ [9] を押し込んで

ください。スイッチを囲むリング [10] が点灯します。

6. モニター後面の

INPUT SENSITIVITY

[2] コントロールを、

時計回り方向に最大（

NORMAL

の位置）までゆっくりと

持ち上げてください。

7. ミキサーのマスターボリュームを、心地よく感じられる

リスニングレベルに調整し、HR624 MK2 の絹のように

滑らかな高域と、信頼感があって堂々とした低域を、ま

ずはじっくりお楽しみください。そして、このマニュア

ルの先へとお進みください。

低音域レスポンスとコントロール

ルームに関する重要なノート

お買い求めの HR624 MK2 は、低音再

生に最適化された室内においては、そ

の低音域レスポンスを存分に発揮する

でしょう。けれども一般的には、部屋

の形状や容積、音響上の処置など、様々

な要素が HR624 MK2 の低音域能力を妨げる原因となり得

ます。

責任回避や言い訳をしているわけではありません。こ

れは単に古典的な物理の法則です。しかしながら、HR624

MK2 にはこれを補正するためのいくつかのコントロールが

用意されています。設置ルームに合わせてスピーカーの周

波数特性を最適化するのに役立つでしょう。以下の事項を

参考にしてください。

ACOUSTIC SPACE スイッチの設定

HR624 MK2 を部屋の隅に、または壁面に密着して設置

すると低域の特性は変化します。状況に応じて

ACOUSTIC

SPACE

[3] スイッチを設定し、低域がぼやけたり、あるい

は強調されすぎたりするのを防いでください。



Owner’s Manual

LISTED COMMERCIAL

AUDIO EQUIPMENT 65HJ

ACOUSTIC SPACE

0dB

–

2dB

–

3dB

–

20 100Hz

LOW FREQ

LOW CUT

80Hz

HIGH FREQ

0dB

–

2dB

10kHz

+2dB

ACOUSTIC SPACE APPLICATIONS

SPEAKERS AGAINST WALLSPEAKERS IN CORNERS

CONSOLE

HALF SPACE

QUARTER SPACE

49Hz

SPEAKERS AWAY

FROM WALLS

CONSOLE

WHOLE SPACE

0dB

INPUT

SENSITIVITY

–

10dB

NORMALOFF

ACOUSTIC

SPACE

LOW

FREQ FILTER

POWER

MODE

(NORMAL) AUTO

–2dB +2dB

STANDBY

HIGH

FREQ FILTER

HALF

WHOLE (NORMAL)

QUARTER

80Hz

LOW CUT

49Hz

(NORMAL)

A C

MAINS INPUT

~120VAC/

~220-240VAC

50-60 Hz 130W

SIGNAL INPUTS BAL/UNBAL

XLRPHONE RCA

CBA

RISK OF ELECTRIC SHOCK

DO NOT OPEN

WARNING:

TO REDUCE THE RISK OF FIRE OR ELECTRIC SHOCK, DO NOT

EXPOSE THIS EQUIPMENT TO RAIN OR MOISTURE. DO NOT REMOVE COVER.

NO USER SERVICEABLE PARTS INSIDE. REFER SERVICING TO QUALIFIED PERSONNEL.

AVIS:

RISQUE DE CHOC ELECTRIQUE — NE PAS OUVRIR

SERIAL NUMBER MANUFACTURING DATE

THE THX LOGO AND PM3 ARE TRADEMARKS OF THX LTD. WHICH MAY BE REGISTERED IN SOME JURISDICTIONS.

ALL RIGHTS REVERVED

"MACKIE", "FR SERIES" AND THE RUNNING MAN FIGURE ARE TRADEMARKS OF LOUD TECHNOLOGIES, INC. • PATENT PENDING

This device complies with part 15 of the FCC Rules. Operation is subject to the following two conditions:

(1) This device may not cause harmful interference, and

(2) This device must accept any interference received, including interference that may cause undesired operation.

ROHS

INTERNAL BI•AMPLIFICATION

100W L.F. / 40W H.F.

™

120

キャビネットの底面

お住まいの地域の電源が 120

VAC の場合、

電圧セレクタス

イッチを

“120” に、

220-240

VAC の場合、“240” に設定

してください。

HR64 MK

HR624 MK2

色々な設定を試しましょう！

音響的に見ると、個々の部屋は多くの面で異なります。

後面パネルのスイッチ類に関する設定方法をお読みに

なった上で設定が行われた場合でも、ご自身の環境には少

し異なる調整がフィットするかもしれません。他の設定も

お試しください。

また、設置に関しても「ここが一番」と思われる場所だ

けでなく、他の場所も試してみてください。嬉しい驚きが

あるかもしれません。

オープンマインドで部屋の音響や

低域特性の改善に努めましょう！

新しいモニタースピーカーのセットを買った後、ベース

トラップや部屋の改装にさらにお金が必要だ、という話に

なって喜ぶような人はいません。しかし、単なる事実です

が、事務所向きあるいは住居向きの構造を持つ「標準的な」

部屋、つまり四角い部屋では、何らかの改造なしに最適状

態での低音再現が可能であるケースは滅多にありません。

幸い、新しいコントロールルームを作るにまで至らずと

も、その替わりになる解決法がいくつかあり、その多くが

このマニュアルでカバーされています。

賢者の豆知識

• 機材の電源を落とす場合、まず最初に HR624 MK2 をオ

フにします。上流の機器をオフにしたときに出る「バチ

ン」というノイズがスピーカーから発生するのを防ぎま

しょう。電源を入れる場合には、モニターを最後にオン

にしましょう。

• 梱包箱は、残しておいてください！いつか必要になるか

もしれません。そんな時、新しい梱包箱を買うためにお

金を費やさずにすみます。

• 領収証は、安全な場所に保管してください。

• すべての HR624 MK2 のシリアルナンバーを次頁に設け

られたスペースにお控えください。お買い求めになった

日付、場所も書き留めておいてください。

設置

HR624 MK2 は、垂直に立ててお使い頂くように設計さ

れています。スピーカーを水平に（寝かせて）設置する必

要がある場合は、ウーファーが内向きになるように、つま

り左右のウーファーが近くなるように設置してください。

こうすることで左右総和の低域出力と全体の音像が良好に

なります。

キャビネット底面に用意されたマウント用デバイスによ

り、HR624 MK2 を壁掛け設置することが可能です。この

場合、OmniMount 社の WB-60 ブラケットをご使用くださ

い。カバーすべき空間に合わせ、スピーカーの向きを上下

左右に幅広く調整することが可能です。詳細に関しては

OmniMount 社のウエブサイトをご覧ください。

www.omnimount.com/pro/product.aspx?p=176

THX ™、pm3 ™適合証について

20 年近く前、ジョージ・ルーカスは、良い音を求める彼

の情熱を、現在ではそれを実現するための手段として世界

中で最も普及し、また信頼されているソリューションに注

ぎました。その規格は THX と名付けられ、今日に至って

は、何十万ものホームシアターユーザーや、3000 箇所以上

にのぼる THX 適合映画館がこの技術の恩恵を享受してお

り、THX の名前はまさに「神話」というにふさわしいもの

となっています（THX はTomlinson Holman にちなんでい

ます。彼は、80 年代初期 Lucasﬁlm Ltd. ™において研究お

よび技術担当重役として働いていた頃、この THX サウン

ドシステムを開発しました）。何百万人もの映画ファンや

ホームシアターファンにとって「プレミアムな音」という

話題なら、「クオリティ」が意味するのは THX 以外の何も

のでもない、というほどです。

現在、新しい地平が開けてきています。それは何百もの

小さな、しかしプロフェッショナルなマルチチャンネル制

作現場によって成立する地平です。そこでは、差別化、熟

達した技術やマーケティングサポート、そして真のマルチ

チャンネル規格などの必要性が、競争の日々の現実となり

つつあります。ここでもまた、THX は並外れたソリューショ

ンを用意しています。そしてそれは、THX pm3 規格と呼ば

れています。

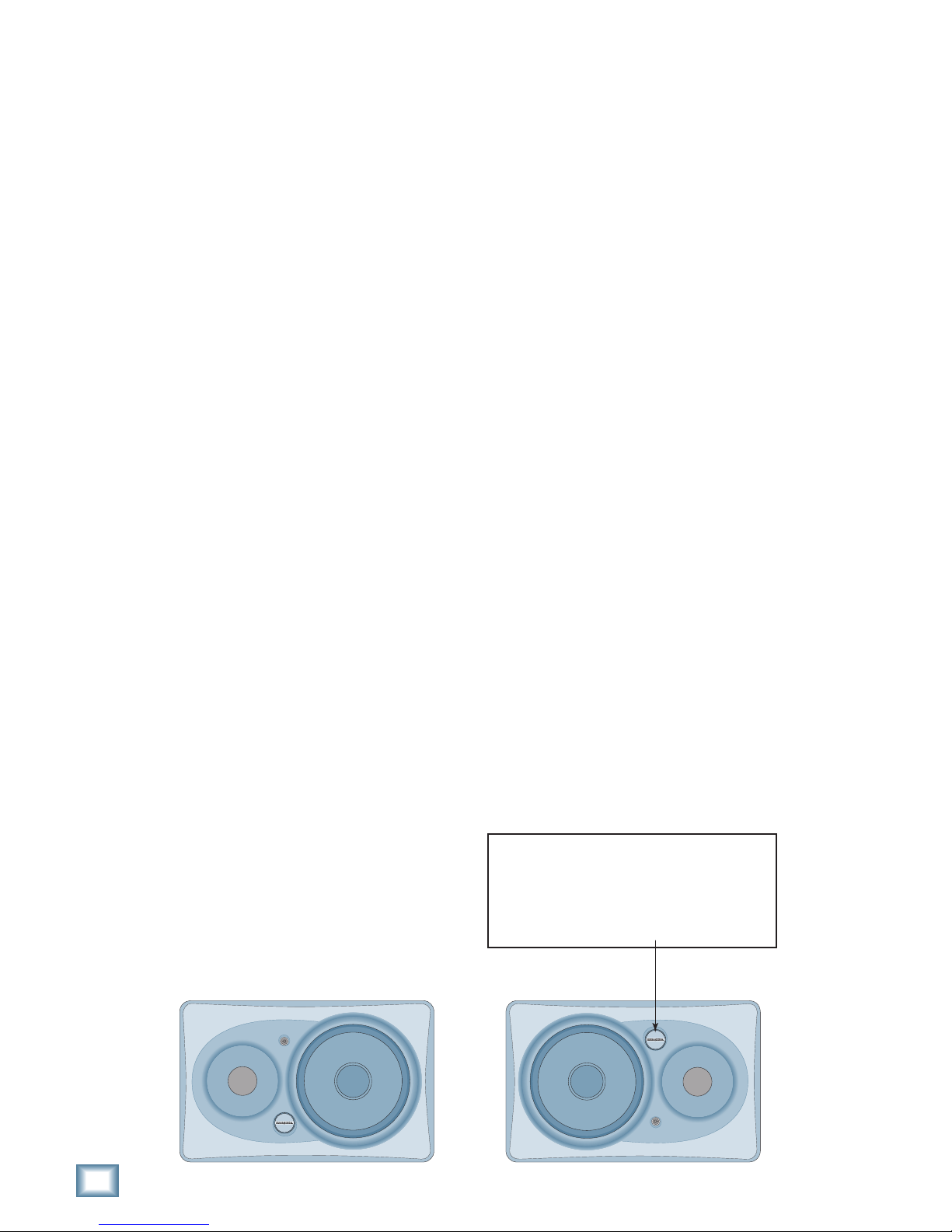

ノート：Mackie のロゴを 90º 回転することが

できます。これにより、スピーカーを横向き

に設置する場合、正しい方向の目安になりま

す。Mackie のエンブレムを優しく引き出し、

回転してから元の位置に戻してください。

Part No. 0022103-92 Rev. B Japanese 2007/05



Owner’s Manual

モニター 1 モニター 2

• 保険請求やテクニカルサポート、返品などに備えて、以下の欄にスタジオ

モニターのシリアルナンバー（複数台お持ちの方はすべて）をお控えくだ

さい。

ご購入店：___________________________________ ご購入日：_____________

モニター 3

マルチチャンネルの素材をミックスし、またはモニター

するためのすべての設備は、pm3 を扱う能力を備えている

べきです。THX pm3 規格は DVD マスタリング、スウィー

トニング（オーバーダビング）、ミキシングに理想的で、

また、放送、音楽、あるいはマルチメディアに関する業務

設備にとっても完璧です。

HR624 MK2 のTHX pm3 適合証

私達が HR624 MK2 をTHX pm3 規格適合審査に申し込ん

だ時、このモニターは設計変更無しで一発合格しました！

ご自身のスタジオに THX 適合証が欲しい方、または

THX 規格準拠を維持するのに必死になっていらっしゃる方

は、HR624 MK2 をお使い戴ければ、100％の適合が保証さ

れたようなものです！

目　次

安全上のご注意（重要） ............................ 2

はじめに ..................................................... 3

クイックスタート..........................................4

リアパネルの詳細....................................... 8

1. SIGNAL INPUTS .....................................8

2. INPUT SENSITIVITY .................................8

3. ACOUSTIC SPACE ................................8

4. LOW FREQ FILTER ..................................9

5. HIGH FREQ FILTER .................................9

6. POWER MODE.....................................10

7. MAINS INPUT.......................................10

8. パッシブラジエーター.........................11

フロントパネルの詳細.............................. 12

9. 電源スイッチ.......................................12

10. リング（インジケーター） ...............12

保護回路 ................................................... 12

オーバーロード保護 ................................12

過熱保護 ..................................................13

磁気シールド...........................................13

入力信号の結線 .......................................13

クリーニング ............................................ 13

サービス情報 ............................................ 14

トラブルシューティング .........................14

修理 .........................................................15

技術情報 ................................................... 16

HR624 MK2の仕様.......................................16

参考グラフ ..............................................17

HR624 MK2 ブロックダイアグラム.........18



HR64 MK

HR624 MK2

リアパネルの詳細

2. INPUT SENSITIVITY

INPUT

SENSITIVITY

–

10dB

NORMALOFF

ACOUSTIC

SPACE

LOW

FREQ FILTER

POWER

MODE

(NORMAL) AUTO

–2dB +2dB

STANDBY

HIGH

FREQ FILTER

HALF

WHOLE (NORMAL)

QUARTER

80Hz

LOW CUT

49Hz

(NORMAL)

A C

THX = NORMAL

HR624 MK2 は、入力コネクタにおいてラインレベルの

信号を受信すると想定しています。

• リファレンスのセンシティビティー（感度）は、

INPUT

SENSITIVITY

つまみが

NORMAL

の位置（フルオープン）

にセットされた状態で、–7. 5 dBu = 100 dB SPL@ 1 mとなっ

ています。

• HR624 MK2 は、

INPUT SENSITIVITY

が

NORMAL

のポジ

ションにある場合、+4 dBu のシグナルで動作するように

設計されています。

• レベルの調整方法については、4ページ「クイックスター

ト」の章をご覧ください。

3. ACOUSTIC SPACE

INPUT

SENSITIVITY

–

10dB

NORMALOFF

ACOUSTIC

SPACE

LOW

FREQ FILTER

POWER

MODE

(NORMAL) AUTO

–2dB +2dB

STANDBY

HIGH

FREQ FILTER

HALF

WHOLE (NORMAL)

QUARTER

80Hz

LOW CUT

49Hz

(NORMAL)

A C

THX = WHOLE (NORMAL)

この 3段スイッチはモニターの低域レスポンスを調整す

るものです。設置状況による影響を補正することを目的と

しています。リアパネルの概略図は 5ページに掲載してい

ます。

• HR624 MK2 モニターが壁面に近接して設置されてい

る場合（すなわち 1/2 スペース＝

HALF

）、

ACOUSTIC

SPACE

スイッチは Bのポジションにセットしてくださ

い。シェルビングフィルターが起動して低域を 2 dB 減

らし、1/2 スペース設置による影響を補正します。

• モニターが部屋の隅に設置されている場合（すなわち 1/4

スペース＝

QUARTER

）、低域の出力は 1/2 スペースの場

合のほぼ 2倍になります。

ACOUSTIC SPACE

スイッチを

のポジションにセットすると、低域出力が 4 dB 減少し、

1/4 スペース設置による影響を補正します。

• HR624 MK2 が壁面や隅から離され、周囲に何も無い

状態で設置されている場合（全スペース＝

WHOLE

）、

ACOUSTIC SPACE

スイッチは

のポジション（

NORMAL

）

にセットしてください。

モニターするシグナルの接続は後面パネルで行います。

また、ここでは、設置環境に合わせてスピーカーの周波数

特性の調整を行うこともできます。

THX での使用の場合、リアパネルのス

イッチとコントロールは、この章の各

図に記された THX ポジションに設定し

てください。

1. SIGNAL INPUTS

信号入力端子に接続されたコネクタは筐体の後面から水

平方向に出るのではなく、下の方に向かって出る形になり

ます。この「フラッシュマウント」接続方式のおかげで、

必要な場合にはモニターを壁面の直前に設置することが可

能です。

• 利便性のため、XLR メス、TRS メス（バランス）、そし

てRCA メス（アンバランス）、以上 3つのインプットコ

ネクタが用意されています。

• ジャックには、複数のソースを同時に接続しないでくだ

さい（どれか一つだけに接続してください）。

• アンバランス TS（チップスリーブ）ケーブルにも TRS

ジャックで対応できます。ケーブルの端が TS プラグ（ギ

ター用ケーブルのプラグの形状）となっていることを確

認してください。TRS プラグ（ヘッドフォンコードなど

のプラグの形状）となっている場合には、リングがスリー

ブに接続され、プラグが完全にジャックに挿入されるこ

とを確認してください。

• XLR とTRS の各入力コネクタは、バランス、アンバラ

ンス両方の信号に対応しています。コネクタは以下のよ

うに配線されています（AES/IEC 規格に準拠）：

XLR TRS RCA

ホット（＋）ピン 2 チップチップ

コールド（−）ピン 3 リング　—

シールド（グラウンド）ピン 1 シールドシールド

• プリアンプ出力の無いホームレシーバーでも、スピー

カーレベル / ラインレベル信号変換アッテネーターを使

えば、HR624 MK2 をモニターとして使用することが可

能です（詳しい説明は 13 ページをご覧ください）。



Owner’s Manual

低域成分を除去すると、全体の出力レベルを幾分か上げ

ることができます。低域の情報量はアンプ出力全体の中で

最も大きな部分を占めています。従って、低域の内容を制

限することにより、幾分か中域のレベルを上げることがで

きます。クライアントが「ラウドな」ミックスを強く望ん

でいる場合など、この事実が使えるワザとなるでしょう。

5. HIGH FREQ FILTER

INPUT

SENSITIVITY

–

10dB

NORMALOFF

ACOUSTIC

SPACE

LOW

FREQ FILTER

POWER

MODE

(NORMAL) AUTO

–2dB +2dB

STANDBY

HIGH

FREQ FILTER

HALF

WHOLE (NORMAL)

QUARTER

80Hz

LOW CUT

49Hz

(NORMAL)

A C

THX = 0 dB

HIGH FREQ FILTER

スイッチは、10 kHz 以上の高域のレ

スポンス全体を± 2 dB 調整するためのものです。以下のよ

うな場合を除いて、スイッチは

0 (NORMAL)

の位置にセッ

トしてください：

• スピーカーの出音を微妙に明るくしたり暗くしたりした

い場合

• 2 段積の Marshall アンプのすぐ前でガンガン演奏するよ

うなギグが幾晩も続いてしまい、一時的に聴覚が疲労し

てしまっているような場合

• ブライトな面やダークな面において集中的にミックスす

る場合

ミックスをどこか他の場所で聴いた場合に、いつも重く

暗く聴こえてしまうような場合、普段のモニター環境での

スピーカーが明るく鳴りすぎていることが考えられます。

高域のエネルギーをほんの少し落とすことでこの問題を回

避できることが多いようです。スイッチを –2 dB のポジショ

ンにセットし、モニターの高域出力を減らした状態でミッ

クス作業を進めてみてください。

4. LOW FREQ FILTER

INPUT

SENSITIVITY

–

10dB

NORMALOFF

ACOUSTIC

SPACE

LOW

FREQ FILTER

POWER

MODE

(NORMAL) AUTO

–2dB +2dB

STANDBY

HIGH

FREQ FILTER

HALF

WHOLE (NORMAL)

QUARTER

80Hz

LOW CUT

49Hz

(NORMAL)

A C

THX = 80Hz

LOW FREQ FILTER

スイッチの設定により、レスポンス

カーブに低域のロールオフが挿入されます。

• ミックス時に判断がしずらいと感じる場合、HR624 MK2

の低域出力が原因かもしれません。

• THX での使用の場合、このスイッチは

80Hz

にセットし

てください。

• THX 以外の場合において、サブウーファーで低域出力を

補強していない場合には、

49Hz (NORMAL)

ポジション

を選択してください。

•

LOW FREQ FILTER

スイッチは、ミックスの低域成分に大

きく影響します。設定の逆作用も生じることにご注意く

ださい。モニタリング環境側で重低域を取り除いた場合、

実際の最終ミックスでは結果的に重低域が上がってしま

う可能性があります。

• 小さめのラウドスピーカー、特に低域の再現性に制限の

あるもの（よく見かける、ある種の 2ウェイニアフィー

ルドモニターなど）をシミュレートするのに、

LOW

FREQ FILTER

スイッチの

80Hz

ポジションを利用するこ

とができます。小さなスピーカーがミックスの最終出口

であることが想定されるときや、ラジオなどではどう聴

こえるかをちょっと試したいときなど、この設定が役立

つでしょう。

LISTED COMMERCIAL

AUDIO EQUIPMENT 65HJ

ACOUSTIC SPACE

0dB

–

2dB

–

3dB

–

20 100Hz

LOW FREQ

LOW CUT

80Hz

HIGH FREQ

0dB

–

2dB

10kHz

+2dB

ACOUSTIC SPACE APPLICATIONS

SPEAKERS AGAINST WALLSPEAKERS IN CORNERS

CONSOLE

HALF SPACE

QUARTER SPACE

49Hz

SPEAKERS AWAY

FROM WALLS

CONSOLE

WHOLE SPACE

0dB

INPUT

SENSITIVITY

–

10dB

NORMALOFF

ACOUSTIC

SPACE

LOW

FREQ FILTER

POWER

MODE

(NORMAL) AUTO

–2dB +2dB

STANDBY

HIGH

FREQ FILTER

HALF

WHOLE (NORMAL)

QUARTER

80Hz

LOW CUT

49Hz

(NORMAL)

A C

MAINS INPUT

~120VAC/

~220-240VAC

50-60 Hz 130W

SIGNAL INPUTS BAL/UNBAL

XLRPHONE RCA

CBA

RISK OF ELECTRIC SHOCK

DO NOT OPEN

WARNING:

TO REDUCE THE RISK OF FIRE OR ELECTRIC SHOCK, DO NOT

EXPOSE THIS EQUIPMENT TO RAIN OR MOISTURE. DO NOT REMOVE COVER.

NO USER SERVICEABLE PARTS INSIDE. REFER SERVICING TO QUALIFIED PERSONNEL.

AVIS:

RISQUE DE CHOC ELECTRIQUE — NE PAS OUVRIR

SERIAL NUMBER MANUFACTURING DATE

THE THX LOGO AND PM3 ARE TRADEMARKS OF THX LTD. WHICH MAY BE REGISTERED IN SOME JURISDICTIONS.

ALL RIGHTS REVERVED

"MACKIE", "FR SERIES" AND THE RUNNING MAN FIGURE ARE TRADEMARKS OF LOUD TECHNOLOGIES, INC. • PATENT PENDING

This device complies with part 15 of the FCC Rules. Operation is subject to the following two conditions:

(1) This device may not cause harmful interference, and

(2) This device must accept any interference received, including interference that may cause undesired operation.

ROHS

INTERNAL BI•AMPLIFICATION

100W L.F. / 40W H.F.

™

HR64 MK

HR624 MK2

逆に、作成したミックスが他の場所において常にブライ

トに思われる場合、モニター時にハイフリーケンシーのパ

ワーを追加しましょう。満足する高音域が得られ、結果的

に高周波成分の少なめのミックスとなるでしょう。

ミックス時に使用するモニターの音色特

性は、そのミックスが他の機器で再生さ

れたときの聴こえ方に影響します。モニ

ターはミックスに対して鏡像効果をもた

らす、という点にご注意ください。モニ

タースピーカーがミックスを「ラウド」に再生している場

合、テープに落とされたミックスにはその「ラウド」な部

分が不足しているということになるでしょう。

まずは、レスポンスに関わるスイッチ類を工場出荷時の

推奨値（「クイックスタート」の章をご覧ください）にセッ

トした状態で、ミックスを始めてみてください。ある程度

のリスニング期間を経て、ミックスに明らかな傾向が認め

られる場合、上に述べたような調整が役立つでしょう。

大音量でミックスをしたい気持ちは分かりますが、最終

ミックスを期待通りのサウンドで鳴らすには、少なくとも

ミックス時の音量で再生しなければならないということを

ご記憶ください。奇妙に思われるかもしれませんが、一般

的には、低いレベルでミックスをした方が大音量での再生

においても良い結果をもたらします。

サウンドレベルメーターを活用しましょう。まず、どの

レベルでミックスするのかを決めます。そしてそのレベル

をキープするためにメーターをお使いください。あなたの

耳にも優しい、より良いミックスとなるでしょう。

6. POWER MODE

INPUT

SENSITIVITY

–

10dB

NORMALOFF

ACOUSTIC

SPACE

LOW

FREQ FILTER

POWER

MODE

(NORMAL) AUTO

–2dB +2dB

STANDBY

HIGH

FREQ FILTER

HALF

WHOLE (NORMAL)

QUARTER

80Hz

LOW CUT

49Hz

(NORMAL)

A C

アンプをオンやオフにしたり、オートマチックモードに

するための 3段スイッチです。HR624 MK2 をお望みの動

作状態にセットしてください。前面パネルに位置する電源

スイッチ [9] についての説明もご参照ください。

•

STANDBY

ポジションでは、パワーアンプはスタンバイ

のモードになり、サウンドは出力されません。低レベル

の回路は動作していますが、その消費電力は最小限（12

ワット）です。

• スイッチを

のポジションに切り替えると、パワーア

ンプがオンになって通常動作となります（前面パネルの

電源スイッチ [9] が押し込まれている必要があります）。

• スイッチを

AUTO ON

ポジションにセットした場合、入

力信号の有無によってアンプがオンになったりオフに

なったりします。–74 dBu 以上の入力信号があると、自

動的にオンになります。入力の無い状態が 8分以上続く

と、自動的にオフとなります。前面パネルのスイッチを

囲むリング [10] が、アンプのオンオフ状態を示します。

7. MAINS INPUT

電源コードをこの IEC ソケットに接続します。コードの

もう一方は AC 電源コンセントに繋いでください。

LISTED COMMERCIAL

AUDIOEQUIPMENT 65HJ

ACOUSTIC SPACE

0dB

–

2dB

–

3dB

–

20 100Hz

LOW FREQ

LOW CUT

80Hz

HIGH FREQ

0dB

–

2dB

10kHz

+2dB

ACOUSTIC SPACE APPLICATIONS

SPEAKERS AGAINSTWALLSPEAKERS IN CORNERS

CONSOLE

HALF SPACE

QUARTER SPACE

49Hz

SPEAKERS AWAY

FROM WALLS

CONSOLE

WHOLE SPACE

0dB

INPUT

SENSITIVITY

–

10dB

NORMALOFF

ACOUSTIC

SPACE

LOW

FREQ FILTER

POWER

MODE

(NORMAL) AUTO

–2dB +2dB

STANDBY

HIGH

FREQ FILTER

HALF

WHOLE (NORMAL)

QUARTER

80Hz

LOWCUT

49Hz

(NORMAL)

A C

MAINS INPUT

~120VAC/

~220-240VAC

50-60 Hz 130W

SIGNAL INPUTS BAL/UNBAL

XLRPHONE RCA

CBA

RISK OF ELECTRIC SHOCK

DO NOT OPEN

WARNING:

TO REDUCE THE RISK OF FIRE OR ELECTRIC SHOCK, DO NOT

EXPOSE THIS EQUIPMENT TO RAIN OR MOISTURE. DO NOT REMOVE COVER.

NO USER SERVICEABLE PARTS INSIDE. REFER SERVICING TO QUALIFIED PERSONNEL.

AVIS:

RISQUE DE CHOC ELECTRIQUE — NE PAS OUVRIR

SERIAL NUMBER MANUFACTURING DATE

THE THX LOGO AND PM3 ARE TRADEMARKS OF THX LTD. WHICH MAY BE REGISTERED IN SOME JURISDICTIONS.

ALL RIGHTS REVERVED

"MACKIE", "FR SERIES" AND THE RUNNING MAN FIGURE ARE TRADEMARKS OF LOUD TECHNOLOGIES, INC. • PATENT PENDING

This device complies with part 15 of the FCC Rules. Operation is subject to the following two conditions:

(1) This devicemay not cause harmful interference, and

(2) This devicemust accept any interference received, including interference that may cause undesired operation.

ROHS

INTERNAL BI•AMPLIFICATION

100W L. F. / 40W H. F.

™

Ce manuel convient aux modèles suivants

Table des matières

Autres manuels Mackie Intervenants

Mackie

Mackie SP400C Manuel

Mackie

Mackie HR624 Document technique

Mackie

Mackie SRM 450 Document technique

Mackie

Mackie Industrial SP800S Manuel utilisateur

Mackie

Mackie S512 Guide d'installation

Mackie

Mackie MR8MK2 Manuel utilisateur

Mackie

Mackie TH-15A Manuel utilisateur

Mackie

Mackie S500 Series Manuel utilisateur

Mackie

Mackie SP400C Manuel utilisateur

Mackie

Mackie TH-12A Manuel utilisateur

Mackie

Mackie HR824 MK2 Manuel utilisateur

Mackie

Mackie HD1521 Manuel utilisateur

Mackie

Mackie SRM350 Manuel utilisateur

Mackie

Mackie S410s Manuel utilisateur

Mackie

Mackie HR624 Manuel utilisateur

Mackie

Mackie SRM 450 Mode d’emploi

Mackie

Mackie Hotwire EX12 Manuel utilisateur

Mackie

Mackie SA1532Z Mode d'emploi

Mackie

Mackie REACH Manuel

Mackie

Mackie FreePlay LIVE Manuel utilisateur

Mackie

Mackie SRM 450 Manuel utilisateur

Mackie

Mackie SA1521Z Mode d'emploi

Mackie

Mackie SRM450v3 Manuel utilisateur

Mackie

Mackie mr5mk2 Manuel utilisateur

Manuels Intervenants populaires d'autres marques

argon audio

argon audio IE20 Manuel utilisateur

Denon

Denon SC-N7 Manuel utilisateur

Gemline

Gemline Ace 3952 Manuel utilisateur

Focal

Focal ON WALL 300 Mode d’emploi

HEADRUSH

HEADRUSH Maximus HRSP 5024 Manuel utilisateur

SoundLogic

SoundLogic BCCS-6/6395 Manuel utilisateur

Peavey

Peavey DTH 218 Manuel utilisateur

Avantree

Avantree Pluto Air Manuel utilisateur

Morel

Morel Integra Series INTEGRA OVATION 4 Manuel utilisateur

Oppo

Oppo SONICA Manuel utilisateur

Bose

Bose SoundLink Wireless Music System Manuel utilisateur

Rocksteady

Rocksteady Stadium Manuel utilisateur

Bowers & Wilkins

Bowers & Wilkins 4 Manuel utilisateur

Sonance

Sonance SONOS OUTDOOR Series Manuel utilisateur

Electro-Voice

Electro-Voice EVID FM4.2 Manuel utilisateur

Pioneer

Pioneer XW-HTD630 Manuel utilisateur

Onn

Onn BWA16AA002 Manuel utilisateur

HP GL313AA - USB Speakers PC Multimedia Manuel utilisateur
