MA 8Port Node QuickMAnual
Version XIII.01 deutsch / english
MA
LIGHTING
02
MA 8Port Node
Mit dem MA 8Port Node lassen sich DMX über Ethernet Daten von verschiedenen Protokollen in DMX512
umwandeln und umgekehrt. Er verfügt über eine 1Gbit/s-Ehernetanbindung fügt sich damit nahtlos in das
grandMA2 System ein, das bevorzugt mit dieser Übertragungsgeschwindigkeit arbeitet, um eine
größtmögliche Leistungsfähigkeit sicherzustellen. Der MA 8Port Node ist für den Tour-Alltag, aber auch für
Installationen konzipiert und daher mit einem robusten Stahlgehäuse ausgestattet. Neben einem Menü-Knopf
befinden sich auf der Vorderseite für eine einfache und schnelle Übersicht ein 2" TFT-Display und vier
Status-LEDs. Zusätzlich befindet sich ein USB-Port, für einen optionalen Firmware-Update per USB-Stick.
Auf der Geräterückseite sind der Hauptschalter, ein powerCON und etherCON Anschluss sowie acht DMX-
Anschlüsse untergebracht. Der MA 8Port Node lässt sich vollständig über ein grandMA2 Pult oder grandMA2
onPC konfigurieren. Dabei lässt sich ebenfalls festlegen, wie jeder einzelne DMX-Anschluss genutzt werden
soll – ob als Ein- oder Ausgang.
Der MA 8Port Node ist auch in einer „onPC” Version ist erhältlich, die in Kombination mit der kostenfreien
grandMA2 onPC Software 2.048 Parameter zur Verfügung stellt. Außerdem lässt sich der 8Port Node onPC
mit dem MA onPC command wing und dem MA onPC fader wing zur Parametererweiterung kombinieren.
MA 8Port Node
Daten
Transport
Sicherheit
Betriebsgrenzen
Quickstart
Connect
Quickstart
ON / OFF
Wartung
Konformität
03
Bestimmungsgemäßer Gebrauch
Die gesamte grandMA2 Produktpalette ist für die Steuerung von allen Arten von Lichttechnik bestimmt.
U.a. für konventionelles Licht, bewegte Lampen, LED, Video und ähnliche Medien durch Steuerung mit
DMX Signalen.
MA 8Port Node
MA 8Port Node onPC
Sonderzubehör: Halter für Rack-Einbau
Hersteller: MA Lighting Technology GmbH
Dachdeckerstraße 16
D – 97297 Waldbüttelbrunn
Mehr Informationen und detaillierte Manuals für die onPC Software unter: www.malighting.com
Die häufigst gestellten Fragen (FAQ) finden sie auf www.malighting.com, oder schicken Sie uns eine E-
Mail mit Ihren Kontaktdaten und Ihrer Anfrage an tech.sup[email protected]. Dieser E-Mail-Service ist
während der regulären Geschäftszeiten erreichbar. Gern beantworten wir Ihre Fragen auch telefonisch:
+49.5251.688865-30. In dringenden Notfällen nehmen Sie bitte Kontakt zu Ihrem nächsten Distributor
oder zur MA Lighting Service-Hotline (Telefon: +49.5251.68 88 65-99) auf.
Diese Hotline (24 / 7) ist nur für Notfälle – für Anwender, die z.B. mitten in einer Produktion
stecken, bei der plötzlich Schwierigkeiten auftreten. Vielen Dank für Ihr Verständnis.
MA 8Port Node
Daten
Transport
Sicherheit
Betriebsgrenzen
Quickstart
Connect
Quickstart
ON / OFF
Wartung
Konformität
04
Spezifikation
Gewicht: ca. 2,2 kg
Abmessungen: 19“/1HU // 440mm x 190mm x 47mm
8 DMX – OUT (XLR 5 pin) an der Rückseite. Die DMX OUTs können auch zu DMX IN konfiguriert werden
Ethernet RJ 45 Netzwerk-Anschluss
USB Anschluss an der Front nur für Updates per USB-Stick verwenden. Keine Peripheriegeräte
anschießen (mouse, keyboard o.ä)
2“ TFT Farbmonitor
2 048 Parameter (nur bei MA 8Port Node onPC)
MA 8Port Node
Daten
Transport
Sicherheit
Betriebsgrenzen
Quickstart
Connect
Quickstart
ON / OFF
Wartung
Konformität
05
Daten
Spannung: 100 – 240 V~ (+/- 10%) 50 / 60 Hz (USA, Canada)
Weitbereichsnetzteil, schaltet automatisch um!
Erforderliche Stromkabel: Nur ausreichend isolierte und geschützte Kabel verwenden
(min. Ø 3 x 1,0mm²)
(Kabel und Stecker sind nicht im Lieferumfang enthalten)
Erforderlicher Steckertyp Power In: PowerCon (blau) von Fa. NEUTRIK AG, Liechtenstein
Erforderlicher Steckertyp Power Out: PowerCon (grau) von Fa. NEUTRIK AG,Liechtenstein
ACHTUNG: Die Gesamt-Stromaufnahme der in Reihe geschalteten
Geräte darf den zulässigen Maximalwert der Stromquelle nicht
überschreiten!
Erforderlicher Steckertyp (Stromquelle): Abhängig vom technischen Standard des jeweiligen
Einsatzortes. Der Stecker ist nicht im Lieferumfang enthalten.
Sicherheitshinweis : Die Montage des Steckers darf nur durch
Fachpersonal ausgeführt werden!
Anschlussleistung: max. 20 VA
MA 8Port Node
Daten
Transport
Sicherheit
Betriebsgrenzen
Quickstart
Connect
Quickstart
ON / OFF
Wartung
Konformität
06
Transport
Bitte das Gewicht des Gerätes beachten. Vorsichtig transportieren; bei Nichtbeachten können
Personen- oder Sachschäden entstehen.
MA 8Port Node ca. 2,2 kg ohne Transportbehälter, Verpackung,
Schutztasche oder Koffer
Vor dem Transport alle Kabel entfernen.
Für den Transport und die Wahl des geeigneten Transportmittels ist ausschließlich der
Anwender verantwortlich; bei Nichtbeachten können Personen- oder Sachschäden
entstehen.
Verwenden Sie für Lagerung und Transport eine sichernde und schützende
Transportvorrichtung.
Stellen Sie die Geräte nicht auf Oberflächen, die aus Stabilitätsgründen dafür nicht
geeignet sind. Ein Verwinden des Gehäuses unbedingt vermeiden!
Beim Transport Temperaturen und Luftfeuchte
beachten! Die zulässigen Werte dem Kapitel
„Betriebsgrenzen“ entnehmen.
Nach jedem Transport und vor jeder Benutzung
das Gerät auf Schäden kontrollieren! Bei Schäden
am Gehäuse (Beulen, verbogene oder
abgebrochene Teile), Tasten oder Steckern das
Gerät nicht anschließen!
Unsere Service-Hotline hilft Ihnen weiter.
MA 8Port Node
Daten
Transport
Sicherheit
Betriebsgrenzen
Quickstart
Connect
Quickstart
ON / OFF
Wartung
Konformität
07
Symbole und Warnzeichen
I 0
~
Achtung
Warnung vor einer
Gefahrenstelle
Achtung
Warnung vor
Gefährlicher
elektrischer Spannung
Hauptschalter
AN / AUS
Wechsel-
strom (AC)
Das Gerät muss
separat entsorgt
werden.
Die örtlichen
Vorschriften
beachten!
MA 8Port Node
Daten
Transport
Sicherheit
Betriebsgrenzen
Quickstart
Connect
Quickstart
ON / OFF
Wartung
Konformität
08
Allgemeine Sicherheitsvorschriften
Lesen Sie vor dem Gebrauch alle Anweisungen der
Bedienungsanleitung. Achten Sie hierbei speziell auf die
Sicherheitshinweise.
Bewahren Sie die Bedienungsanleitung für den späteren Gebrauch
auf.
Befolgen Sie alle auf dem Gerät vermerkten Warnhinweise und
Anweisungen.
Vor dem Reinigen des Gerätes ist der Netzstecker aus der
Steckdose zu ziehen. Verwenden Sie keine Flüssig- oder
Sprühreiniger. Reinigen Sie das Gerät lediglich mit einem
trockenen Tuch.
Betreiben Sie das Gerät nicht in unmittelbarer Wassernähe. Setzen
Sie es keiner Feuchtigkeit aus. Verschütten Sie keine Flüssigkeit
über dem Gerät.
Ziehen Sie den Netzstecker vor einem Gewitter oder wenn das
Gerät längere Zeit nicht benutzt wird.
Im Gehäuse befinden sich Schlitze zur Belüftung. Diese Öffnungen
dürfen nicht blockiert oder abgedeckt werden, da sie das Gerät vor
Überhitzung schützen und den zuverlässigen Betrieb sicherstellen.
Installieren Sie das Gerät nur dann in eine Einbauvorrichtung, wenn
eine ausreichende Belüftung sichergestellt ist.
Führen Sie keine Gegenstände irgendwelcher Art durch die
Gehäuseschlitze in das Gerät ein, da diese spannungsführende
Teile berühren oder Kurzschlüsse verursachen können. Dies kann
zu Bränden und elektrischen Schlägen führen.
Stellen Sie das Gerät nicht auf eine instabile Unterlage. Es könnte
herunterfallen und dabei stark beschädigt werden.
Das Gerät ist mit einem Schutzkontaktstecker ausgestattet. Dieser
Stecker eignet sich nur für Schutzkontaktsteckdosen. Dies ist eine
Schutzmaßnahme, die unbedingt eingehalten werden muss.
Stellen Sie keine Gegenstände auf das Netzkabel und achten Sie
darauf, dass niemand auf das Kabel treten kann.
Wird ein Verlängerungskabel benutzt, muss sichergestellt werden,
dass die Summe der Nennleistungen der an das Kabel
angeschlossenen Geräte die Nennleistung des
Verlängerungskabels nicht überschreitet.
Ist das Netzkabel oder ein Stecker beschädigt, so sollten
Sie diese umgehend durch eine Fachkraft austauschen
lassen.
Es dürfen nur Netzkabel mit Sicherheitsprüfzeichen
verwendet werden.
Das Gerät sollte ausschließlich durch geschultes Personal
gewartet werden, da beim Öffnen und/oder Entfernen von
Abdeckungen spannungsführende Teile freigelegt werden;
neben anderen Risiken besteht hierbei die Gefahr eines
elektrischen Schlages.
Alle Wartungsarbeiten dürfen ausschließlich von
qualifizierten Kundendiensttechnikern durchgeführt
werden.
In unmittelbarer Nähe des Gerätes darf kein Funkgerät mit
starker Leistung, Mobiltelefon o.ä. betrieben werden.
Tritt eine der nachstehend aufgeführten Bedingungen auf,
dann die Stromzuführung abschalten bzw. den
Netzstecker ziehen und den Kundendienst rufen!
- Netzkabel oder Stecker ist/sind beschädigt
oder durchgescheuert.
- Flüssigkeit wurde in das Gerät verschüttet.
- Das Gerät war Regen (oder Feuchtigkeit in
anderer Form) ausgesetzt.
- Das Gerät arbeitet bei Einhaltung der
Bedienungsanweisungen nicht einwandfrei.
Nur die in den Anweisungen erwähnten
Steuerelemente einstellen, da eine falsche
Einstellung anderer Steuerungen zu
Beschädigungen führen kann.
- Das Gerät ist zu Boden gefallen oder das
Gehäuse wurde beschädigt.
Bitte beachten Sie, dass die Basis dieses Gerätes eine
überaus komplexe Software ist. Wie Sie sicherlich aus
leidvollen Erfahrungen mit Computersystemen wissen,
kann man nicht ausschließen, dass ein solches System
einmal abstürzt. Wir versichern Ihnen jedoch, dass wir
unser Möglichstes tun, um diese Abstürze zu vermeiden.
MA 8Port Node
Daten
Transport
Sicherheit
Betriebsgrenzen
Quickstart
Connect
Quickstart
ON / OFF
Wartung
Konformität
09

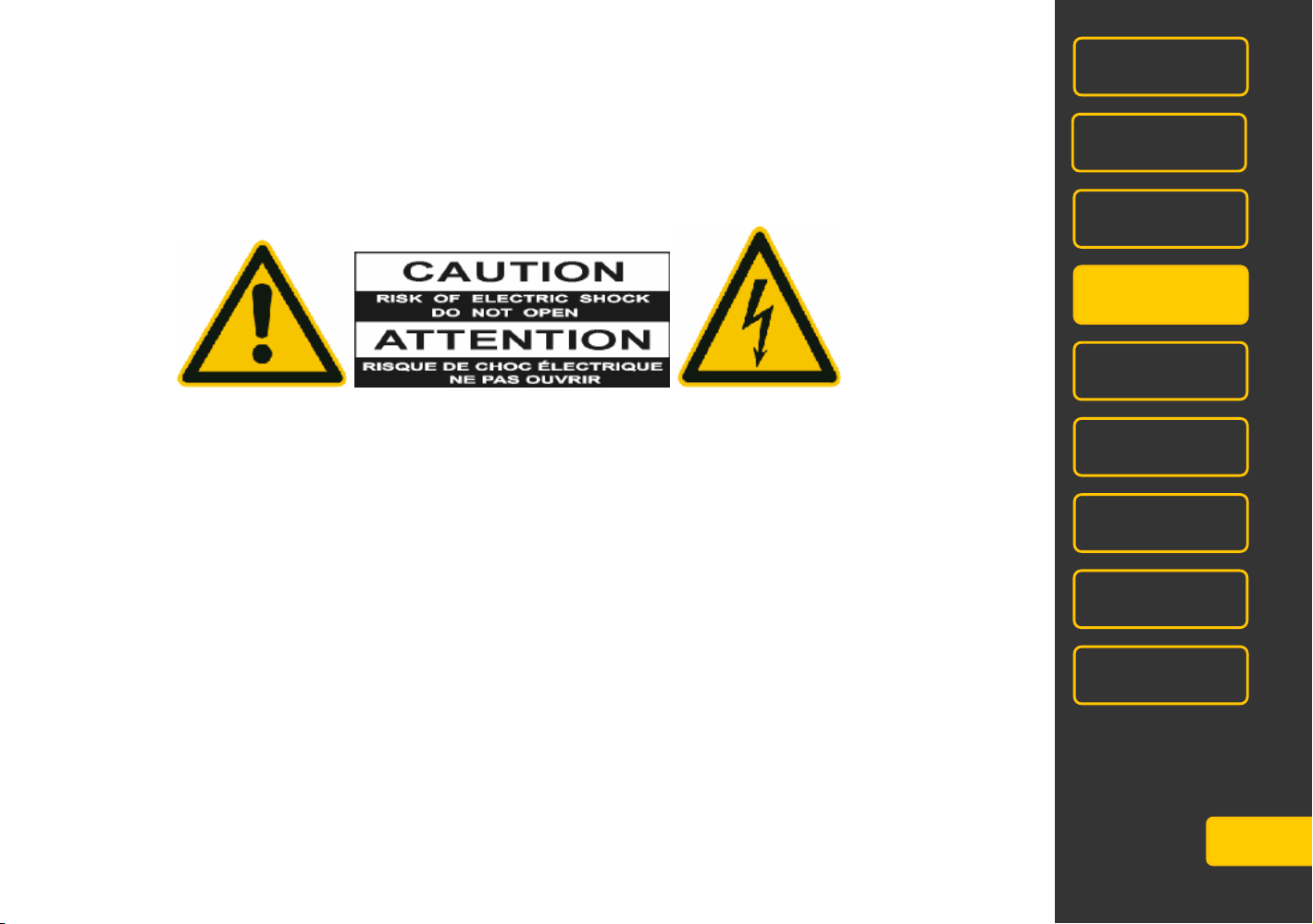

Warnhinweise
Die Wartung des Gerätes darf ausschließlich durch geschultes Personal durchgeführt werden, da
beim Öffnen und / oder Entfernen von Abdeckungen spannungsführender Teile freigelegt werden.
Neben anderen Risiken besteht hierbei die Gefahr eines elektrischen Schlages.
