Lunos e2 Series Manuel utilisateur
1
EN
FR
Installation Manual
Decentralised Ventilation
System with Heat Recovery
Series e²
Please pass on to user
Instruction d'installation
Ventilation Décentralisée
avec Récupération de
Chaleur de Série e²
S‘il vous plaît envoyer à l‘utilisateur
2
3
e² FR 40267
e²short FR 40268
e²60 FR 40263
4
5
6
Table of contents / Table des matières
e²60short FR 40264 7
Installation
Installation
8
Electrical connection
Connexion électrique
10
Notes
Remarquer
12
14
4
1 (9/FIB-3R 37214)
+
35 mm 300 - 700 mm 17 mm
Ø180 mm
Ø 160 mm
180 mm
Unit voltage / Tension unitaire 12 V DC SELV, max. 12,6 V
Dimensions (Ø x l) / Dimensions (Ø x l) Ø 154 mm, 243 mm
Protection class / Degré de protection IP 22
Volume flow / Débit 10 - 22 cfm
Sound power level / Niveau de puissance sonore 29 - 49 dB (A)
Sound pressure level 1m / Niveau de pression acoustique 1m 21 - 41 dB(A)
Heat recovery rate / Degré de chaleur disponible 88%
Spec. power consumption / Consommation électrique spéc. 0,08 W/m³/h
Energy efficiency class / classe d'efficacité énergétique A+
DIBt approval / DIBt permis Z-51.3-450
9/IBE 39851 1/WE180 39852
243 mm
e² FR 40267
5
1 (9/FIB-3R 37214)
+
180 mm
Unit voltage / Tension unitaire 12 V DC SELV, max. 12,6 V
Dimensions (Ø x l) / Dimensions (Ø x l) Ø 154 mm, 165 mm
Protection class / Degré de protection IP 22
Volume flow / Débit 10 - 22 cfm
Sound power level / Niveau de puissance sonore 29 - 49 dB (A)
Sound pressure level 1m / Niveau de pression acoustique 1m 21 - 41 dB(A)
Heat recovery rate / Degré de chaleur disponible 80%
Spec. power consumption / Consommation électrique spéc. 0,08 W/m³/h
Energy efficiency class / classe d'efficacité énergétique A+
DIBt approval / DIBt permis -
200 - 300 mm
e²short FR 40268
9/IBE 39851 1/WE180 39852
165 mm
6
9/FIB-3R 37214
+
35 mm 300 - 700 mm 17 mm
Ø180 mm
180 mm
Unit voltage / Tension unitaire 12 V DC SELV, max. 12,6 V
Dimensions (Ø x l) / Dimensions (Ø x l) Ø 154 mm, 243 mm
Protection class / Degré de protection IP 22
Volume flow / Débit 5 - 35 cfm
Sound power level / Niveau de puissance sonore 18 - 56 dB(A)
Sound pressure level 1m / Niveau de pression acoustique 1m 10 - 48 dB(A)
Heat recovery rate / Degré de chaleur disponible 83%
Spec. power consumption / Consommation électrique spéc. 0,05 W/m³/h
Energy efficiency class / classe d'efficacité énergétique A+
DIBt approval / DIBt permis Z-51.3-450
e²60 FR 40263
9/IBE 39851
1/WE180 39852
100 mm 100 mm 243 mm
9/SW 39850
7
9/FIB-3R 37214
+
Unit voltage / Tension unitaire 12 V DC SELV, max. 12,6 V
Dimensions (Ø x l) / Dimensions (Ø x l) Ø 154 mm, 165 mm
Protection class / Degré de protection IP 22
Volume flow / Débit 5 - 35 cfm
Sound power level / Niveau de puissance sonore 18 - 56 dB(A)
Sound pressure level 1m / Niveau de pression acoustique 1m 10 - 48 dB(A)
Heat recovery rate / Degré de chaleur disponible 81%
Spec. power consumption / Consommation électrique spéc. 0,05 W/m³/h
Energy efficiency class / classe d'efficacité énergétique A+
DIBt approval / DIBt permis -
e²60short FR 40264
35 mm 200 - 500 mm 17 mm
180 mm
9/IBE 39851
1/WE180 39852
100 mm 100 mm 165 mm
9/SW 39850
8
min. 1m
min. 1m
min.1m
red / rouge
blue / bleu
purple / mauve
Ø 162 mm 9/R 160-500/700
Controller / Régulateur
5/UNI-FR 40269
5/SC-FT 40113
5/GS 40092
TAC 39946
KNX Control4 39977
Power supply unit /
Adaptateur secteur
5/NT18 39973
5/NT60 39974
5/NT100 40096
J-Y(St)Y 2x2x0,8mm
NYM 3x1,5mm
Devices series e² /
Appareils série e²
J-Y(St)Y 2x2x0,8mm
(S)
(T)
(U)
+
-
S
100-240V 50/60Hz
12V DC SELV
9
=
LUNOtherm-S
x
- 55 mm
3 mm
Ø 162 mm
10

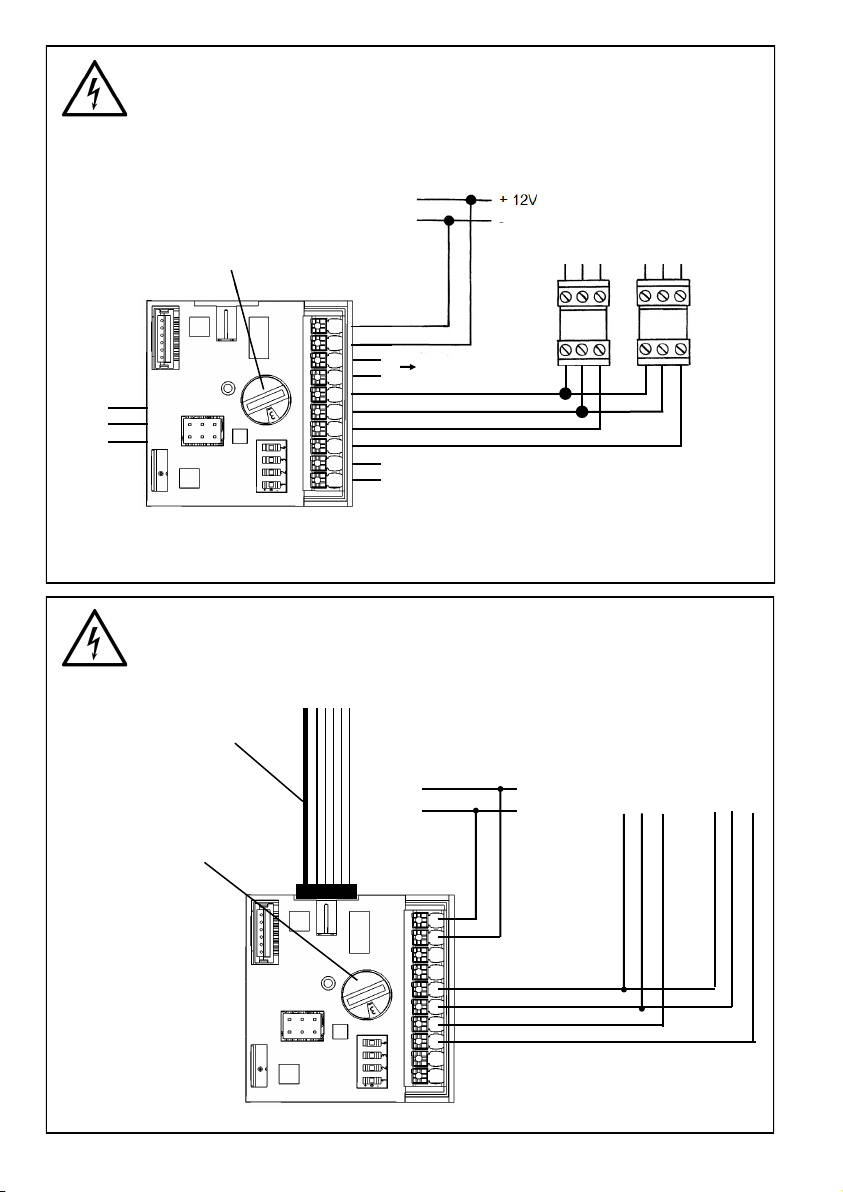

Device / Appareil
+ - S1 + - S2
e² (1, 3, 5,...) e² (2, 4, 6,...)
-
+0-10 V Input / Entrée - TAC, 5/GS (optional)
T
R5/GS (optional)
R
T
+ red / rouge
- blue / bleu
S1 purple / mauve
S2 purple / mauve
Colour marked wire /
Câble de couleur
+ 12 V
-
e² / e²short #3
e²60 / e²60short #5
e² / e²short #3/4
e²60 / e²60short (max. 40 m³/h) #5/6
e²60 / e²60short (max. 60 m³/h) #7/8
5/UNI-FR 40269
5/SC-FT 40113
Device / Appareil
+ - S1 + - S2
e² (1, 3, 5,...) e² (2, 4, 6,...)
