Logitech Z533 Instructions de montage

Z533 SPEAKER SYSTEM WITH

SUBWOOFER

Complete Setup Guide

CONTENTS

English . . . . . . . . . . . . . . . . .3

Deutsch . . . . . . . . . . . . . . . .8

Français . . . . . . . . . . . . . . . 13

Italiano . . . . . . . . . . . . . . . . 18

Español . . . . . . . . . . . . . . . . 23

Português . . . . . . . . . . . . . . 28

Nederlands . . . . . . . . . . . . . . 33

Svenska. . . . . . . . . . . . . . . . 38

Dansk. . . . . . . . . . . . . . . . . 43

Norsk . . . . . . . . . . . . . . . . . 48

Suomi. . . . . . . . . . . . . . . . . 53

Ελληνικά . . . . . . . . . . . . . . . . 58

По-русски . . . . . . . . . . . . . . . 63

Po polsku . . . . . . . . . . . . . . . 68

Magyar . . . . . . . . . . . . . . . . 73

Česká verze. . . . . . . . . . . . . . 78

Slovenčina . . . . . . . . . . . . . . 83

Українська. . . . . . . . . . . . . . . 88

Eesti . . . . . . . . . . . . . . . . . 93

Latviski . . . . . . . . . . . . . . . . 98

Lietuvių . . . . . . . . . . . . . . . 103

Български . . . . . . . . . . . . . . 108

Hrvatski . . . . . . . . . . . . . . .113

Srpski . . . . . . . . . . . . . . . . .118

Slovenščina. . . . . . . . . . . . . .123

Română . . . . . . . . . . . . . . .128

Türkçe . . . . . . . . . . . . . . . .133

138 . . . . . . . . . . . . . . . . . 

143 . . . . . . . . . . . . . . . . 

English 3

OUT

MAX

KNOW YOUR PRODUCT

Headphone jack

Wired control pod

Power plug

Power and volume

control knob

Bass control

Subwoofer

RCA input

3.5 mm input

RCA cable

tosubwoofer

3.5 mm auxiliary

input jack

3.5 mm cable

Left satellite

Right satellite

English 4

CONNECT THE SPEAKERS

1. Plug the black RCA connector on the right satellite into the black subwoofer jack.

2. Plug the blue RCA connector on the left satellite into the blue subwoofer jack.

3. Plug the power plug into an electrical outlet.

OUT

English 5

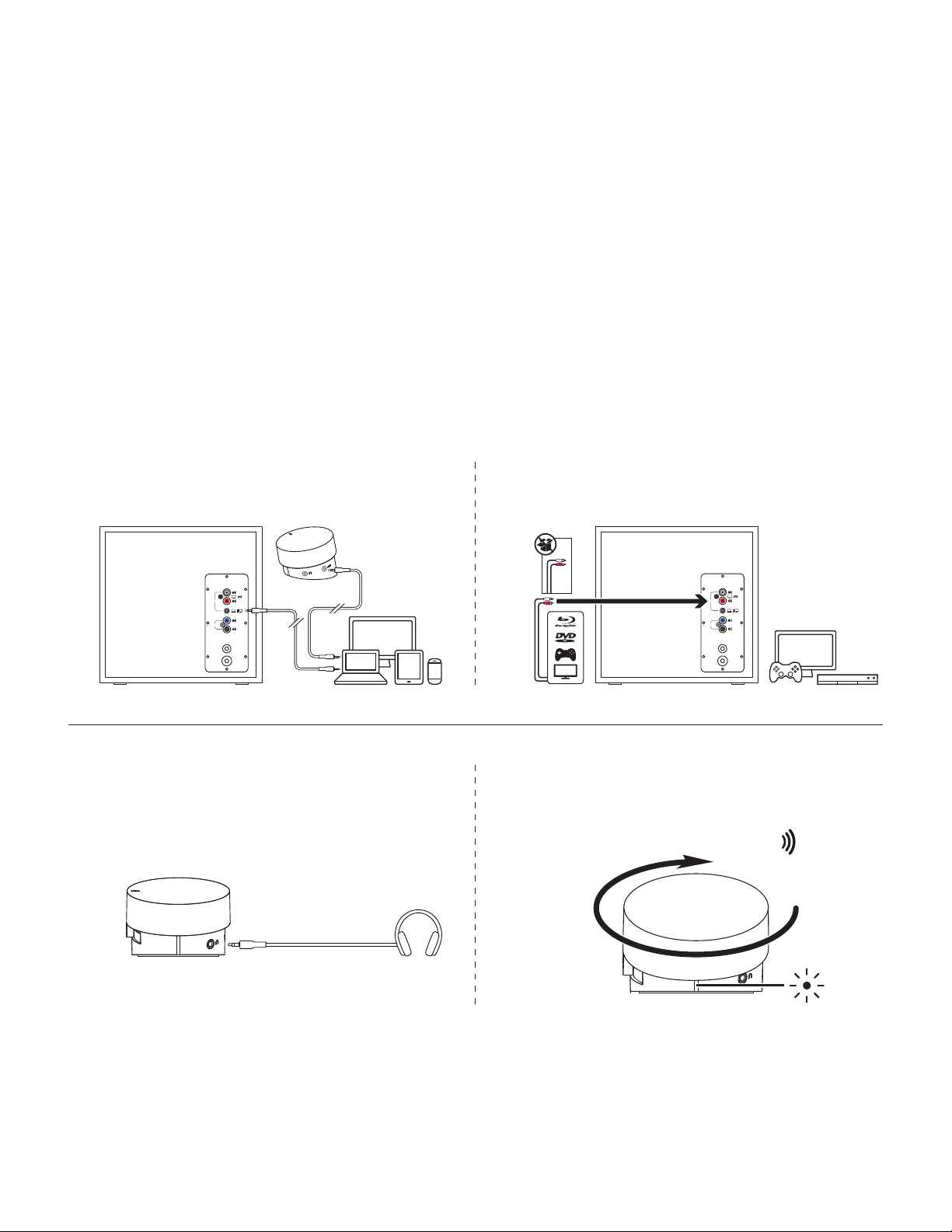

CONNECT TO AUDIO SOURCE

1A. For 3.5 mm connection:

Connect one end of the provided 3.5 mm cable to the corresponding jack on the back of subwoofer or

the3.5mm jack on the control pod. Insert the other end of the 3.5 mm cable into the audio jack on your device

(computer,smartphone, tablet, etc.)

1B. For RCA connection:

Connect one end of the RCA cable to the corresponding RCA jack on the back of subwoofer. Insert the other end

ofthe RCA cable into the RCA outlet on your device (TV, gaming console, etc.)

Note: The RCA cable is not included in the box and must be purchased separately.

2. Plug your headphones into the headphone jack on the control pod. Adjust the volume either from the control pod

orthe audio source.

3. Power speakers on/o by turning clockwise the volume knob on the control pod. You will notice a “click” sound once

the system is ON (the LED in front of the wired remote will also turn on).

1A 1B

2 3

OUT

ClickON / OFF

VOL

English 6

CONNECT TO TWO DEVICES SIMULTANEOUSLY

1. Connect to two devices at the same time through the RCA connector and 3.5 mm input on the back of subwoofer.

2. To switch between audio sources, just pause audio on one connected device and play audio from the other

connected device.

1 2

ADJUST THE VOLUME

1. Adjust the volume of Z533 with the knob on the control pod.

Turntheknob clockwise (to the right) to increase volume.

Turntheknob counter-clockwise (to the left) to decrease volume.

ADJUST THE BASS

2. Adjust the bass level by moving the bass slider on the side

ofthecontrolpod.

OUT

- +

VOL

BASS

MAX

English 7

www.logitech.com/support/Z533

be registered. All other trademarks are the property of their respective owners. Logitech

assumes no responsibility for any errors that may appear in this manual. Information

contained herein is subject to change without notice.

Deutsch 8

OUT

MAX

PRODUKT AUF EINEN BLICK

Kopfhörer-

Buchse

Steuergerät

mitKabel

Netzteil

Drehregler

fürEin/Aus-

undLautstärke

Tiefenregler

Subwoofer

Cinch-Eingang

3,5-mm-Eingang

Cinch-Kabel

zumSubwoofer

3,5-mm-AUX-

Eingangsbuchse

3,5-mm-Kabel

Linker Satelliten-

lautsprecher

Rechter Satelliten-

lautsprecher

Deutsch 9

VERBINDEN DER LAUTSPRECHER

1. Stecken Sie den schwarzen Cinch-Stecker am rechten Lautsprecher in die schwarze Subwoofer-Buchse.

2. Stecken Sie den blauen Cinch-Stecker am linken Lautsprecher in die blaue Subwoofer-Buchse.

3. Stecken Sie das Netzkabel in eine Steckdose.

OUT

Deutsch 10

MIT AUDIOQUELLE VERBINDEN

1A. Über einen 3,5-mm-Anschluss:

Schließen Sie ein Ende des mitgelieferten 3,5-mm-Kabels an der entsprechenden Buchse auf der Rückseite

desSubwoofers oder an der 3,5-mm-Buchse des Steuergeräts an. Schließen Sie das andere Ende des 3,5-mm-Kabels

an der Audiobuchse Ihres Geräts (Computer, Smartphone, Tablet usw.) an.

1B. Über eine Cinch-Verbindung:

Schließen Sie ein Ende des Cinch-Kabels an der entsprechenden Cinch-Buchse an der Rückseite des Subwoofers an.

Schließen Sie das andere Ende des Cinch-Kabels an der Cinch-Buchse Ihres Geräts (Fernseher, Spielekonsole usw.) an.

Hinweis: Das Cinch-Kabel ist nicht im Lieferumfang enthalten und muss separat erworben werden.

2. Stecken Sie Ihren Kopfhörer in die Kopfhörerbuchse am Steuergerät. Sie können die Lautstärke entweder über

dasSteuergerät oder über die Audioquelle regeln.

3. Durch Drehen des Lautstärkereglers am Steuergerät im Uhrzeigersinn schalten Sie die Lautsprecher ein oder aus.

Siehören ein Klickgeräusch, sobald das System eingeschaltet ist. (Außerdem leuchtet dann die LED an der Vorderseite

der kabelgebundenen Fernbedienung.)

1A 1B

2 3

OUT

ClickON / OFF

VOL
