LIGMAN Arizona 3 Manuel

2

IP65 IK08 CLASS I

MOUNTING DETAIL

ART.AR-20991 ART.AR-20992- AR-20993

1

4

3

5

Weight : 41.3Kg.

Windage Area :0.98m².

Weight : 39.5Kg.

Windage Area :0.98m².

Torque :2.5Nm.

Cable OD

Min 6mm.

Max 12mm.

4

TOOL

3

INSTALLATION AND SERVICE MANUAL

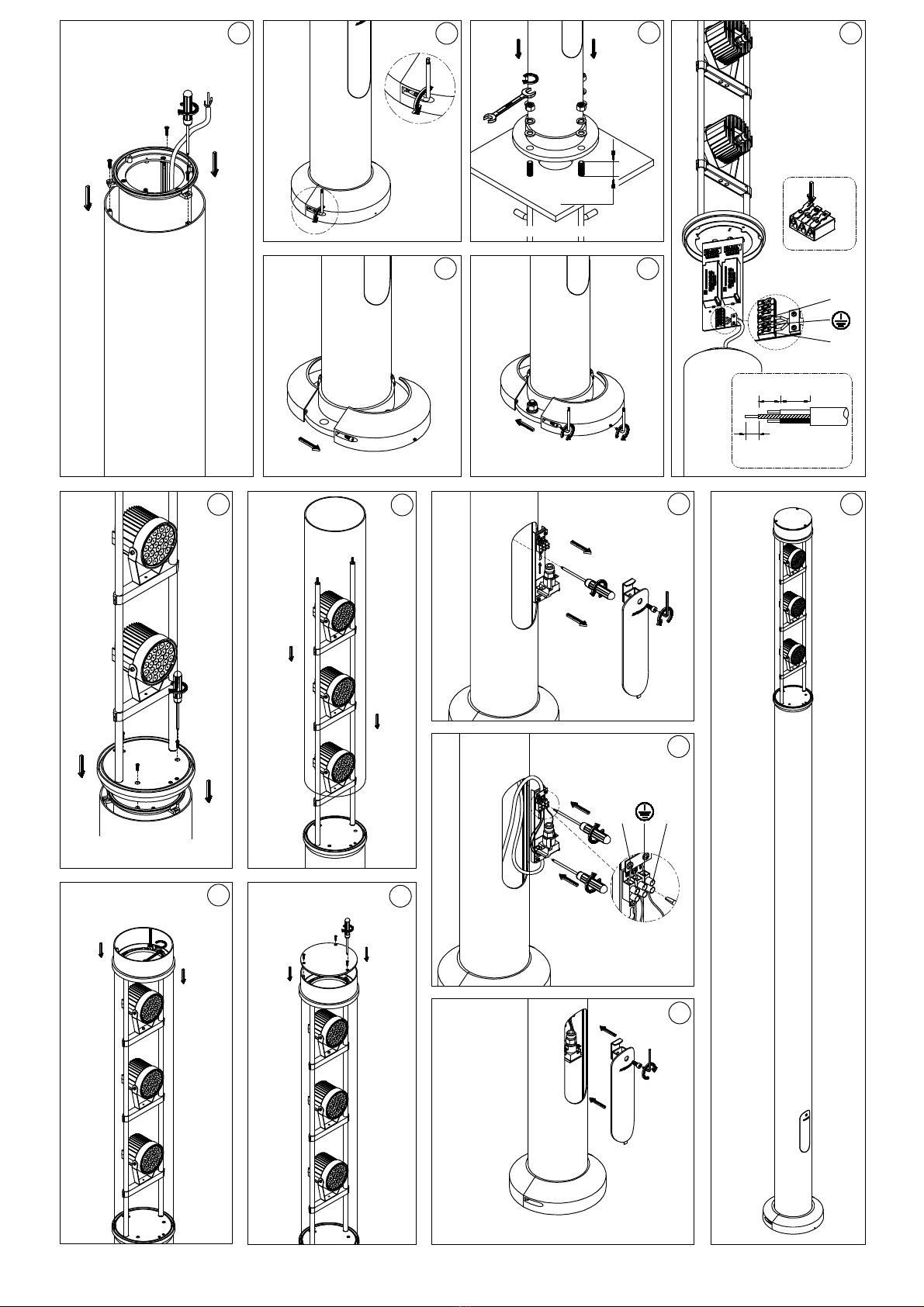

Product drawing (dimensions)

For Installation of Large Arizona 3 light column dia 225mm. LED.

Model. AR-20991 and AR-20993

LigmanLighting

Technical amendments and modifications techniques reserved.

■LIGMAN standard products are supplied with the control gear 220-240V 50/60Hz.

The control gear for other voltages and frequencies is available upon request, please consult us for more details.

■LIGMAN luminaires are designed to conform IEC 60598 2-1 standard.

FM-TS-13-1/13-03-2561/REV.4

M AR-20991/16/03/18/REV.3

1/2
