LIGMAN AA-70077 Manuel

3

12

IP55 IK04 CLASS I

FLAT TOP

DOME TOP

TOOL

3

MOUNTING DETAIL

Torque :10.5Nm.

~0.2m.

Cable OD

Min. 6mm.

Max. 12mm.

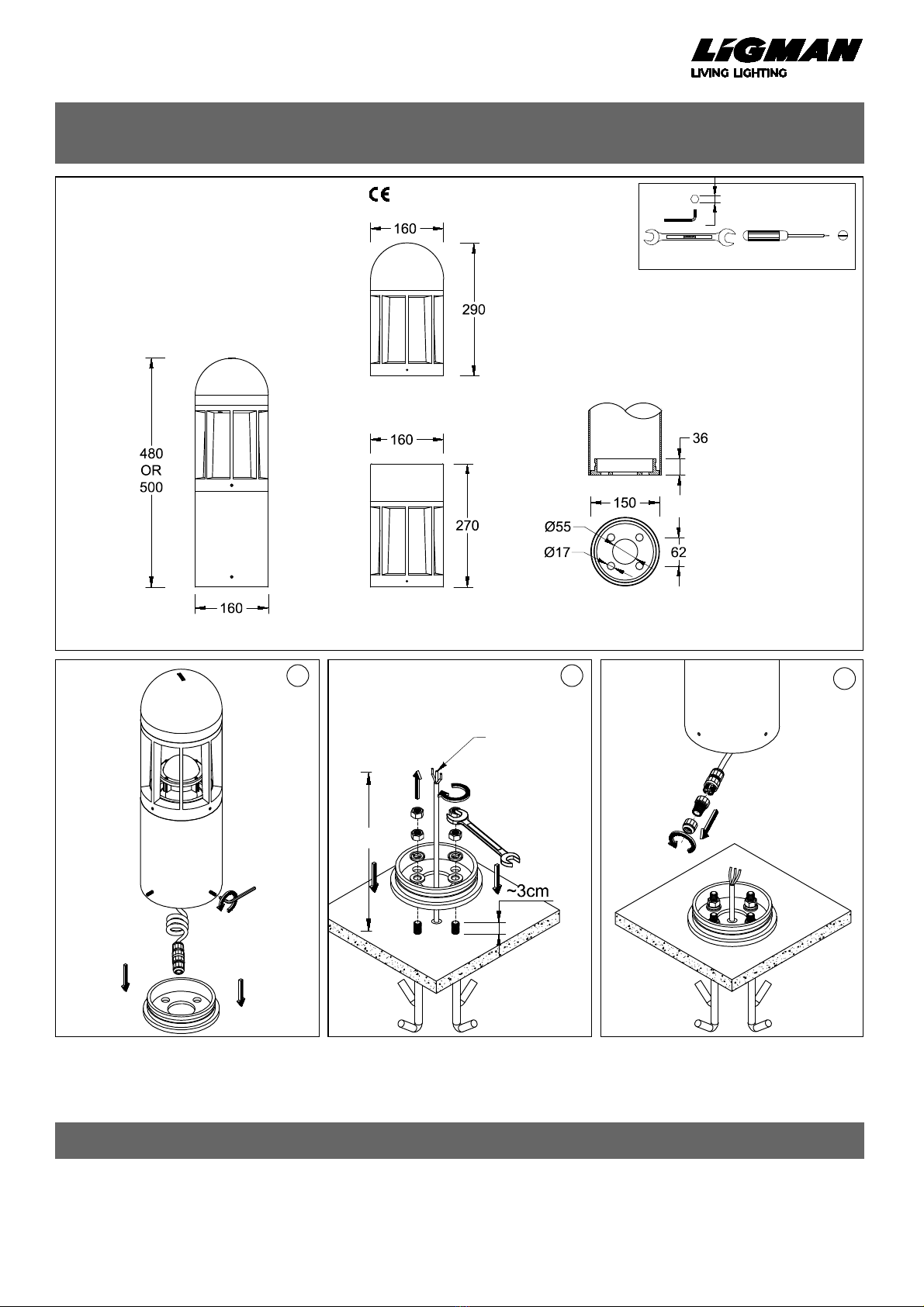

INSTALLATION AND SERVICE MANUAL

Product drawing (dimensions)

For Installation of Atlantic 1 Pillar light LED.

Model. AA-70077

LigmanLighting

Technical amendments and modifications techniques reserved.

■LIGMAN standard products are supplied with the control gear 220-240V 50/60Hz.

The control gear for other voltages and frequencies is available upon request, please consult us for more details.

■LIGMAN luminaires are designed to conform IEC 60598 2-1 standard.

FM-TS-13-1/13-03-2561/REV.4

M AA-70077/31/05/17/REV.3

1/2

Europe Headquarters

Ligman Europe s.r.o.

VGP Park Usti nad Labem, P 2

Prestanov 113

403 17 Prestanov

Czech Republic

Tel. +420 608 740 504 | [email protected]

www.ligman.com

Ligman Ltd

Regus House, Victory Way

Crossways Business Park

Dartford DA2 6QD

Tel. 0800 975 0622

[email protected]

Thailand Headquarters

Ligman Lighting Co., Ltd.

17/2 Moo 4, Monthong, Bangnampreaw

Chachoengsao 24150 Thailand

Tel : +66 (2) 7339140

[email protected]

456

8

79

Torque :2.0Nm.

Torque :4.3Nm.

Torque :4.3Nm.

Switch off mains power supply

before joining the connectors

!

WARNING

6

20

CABLE SIZE : 3x1.0mm²

Torque :2.5Nm.

Torque :0.25Nm.

M AA-70077/31/05/17/REV.3

2/2
