Lightolier Lytespan 8237WH Manuel utilisateur

Lightolier a Genlyte company www.lightolier.com

631 Airport Road, Fall River, MA 02720 • (508) 679-8131 • Fax (508) 674-4710

We reserve the right to change details of design, materials and finish.

Job Information Type:

Job Name:

Cat. No.:

Lamp(s):

Notes:

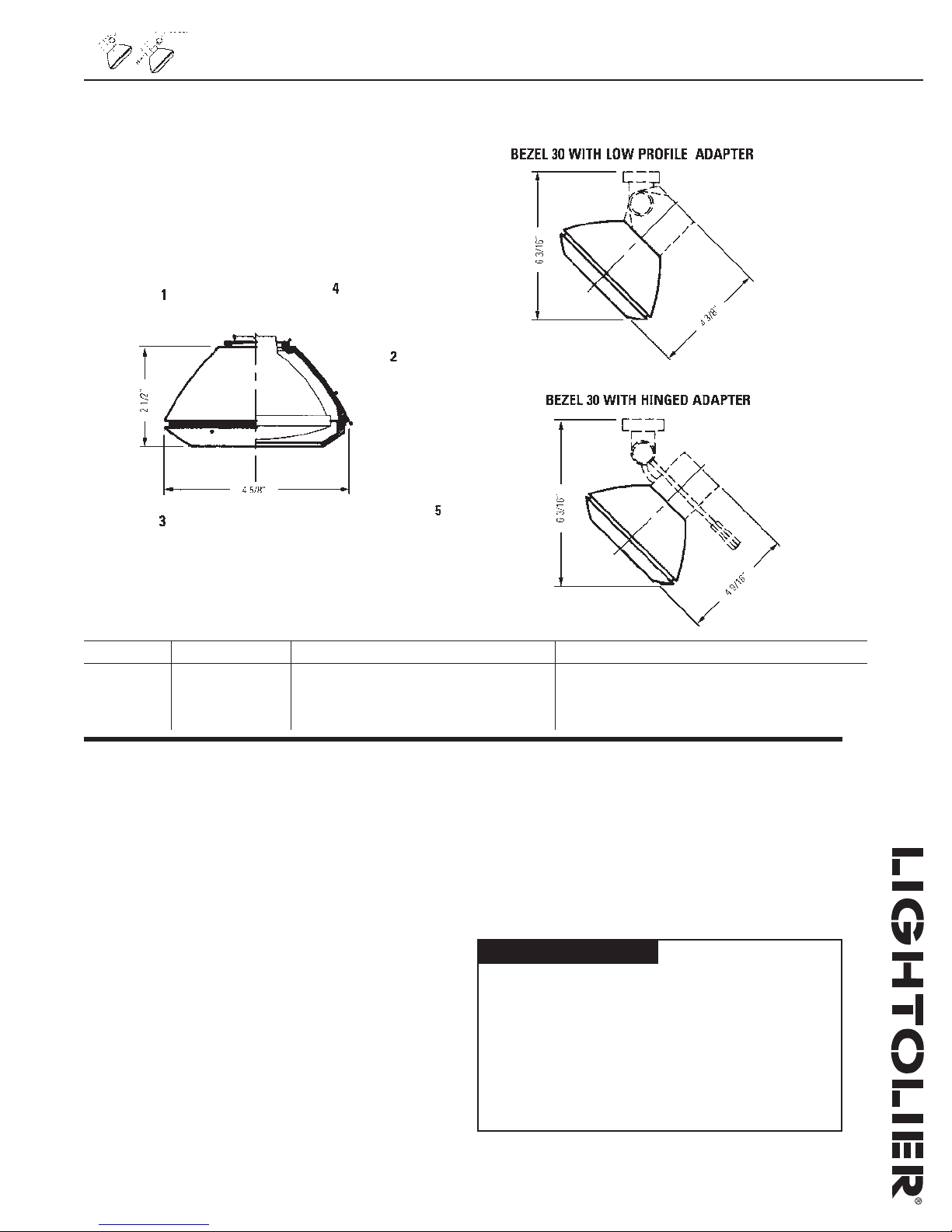

Lytespan®Track Lighting System 8237WH

Page 1 of 2 PAR-TechTM Bezel 30 Shade

8237WH

8237BK

Features

1. Shade Attachment: Zinc plated and painted C.R. steel. Bayonet tting.

2. Shade: Single piece die-cast aluminum.

3. Front Bezel: High temperature ULTEM® integral color. Shields extraneous

spill light.

4. Shade Rear Vents: Aligns with Adapter’s vents for effective air circulation.

5. Color Accent Ring: Silicone rubber.

Finish

All painted nishes baked enamel.

Options & Accessories

3 1/2” Beam Smoother, Beam Elongator, Louver and Barn Doors.

All require Accessory Holder 8593.

See Lightolier Specication Sheets AL3HC, AF3LF, AF3AS.

Labels

UL; I.B.E.W.

Ultem® is a trademark of General Electric.

Catalog No. Finishes Mounting Lamps

8237WH Matte White All Lytespan Track Systems PAR30, 75W Max. (Tungsten-Halogen)

8237BK Matte Black

Ordering Information

Lightolier a Genlyte company www.lightolier.com

631 Airport Road, Fall River, MA 02720 • (508) 679-8131 • Fax (508) 674-4710

We reserve the right to change details of design, materials and finish.

Job Information Type:

Lytespan®Track Lighting System 8237WH

Page 2 of 2 PAR-TechTM Bezel 30 Shade

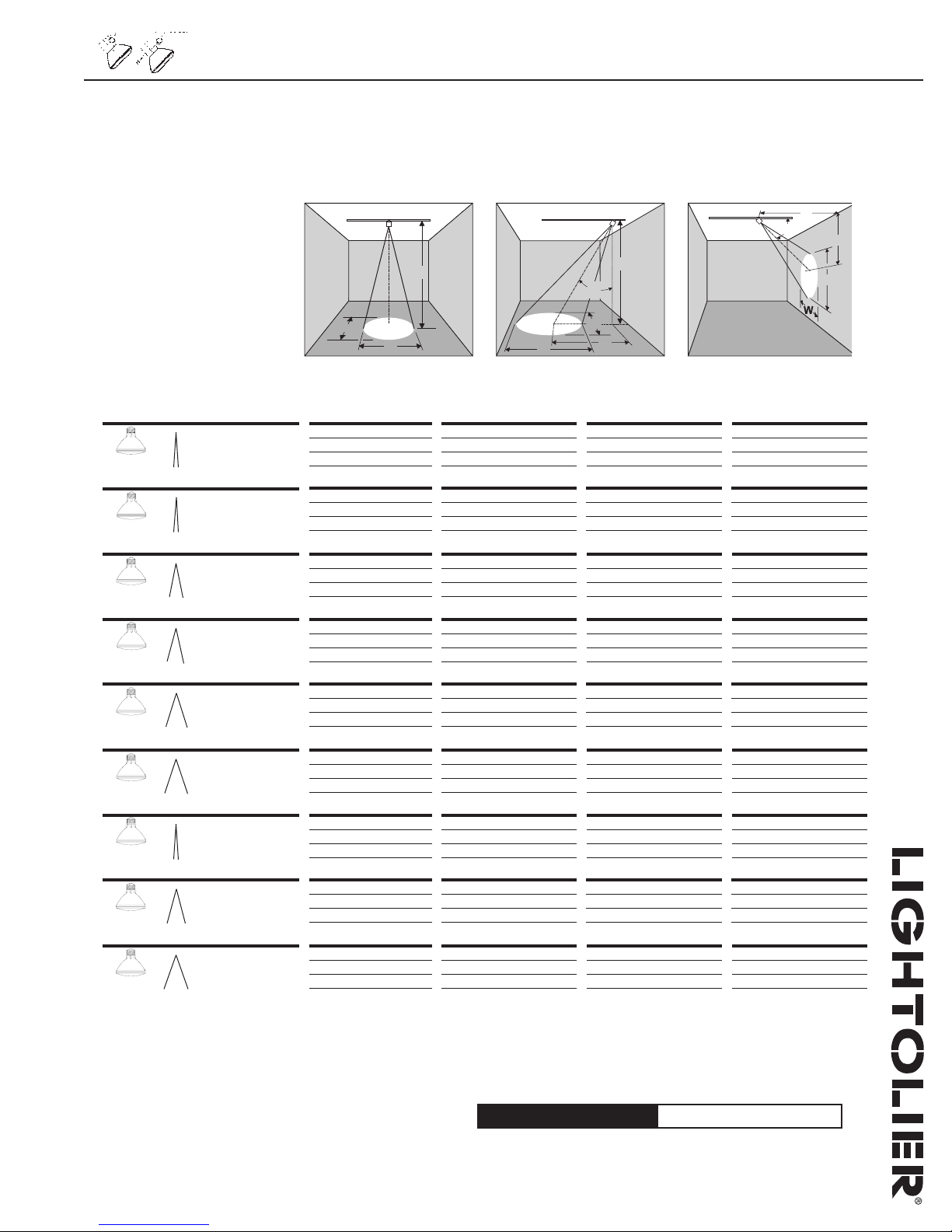

Lighting Data

17,000 3,000

50W PAR30 NSP

(Halogen-IR) 8ϒ

8’ 266 1.1’ 1.1’

12’ 118 1.7’ 1.7’

16’ 66 2.2’ 2.2’

20’ 43 2.8’ 2.8’

7’ 4.0’ 225 1.3’ 1.1’

10’ 5.8’ 110 1.9’ 1.6’

13’ 7.5’ 65 2.4’ 2.1’

16’ 9.2’ 43 3.0’ 2.6’

5’ 5.0’ 240 1.4’ 1.0’

7’ 7.0’ 123 2.0’ 1.4’

9’ 9.0’ 74 2.5’ 1.8’

11’ 11.0’ 50 3.1’ 2.2’

3’ 5.2’ 236 1.7’ 0.8’

4’ 6.9’ 133 2.3’ 1.1’

5’ 8.7’ 85 2.8’ 1.4’

6’ 10.4’ 59 3.4’ 1.7’

7’ 188 1.0’ 1.0’

10’ 92 1.4’ 1.4’

13’ 54 1.8’ 1.8’

16’ 36 2.2’ 2.2’

6’ 3.5’ 166 1.1’ 1.0’

9’ 5.2’ 74 1.7’ 1.5’

12’ 6.9’ 41 2.2’ 1.9’

15’ 8.7’ 27 2.8’ 2.4’

4’ 4.0’ 203 1.1’ 0.8’

6’ 6.0’ 90 1.7’ 1.2’

8’ 8.0’ 51 2.2’ 1.6’

10’ 10.0’ 33 2.8’ 2.0’

2’ 3.5’ 288 1.1’ 0.6’

3’ 5.2’ 128 1.7’ 0.8’

4’ 6.9’ 72 2.3’ 1.1’

5’ 8.7’ 46 2.8’ 1.4’

9,200 2,000

50W PAR30

NSP (Halogen) 8ϒ

4’ 125 1.8’ 1.8’

6’ 58 2.7’ 2.7’

8’ 31 3.5’ 3.5’

10’ 20 4.4’ 4.4’

3’ 1.7’ 144 1.8’ 1.5’

5’ 2.9’ 52 3.0’ 2.6’

7’ 4.0’ 27 4.2’ 3.6’

9’ 5.2’ 16 5.4’ 4.5’

3’ 3.0’ 79 2.8’ 1.9’

4’ 4.0’ 44 3.7’ 2.5’

5’ 5.0’ 28 4.7’ 3.1’

6’ 6.0’ 20 5.6’ 3.8’

1’ 1.7’ 250 2.1’ 0.9’

2’ 3.5’ 63 4.2’ 1.8’

3’ 5.2’ 28 6.2’ 2.7’

4’ 6.9’ 16 8.3’ 3.5’

2,000 2,000

50W PAR30

NFL (Halogen) 25ϒ

DFCLWDC FC LW DC FC LW DC FC LW

Beam Spread Beam Center Rated

50% Max. CP C.P. Candelas Life-Hrs

1,400 2,500

50W PAR30

FL (Halogen) 35ϒ

3’ 158 1.9’ 1.9’

5’ 56 3.2’ 3.2’

7’ 29 4.4’ 4.4’

9’ 17 5.7’ 5.7’

3’ 1.7’ 101 2.6’ 2.2’

5’ 2.9’ 36 4.3’ 3.6’

7’ 4.0’ 19 6.1’ 5.1’

9’ 5.2’ 11 7.8’ 6.6’

2’ 2.0’ 124 2.8’ 1.8’

3’ 3.0’ 55 4.2’ 2.7’

4’ 4.0’ 31 5.6’ 3.8’

5’ 5.0’ 20 7.0’ 4.5’

1’ 1.7’ 175 3.6’ 1.3’

2’ 3.5’ 44 7.2’ 2.5’

3’ 5.2’ 19 10.8’ 3.8’

4’ 6.9’ 11 14.4’ 5.0’

6’ 83 2.7’ 2.7’

8’ 47 3.5’ 3.5’

10’ 30 4.4’ 4.4’

12’ 21 5.3’ 5.3’

5’ 2.9’ 78 3.0’ 2.6’

7’ 4.0’ 40 4.2’ 3.6’

9’ 5.2’ 24 5.4’ 4.6’

11’ 6.4’ 16 6.6’ 5.6’

3’ 3.0’ 118 2.8’ 1.9’

5’ 5.0’ 42 4.7’ 3.1’

7’ 7.0’ 22 6.5’ 4.4’

9’ 9.0’ 12 8.4’ 5.6’

2’ 3.5’ 94 4.2’ 1.8’

3’ 5.2’ 42 6.2’ 2.7’

4’ 6.9’ 23 8.3’ 3.5’

5’ 8.7’ 15 10.4’ 4.4’

3,000 3,000

50W PAR30

NFL (Halogen-IR) 25ϒ

3’ 178 2.0’ 2.0’

5’ 64 3.3’ 3.3’

7’ 33 4.7’ 4.7’

9’ 20 6.0’ 6.0’

3’ 1.7’ 115 2.8’ 2.3’

5’ 2.9’ 42 4.6’ 3.9’

7’ 4.0’ 21 6.5’ 5.4’

9’ 5.2’ 13 8.3’ 7.0’

2’ 2.0’ 141 3.0’ 1.9’

3’ 3.0’ 63 4.5’ 2.8’

4’ 4.0’ 35 6.0’ 3.8’

5’ 5.0’ 23 7.5’ 4.7’

1’ 1.7 200 4.0’ 1.3’

2’ 3.5’ 50 8.1’ 2.7’

3’ 5.2’ 22 12.1’ 4.0’

4’ 6.9’ 13 18.1’ 5.4’

1,600 3,000

50W PAR30

FL (Halogen-IR) 37ϒ

3,200 2,500

75W PAR30

NFL (Halogen) 30ϒ

6’ 89 3.2’ 3.2’

8’ 50 4.3’ 4.3’

10’ 32 5.4’ 5.4’

12’ 22 6.4’ 6.4’

5’ 2.9’ 83 3.7’ 3.1’

7’ 4.0’ 42 5.1’ 4.3’

9’ 5.2’ 26 6.6’ 5.6’

11’ 6.4’ 17 8.1’ 6.8’

3’ 3.0’ 126 3.5’ 2.3’

5’ 5.0’ 45 5.8’ 3.8’

7’ 7.0’ 23 8.1’ 5.3’

9’ 9.0’ 14 10.4’ 6.8’

2’ 3.5’ 100 5.5’ 2.1’

3’ 5.2’ 44 8.2’ 3.2’

4’ 6.9’ 25 10.9’ 4.3’

5’ 8.7’ 16 13.7’ 5.4’

8’ 219 1.3’ 1.3’

12’ 97 1.9’ 1.9’

16’ 55 2.5’ 2.5’

20’ 35 3.1’ 3.1’

7’ 4.0’ 186 1.5’ 1.3’

10’ 5.8’ 91 2.1’ 1.8’

13’ 7.5’ 54 2.7’ 2.4’

16’ 9.2’ 36 3.4’ 2.9’

5’ 5.0’ 198 1.6’ 1.1’

7’ 7.0’ 101 2.2’ 1.6’

9’ 9.0’ 61 2.9’ 2.0’

11’ 11.0’ 41 3.5’ 2.4’

3’ 5.2’ 184 1.9’ 0.9’

4’ 6.8’ 109 2.6’ 1.3’

5’ 8.7’ 70 3.2’ 1.6’

6’ 10.4’ 49 3.8’ 1.9’

14,000 2,500

75W PAR30

NSP (Halogen) 9ϒ

4’ 125 2.9’ 2.9’

6’ 56 4.4’ 4.4’

8’ 31 5.8’ 5.8’

10’ 20 7.3’ 7.3’

3’ 1.7’ 144 3.0’ 2.5’

5’ 2.9’ 52 5.1’ 4.2’

7’ 4.0’ 27 7.1’ 5.9’

9’ 5.2’ 16 9.1’ 7.6’

3’ 3.0’ 79 5.0’ 3.1’

4’ 4.0’ 44 6.7’ 4.1’

5’ 5.0’ 28 8.4’ 5.1’

6’ 6.0’ 20 10.1’ 6.1’

1’ 1.7’ 250 4.8’ 1.5’

2’ 3.5’ 63 9.7’ 2.9’

3’ 5.2’ 28 14.5’ 4.4’

4’ 6.9’ 16 19.3’ 5.8’

2,000 2,500

75W PAR30

FL (Halogen) 40ϒ

DFC L

LAMP 0˚ AIMING ANGLE A=30˚ AIMING ANGLE A=45˚ AIMING ANGLE A=60˚ AIMING ANGLE

Aiming Angle 0˚ 30˚, 45˚ or 60˚ Horizontal 30˚, 45˚ or 60˚ Vertical

L Beam Length

W Beam Width

CDistance to center beam

D Distance

A Aiming Angle

FC Footcandles

Land Ware the outer points where the candle

power drops to 50% of the maximum. FC are the

initial footcandles at the center of the beam.
