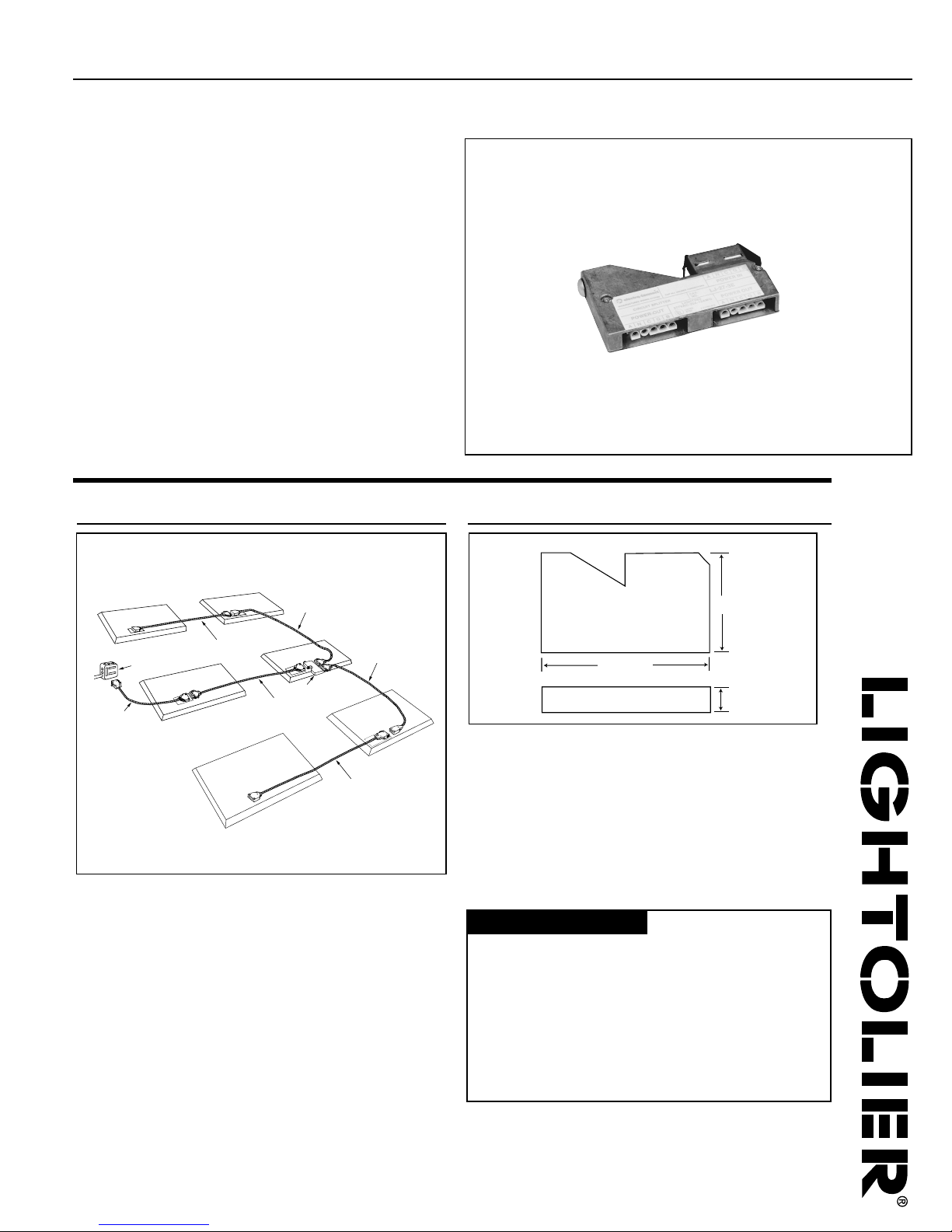

Lightolier POWER-CONNECT LJ SPLITTER Manuel utilisateur

APPLICATION DIMENSIONS

3-1/8"

13/16"

5-5/8"

The circuit splitter unit is plugged into cable, adapter or tap cable to divide the

circuit flow into two directions from the unit.

POWER-CONNECT™ LJ SPLITTER

Page 1 of 2 LIGHTING JUNCTION (CIRCUIT SPLITTER)

Job Information Type:

Job Name:

Cat. No.:

Lamp(s):

Volts/Ballast:

Lightolier a Genlyte Thomas Company www.lightolier.com

Technical Information: (978) 657-7600 • Fax (978) 658-0595

631 Airport Road, Fall River, MA 02720 • (508) 679-8131 • Fax (508) 674-4710

We reserve the right to change details of design, materials and finish.

A0902 OPTIONS/ACCESSORIES/Folio OA40-14

FEATURES

• Die cast housing with zinc plated steel cover plate.

• Internal wires are #12 AWG THHN stranded copper, 600 volt, plus a

bare #12AWG solid tinned copper ground conductor.

• Thru-wired for three circuits.

• Unit is low profile, 5-5/8" x 3-1/8" x 13/16".

• I.B.E.W./UL and C-UL Labeled.

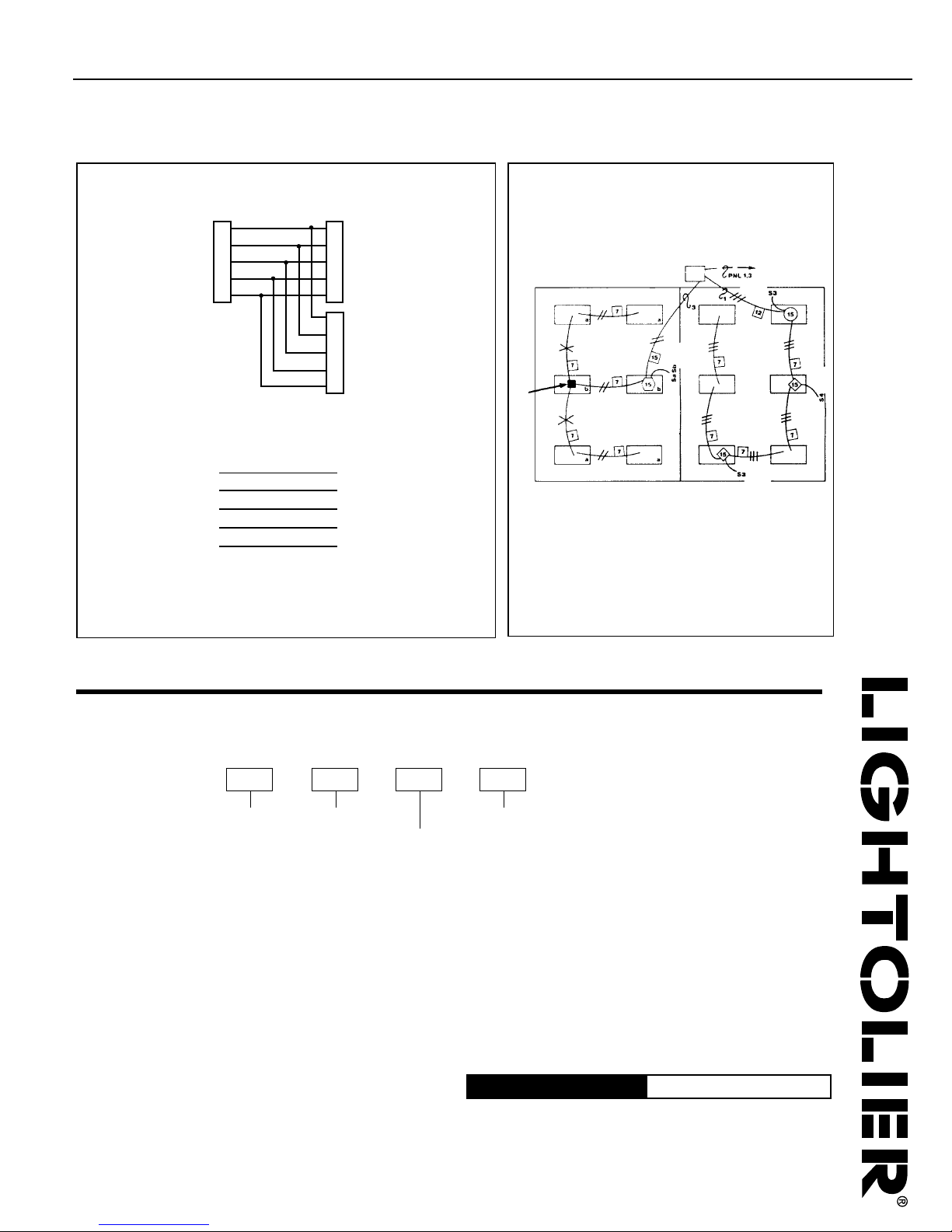

WIRING DIAGRAM WIRING

ORDERING INFORMATION

Explanation of Catalog Number. Example: LP–LJ–12–3E

SPECIFICATIONS

• I.B.E.W. UL and C-UL Listed.

• Unit is low profile, 5-5/8" x 3-1/8" x 13/16".

• Thru-wired for three circuits.

• Die cast housing with zinc plated steel cover plate.

• Internal wires are #12 AWG THHN stranded copper, 600 volt,

plus a bare #12 AWG solid tinned copper ground conductor.

LJLP

TYPE:

LJ = Lighting

Junction

LOL

POWER

CONNECT

WIRING

CONFIGURATION:

3E - Circuit Splitter

VOLTAGE:

12 - 120v

27 - 277v

POWER IN

POWER OUT

Color Legend

A Black

B Red

C Blue

G Bare

N White

–––

Lightolier a Genlyte Thomas Company www.lightolier.com

Technical Information: (978) 657-7600 • Fax (978) 658-0595

631 Airport Road, Fall River, MA 02720 • (508) 679-8131 • Fax (508) 674-4710

We reserve the right to change details of design, materials and finish.

A0902 OPTIONS/ACCESSORIES/Folio OA40-14

Job Information Type:

POWER-CONNECT™ LJ SPLITTER

Page 2 of 2 LIGHTING JUNCTION (CIRCUIT SPLITTER)
