lightmaXX

Nano Truss Light Mobile

Bedienungsanleitung



DEUTSCH/ENGLISCH

LIG0016268-000

10/2019

DEUTSCH

Wichtige Sicherheitshinweise! Bitte vor Anschluss lesen!

GEFAHR! (Elektrischer Schlag durch hohe Spannungen im Gerät)

Das Gehäuse darf nicht entfernt werden! Es befinden sich keine zu wartenden Teile im

Gerät. Im Geräteinneren befinden sich Bauteile, welche unter hoher elektrischer

Spannung stehen.

Überprüfen Sie das Gerät vor jeder Nutzung auf Beschädigungen oder das Fehlen von

Komponenten, Schutzvorrichtungen oder Gehäuseteilen. Sollte entsprechendes auffallen,

darf das Gerät nicht verwendet werden!

Überlassen Sie Wartungs- sowie Reparaturarbeiten einer qualifizierten Service Werkstatt

oder wenden Sie sich an Ihren Händler. Bei einer Fehlfunktion des Gerätes ist der Betrieb

zudem unverzüglich einzustellen, bis das Gerät von einer Fachperson repariert wurde!

GEFAHR! (Elektrischer Schlag bedingt durch Kurzschluss)

Veränderungen am Netzkabel oder am Netzstecker sind verboten. Im Falle von

Beschädigungen des Netzkabels, muss dieses umgehend gegen ein original Ersatzteil des

Herstellers ersetzt werden. Bei Nichtbeachtung kann es zu Brand- oder Lebensgefahr

durch einen elektrischen Schlag kommen!

GEFAHR! (Für Babys und Kinder)

Entsorgen oder bewahren Sie anfallendes Verpackungsmaterial ordnungsgemäß!

Verpackungsmaterial ist aufgrund von Erstickungsgefahr außerhalb der Reichweite von

Babys und Kindern aufzubewahren.

Stellen Sie sicher, dass Kinder niemals unbeaufsichtigt das Gerät benutzen! Vergewissern

Sie sich außerdem, dass Kinder keine (Klein-)Teile vom Gerät entfernen, da sie durch

verschlucken von Teilen ersticken könnten!

WARNUNG! (Hohe Lichtintensität Augenverletzungen)

Ein direkter Blick in die Lichtquelle ist unbedingt zu unterlassen!

WARNUNG! (Epilepsie)

Stroboskopeffekte (Lichtblitze) können bei einigen Menschen Anfälle von Epilepsie auslösen.

Entsprechend empfindliche Menschen sind zu warnen und sollten sich nicht in der Nähe

entsprechender Geräte aufhalten.

DEUTSCH

Hinweis! (Brandgefahr durch Überhitzung)

Die maximal zulässige Umgebungstemperatur dieses Gerätes beträgt 40°C.

Stellen Sie sicher, dass das Gerät an einem Ort mit ausreichender Belüftung platziert wird,

außerhalb der Reichweite von direkten Wärmequellen, offenem Feuer und brennbaren

Materialien und Flüssigkeiten. Ein Mindestabstand von 1 m ist hier zwingend erforderlich.

Die Lüftungsschlitze des Geräts dürfen nicht abgeklebt, noch darf das Gerät abgedeckt

werden.

Hinweis! (Betriebsbedingungen)

Aufgrund der baulichen Eigenschaften ist das Gerät für den Betrieb im Innenbereich

(IP20) konzipiert. Setzen Sie das Gerät niemals Regen, Feuchtigkeit oder Flüssigkeiten

aus, da dies zu Beschädigungen führen kann.

Vibrationen, Staub oder Sonneneinstrahlung kann ebenso zu Beschädigungen führen,

vermeiden Sie diese!

Hinweis! (Stromversorgung)

Überprüfen Sie unbedingt die Übereinstimmung der Gerätespannung mit Ihrer örtlichen

Netzspannung. Die Absicherung Ihrer Netzsteckdose mit einem Fehlerstromschutzschalter

(FI) ist unbedingt empfohlen.

Sollten Sie Ihr Gerät längere Zeit nicht benutzen oder Wartungsarbeiten vornehmen,

trennen Sie das Gerät vom Netz, um Gefahren zu minimieren. Dasselbe gilt für

Unwetterbedingungen wie Gewitter, Hochwasser etc.

Hinweis! (Batterie)

Die angegebene Akkulaufzeit hängt stark vom Betriebsmodus und der

Umgebungstemperatur ab. Bei Kälte reduziert sich die Laufzeit deutlich. Laden Sie den

Akku vor dem ersten Einsatz vollständig auf. Der enthaltene Li-Ionen-Akku unterliegt den

Anforderungen des Gefahrgutrechts. Beim Versand sind besondere Anforderungen an

Verpackung und Kennzeichnung zu beachten. Hier muss bei der Vorbereitung des

Versandstücks ein Gefahrgutexperte oder ein Spediteur hinzugezogen werden. Bitte

beachten Sie auch eventuelle weiterführende nationale und internationale Vorschriften.

Achten Sie beim Einlegen der Batterien auf die richtige Polung. Lassen Sie Batterien nicht

offen herumliegen, es besteht die Gefahr, dass diese von Kindern oder Haustieren

verschluckt werden. Suchen Sie im Falle eines Verschluckens sofort einen Arzt auf!

Ausgelaufene oder beschädigte Batterien können bei Berührung mit der Haut

Verätzungen verursachen, benutzen Sie deshalb in diesem Fall geeignete

Schutzhandschuhe. Achten Sie darauf, dass die Batterien nicht kurzgeschlossen,

nicht ins Feuer geworfen und nicht aufgeladen werden können.

Es besteht Explosionsgefahr.

DEUTSCH

Hinweis! (Störung bei Datenübertragung)

Verbinden Sie auf keinen Fall den DMX Ein- oder Ausgang mit Audiogeräten wie

Endstufen oder Mischpulte!

DMX Kabel ermöglichen einen störungsfreien Betrieb und höchstmögliche

Übertragungssicherheit von Signaldaten. Benutzen Sie keine Mikrofonkabel!

Hinweis! (Kondensation)

Um Kondensation im Gerät zu vermeiden, sollte sich das Gerät vor Inbetriebnahme an die

Umgebungstemperatur anpassen.

Hinweis! (Unerwünschte Gerüche)

Ein neues Produkt kann manchmal zu unerwünschten Gerüchen führen. Diese Reaktion ist

normal und verschwindet nach einigen Minuten wieder.

Symbole auf Gerät und Verpackung:

Das Blitzsymbol warnt den Nutzer vor nicht isolierter Spannung und der Gefahr

eines Stromschlages.

Das Ausrufezeichensymbol weist den Nutzer auf wichtige Wartungs- sowie

Bedienungshinweise in der Bedienungsanleitung hin.

Nur für den Innenbereich geeignet

Dieses Symbol legt den minimalen Abstand des zu beleuchtenden Objektes fest.

Bedienungsanleitung lesen

Bitte lesen Sie die Warnhinweise und Empfehlungen sorgfältig durch und befolgen Sie

diese, um einen gefahr- und reibungslosen Gebrauch zu gewährleisten.

DEUTSCH

Installation:

Überprüfen Sie das Gerät vor der Verwendung unbedingt auf Schäden. Benutzen Sie die

Originalverpackung oder eine geeignete Transport- oder Lagerverpackung, um das Produkt bei

Nichtbenutzung optimal vor Einflüssen wie Staub, Feuchtigkeit etc. zu schützen.

Das Gerät kann wahlweise stehend oder hängend installiert werden. Die Befestigung ist dabei

stets an einem festen, dafür zugelassenen Träger oder einer entsprechenden Oberfläche

vorzunehmen. Beachten Sie hierbei die Belastungsgrenze der gewählten Installations-Position

(z.B. bei Stativen).

Zur Befestigung des Gerätes ist die Öffnung des Produktbügels zu nutzen. Stellen Sie stets eine

zweite, unabhängige Sicherung des Gerätes, z.B. durch ein Safety her.

Arbeiten am Gerät (z.B. Montage) sollten stets von einer stabilen und zulässigen Plattform aus

stattfinden. Stellen Sie sicher, dass der Bereich unter Ihnen dabei abgesperrt ist.

WARNUNG! (Verletzungsgefahr durch Herabfallen)

Unvorschriftsmäßige Montage kann erheblich Verletzungen und Schäden verursachen!

Die Installation des Gerätes sollte stets von erfahrenen Personen durchgeführt werden

und muss unter Einhaltung der mechanischen und elektrischen Sicherheit in Ihrem Land

erfolgen.

Bitte beachten Sie, dass die Nutzung dieses Gerätes an einem Dimmer nicht möglich

ist!

DEUTSCH

HerzlichightmaXX Nano Truss Light Mobile!

lightmaXX entschieden haben. Durch effiziente

Entwicklung und ökonomische Produktion ermöglicht lightmaXX hochwertige Produkte

zu einem fantastischen Preis.



Produktes informiert zu sein und bewahren Sie diese zur späteren Verwendung auf.

Viel Spaß mit Ihrem neuen Produkt!

Ihr lightmaXX Team

Garantie:

Es gelten die aktuellen AGBs und

Garantiebedingungen der

Music Store professional GmbH.

Einzusehen unter: www.musicstore.de

Bei Fragen und Anregungen wenden Sie sich bitte an:

Music Store professional GmbH

Istanbulstr. 22-26

51103 Köln

Geschäftsführer: Michael Sauer

WEEE-Reg.-Nr. DE 41617453

Tel: +49 221 8884-0

Fax: +49 221 8884-2500

info@musicstore.de

Bestimmungsgemäßer Gebrauch:

Das Produkt lightmaXX Nano Truss Light Mobile wurde für den Einsatz als elektronischer LED-

Beleuchtungseffekt konzipiert. Das Gerät darf ausschließlich zu diesem Zwecke und im Sinne der

Bedienungsanleitung betrieben werden. Andere Verwendungszwecke, sowie der Betrieb unter

anderen Betriebsbedingungen sind ausdrücklich nicht bestimmungsgemäß und können zu Sach-

oder Personenschäden führen! Für Schäden, die aus einer nicht bestimmungsgemäßen

Verwendung resultieren wird keine Haftung übernommen.

Es muss sichergestellt werden, dass das Gerät ausschließlich von geschulten und fachkundigen

Nutzern betrieben wird, die im Vollbesitz ihrer geistigen, physischen und sensorischen Fähigkeiten

sind. Eine Nutzung anderer Personen ist ausdrücklich nur auf Aufforderung einer für ihre Sicherheit

zuständigen Person zulässig, welche die Nutzung anleitet oder beaufsichtigt.

Inhalt

Menge

lightmaXX Nano Truss

Light Mobile

Stromkabel

Bedienungsanleitung

Lieferumfang:

DEUTSCH

Inbetriebnahme:

Sämtliche Verbindungen des Gerätes sollten vor dem Einschalten erfolgen. Benutzen Sie für die

Verbindungen ausschließlich hochwertige, möglichst kurze Kabel.

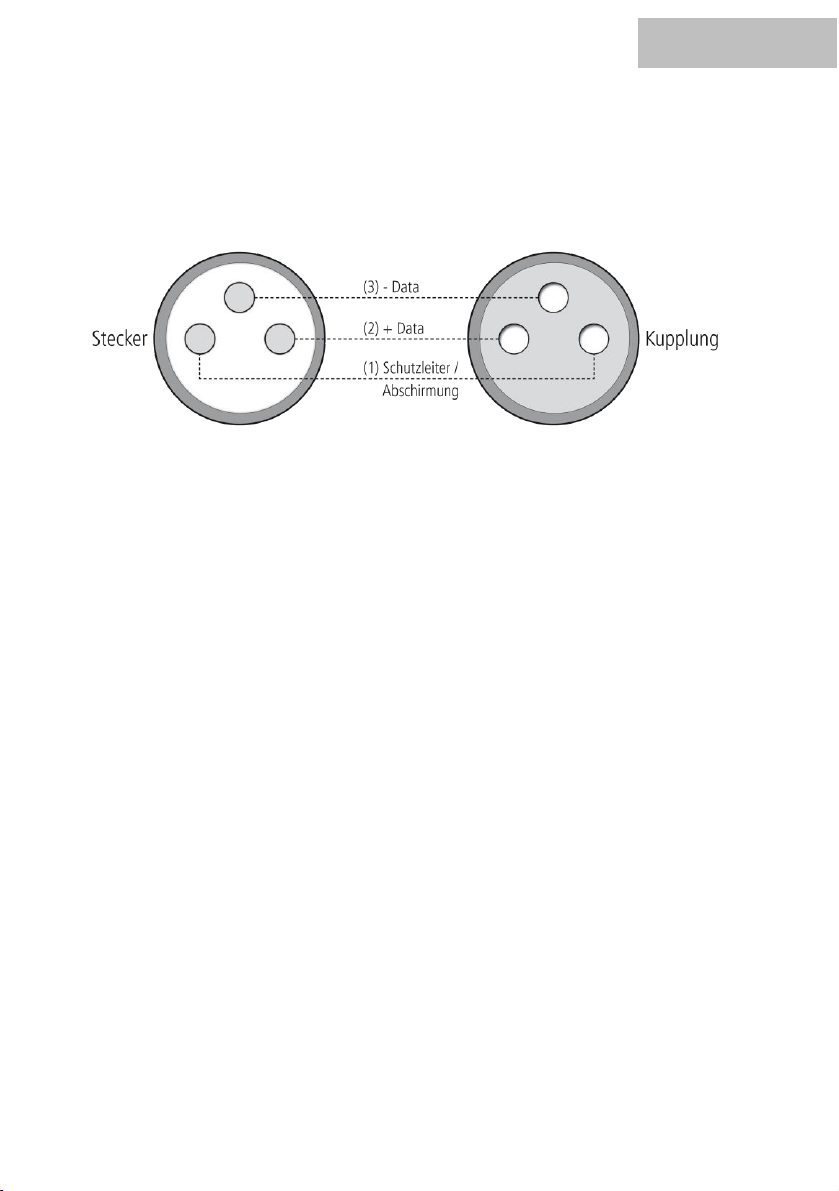

Konfiguration des DMX Steckers:

Widerstand 120 Ohm // ¼ W zwischen Pin 2 (DMX-) und Pin 3 (DMX+) der letzten Fixierung.

DEUTSCH

Betriebsart DMX:

Verbinden Sie den DMX Eingang Ihres Gerätes mit dem DMX Ausgang Ihres DMX-Controllers,

Ihrer DMX Software oder dem DMX Ausgang eines sich bereits in Ihrer DMX Kette befindlichen

Gerätes. Nutzen Sie zu dieser Verbindung stets DMX Kabel mit einem 110 Ohm Widerstand.

Adressieren Sie das Gerät entsprechend Ihrer DMX Konfiguration. Die folgende Tabelle zeigt die

jeweiligen DMX Modi der einzelnen Geräte mit den dazugehörigen Werten und Funktionen:

4 Kanal-Modus:

6 Kanal-Modus:

Kanal

Wert

Funktion

000-255

Rot

000-255

Grün

000-255

Blau

000-255

Weiß

Kanal

Wert

Funktion

000-255

Dimmer

000-255

Strobe

(Geschwindigkeit: langsam zu schnell)

000-255

Rot

000-255

Grün

000-255

Blau

000-255

Weiß

DEUTSCH

8 Kanal-Modus:

Kanal

Wert

Funktion

000-255

Dimmer

000-255

Strobe-Effekt

(Geschwindigkeit: langsam zu schnell)

1-35

36-71

72-107

108-143

144-179

180-215

216-251

252-255

CH4-CH8

Programm 1

Programm 2

Programm 3

Programm 4

Programm 5

Programm 6

Programm 7

Musiksteuerung

0-14

15-29

30-44

45-59

60-74

75-89

90-104

105-119

120-134

135-149

150-164

165-179

180-194

195-209

210-224

225-239

240-254

255

000-255

Farbe 01

Farbe 02

Farbe 03

Farbe 04

Farbe 05

Farbe 06

Farbe 07

Farbe 08

Farbe 09

Farbe 10

Farbe 11

Farbe 12

Farbe 13

Farbe 14

Farbe 15

Farbe 16

Farbe 17

Farbe 18

Langsam > Schnell

000-255

Rot

000-255

Grün

000-255

Blau

000-255

Weiß

DEUTSCH

Betriebsart Statisch, Auto oder Sound:

Das Gerät beinhaltet automatische Programme die nach festen Schemata ablaufen (Auto)oder

über das eingebaute Mikrofon passend zur Musik abgerufen werden (Sound). Die Auswahl des

jeweiligen Modus erfolgt über das Menü direkt am Gerät.

Wenn Sie mehrere Geräte der gleichen Bauart per DMX verbinden, lassen sich diese über das

Mastergerät simultan ansteuern. Stellen Sie dazu die gewünschte Funktion Masteram ersten

Gerät der Kette ein, die andSlave

Nun gibt das erste Gerät der Kette sämtlichen weiteren Geräten die Funktion vor und alle Geräte

laufen simultan.

Table des matières

Langues :

Autres manuels Lightmaxx Matériel de DJ

Lightmaxx

Lightmaxx Vega Strobe 600 Manuel utilisateur

Lightmaxx

Lightmaxx Cannon Shot FX FOUR Manuel utilisateur

Lightmaxx

Lightmaxx Vega PAR RGB Manuel utilisateur

Lightmaxx

Lightmaxx Vector Haze 1.7 Manuel utilisateur

Lightmaxx

Lightmaxx VEGA BAR QUAD Manuel utilisateur

Lightmaxx

Lightmaxx VEGA PAR COB Manuel utilisateur

Lightmaxx

Lightmaxx Platinum Tour PIX PRO Manuel utilisateur

Lightmaxx

Lightmaxx COMPLETE PAR 56 Manuel utilisateur

Lightmaxx

Lightmaxx LIG0009558-000 Manuel utilisateur

Lightmaxx

Lightmaxx VEGA SPOT 90 Manuel utilisateur

Lightmaxx

Lightmaxx LIG0007616-000 Manuel utilisateur

Lightmaxx

Lightmaxx Vega MATRIX Wash Manuel utilisateur

Lightmaxx

Lightmaxx Vector BAT LED Manuel utilisateur

Lightmaxx

Lightmaxx CLS-3 MKII Manuel utilisateur

Lightmaxx

Lightmaxx Vega Pixel BAR Manuel utilisateur

Lightmaxx

Lightmaxx VEga Shiggy Beam Manuel utilisateur

Lightmaxx

Lightmaxx Vega MATRIX Wash Manuel utilisateur

Lightmaxx

Lightmaxx COMPLETE PAR 56 Manuel utilisateur

Lightmaxx

Lightmaxx Vector Pixel BAR Manuel utilisateur

Lightmaxx

Lightmaxx Platinum Tour Spot ARC Manuel utilisateur

Lightmaxx

Lightmaxx Cannon Shot FX TWO Manuel utilisateur

Lightmaxx

Lightmaxx GALAXY NX II POLAR Manuel utilisateur

Lightmaxx

Lightmaxx Vega BAT-1 Manuel utilisateur

Lightmaxx

Lightmaxx Vector Silent PAR ARC Manuel utilisateur

Manuels Matériel de DJ populaires d'autres marques

ALPHA LITE

ALPHA LITE ALPHA 1500 Manuel du propriétaire

Chauvet

Chauvet OVATION E-930VW Manuel utilisateur

Zumtobel

Zumtobel APHRODITE Home Manuel utilisateur

Snow Masters

Snow Masters Zig Oscillator Manuel utilisateur

EuroLite

EuroLite 50530554 Manuel utilisateur

Beamz

Beamz BUV243 Manuel utilisateur

thomann

thomann Stairville DJ Lase 40-G MK-III Manuel utilisateur

Eagletone

Eagletone 6 Eyes Flower Manuel utilisateur

EuroLite

EuroLite FLD-1508 Manuel utilisateur

Technical Pro

Technical Pro LG8xSEA Manuel utilisateur

JB Systems

JB Systems Lounge Laser DMX Manuel utilisateur

Elation

Elation FUZE WASH Z350 Manuel utilisateur

Maverick

Maverick MK3 WASH Manuel utilisateur

Infinity

Infinity TF-260C7 Fresnel Manuel utilisateur

Chauvet

Chauvet EVE E-50Z Manuel utilisateur

Eliminator Lighting

Eliminator Lighting E 138 Manuel utilisateur

EuroLite

EuroLite Mini Multicolor LED Flashing Light SC Manuel utilisateur

KAM

KAM DMX Laser80 FScan Manuel utilisateur
