LG 55SE3D Guide de démarrage rapide
P/No: MFL70040103 (1705-REV00)
Printed in Korea
*MFL70040103*
LG Digital Signage
(MONITOR SIGNAGE)
Afchage dynamique numérique LG
(MONITEUR DE SIGNALISATION)
Señalización digital LG
(MONITOR DE SEÑALIZACIÓN)
ENGLISH Easy Setup Guide
Please read this manual carefully before operating your set and retain it for future reference.
FRANÇAIS Guide de conguration rapide
Veuillez lire ce manuel attentivement avant d’utiliser l’appareil et conservez-le pour pouvoir vous y
reporter ultérieurement.
ESPAÑOL Guía Rápida
Lea atentamente este manual antes de poner en marcha el equipo y consérvelo para futuras
consultas.
32SE3D 43SE3D 49SE3D 55SE3D 65SE3D
32SE3KD 43SE3KD 49SE3KD 55SE3KD 65SE3KD
AAA
Depending upon country / Selon le pays / Según del país
English You can download the web manuals for this product at the
following websites. (Keyword : SE3D, SE3KD)
Français Vous pouvez télécharger en ligne les guides pour ce produit à
partir des sites Web suivants. (Mot-clé : SE3D, SE3KD)
Español Puede descargar los manuales web de este producto en los
siguientes sitios web. (Palabra clave : SE3D, SE3KD)
•www.lg.com
SuperSign : http://partner.lge.com
12
0
English
Dimensions
(Width x
Height x Depth)
/ Weight
32SE3D Head 729.4 mm x 428.9 mm x 55.5 mm / 5.2 kg
Head + Stand 729.4 mm x 481 mm x 154.2 mm / 6 kg
Head + Speaker 729.4 mm x 428.9 mm x 95.7 mm / 5.7 kg
Head + Speaker + Stand 729.4 mm x 481 mm x 154.2 mm / 6.5 kg
43SE3D Head 969.6 mm x 563.9 mm x 38.6 mm / 9.6 kg
Head + Stand 969.6 mm x 622.2 mm x 193 mm / 12.1 kg
Head + Speaker 969.6 mm x 563.9 mm x 67.9 mm / 10.1 kg
Head + Speaker + Stand 969.6 mm x 622.2 mm x 193 mm / 12.6 kg
49SE3D Head 1102.2 mm x 638.5 mm x 38.6 mm / 13.9 kg
Head + Stand 1102.2 mm x 696.8 mm x 219.6 mm / 17.2 kg
Head + Speaker 1102.2 mm x 638.5 mm x 67.9 mm / 14.4 kg
Head + Speaker + Stand 1102.2 mm x 696.8 mm x 219.6 mm / 17.7 kg
55SE3D Head 1238 mm x 714.9 mm x 38.6 mm / 17.1 kg
Head + Stand 1238 mm x 773.4 mm x 219.6 mm / 20.4 kg
Head + Speaker 1238 mm x 714.9 mm x 67.9 mm / 17.6 kg
Head + Speaker + Stand 1238 mm x 773.4 mm x 219.6 mm / 19.9 kg
65SE3D Head 1456.9 mm x 838 mm x 41.1 mm / 27.7 kg
Head + Stand 1456.9 mm x 898.1 mm x 293.7 mm / 32.9 kg
Head + Speaker 1456.9 mm x 838 mm x 70.4 mm / 28.2 kg
Head + Speaker + Stand 1456.9 mm x 898.1 mm x 293.7 mm / 33.4 kg
32SE3KD Head 729.4 mm x 428.9 mm x 55.5 mm / 5.4 kg
Head + Stand 729.4 mm x 481 mm x 154.2 mm / 6.2 kg
43SE3KD Head 969.6 mm x 563.9 mm x 54 mm / 10.0 kg
Head + Stand 969.6 mm x 622.2 mm x 193 mm / 12.5 kg
49SE3KD Head 1102.2 mm x 638.5 mm x 54 mm / 14.3 kg
Head + Stand 1102.2 mm x 696.8 mm x 219.6 mm / 17.6 kg
55SE3KD Head 1238 mm x 714.9 mm x 54 mm / 17.5 kg
Head + Stand 1238 mm x 773.4 mm x 219.6 mm / 20.8 kg
65SE3KD Head 1456.9 mm x 838 mm x 56.5 mm / 27.9 kg
Head + Stand 1456.9 mm x 898.1 mm x 293.7 mm / 33.1 kg
Français
Dimensions
(largeur x
hauteur x
profondeur) /
Poids
32SE3D Ecran 729,4 mm x 428,9 mm x 55,5 mm / 5,2 kg
Ecran + socle 729,4 mm x 481 mm x 154,2 mm / 6 kg
Ecran + enceintes 729,4 mm x 428,9 mm x 95,7 mm / 5,7 kg
Ecran + enceintes +
socle
729,4 mm x 481 mm x 154,2 mm / 6,5 kg
43SE3D Ecran 969,6 mm x 563,9 mm x 38,6 mm / 9,6 kg
Ecran + socle 969,6 mm x 622,2 mm x 193 mm / 12,1 kg
Ecran + enceintes 969,6 mm x 563,9 mm x 67,9 mm / 10,1 kg
Ecran + enceintes +
socle
969,6 mm x 622,2 mm x 193 mm / 12,6 kg
49SE3D Ecran 1 102,2 mm x 638,5 mm x 38,6 mm / 13,9 kg
Ecran + socle 1 102,2 mm x 696,8 mm x 219,6 mm / 17,2 kg
Ecran + enceintes 1 102,2 mm x 638,5 mm x 67,9 mm / 14,4 kg
Ecran + enceintes +
socle
1 102,2 mm x 696,8 mm x 219,6 mm / 17,7 kg
55SE3D Ecran 1 238 mm x 714,9 mm x 38,6 mm / 17,1 kg
Ecran + socle 1 238 mm x 773,4 mm x 219,6 mm / 20,4 kg
Ecran + enceintes 1 238 mm x 714,9 mm x 67,9 mm / 17,6 kg
Ecran + enceintes +
socle
1 238 mm x 773,4 mm x 219,6 mm / 19,9 kg
65SE3D Ecran 1 456,9 mm x 838 mm x 41,1 mm / 27,7 kg
Ecran + socle 1 456,9 mm x 898,1 mm x 293,7 mm / 32,9 kg
Ecran + enceintes 1 456,9 mm x 838 mm x 70,4 mm / 28,2 kg
Ecran + enceintes +
socle
1 456,9 mm x 898,1 mm x 293,7 mm / 33,4 kg
32SE3KD Ecran 729,4 mm x 428,9 mm x 55,5 mm / 5,4 kg
Ecran + socle 729,4 mm x 481 mm x 154,2 mm / 6,2 kg
43SE3KD Ecran 969,6 mm x 563,9 mm x 54 mm / 10,0 kg
Ecran + socle 969,6 mm x 622,2 mm x 193 mm / 12,5 kg
49SE3KD Ecran 1 102,2 mm x 638,5 mm x 54 mm / 14,3 kg
Ecran + socle 1 102,2 mm x 696,8 mm x 219,6 mm / 17,6 kg
55SE3KD Ecran 1 238 mm x 714,9 mm x 54 mm / 17,5 kg
Ecran + socle 1 238 mm x 773,4 mm x 219,6 mm / 20,8 kg
65SE3KD Ecran 1 456,9 mm x 838 mm x 56,5 mm / 27,9 kg
Ecran + socle 1 456,9 mm x 898,1 mm x 293,7 mm / 33,1 kg
Español
Dimensiones
(ancho
x alto x
profundidad)
/ Peso
32SE3D Cabezal 729,4 mm x 428,9 mm x 55,5 mm / 5,2 kg
Cabezal + Soporte 729,4 mm x 481 mm x 154,2 mm / 6 kg
Cabezal + Altavoz 729,4 mm x 428,9 mm x 95,7 mm / 5,7 kg
Cabezal + Altavoz + Soporte 729,4 mm x 481 mm x 154,2 mm / 6,5 kg
43SE3D Cabezal 969,6 mm x 563,9 mm x 38,6 mm / 9,6 kg
Cabezal + Soporte 969,6 mm x 622,2 mm x 193 mm / 12,1 kg
Cabezal + Altavoz 969,6 mm x 563,9 mm x 67,9 mm / 10,1 kg
Cabezal + Altavoz + Soporte 969,6 mm x 622,2 mm x 193 mm / 12,6 kg
49SE3D Cabezal 1 102,2 mm x 638,5 mm x 38,6 mm / 13,9 kg
Cabezal + Soporte 1 102,2 mm x 696,8 mm x 219,6 mm / 17,2 kg
Cabezal + Altavoz 1 102,2 mm x 638,5 mm x 67,9 mm / 14,4 kg
Cabezal + Altavoz + Soporte 1 102,2 mm x 696,8 mm x 219,6 mm / 17,7 kg
55SE3D Cabezal 1 238 mm x 714,9 mm x 38,6 mm / 17,1 kg
Cabezal + Soporte 1 238 mm x 773,4 mm x 219,6 mm / 20,4 kg
Cabezal + Altavoz 1 238 mm x 714,9 mm x 67,9 mm / 17,6 kg
Cabezal + Altavoz + Soporte 1 238 mm x 773,4 mm x 219,6 mm / 19,9 kg
65SE3D Cabezal 1 456,9 mm x 838 mm x 41,1 mm / 27,7 kg
Cabezal + Soporte 1 456,9 mm x 898,1 mm x 293,7 mm / 32,9 kg
Cabezal + Altavoz 1 456,9 mm x 838 mm x 70,4 mm / 28,2 kg
Cabezal + Altavoz + Soporte 1 456,9 mm x 898,1 mm x 293,7 mm / 33,4 kg
32SE3KD Cabezal 729,4 mm x 428,9 mm x 55,5 mm / 5,4 kg
Cabezal + Soporte 729,4 mm x 481 mm x 154,2 mm / 6,2 kg
43SE3KD Cabezal 969,6 mm x 563,9 mm x 54 mm / 10,0 kg
Cabezal + Soporte 969,6 mm x 622,2 mm x 193 mm / 12,5 kg
49SE3KD Cabezal 1 102,2 mm x 638,5 mm x 54 mm / 14,3 kg
Cabezal + Soporte 1 102,2 mm x 696,8 mm x 219,6 mm / 17,6 kg
55SE3KD Cabezal 1 238 mm x 714,9 mm x 54 mm / 17,5 kg
Cabezal + Soporte 1 238 mm x 773,4 mm x 219,6 mm / 20,8 kg
65SE3KD Cabezal 1 456,9 mm x 838 mm x 56,5 mm / 27,9 kg
Cabezal + Soporte 1 456,9 mm x 898,1 mm x 293,7 mm / 33,1 kg
Alimentación 32SE3D/
32SE3KD
100-240 V ~ 50/60 Hz 0,8 A
43SE3D/
43SE3KD
100-240 V ~ 50/60 Hz 0,9 A
49SE3D/
49SE3KD
100-240 V ~ 50/60 Hz 1,0 A
55SE3D/
55SE3KD
100-240 V ~ 50/60 Hz 1,1 A
65SE3D/
65SE3KD
100-240 V ~ 50/60 Hz 1,4 A
32SE3D 43SE3D 49SE3D 55SE3D
32SE3KD 43SE3KD 49SE3KD 55SE3KD
32/43/49/55SE3D

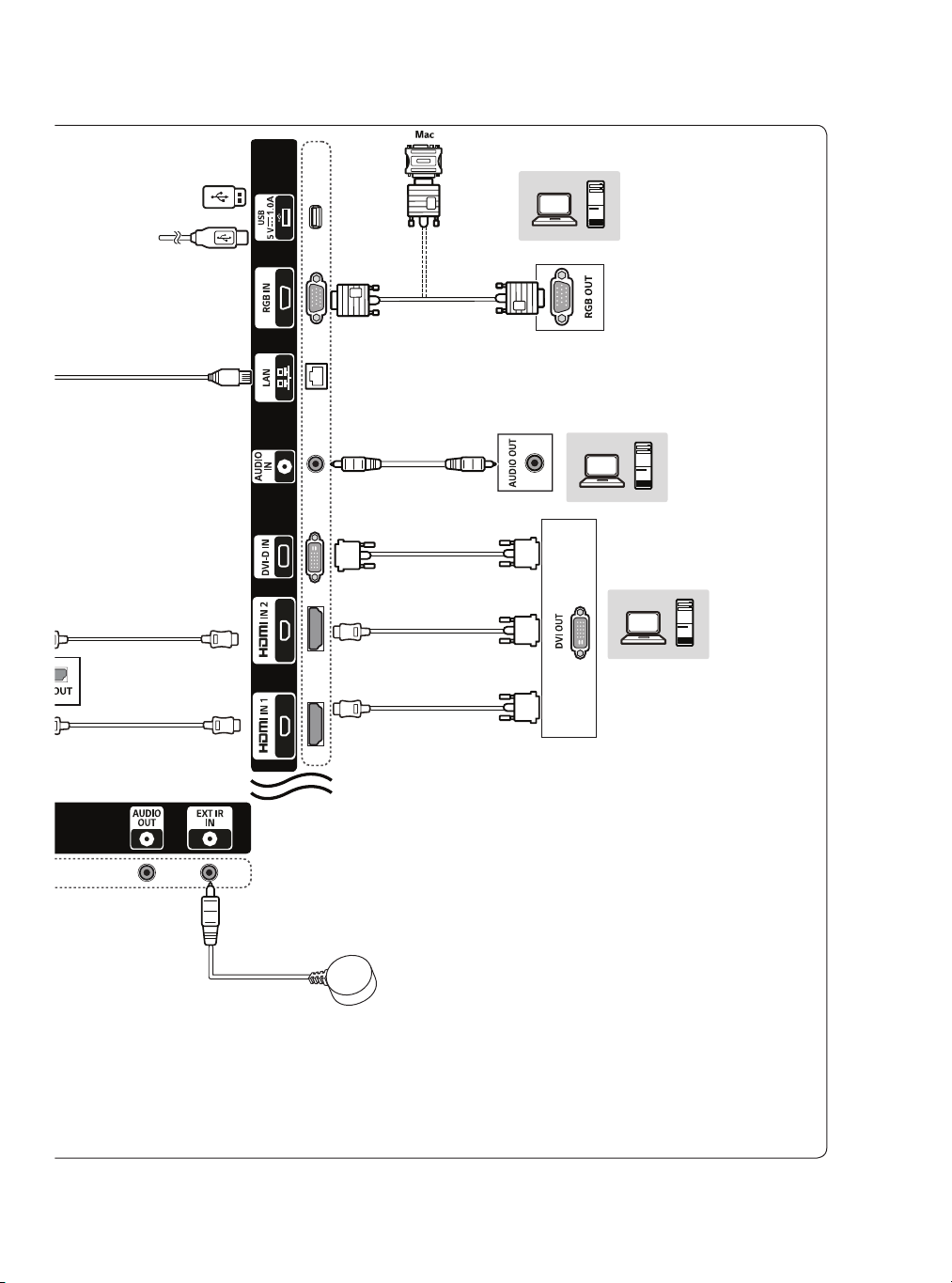

RS-232C
IN
RS-232C
IN
65SE3D 65SE3KD
65SE3D
RS-232C
IN
RS-232C
IN
1
3
2
4
2
Ce manuel convient aux modèles suivants
