LEGRAND 036 00 Manuel utilisateur

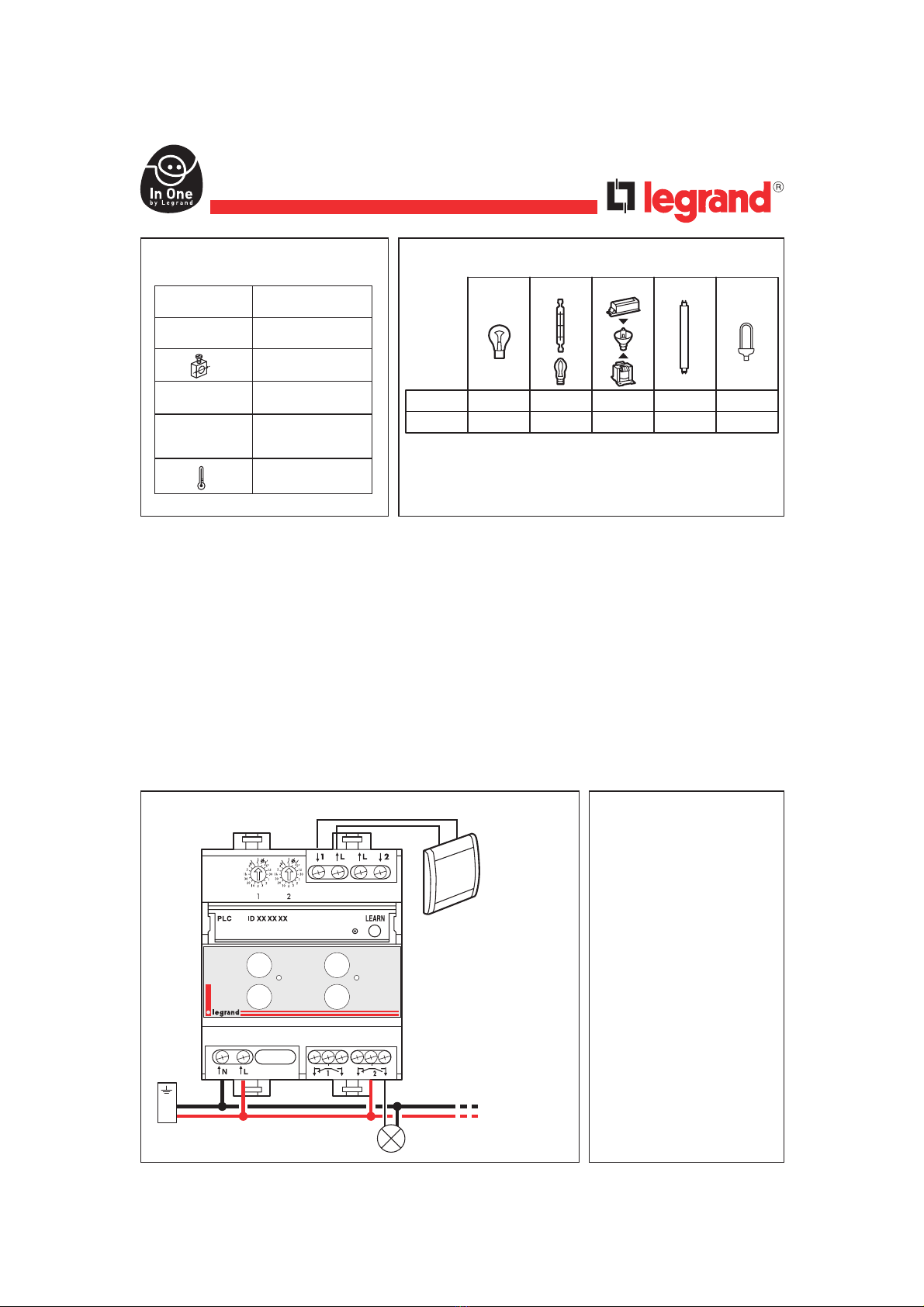

Caractéristiques

Tension 100 - 240 V±

Fréquence 50 - 60 Hz

2 x 1,5 mm2

Encombrement 4 modules

Norme EN 50065

IEC 60669-2-1

+5°C à +45°C

Charges

Interrupteur multifonctions modulaire

036 00

110 V 1250 W 1250 W 1000 VA 8 x 36 W 250 W

230 V 2500 W 2500 W 2000 VA 8 x 36 W 500 W

햲햳햴햵햶

Ø 26 Ø 38

Lampe incandescente

Lampe halogène

Lampe halogène TBT

à transformateur ferromagnétique

ou électronique

Tube fluorescent

Lampe fluocompact

N0064ES9/03

Branchement

03600

100-240 VA

50-60 Hz

10A

ON ON

OFF OFF

poussoir,

horloge,

interrupteur,

etc...

Configuration d’usine

A la première mise sous tension

l’appui sur les touches ON ou OFF

commande l’ensemble des points

d’éclairage de l’installation “In One

by Legrand”.

Un double appui sur la touche

Learn(1) annule cette fonction

de commande générale.

(1) Touche de programmation

ou apprentissage.

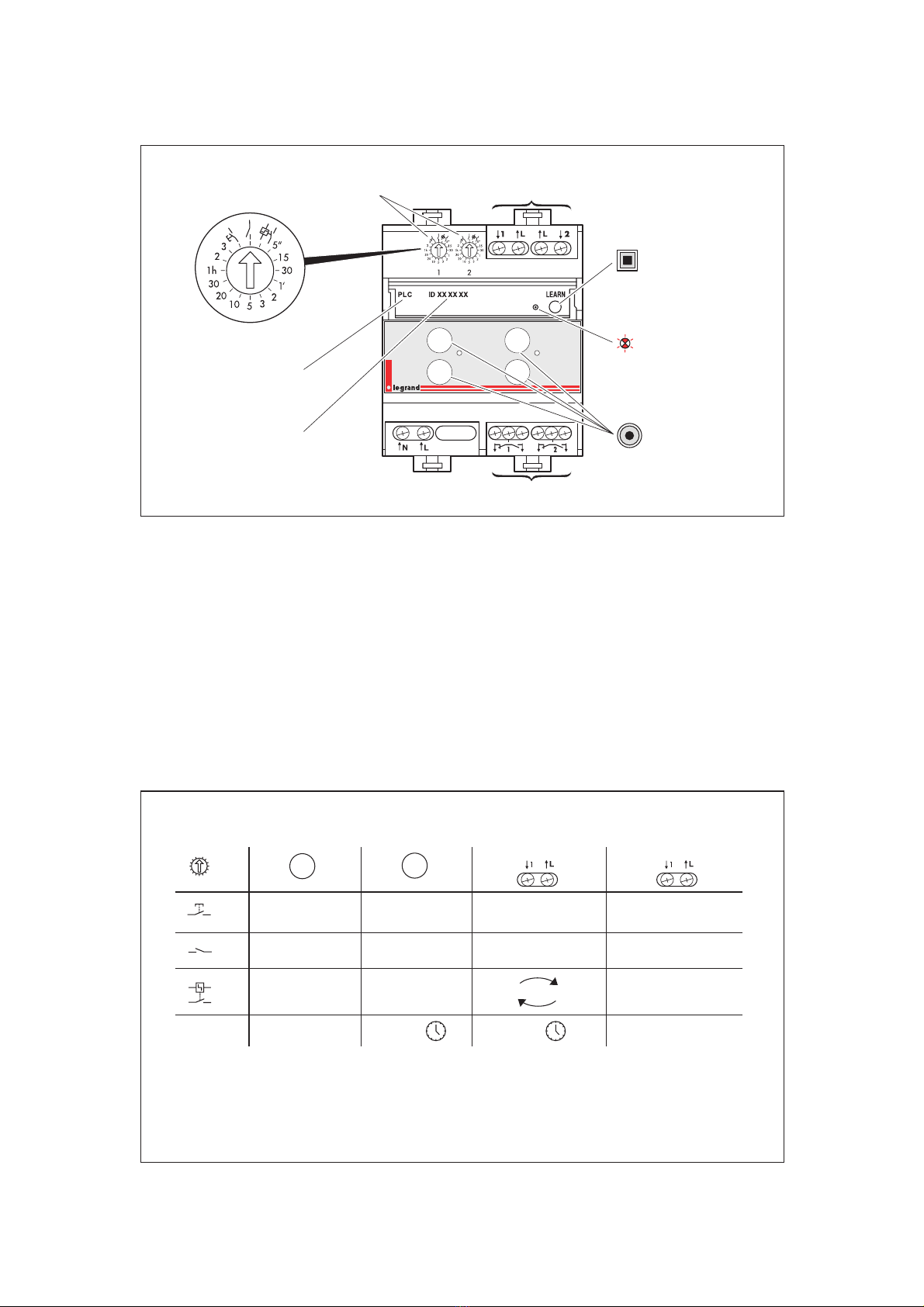

Description

036 00

100-240 VA

50-60 Hz

10A

ON ON

OFF OFF

Sélection du mode de

fonction de la sortie Entrées auxiliaires

Sortie relais

2 contacts secs

Média de communication

PLC => Courant porteur

Touche LEARN

Voyant LEARN

Touches de

commandes

N° d’identification

Fonctionnement

L’interrupteur multifonction possède les 4 modes de fonctionnement décrit dans le tableau suivant :

L’interrupteur peut commander simultanément un ensemble d’acteurs qui lui sont associés lors de l’apprentissage

(voir page 5, 6, 7).

Il peut aussi être commandé par un leader (émetteur), il fonctionne alors en acteur (récepteur).

En leader il commande : ses charges; les charges des leaders qui lui sont associés.

En acteur il exécute en local : les commandes ON et OFF demandées par le leader.

Il peut être acteur de 16 leaders au maximum.

–

OFF

0 V => 230 V 230 V => 0 V

OFF

–

durant l’appui

ON +5” à 3 h

OFF ON

ON OFF

ON +





Appuyer sur

LEARN

Appuyer sur

LEARN

Appuyer sur

LEARN

Appuyer sur la touche de commande

qui doit piloter le scénario



Apprentissage du scénario

Etape 1 : débuter l'apprentissage (sur le LEADER)

Appuyer sur la touche de commande

qui doit être associée auleader

Etape 2 : ajouter un acteur auscénario (sur l'ACTEUR)

Les voyants de tous les produits s'éteignent

Le scénario est enregistré

Etape 3 : enregistrer le scénario (sur le LEADER)

Pour ajouter plusieurs produits auscénario, répéter pour chaque acteur les opérations et 

Légende

Le voyant s'éteint Le voyant clignote

lentement

Le voyant clignote

rapidement

Le voyant flashe









Modification díun scénario

Appuyer sur

LEARN

Appuyer sur la touche de

commande qui pilote le scénario

Les voyants de tous les produits

du scénario clignotent

Appuyer sur la touche

de commande que

l'on souhaite associer

Etape 1 : ouvrir le scénario (sur le LEADER)

Appuyer sur

LEARN ou

Appuyer sur

LEARN

Pour supprimer le produit

du scénario passer à l'étape 3

Etape 2 : modifier l'état d'un acteur du scénario (sur l'ACTEUR)

Appuyer sur

LEARN

Les voyants de tous les produits s'éteignent

Le scénario est enregistré

Etape 3 : enregistrer le scénario (sur le LEADER)





Effacement d’un scénario

Appuyer sur

LEARN

Le scénario est effacé

Appuyer sur

la touche de commande

et maintenir 10 s

Effacer tous les scénarios liés à la touche de commande (sur le LEADER)

Appuyer sur

LEARN

Retour du produit

en configuration usine

Appuyer sur

LEARN

et maintenir 10 s

Effacer tous les scénarios liés à la touche de commande (sur le LEADER)

5 s



LoadsCharacteristics

Modular multifunction switch

036 00

110 V 1250 W 1250 W 1000 VA 8 x 36 W 250 W

230 V 2500 W 2500 W 2000 VA 8 x 36 W 500 W

햲햳햴햵햶

Ø 26 Ø 38

Voltage 100 - 240 V±

Frequency 50 - 60 Hz

2 x 1.5 mm2

Dimensions 4 modules

Standard EN 50065

IEC 60669-2-1

+5°C to +45°C

Incandescent lamp Fluorescent tube

Halogen lamp Compact fluorescent lamp

ELV halogen lamp with ferromagnetic

or electronic transformer

Connection

03600

100-240 VA

50-60 Hz

10A

ON ON

OFF OFF

push-button,

clock, switch,

etc...

Factory settings

When first powered up,

pressing the buttons ON or OFF

controls the loads connected to

output terminals 1 and 2.

Pressing Learn(1) twice cancels

this general control function.

(1) Programming or learn key.

Description

036 00

100-240 VA

50-60 Hz

10A

ON ON

OFF OFF

Output function

selector Auxiliary inputs

Relay outputs

2 dry contacts

Communication media

PLC => Power Line Carrier

LEARN key

LEARN indicator

Control keysIdentification No.

Operation

The multifunction switch can operate according to 4 ways, as outlined in the table below :

The switch can simultaneously control a set of actors that have been linked to it during learning (see pages 13, 14, 15)

It can also be controlled by a leader (transmitter), in this case it operates as an actor (receiver).

As leader it controls its loads, and the loads of leaders to which it is linked.

As actor it locally performs the ON and OFF commands issued by the leader.

It can be actor for up to 16 leaders maximum.

–

OFF

0 V => 230 V 230 V => 0 V

OFF

–

while pressed

ON +5” to 3 h

OFF ON

ON OFF

ON +





Press LEARN

Press the control keythat is to

control the scenario

Press the control keythat is to be

associatedwith the leader



Step 2: Add an actor to the scenario (on the ACTOR)

Learn scenario

The indicator lamps of all products go off

The scenario is saved

Step 1: Start the learn phase (on the LEADER)

Step 3: Save the scenario (on the LEADER)

To add a number of products to the scenario, repeat operations andfor each actor

Key

The indicator lamp

goes off

The indicator lamp

blinks slowly

The indicator lamp

blinks quickly

The indicator lamp

flashes









Modifyinga scenario

Press LEARN

Press the control key

that controls the scenario

The indicator lamps of all the products

in the scenario blink

Press the control key

that is to be associated

Step 1: Open the scenario (on the LEADER)

To remove the product from

the scenario, go to step 3

Step 2: Modifythe state of an actor in the scenario (on the ACTOR)

The indicator lamps of all the products go off

The scenario is saved

Step 3: Save the scenario (on the LEADER)



Clearinga scenario

Press LEARN

The scenario is cleared

Press the control key

andholdit down for 10 s

Clear all the scenarios linkedwith the control key(on the LEADER)

The product returns to

its factorysetting

Press LEARN andhold

down for 10 s

Clear all the scenarios linkedto this product (on the LEADER)

5 s

BelastingEigenschappen

Multifunctionele modulaire schakelaar

036 00

110 V 1250 W 1250 W 1000 VA 8 x 36 W 250 W

230 V 2500 W 2500 W 2000 VA 8 x 36 W 500 W

햲햳햴햵햶

Ø 26 Ø 38

Spanning 100 - 240 V±

Frequentie 50 - 60 Hz

2 x 1,5 mm2

Afmetingen 4 modules

Norme EN 50065

IEC 60669-2-1

+5°C to +45°C

Gloeilamp TL-buis

Halogeenlamp Fluocompactlamp lamp

Halogeenlamp op ZLS spanning

met ferromagnetische of elektronische

transformator

Aansluiting

03600

100-240 VA

50-60 Hz

10A

ON ON

OFF OFF

Pulsdrukker,

Tijdschakelklok,

Schakelaar,

enz…

Standaardconfiguratie

Bijde eerste aansluiting wordt bij

een druk op de toetsen ON of OFF

belastingen bediend die aangesloten

is de aansluitklemmen van de

uitgangen 1 en 2.

Door tweemaal op Learn(1) te

drukken, wordt deze algemene

bedieningsfunctie geannuleerd.

(1) Toets voor programmering

of inlezen.

Beschrijving

036 00

100-240 VA

50-60 Hz

10A

ON ON

OFF OFF

Selectie werkwijze

van de uitgang Ingang contacten

Uitgang relais

2 potentiaalvrije contacten

Communicatiemiddel

PLC => Draaggolf

Toets LEARN

Controlelampje LEARN

Bedieningstoetsen

Identificatienummer

Operation

De Modulaire schakelaar/actor heeft 4 mogelijke functies, zie onderstaande tabel :

De schakelaar/actor kan andere IOBL schakelaars laten mee schakelen (zie pag. 21, 22, 23).

De schakelaar kan mee schakelen met andere IOBL schakelaars (leiders).

Als leider kan hijzijn eigen belasting schakelen en tegelijk een andere schakelaar/actor bedienen.

Een schakelaar kan lokaal bedient worden en door een leider.

Een actor kan door maximaal 16 verschillende leiders bedient worden (max 16 scenes).

–

OFF

0 V => 230 V 230 V => 0 V

OFF

–

Tijdens het drukken “Aan”

ON +5” to 3 h

OFF ON

ON OFF

ON +
