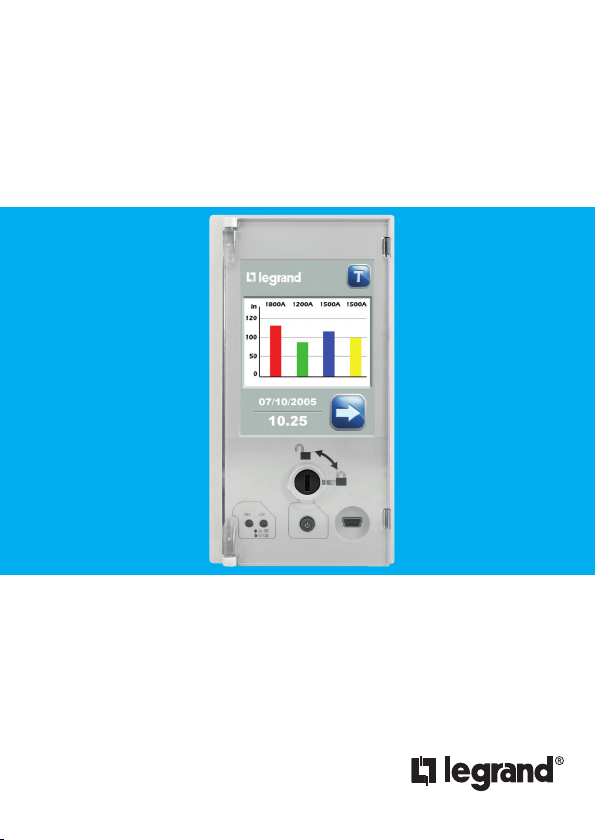

LEGRAND MP6-Megabreak Manuel utilisateur

Unités de Protection

MP6 - DMX3

Réf. 288 03 - Réf. 288 04

Décembre 10 Y3838B

Table des matières

Guide d’utilisation

Unité de protection DMX3

1 Introduction 4

1.1 Identification 4

1.2 Mise en place et changement de la batterie 5

1.3 Mise en marche 6

1.4 Navigation 7

2 Signalisation de l’état de l’unité de protection 9

3 Visualisation de la page principale 10

4 Menu principal 11

5 Niveaux de protection 12

5.1 Confirmation et enregistrement des réglages 14

6. Fonction mesures 15

7. Menu de configuration 21

8. Menu archives 29

9. Courbes 33

Version Logiciel: 2.1.15

1.1 Identiﬁcation

1. Introduction

Blocage

paramètres

(plombable)

Touche de mise en marche

LED USB

Guide d’utilisation

Unité de protection DMX3

1.2 Mise en place et changement de la batterie

Retirer la face avant du disjoncteur. Introduire les 4 batteries dans la partie inférieure

de l’unité de protection en veillant à respecter l’ordre d’introduction et la polarité. Les

batteries sont fournies dans un emballage spécifique.

10.25

07/10/2009

discharged

10.25

07/10/2009

100

120

In 1800A 1200A 1500A 1500A

10.25

07/10/2009

100

120

In 1800A 1200A 1500A 1500A

Batterie CR2

Lithium 3V

A la fin de leur cycle

de vie, recycler les

batteries conformément

à la directive euro-

péenne 2006/66/

CE traitant des batte-

ries, accumulateurs et

déchets associés.

1.3 Mise en marche

Au début, l’unité de protection commence par un écran noir lors du chargement.

1 Voyant vert allumé

2 Curseur clignotant en bas à droite

3 Page de chargement

Après environ une minute, l’écran suivant s’affiche :

Après le chargement, lorsque la page d’accueil s’affiche, il est possible de naviguer

dans l’unité de protection.

Guide d’utilisation

Unité de protection DMX3

1.4 Navigation

Les unités de protection MP6 ont un écran tactile qui permet de travailler avec les icônes

affichées.

10.25

07/10/2009

discharged

10.25

07/10/2009

100

120

In 1800A 1200A 1500A 1500A

10.25

07/10/2009

100

120

In 1800A 1200A 1500A 1500A

Boutons de sélection

Flèches de direction: permettent de faire défiler vers le haut ou

vers le bas dans le cas où les informations sont affichées sur

différents écrans

Flèche de retour: permet de revenir à l’écran de niveau supérieur

Boutons de choix: permettent d’annuler ou de confirmer ce qui a

été modifié en revenant à l’écran précédent

Boutons de réglage: permet de diminuer ou d’augmenter la

valeur sélectionnée

Ci dessous les principaux boutons pour la navigation.

Guide d’utilisation

Unité de protection DMX3

2. Signalisation de l’état de l’unité de protection

LED 1

LED 2

10.25

07/10/2009

100

120

In 1800A 1200A 1500A 1500A

Signal :

une alarme est prioritaire sur une pré-alarme, et une surcharge est prioritaire sur une

surchauffe.

Protection Voyant 1 Voyant 2

Inactive Eteint Eteint

Active (I≥100A ou avec

alimentation externe) Vert ﬁxe Eteint

Active (surcharge

pré-alarme I>0,9Ir) Vert ﬁxe Rouge ﬁxe

Active (surcharge

alarme I>1,05Ir) Vert ﬁxe Rouge clignotant

Active (alarme

surchauffe T>75°C) Vert clignotant Rouge clignotant

voyant 2

voyant 1

3. Visualisation de la page principale

Après l’allumage de l’unité de protection, l’écran suivant s’affiche:

Dans cet écran, il est possible de trouver :

- valeurs des courants : illustré par des barres en % du courant ajusté et par des valeurs;

- date et heure : date et heure enregitrées;

- bouton “Menu principal” permet d’entrer dans le menu principal;

- bouton “Test”, si pressé pendant au moins 3 s, permet de vérifier le bon fonctionnement

de l’unité de protection et du disjoncteur, par le biais d’un “test de déclenchement”.

La page d’accueil revient après un délai de 60 secondes sans aucune action à partir

de n’importe quel écran qui a été précédemment affiché ainsi que lors du démarrage.

Histogramme

de la lecture

des courants

Date et heure “Menu

principal“

“Test”
