Ledon Basic Bing Manuel utilisateur

LB011

Assembly instructions

Montageanleitung • Montagevejledning

Bing

50 cm 2+ Nej/No 1 1h 81 x 28 x 82 cm

(LxWxH)

322 x 228 cm

(LxW)

MAX

Revision: 1.0

Date: Feb 19, 2021

• Take all components from the pallet and place them on the ground

• Compare with components list – is everything there?

• Be at all times precise when measuring

• Unpack one component at a time and assemble it

• Usage of a water-level will increase precision

• Fall protection is the very last thing to be installed – along with the producer’s label

• Alle Bauteile von der Palette nehmen und auf den Boden legen.

• Anhand der Bauteileliste überprüfen, ob alle Teile vorhanden sind

• Beim Abmessen generell präzise arbeiten

• Ein Bauteil nach dem anderen auspacken und montieren

• Die Benutzung einer Wasserwaage erleichtert die Montage

• Die Fallschutzunterlage wird erst ganz zum Schluss verlegt – dann, wenn das Produzenten-

etikett angebracht wird

• Tag komponenterne af pallen og læg dem på jorden

• Check efter komponentlisten om alle er med

• Vær omhyggelig med afstande generelt

• Pak én komponent ud af gangen og gør denne færdig

• Vær omhyggelig med brug af vatterpas

• Faldunderlag etableres til allersidst sammen med påsætning af mærkning med producent

Good advice and tips

Ein paar gute Ratschläge und Tipps • Gode råd og vejledning

Clearance and safety surfaces

Platzbedarf und Fallschutzunterlage • Pladshensyn og faldunderlag

Scale • Maßstab • Målstok 1:25

Safety surface in accordance with EN 1176

Fallschutzunterlag gemäß EN 1176

Faldunderlag i overensstemmelse med EN 1176

(*) Areas are accurately calculated values which are dicult to achieve in practice.

Die Flächen haben die genaue berechneten Werte, aber sind schwer in Praxis zu erreichen.

Arealerne er nøjagtigt beregnede værdier, som er vanskelige at opnå i praksis.

Height • Höhe • Højde (*) Area • Fläche • Areal

A ≥ 60 cm 6,21 m2

Total 6,21 m2

0 1 2 3 m

228 cm

322 cm

82 cm

50 cm

27,5 cm81 cm

Components overview

Bauteileübersicht • Komponentoversigt

2450089 2450298400,002

400,10

37215

3145057

3145056

Bolt bag

M10x100mm UH

M10x70mm MB

M10x120mm MB

M10 LN

M10 Not top - Black

Green top

Green washer

Gray Top

114,5 cm

131,5 cm

93,5 cm 93,5 cm

75 x 40 cm

Site preparation

Vorbereitung • Pladsforberedelse

Digging depths • Grabtiefen • Gravedybder:

55cm

Assembly

Montage • Montage

400,10

10x20 MB

10 LM

6 LM

10x30 MB

MB 10 x 25

LM 10

400,002

Assembly

Montage • Montage

55 cm

75 cm

40 cm

Assembly

Montage • Montage

Assembly

Montage • Montage

M10x70mm MB

M10 LN

M10x120mm MB

M10 LN

Assembly

Montage • Montage

Ready

Fertig • Færdig

M10 LN

M10x100mm UH

Ce manuel convient aux modèles suivants

Table des matières

Autres manuels Ledon Équipements de jeux et d'aires de jeux

Ledon

Ledon 185 Manuel utilisateur

Ledon

Ledon MiniPlay FILIPPA Manuel utilisateur

Ledon

Ledon Billie Manuel utilisateur

Ledon

Ledon MiniPlay ANNE Manuel utilisateur

Ledon

Ledon Pirates LP165 Manuel utilisateur

Ledon

Ledon Mini Coaster Manuel utilisateur

Ledon

Ledon Classic Series Manuel utilisateur

Ledon

Ledon Explore Naesehorn EX012 Manuel utilisateur

Ledon

Ledon 302060 Manuel utilisateur

Ledon

Ledon Galionen Manuel utilisateur

Ledon

Ledon MiniPlay Astrid Manuel utilisateur

Ledon

Ledon ATV Manuel utilisateur

Ledon

Ledon LC030-33 Manuel utilisateur

Ledon

Ledon Jumbo Manuel utilisateur

Ledon

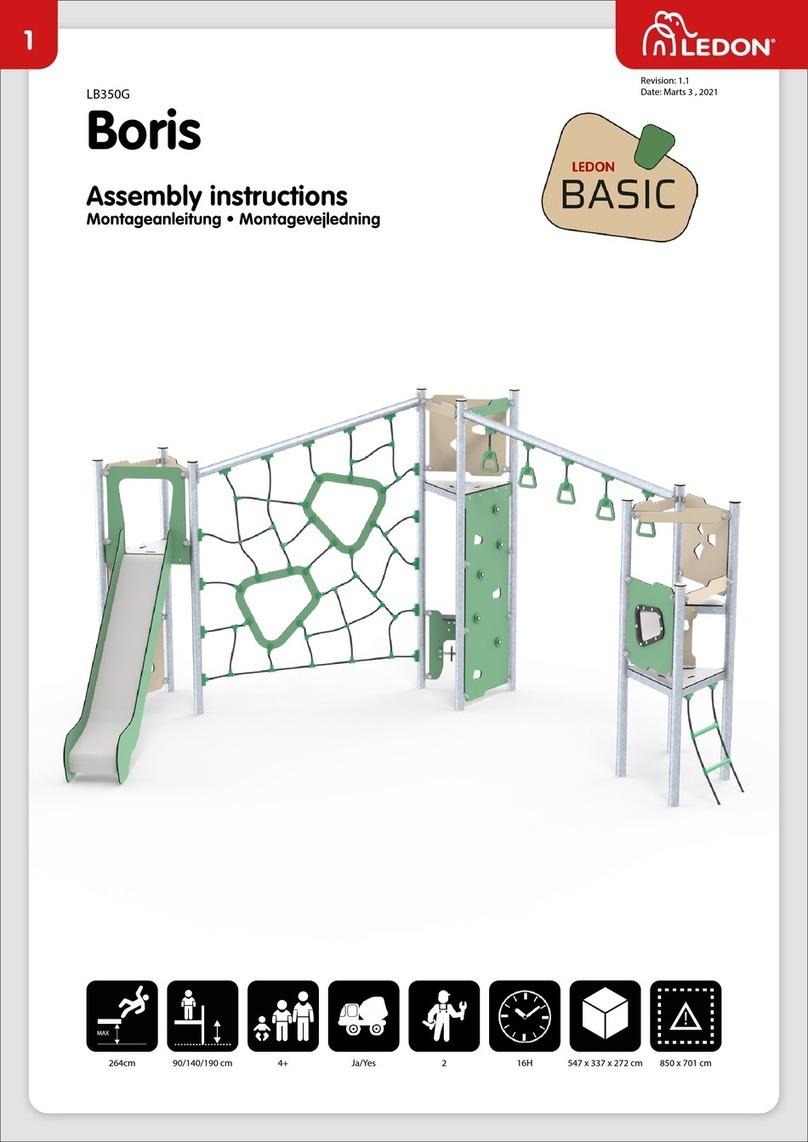

Ledon BASIC Boris LB350G Manuel utilisateur
