Ledon EXPLORE Champlain Manuel utilisateur

MAX

275 cm 5+ 792 x 602 x 442 cm

LxBxH

Assembly instructions

Montageanleitung • Montagevejledning

500071

Champlain

1. Take all components from the pallet and place them on the ground

2. Compare with components list – is everything there?

3. Be at all times precise when measuring

4. Unpack one component at a time and assemble it

5. Usage of a water-level will increase precision

6. Fall protection is the very last thing to be installed – along with the producer’s label

Ein paar gute Ratschläge und Tipps

1. Alle Bauteile von der Palette nehmen und auf den Boden legen.

2. Anhand der Bauteileliste überprüfen, ob alle Teile vorhanden sind

3. Beim Abmessen generell präzise arbeiten

4. Ein Bauteil nach dem anderen auspacken und montieren

5. Die Benutzung einer Wasserwaage erleichtert die Montage

6. Die Fallschutzunterlage wird erst ganz zum Schluss verlegt – dann, wenn das Produzentenetikett

angebracht wird

Gode råd og vejledning

1. Tag komponenterne af pallen og læg dem på jorden

2. Check efter komponentlisten om alle er med

3. Vær omhyggelig med afstande generelt

4. Pak én komponent ud af gangen og gør denne færdig

5. Vær omhyggelig med brug af vatterpas

6. Faldunderlag etableres til allersidst sammen med påsætning af mærkning med producent

2Good advice and tips

Scale • Maßstab • Målstok 1:100

0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 m

792 cm

602 cm

976 cm

1169 cm

442 cm

Climb: 275 cm

Floor: 190 cm

Height • Höhe • Højde (*) Area • Fläche • Areal

A ≤60 cm 2,7 m2

B 150 cm 7,5 m2

C 265 cm 6,4 m2

D 273 cm 20,0 m2

E 295 cm 37,6 m2

Total 74,2 m2

Safety surface in accordance with EN 1176

Fallschutzunterlag gemäß EN 1176

Faldunderlag i overensstemmelse med EN 1176

(*) Areas are accurately calculated values which are dicult to achieve in practice.

Die Flächen haben die genaue berechneten Werte, aber sind schwer in Praxis zu erreichen.

Arealerne er nøjagtigt beregnede værdier, som er vanskelige at opnå i praksis.

(**) Slide exit areas are equivalent to a height of 100 cm.

Der Auslaufs Bereich der Rutsche, ist äquivalent eine Höhe von 100 cm.

Rutsjebaneudløbsområder svarer til en højde på 100 cm.

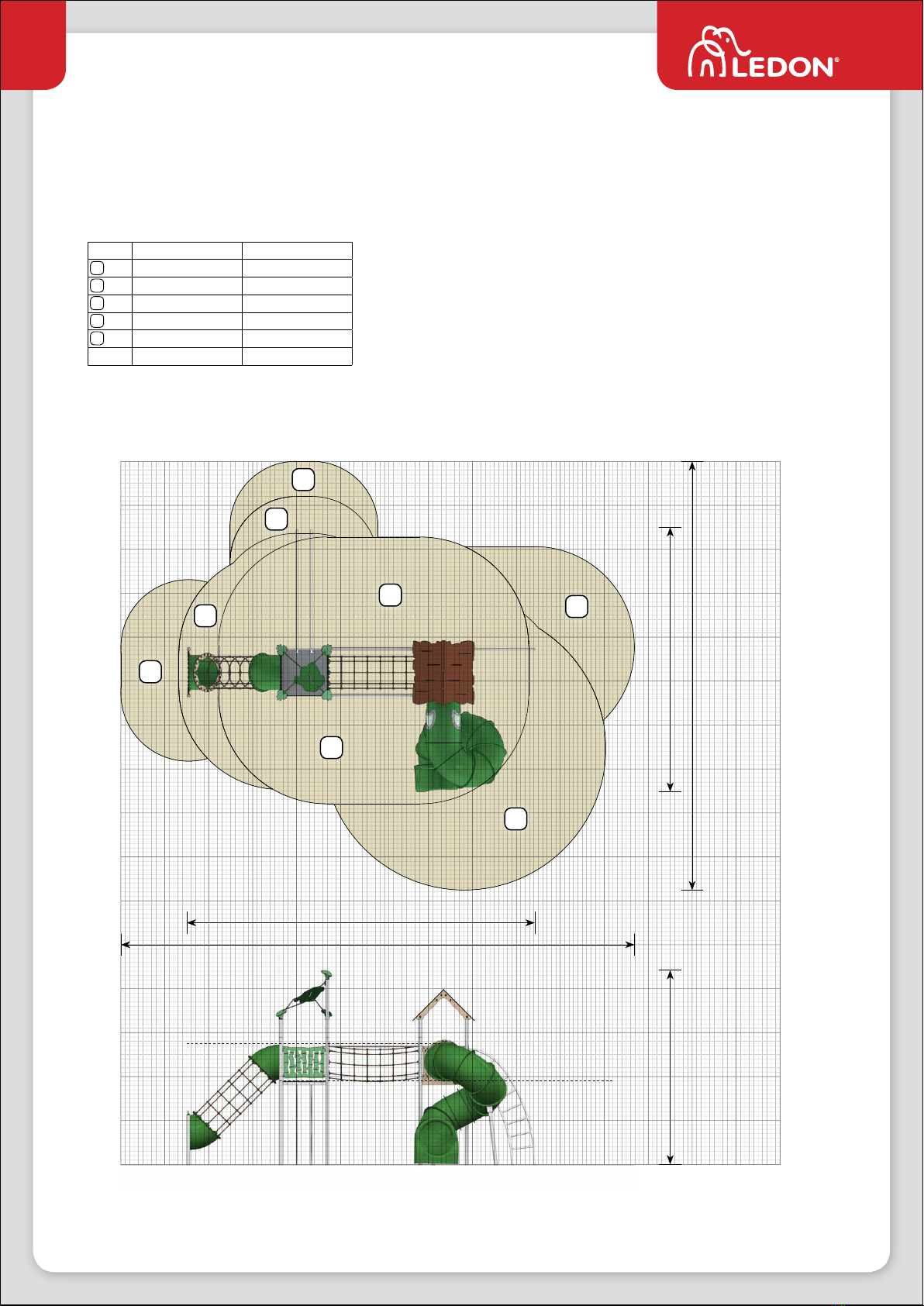

3Clearance and safety surfaces

Platzbedarf und Fallschutzunterlage • Pladshensyn og faldunderlag

170225

170212

170220

170210

160136

160005+

160020+

160009+

160010+

160031+

160030

160250

160240

161305

160140

170115

170125

170320

170105

170107

170200

166901

665,63+

665,53+

250,014+

600,011+

600,22+

600,43+

666,23+

665,03+

600,014+

600,09+

665,73+

600,43+

600,53+

600,33+

160160

160005+

160020+

160009+

160010+

160031+

160030

166005+

250,014

166001+

250,014

166052+

250,014

166006+

250,014

166009+

250,014

166008+

250,014+

166007+

250,014

166010+

250,014

170105

160250+

665,63+

600,33+

665,63+

600,33+

160160

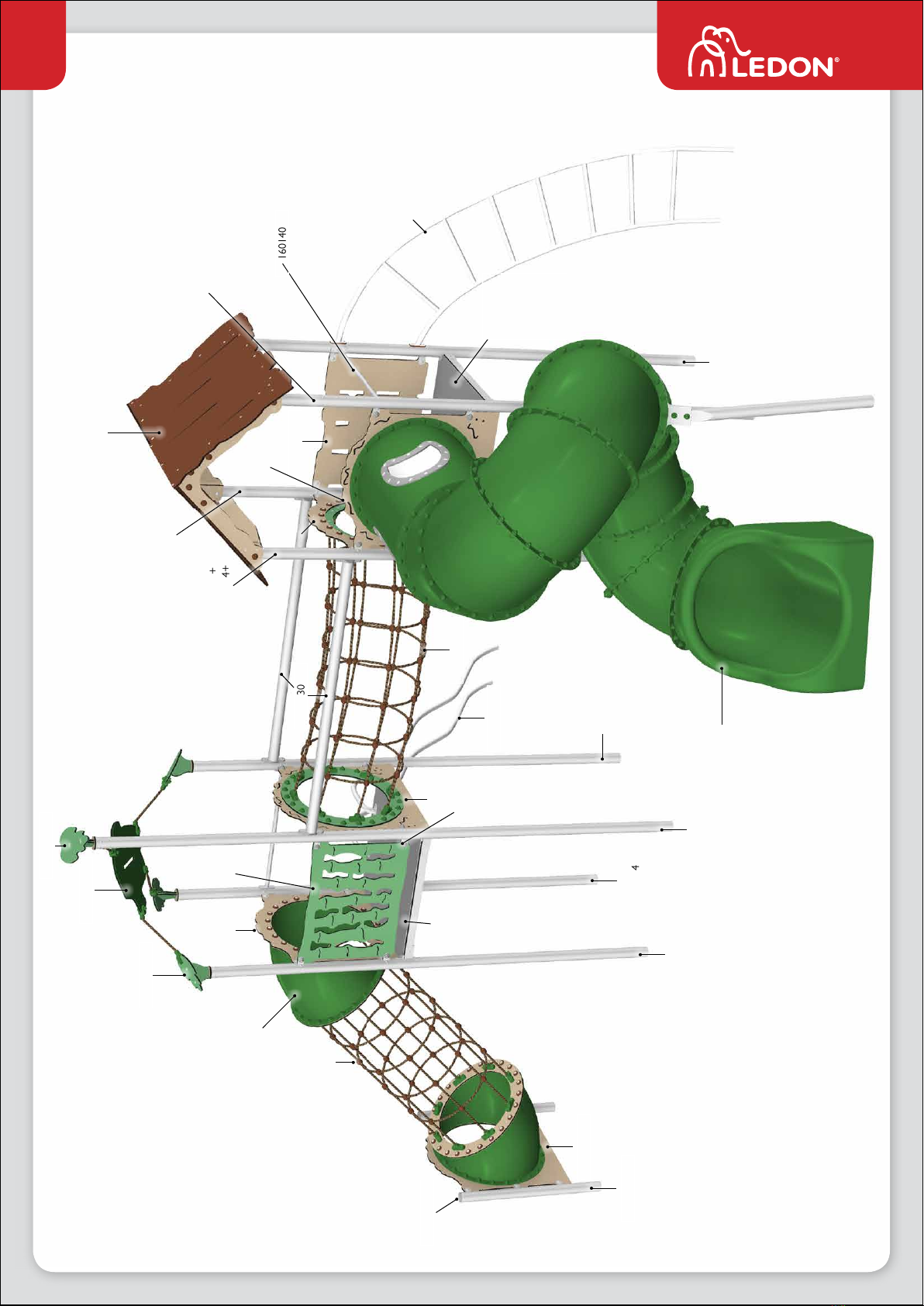

4Components overview

Bauteileübersicht • Komponentoversigt

105,6 cm

210 cm

105,6 cm

105,6 cm129 cm

105,6 cm

211,2 cm

105,6 cm

270 cm

52,8 cm

65 x 30 cm

52,8 cm

153,0 cm

447,0 cm

153,8 cm

253,0 cm

94˚

36,768,9 cm

185,8 cm

60 x 40 cm

136 cm

60 x 40 cm

Digging depths • Grabtiefen • Gravedybder:

80cm 70 cm 60 cm

50 cm

All holes with no other speciﬁed dimensions are 25x25 cm.

Alle Bohrungen ohne anderen angegebenen Abmessungen sind 25x25 cm.

Alle huller uden anden angivet dimension er 25x25 cm.

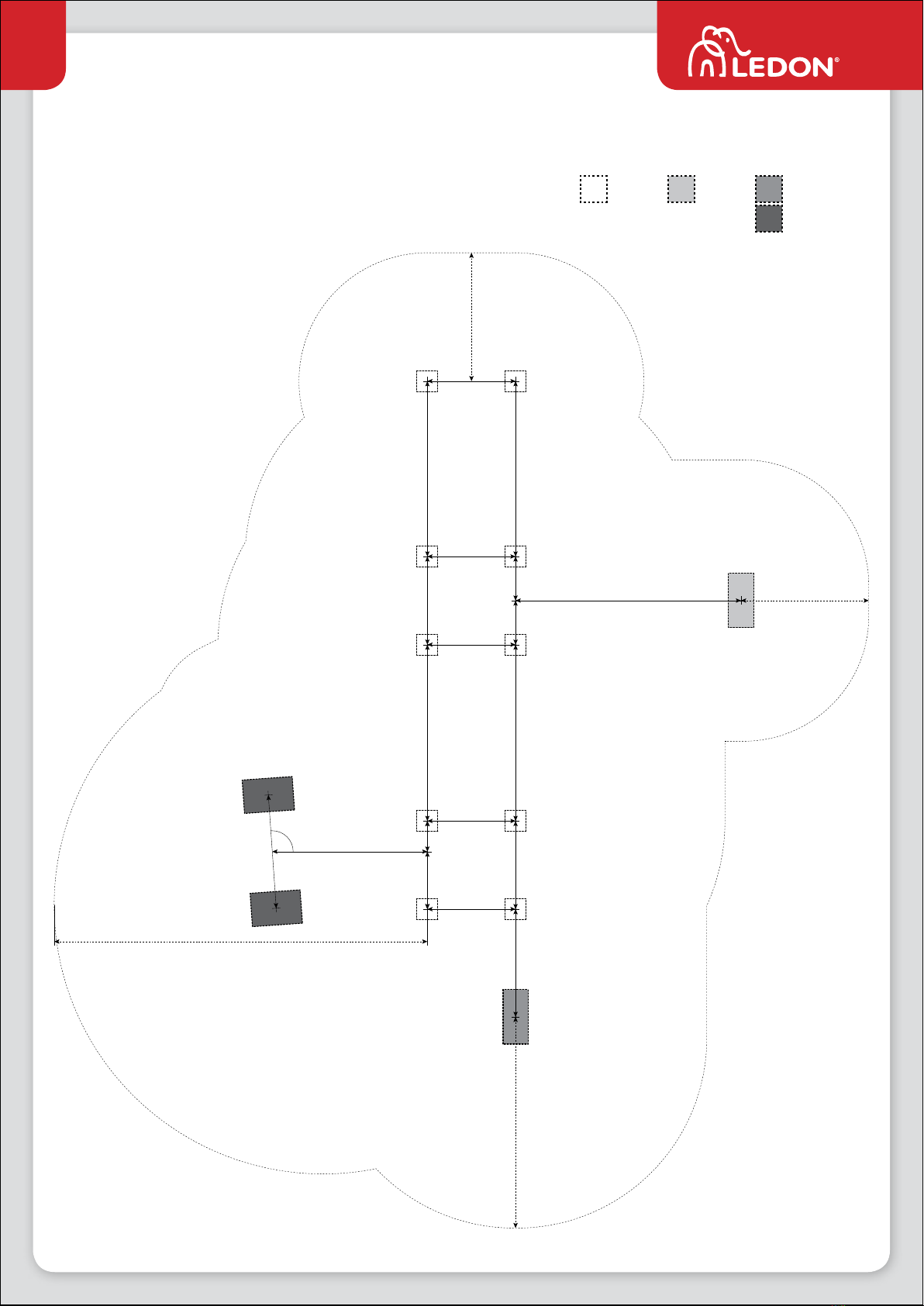

5Site preparation

Vorbereitung • Pladsforberedelse

The numbers in the boxes refer to the relevant installation principles in separate compendium.

Die Zahlen in die Boxen referieren zu relevanten Montageprinzipien in separaten Kompendium.

Numrene i boksene henviser til relevante montageprincipper i separat kompendium.

166901

166005

166001

166052

166006

166008

166007

166009

166010

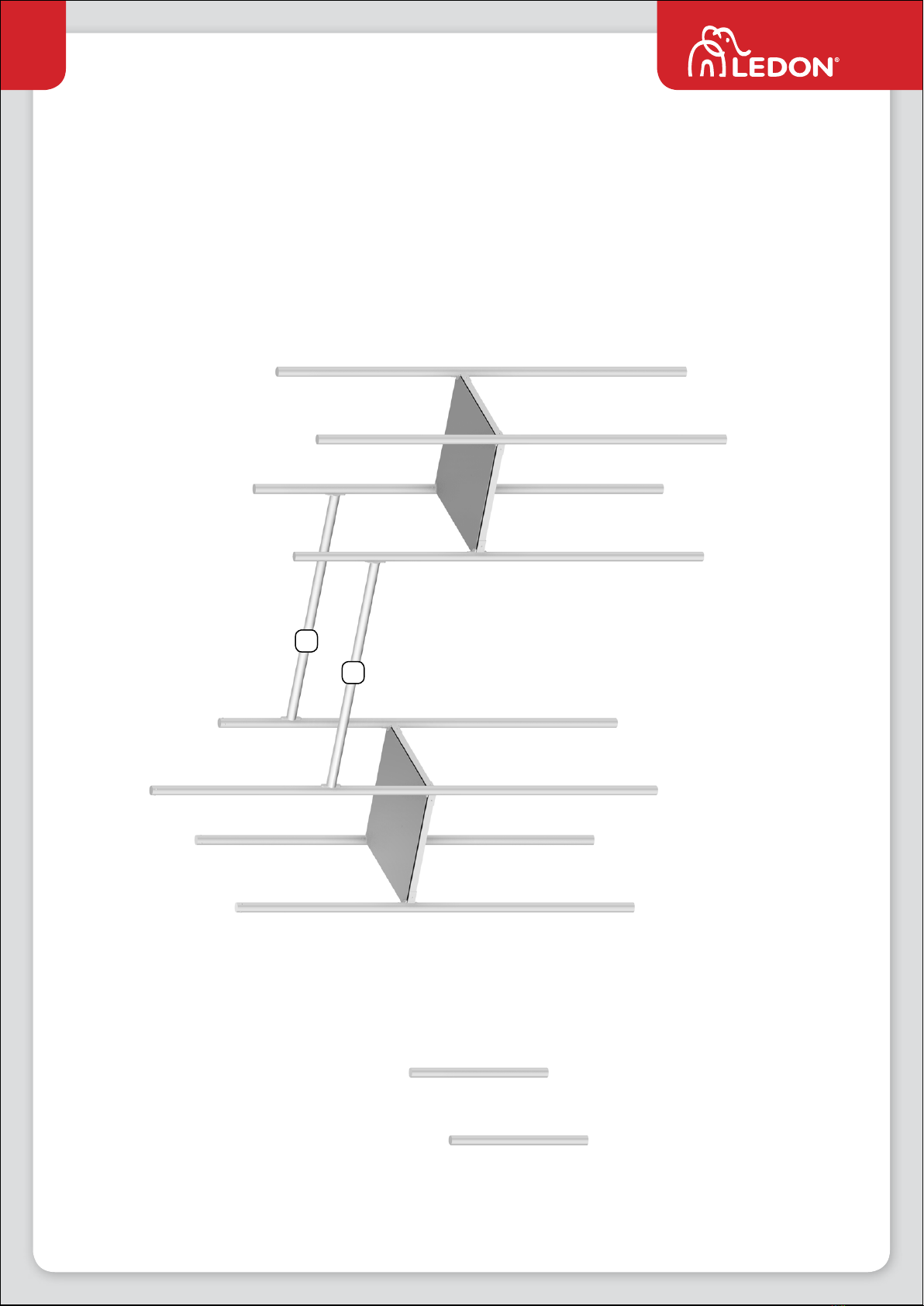

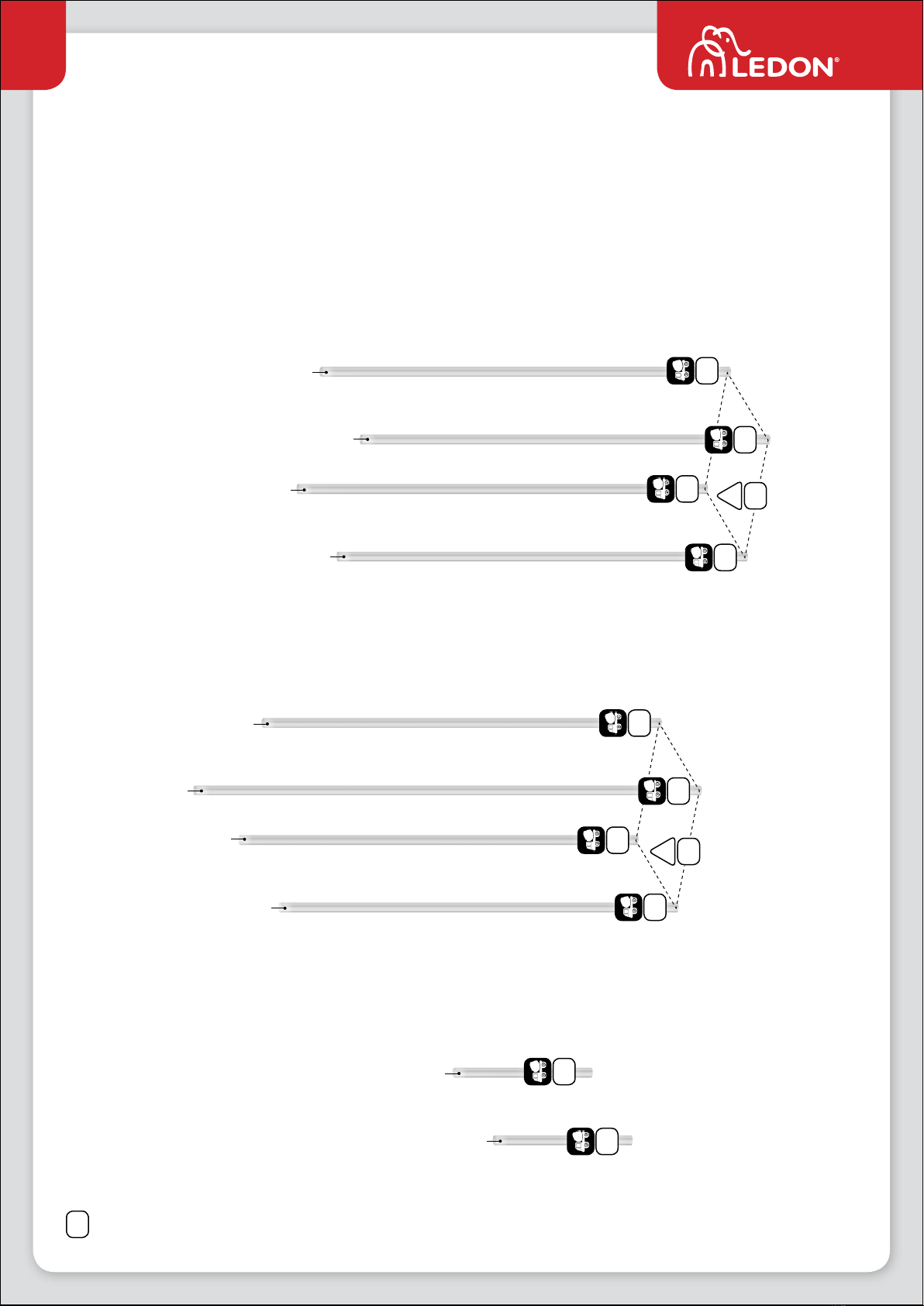

6Assembly

Montage • Montage

160030

160031

160030

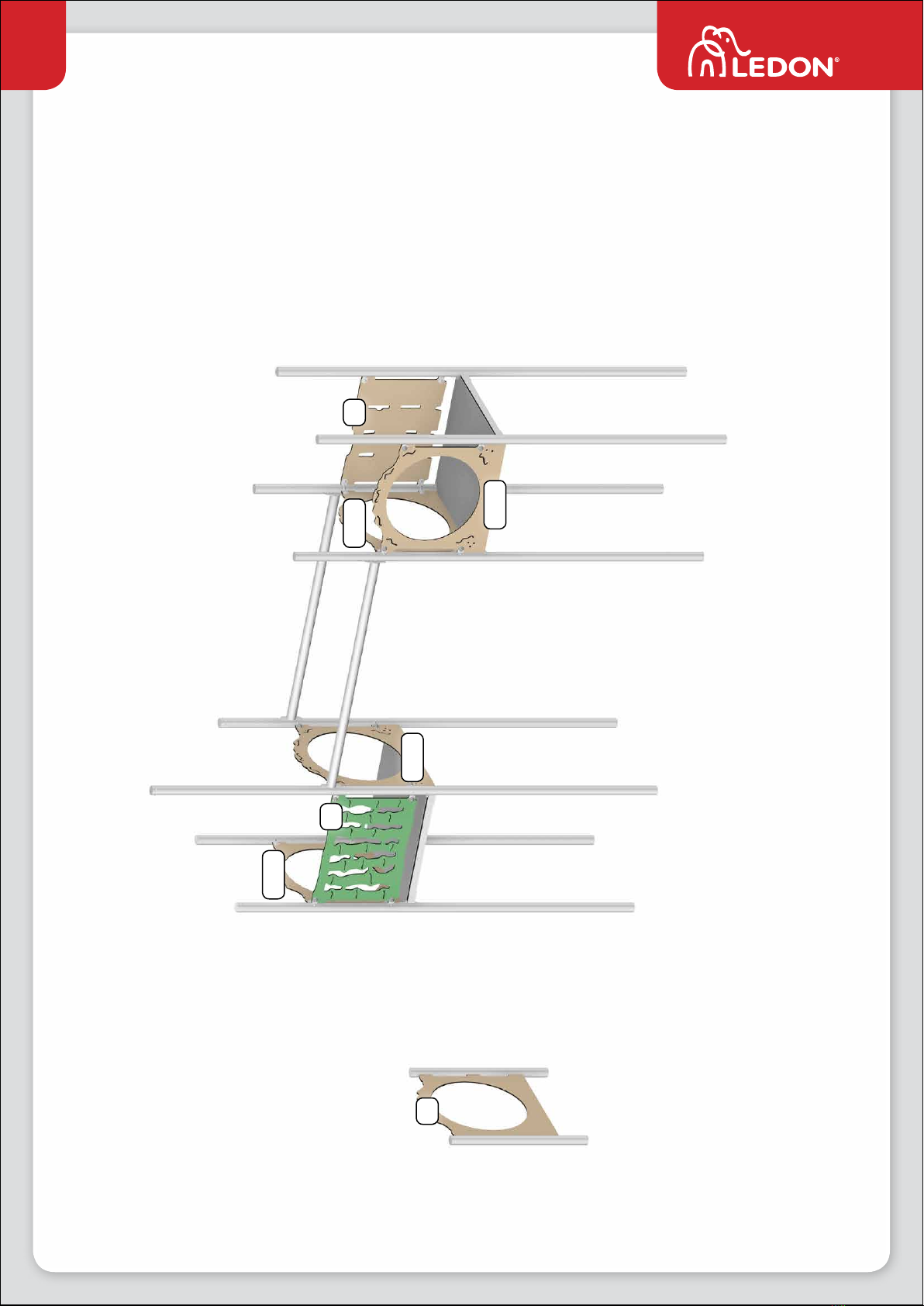

7Assembly

Montage • Montage

8Assembly

Montage • Montage

9Assembly

Montage • Montage

5A+5F

10 Assembly

Montage • Montage
