Laserworld GREEN-50E Manuel utilisateur

GREEN-50E GREEN-100E

Laser module

Manual

Bedienungsanleitung

Please read this manual before using the module

Bitte lesen Sie diese Bedienungsanleitung, bevor Sie das Gerät in Betrieb nehmen!

DANGER LASER RADIATION!

Danger for eyes and skin

All protective measures for a safe operation of this laser must be applied.

Achtung Laserstrahlung. Gefahr für Haut und Augen

Beachten Sie unbedingt die Vorschriften zum sicheren Betrieb

Manual/Bedienungsanleitung: Laserworld GREEN-50 E/100 E

Rev./Stand: Apr-10

Page/Seite 2of 4

Safety instructions

Make sure to use the correct voltage

The operator has to make sure that laser radiation –also reflected laser radiation –higher

than the maximum permissible level is avoided by technical or organisational measures.

Always ensure, that the maximum permissible exposure (MPE) is not exceeded in the area

accesible to the public.

In some countries, the operator must notify the accidence insurance and the authority for

industrial safety, before operating a laser. For more information, contact the relevant

authorities.

Don’t use the module if housing, or electrical pars are visibly damaged.

Do not turn device on and immediately off again frequently.

Always disconnect from mains, when handling, or installing the laser

Do not look into the laser beam directly, especially not with optical instruments.

Do not touch the device with wet hands.

When the laser diode becomes dim or broken, please contact your dealer timely.

Warnhinweise

Bitte stellen Sie sicher, dass die auf dem Gerät angegebene Spannung der entspricht, mit der

Sie es betreiben wollen, bevor Sie das Gerät in Betrieb nehmen.

Der Laser darf nur von technisch versiertem Fachpersonal gemäß den im jeweiligen Land

geltenden Sicherheitsbestimmungen installiert werden. Insbesondere die darin geforderten

Sicherheitsabstände zwischen Gerät und Publikum, bzw. maximal zulässige

Bestrahlungswerte, müssen immer eingehalten werden.

In bestimmten Ländern kann zusätzlich eine Abnahme durch ein technisches

Überwachungsinstitut erforderlich sein!

Betreiben Sie das Gerät nur gemäß dieser Betriebsanleitung.

Gerät nicht bei hoher Luftfeuchtigkeit, Regen oder in staubiger Umgebung betreiben.

Benutzen Sie das Gerät nicht, wenn sichtbare Beschädigungen am Gehäuse, den

Anschlussfeldern und vor allem an den Stromversorgungsbuchsen oder -kabel vorliegen.

Niemals direkt in den Strahl des austretenden Lasers blicken. Erblindungsgefahr!

Stellen Sie sicher, dass der Netzstecker gezogen ist, wenn Sie am Gerät hantieren bzw. es

installieren.

Das Gerät nicht schnell hintereinander Ein- und Ausstecken, da dies die Lebensdauer der

Laserdiode erheblich verkürzen kann!

Das Gerät sollte sich nach einer Stunde Dauerbetrieb für ca. 15 Minuten abkühlen.

Das Gerät bzw. das Stromkabel nie mit nassen Händen anfassen!

Der Sicherheitsabstand zwischen Gerät und Publikum muss eingehalten werden. Beachten

Sie hierzu Ihre lokalen Sicherheitsvorschriften!

Sollten Störungen am Gerät oder der Diode auftreten, setzen Sie sich bitte mit Ihrem

Händler in Verbindung.

Laserworld GREEN-50E GREEN-100E Lasermodul

Low cost solid state 532 green laser - used in scientific experimentation, laser display, and

lighting etc.

Diese 532nm Laserdioden sind äußerst preiswert und überzeugen durch kompakte

Abmessungen. Der grüne Strahl ist äußerst gut sichtbar und ideal für die Anwendung in

Showlaser Projektoren. Die Stromaufnahme des separaten Netzteils ist sehr gering.

Manual/Bedienungsanleitung: Laserworld GREEN-50 E/100 E

Rev./Stand: Apr-10

Page/Seite 3of 4

Technical data / Technische Daten:

Wavelength

Wellenlänge (nm)

532, +/-1

Beam (height from base),

Strahlhöhe (vom Boden) mm

Min power, mindest Leistung (mW)

40/80

Max Power, maximale Leistung (mW)

50/100

Operating temperature,

Betriebstemperatur

10-35°C

Laser class, Laser Klasse

Expected lifetime (hours), mittlere

Lebensdauer (Stunden)

3000

Operation Mode, Betriebsmodus

Modulation

TTL

Warm up time, Aufwärmzeit (min)

Size (LxWxH), weight (laser head),

Grösse (LxBxH), Gewicht (Kopf)

70x24x24 mm,

0.2kg

Beam divergence, Divergenz (mrad)

~1.5

Size (LxWxH), weight (PSU/driver),

Grösse (LxBxH), Gewicht (Treiber)

100x50x20 mm

0.2kg

Beam diameter (at aperture),

Strahldurchmesser (am Ausgang) (mm)

~1.5

Power supply, Anschluss

80-265V AC, 50-

60Hz

Data subject to change without notice. Errors and omissions expected!

Änderungen vorbehalten! Aufgrund der Datenmenge sind Fehler nicht auszuschliessen

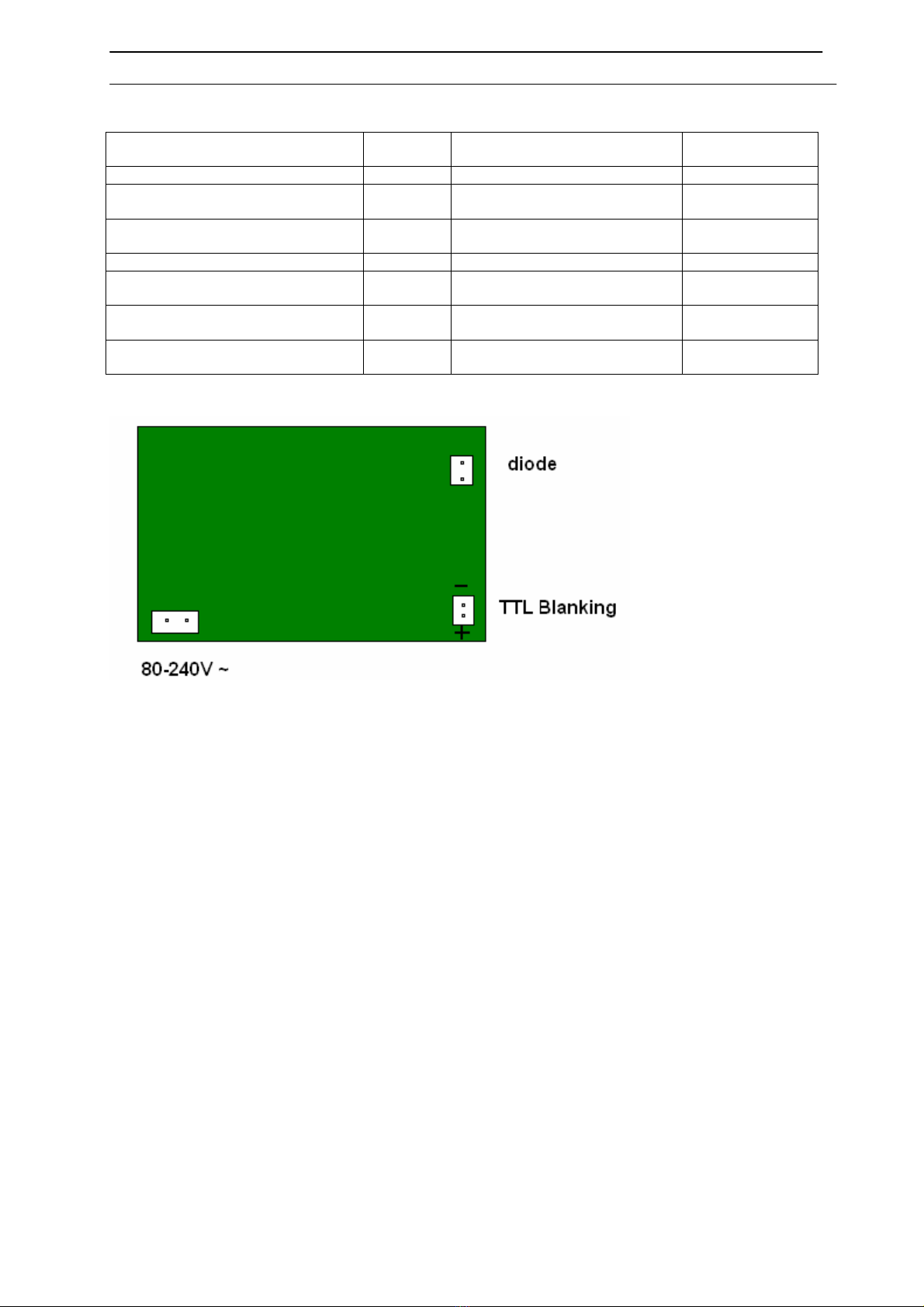

Blanking connector: 0V laser off, 5V laser on, or contacts open laser on, contacts closed

laser off (e.g., with a switch).

Blanking Anschluss am Treiber: TTL Blanking: 0V Laser aus, 5V Laser an.

Oder Kontakte offen: Laser an, kurzgeschlossen: Laser aus (z.B. über Schalter).

Please note

This device has left our premises in absolutely perfect condition. In order to maintain this

condition and to ensure a safe operation, it is absolutely necessary for the user to follow the

safety instructions and warning notes written in this user manual.

Laserworld cannot be made liable for damages caused by incorrect installations and unskilled

operation!

For service please contact your dealer, or see http://en.laserworld.com/en/reclamation-service.html

Abschließende Erklärung

Sowohl Produkt als auch Verpackung sind beim Verlassen der Fabrik einwandfrei. Der

Benutzer des Geräts muss die lokalen Sicherheitsbestimmungen und die Warnhinweise in der

Betriebsanleitung beachten. Schäden, die durch unsachgemäße Handhabung entstehen,

unterliegen nicht dem Einflussbereich der Herstellers und Händlers. Somit wird keine Haftung

bzw. Gewährleistung übernommen.

Sollten Änderungen an dieser Bedienungsanleitung vorgenommen werden, können wir Sie

darüber nicht in Kenntnis setzen. Bitte kontaktieren Sie für Fragen Ihren Händler.

Für Service wenden Sie sich an Ihren Händler, oder gehen auf http://www.laserworld.com/rma-service.html

Manual/Bedienungsanleitung: Laserworld GREEN-50 E/100 E

Rev./Stand: Apr-10

Page/Seite 4of 4

EU-declaration of conformity

We hereby confirm that the following device

Laserworld GREEN-50E GREEN-100E

complies with the essential safety requirements, laid down in the regulations of the

committee to assimilate the provisions of law of all participating EU states on the

electromagnetic compatibility (89/336/EWG) and with the requirements relating to the Low

Voltage Directive (LVD 2006/95/EG) was based on the following standards:

EN 60598-2-17:1989 + A2: 1991

EN 60598-1:2004+A1: 2006

Furthermore, the device is verified in correspondence to the laser class regulations DIN EN

60825-1, if properly set up according to the upper mentioned laser safety regulation.

After installing the device, an inspection and official approval is indispensable for the overall

setup. The inspection must follow the European guidelines EN 60825-1 and corresponding

regulations for the prevention of accidents BGV-B2.

This declaration is executed on behalf of the Laserworld Green-250E manufacturer

EG-Konformitätserklärung

Für das nachfolgend bezeichnete Erzeugnis

Laserworld GREEN-50E GREEN-100E

Die Konformität des Gerätes mit den Vorschriften des Rates bezüglich Elektromagnetische

Verträglichkeit (2004/108/EG), bzw. der Niederspannungsrichtlinie 2006/95/EG wird durch

Einhaltung folgender Normen erreicht

EN 60598-2-17:1989 + A2: 1991

EN 60598-1:2004+A1: 2006

Weiterhin wurde das Gerät entsprechend der Richtlinien der EN 60825-1 Laserschutzklassen

geprüft. Nach erfolgter Installation ist eine weitere Prüfung des gesamten Aufbaus

unerlässlich und muss nach den Richtlinien der EN 60825-1 und korrespondierender

Unfallverhütungsvorschrift BGV B2 vorgenommen werden.

Diese Erklärung wird abgegeben für den Hersteller:

Laserworld (Switzerland) AG

Kreuzlingerstrasse 5

8574 Lengwil-Oberhofen

SCHWEIZ

Authorized person/Vertretungsberechtigte Personen:

Supervisory Board/Verwaltungsrat Martin Werner

Place of busibess/Sitz des Unternehmens: 8574 Lengwil, Switzerland / Schweiz

Company number/Firmennummer: CH-440.3.020.548-6

Commercial ergistry/Handelsregister Kanton Thurgau

www.laserworld.com

[email protected]

representative according to EMVG /Bevollmächtigter im Sinne des EMVG:

Cleantech Europe GmbH

Geschäftsführer: Thomas Schulze

Fürkhofstr. 5

81927 München / DE
