Lampo CARR/3W Manuel utilisateur

CARR/3W-6W-9W

MANUALE ISTRUZIONI

INSTRUCTION SHEET

Il presente foglio istruzioni va conservato per future consultazioni Assicurarsi di leggere e comprendere le istruzioni prima dell’installazione

This instruction sheet should be kept for future reference

Be sure to read and understand the instructions before installation

SICUREZZA

• L’installazione e la manutenzione devono essere eseguite solo da personale qualificato.

• Rispettare il grado di protezione IP68 del carrabile.

• L’utilizzo di solventi o prodotti chimici danneggeranno il diffusore della lampada.

• Togliere sempre la tensione prima di eseguire l’installazione o la manutenzione.

• Non smontare o manomettere il prodotto per evitare shock elettrici.

• Non coprire la lampada con materiale termoisolante.

IMPORTED BY: LAMPO LIGHTING TECHNOLOGY SRL

Via dell’industria 6, San Clemente RN ( ITALY )

www.lampolighting.com

SAFETY

• All fittings must be installed by a qualified person.

• Respect the IP68 degree of protection of the carriageable groundlight.

• The use of solvents or chemicals will damage the lamp diffuser.

• Always disconnect the power before carrying out installation or maintenance.

• Do not disassemble or tamper with the product to avoid electric shock.

• Do not cover the lamp with thermal insulation material.

DATI TECNICI / TECHNICAL DATA

Code Volt

(V) POWER Lumen Kelvin FASCIO

Beam angle IP Values CRI FINITURA

Finish

LUNGHEZZA CAVO

Cable length

CARR/3W/BC 12 V DC 3W 190Lm 3000K 30° IP68 >80 ACCIAIO/Steel 150cm

CARR/3W/BN 12 V DC 3W 200Lm 4000K 30° IP68 >80 ACCIAIO/Steel 150cm

CARR/3W/BF 12 V DC 3W 210Lm 6400K 30° IP68 >80 ACCIAIO/Steel 150cm

CARR/3W/RGB-C 12 V DC 9W (3x3) / RGB 30° IP68 >80 ACCIAIO/Steel 150cm

CARR/6W/BC 12 V DC 6W 400Lm 3000K 30° IP68 >80 ACCIAIO/Steel 150cm

CARR/6W/BN 12 V DC 6W 425Lm 4000K 30° IP68 >80 ACCIAIO/Steel 150cm

CARR/6W/BF 12 V DC 6W 450Lm 6400K 30° IP68 >80 ACCIAIO/Steel 150cm

CARR/9W/BC 12 V DC 9W 590Lm 3000K 30° IP68 >80 ACCIAIO/Steel 150cm

CARR/9W/BN 12 V DC 9W 620Lm 4000K 30° IP68 >80 ACCIAIO/Steel 150cm

CARR/9W/BF 12 V DC 9W 650Lm 6400K 30° IP68 >80 ACCIAIO/Steel 150cm

CARR/9W/RGB-C 12 V DC 9W / RGB 30° IP68 >80 ACCIAIO/Steel 100cm

Questo prodoo conene una sorgente luminosa di classe di ecienza energeca < G >

This product contains a light source of energy eciency class < G >

(il simbolo indica che il prodotto non

deve essere smaltito come rifiuto

non selezionato ma deve essere in-

viato a strutture di raccolta separate

per il recupero e il riciclaggio)

(the symbol indicates that the pro-

duct must not be disposed of as un-

sorted waste but must be sent to se-

parate collection facilities for recovery

and recycling)

LDPE

CARR/3W-6W-9W

IMPORTED BY: LAMPO LIGHTING TECHNOLOGY SRL

Via dell’industria 6, San Clemente RN ( ITALY )

www.lampolighting.com

made in P.R.C.

Connect the cable of the groundlight to the main power using connectors of jun-

ction boxes to keep the connection with minimum degree IP68 of the groundlight.

(terminal block not included)

Praticare uno scasso in base alle dimensioni della cassaforma in corrispondenza

della linea di alimentazione

1. Togliere tensione.

vite

screw

Lamp body

formwork

corpolampada

cassaforma

Digging a suitable hole on the ground based on the size of the formwork

Smontare il corpo della lampada dalla cassaforma

Taking a part the lamp body from the formwork

Cementare la cassaforma nel foro.

Insert the formwork into hole fixing it by concrete

Collegare il cavo del faretto alla rete elettrica utilizzando connettori o scatole di

derivazione adatte a mantenere la connessione con grado minimo IP68.

(morsettiera non inclusa)

Inserire il faretto nella cassaforma e utilizzare le 2 viti a corredo per fissarlo

Insert the groundlight into the formwork and use the 2 screw supplied to fix it.

Dare tensione all’impianto

Turn ON the Main Power

Turn OFF the Main Power

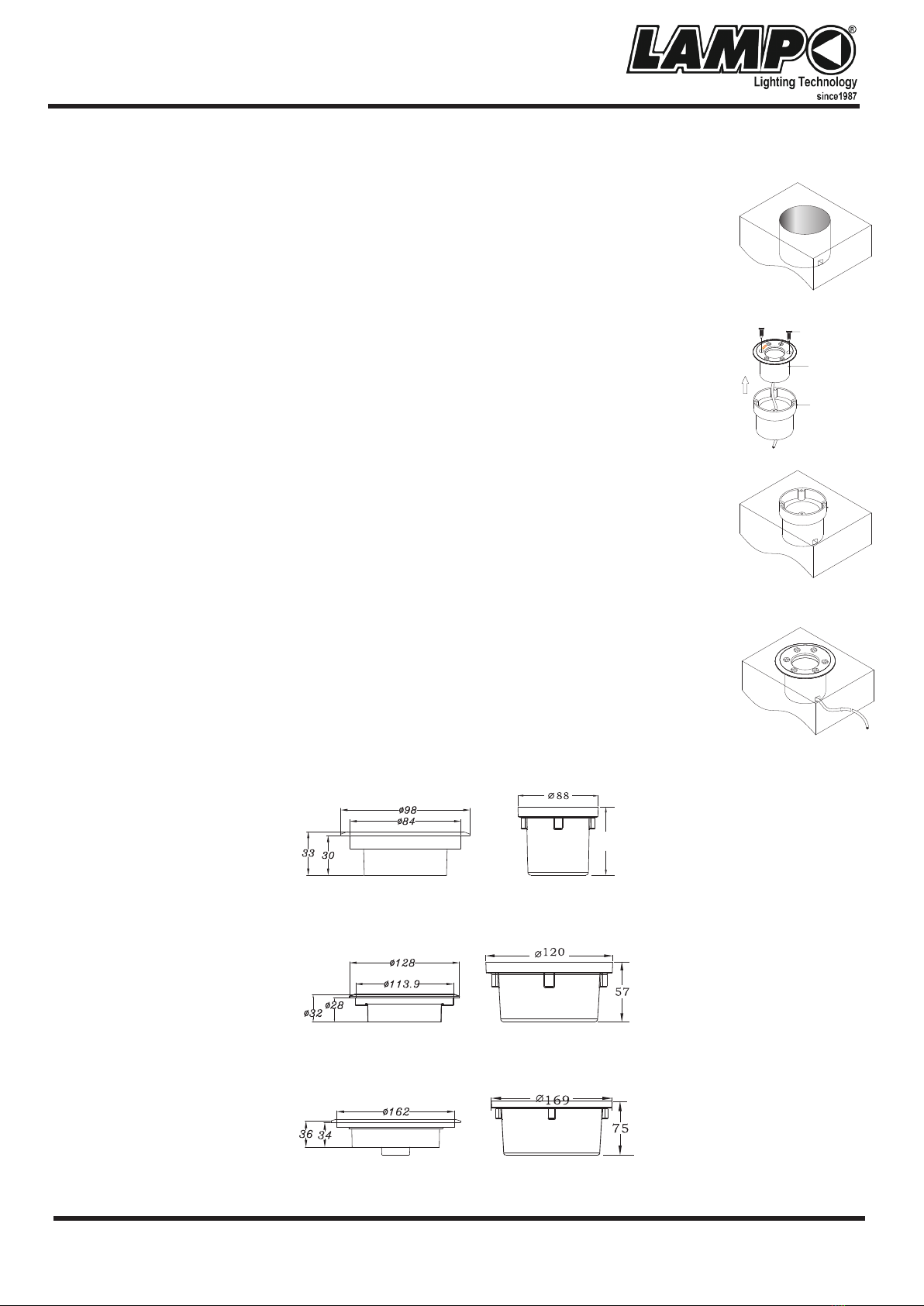

INSTALLAZIONE / INSTALLATION

9x1w

high power LED

Energy Class: A1

9×1W LED alta potenza

Classe Energetica: A

Lamp body’size Formwork’size

dimensionicorpolampada dimensionicassaforma

Lamp body’size Formwork’size

dimensionicorpolampada dimensionicassaforma

Lamp body’size Formwork’size

dimensionicorpolampada dimensionicassaforma

3x1w

high power LED

Energy Class: A1

3×1W LED alta potenza

Classe Energetica: A

6x1w

high power LED

Energy Class: A1

6×1W LED alta potenza

Classe Energetica: A

cod: CARR/3W - RGB

cod: CARR/6W

cod: CARR/9W - RGB

9x1w

high power LED

Energy Class: A1

9×1W LED alta potenza

Classe Energetica: A

7755

Lamp body’size Formwork’size

dimensionicorpolampada dimensionicassaforma

Lamp body’size Formwork’size

dimensionicorpolampada dimensionicassaforma

Lamp body’size Formwork’size

dimensionicorpolampada dimensionicassaforma

3x1w

high power LED

Energy Class: A1

3×1W LED alta potenza

Classe Energetica: A

6x1w

high power LED

Energy Class: A1

6×1W LED alta potenza

Classe Energetica: A

cod: CARR/3W - RGB

cod: CARR/6W

cod: CARR/9W - RGB

9x1w

high power LED

Energy Class: A1

9×1W LED alta potenza

Classe Energetica: A

7755

Lamp body’size Formwork’size

dimensionicorpolampada dimensionicassaforma

Lamp body’size Formwork’size

dimensionicorpolampada dimensionicassaforma

Lamp body’size Formwork’size

dimensionicorpolampada dimensionicassaforma

3x1w

high power LED

Energy Class: A1

3×1W LED alta potenza

Classe Energetica: A

6x1w

high power LED

Energy Class: A1

6×1W LED alta potenza

Classe Energetica: A

cod: CARR/3W - RGB

cod: CARR/6W

cod: CARR/9W - RGB

cod. CARR/3W -

CARR/3WRGB

12V
