19749 Smartphone-Stativ

Nutzungsinformation

Bestimmungsgemäße Verwendung

Das Smartphone-Stativ mit der zweifach ausziehbaren Rohrkombination und dem montierten

Halter ist in seiner Anwendung äußerst flexibel. Durch den Fuß wird ein sicherer Stand gewähr-

leistet und durch die Rohrkombination können Höhen von 600-1400 mm erreicht werden. Der

Smartphone-Halter ist in erster Linie zur Aufnahme von einem Smartphone mit einer Breite von

58-84 mm geeignet. Ebenso können ähnliche Geräte mit dem Halter geklemmt werden. Durch

die vielseitigen Einstellungsmöglich-keiten bleiben die Bedienelemente am Smartphone frei zu-

gänglich. Mithilfe des flexiblen Haltearms und des Schwenkgelenks ist eine individuelle Einstel-

lung möglich.

Vorhersehbare Fehlanwendung

Während ein Smartphone eingelegt ist, die die Verschraubungen nicht öffnen. Den Smartphone-

Halter nicht über Kopf verwenden.

Allgemeines

uDas Stativ muss mit allen drei Beinen auf einen ebenen und tragfähigen Untergrund abgestellt

uwerden. Der Fußkreisdurchmesser sollte so groß wie möglich eingestellt werden.

uAufstellen und Einstellen:

u●Ohne Smartphone den Halter am Stativ befestigen und die gewünschte Position einstellen.

u●Das Lösen der Verstellschraube mit geklemmtem Smartphone ist nur zulässig, um kleine

u●Korrekturen der Position vorzunehmen. Bei dieser Korrektur ist erhöhte Vorsicht geboten,

u●um ein unerwartetes Herabfallen des Gerätes zu vermeiden.

uDas montierte Equipment sollte zentrisch auf dem Stativ sitzen. Ansonsten besteht eine er-

uhöhte Kippgefahr.

uDer Smartphone-Halter ist vor Herabfallen, Schmutz, Feuchtigkeit und ruckartigen Bewegun-

ugen zu schützen.

uNicht mit übermäßiger Krafteinwirkung bedienen.

uDurch Umfallen oder Herabfallen des Smartphone-Statives können Personen und Sachschä-

uden entstehen.

uDurch die Verstellmöglichkeit besteht Quetschgefahr zwischen den Bauteilen.

uDer Nutzer muss körperlich und fachlich geeignet sein.

uDie Nutzungsinformation ist Bestandteil des Artikels und ist für dessen Lebensdauer aufzube-

uwahren bzw. an jeden nachfolgenden Besitzer oder Benutzer weiterzugeben.

Gewährleistung

Keine Gewährleistung wir übernommen für Schäden, die entstanden sind durch:

uNichtbeachtung der Nutzungsinformation und der Allgemeinen Sicherheits- und

uMontagehinweise.

uUngeeignete oder nicht bestimmungsgemäße Anwendung.

uFehlerhaftes Aufstellen bzw. Inbetriebnahme durch den Käufer oder Dritte.

uNatürliche Abnutzung.

uNachlässiger Umgang.

uUnsachgemäße Änderungen bzw. Instandsetzungsarbeiten durch Käufer oder Dritte.

uEinwirkung von Teilen fremder Herkunft.

uVerwendung von nicht originalen Ersatzteilen.

Veränderungen, An- und Umbauten, welche die Sicherheit beeinträchtigen können, sind ohne

Genehmigung des Herstellers untersagt.

Technische Daten

Material

Smartphone-Halter:

Gewindebolzen: Stahl, pulverbeschichtet schwarz

Smartphone-Halter, Halteplatte, Schwenkgelenk und Überwurfmutter:

PC-ABS

Arm innen: Aluminium Stab

Arm außen, Rändelgriff: PA

Stativ:

Grund-, Auszugs-, Endrohr, Füße: Stahl, pulverbeschichtet schwarz

Gewindebolzen, Niet, Linsenkopfschraube, Vierkantmutter:

Stahl, verzinkt

Rändelscheibe: Aluminium schwarz eloxiert

Klemmschrauben: Kunststoff, Stahl verzinkt

Parkettschoner, Schelle, Fußstrebe, Klemmstück: Kunststoff, schwarz

Tragfähigkeit Smartphones und ähnliche Geräte

Maße und

Verstellbereich

Smartphone-Halter: 58-84 mm

Vertikal und horizontal: 180° und 360°

Fußkreis-ø 700 mm

Höhe 600 bis 1400 mm

Verpackung 61 x 94 x 581 mm

Gewicht 1,1 kg

Montage

1.) Auspacken und Artikel auf Beschädigung und Vollständigkeit prüfen

Smartphone-Halter mit zwei Paar Auflagebügel

Rastplatte mit Schwenkgelenk Schwanenhals

Stativ

Zum Aufstellen des Statives die Klemmschraube am

Sockel lösen und die drei Beine nach außen bewegen,

Klemmschraube wieder befestigen. Eine gute Stand-

sicherheit wird mit einem möglichst großem Fußkreis-

durchmesser erzielt. Der größte Fußkreisdurchmesser

ist erreicht, wenn die Querstreben waagrecht stehen.

Die Höhe kann über die beiden Rändelschrauben ver-

stellt werden. Hierzu eine der beiden Rändelschrauben

lösen, die gewünschte Position einstellen und die Rän-

delschraube wieder handfest anziehen.

Vorgang mit der zweiten Klemmschraube wiederhohlen.

Die Demontage erfolgt in umgekehrter Reihenfolge.

!Beim Einstellen der Position besteht Quetschgefahr zwischen den Bauteilen!

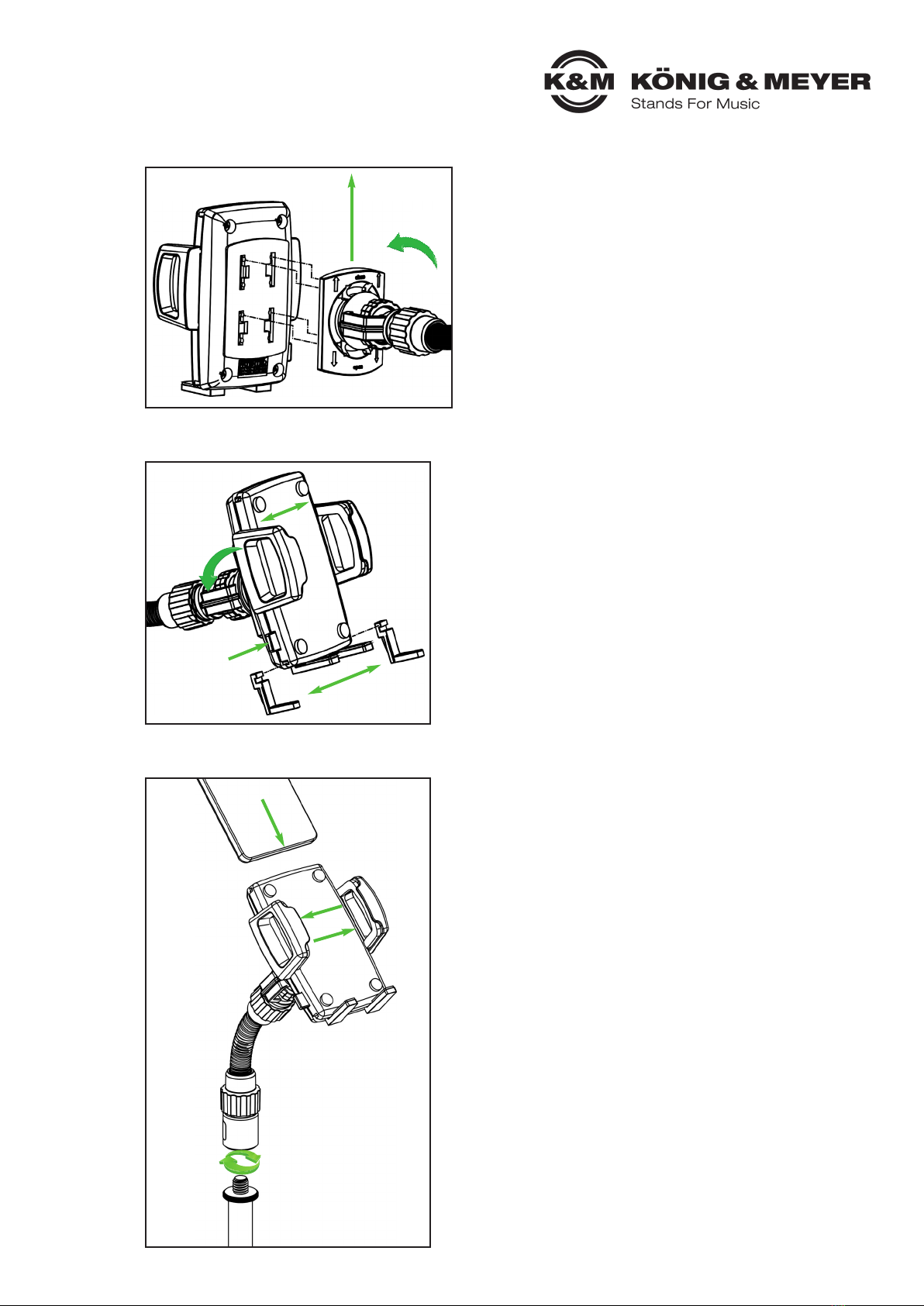

2.) Smartphone-Halter mit Rastplatte verbinden

Die vier Haken der Rastplatte in den Smartphone-

Halter stecken und die Rastplatte in Pfeilrichtung

CLOSE schieben. Der Smartphone-Halter rastet

hörbar auf der Rastplatte ein. Bei Bedarf kann der

Smartphone-Halter um 180° gedreht montiert wer-

den. Dies kann nötig sein, wenn Bedienelemente am

Smartphone vom Halter verdeckt werden. Die Auf-

lagebügel müssen in diesem Fall in die gegenüber

liegender Nut montiert werden.

3.) Bedienelemente

Die Auflagebügel werden seitlich aus dem Smartphone-

Halter geschoben. Aus den zwei verschiedenen Auf-

lagebügeln, die für sich am besten geeigneten aus-

wählen und in die dafür vorgesehene Nut schieben.

Durch Drücken des Knopfes an der Seite, fahren die

seitlichen Anschläge auseinander.

Durch die Verstellung am Schwenkgelenk kann der

Halter in die gewünschte Position gebracht werden.

Hierzu die Klemmscheibe lösen, Halter in gewünschte

Position bringen und Klemmscheibe wieder andrehen.

4.) Smartphone einlegen

Beim Anschrauben des Smartphone-Halters darauf ach-

ten, dass dieser nicht verkantet.

Den Smartphone-Halter handfest mit dem verwendeten

Stativ verschrauben.

Seitliche Anschläge durch Drücken des

Knopfes auseinanderfahren. Smartphone in den Halter

legen und die beiden Anschläge

an das Smartphone drücken. Darauf achten, dass das

Smartphone an den Auflagebügeln anliegt. Der Schwa-

nenhals kann bis zu 90° in jede beliebige Richtung ge-

bogen werden. Dazu ist etwas Kraftaufwand nötig.

Bevorzugt ist die gewünschte Position über das

Schwenkgelenk einzustellen.

Störung und Fehlersuche

Lagerung, Entsorgung

Lagern Sie das Smartphone-Stativ an einem trockenen Ort.

Führen Sie zerlegte Bestandteile der Wiederverwertung zu:

uVerschrotten Sie alle Komponenten aus Metall.

uFühren Sie alle Komponenten aus Kunststoff, Papier und Kartonage der Wiederverwertung

ubzw. Recycling zu.

uSortieren Sie alle anderen Komponenten nach Materialbeschaffenheit und entsorgen Sie

udiese gemäß den örtlichen Bestimmungen.

Kontaktinformation

KÖNIG & MEYER GmbH & Co. KG

Kiesweg 2

97877 Wertheim

Telefon: 09342/8060

Telefax: 09342/806-150

E-Mail: [email protected]

Web: www.k-m.de

19749-000-55 Rev.03 03-80-432-00 7/21

Störung/Ursache Prüfen/Behebung

Stativ wackelt oder steht

instabil

●Untergrund auf Verschmutzung oder Unebenheiten prüfen.

●Fußkreisdurchmesser vergrößern.

Smartphone-Halterung wackelt ●Schraubverbindungen am Smartphone-Halter und Stativ

●überprüfen und gegebenenfalls nachziehen.

Smartphone wackelt im Halter ●Sitz der seitlichen Anschläge anpassen bzw. nachdrücken.

Wartung, Reinigung und Instandsetzung

uWartung: Regelmäßige Kontrolle auf festen Sitz der Schraubverbindung.

uReinigung: Zum Reinigen des Smartphone-Stativ ein leicht befeuchtetes Tuch benutzen.

uKeine chlorhaltigen oder scheuernde Reinigungsmittel verwenden. Diese verursachen

uSchäden an Oberfläche und Lack.

uInstandsetzen: Auftretende Schäden sofort beheben und Smartphone-Stativ nicht weiter be-

unutzen.Instandhaltungsarbeiten dürfen nur durchgeführt werden, wenn Sie die erforderlichen

uKenntnisse hierfür besitzen. Bei fehlenden Teilen kontaktieren Sie den Hersteller über

uwww.k-m.de.Hier gelangen Sie anhand der Artikelnummer, die Sie auf dem Typenschild

ufinden, zu einementsprechenden Ersatzteilblatt. Über dieses können Sie die fehlenden oder

udefekten Teile Nachbestellen.

19749 Smartphone stand

Information for use

Intended use

The smartphone stand with the 3-piece rod combination and the mounted holder is extremely

flexible in its use. The base ensures a secure stand and the tube combination allows heights of

600-1400 mm to be achieved. The smartphone holder is primarily designed to hold a smartphone

with a width of 58-84 mm. Similar devices can also be clamped. Thanks to the versatile adjust-

ment possibilities, the operating elements on the smartphone remain accessible. Individual ad-

justment is possible thanks to the flexible holding arm and swivel joint.

Foreseeable misapplication

Do not open the screw connections while the smartphone is inserted. Do not use the smartphone

holder overhead .

General

uThe stand should be placed on a level and stable flooring. The diameter of the base should be

uset as far as possible.

uSet up and adjustment:

u●Attach the holder to the stand without the smartphone and set the desired position.

u●When the smartphone is clammed it is only allowed to loosen the adjustment screw to carry

u●out small corrections regarding the position. Increased caution is required during correction,

u●to prevent the device from falling unexpectedly.

uThe mounted device should be placed as centrically as possible on the tripod to avoid

uincreased risk of tipping.

uThe smartphone holder must be protected from falling, dirt, moisture and jerky movements.

uDo not handle with excessive force.

uInjuries und damages can be caused to individuals or property if the smartphone stand should

utip or fall.

uDue to the adjustability of the components, there is finger trap risk between the components.

uThe user should be physically fit and technically competent.

uThe usage information is an integral part of the product and should be kept for its service life

uor passed on to any subsequent owner or user.

Warranty

No warranty is given for damage caused by:

uNon-observance of the usage information and the "General safety and assembly instructions".

uUnsuitable or improper use.

uIncorrect installation or commissioning by the buyer or third parties.

uNatural wear and tear.

uCareless handling.

uImproper modifications or repair work by the buyer and third parties.

uImpact on components of foreign origin.

uUse of non-original spare parts.

Modifications, additions and conversions that may impair safety are prohibited without the manu-

facturer's approval.

Technical data

Material

Smartphone holder:

Threaded bolt: Steel, powder-coated black

Smartphone holder, support, swivel joint and cap nut : PC-ABS

Support arm inside: Aluminum rod

Support arm outside, knurled handle: PA

Stand:

Base tube, extension tube, end tube, legs: steel, powder coated black

Threaded bolt, rivet, pan head screw, square nut: Steel, galvanised

Knurled washer: Aluminum black anodised

Clamping screw: Plastic and steel, galvanised

Floor protector, bracket, base brace, clamping piece: Plastic, black

Load capacity Smartphones und ähnliche Geräte

Dimensions and

adjustment range

Smartphone holder: 58-84 mm

Vertical and horizontal: 180° and 360°

Foot circle: ø 700 mm

Height: 600 up to 1400 mm

Packing 61 x 94 x 581 mm

Weight 1.1 kg

Assembly

1.) Unpack and check item for damage and completeness

Smartphone holder with two pair of support brackets

Locking plate with swivel joint and Gooseneck

Stand

To set up the stand, loosen the clamping screw on the

base and move the three legs outward, reattach the

clamping screw. Good stability can be reached when

the foot circle diameter is set as large as possible.

The largest foot circle diameter is reached when the

base braces are horizontal.

The height can be adjusted through the two knurled

screws . To do this, loosen one of the two knurled

screws, set the desired position and hand-tighten the

knurled screw again.

Repeat the procedure with the second clamping screw.

Dismantling is carried out in reverse order.

!When setting the position, there is a crushing risk between the components!

2.) Connecting the smartphone holder with the locking plate

Insert the four hooks of the locking plate into the

smartphone holder and push the locking plate in

the direction of the arrow CLOSE. The smartphone

holder audibly clicks into place on the locking plate. If

required, the mount of the smartphone holder can be

rotated by 180°. This may be necessary if operating

elements on the smartphone are covered by the

holder. In this case, the support brackets must be

mounted in the opposite groove.

3.) Operating elements

The support brackets are pushed sideways from the

smartphone holder. Select the most suitable support

brackets and slide it into the groove provided.

By pressing the button on the side, the lateral stops

move apart.

By adjusting the swivel joint, the holder can be brought

into the desired position. For this, loosen the clamping

disc, bring the holder into the desired position and re-

tighten the clamping disc.

4.) Place smartphone

When screwing on the smartphone holder, make sure

that it does not tilted. Screw the smartphone holder

hand-tight to the used stand.

Pull the side stops apart by pressing the button. Place

the smartphone in the holder and press up the two stop-

pers. Make sure that the smartphone rests against the

support brackets. The gooseneck can be bent up to 90°

in any direction. This requires some force. It is prefe-

rable to set the desired position via the swivel joint.

Fault and troubleshooting

Storage, disposal

Store the smartphone stand in a dry place.

Recycle disassembled components:

uScrape all components made of metal.

uRecycle or reuse all plastic, paper, and cardboard components.

uSort all other components according to material composition and dispose of them

uaccording to local regulations.

Kontaktinformation

KÖNIG & MEYER GmbH & Co. KG

Kiesweg 2

97877 Wertheim

Germany

Phone: +49 9342/8060

Fax: +49 9342/806-150

E-Mail: [email protected]

Web: www.k-m.de

19749-000-55 Rev.03 03-80-432-00 7/21

Fault/cause Check/Remedy

Stand wobbles ●Check the surface for unevenness.

●Increase foot circle diameter.

Smartphone holder wobbles ●Check the screw connections on the smartphone holder

●and the Stand and tighten if necessary.

Smartphone wobbles in

the holder ●Adjust or retighten the seat of the lateral stops.

Maintenance, cleaning and repair

uMaintenance: Regularly check that the screw connection is tight.

uCleaning: Use a slightly damp cloth to clean the smartphone stand. Do not use chlorinated or

uabrasive cleaning agents. These will cause damage to the surface and varnish.

uRepair: Repair any damage immediately and stop using the smartphone stand. Repair work

umay only be carried out if you have the necessary knowledge. If any parts are missing, contact

uthe manufacturer at www.k-m.de. Here you can find a corresponding spare parts list by ente-

uring the article number on the type label. Use this page to reorder missing or damaged compo

unents.

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels Konig & Meyer Support et étagère

Konig & Meyer

Konig & Meyer Omega-E 18800-000-55 Manuel utilisateur

Konig & Meyer

Konig & Meyer 24463 Fiche technique

Konig & Meyer

Konig & Meyer 80350 Manuel utilisateur

Konig & Meyer

Konig & Meyer 19777 Manuel utilisateur

Konig & Meyer

Konig & Meyer 258 Manuel utilisateur

Konig & Meyer

Konig & Meyer Guardian 5 Manuel utilisateur

Konig & Meyer

Konig & Meyer 24120 Manuel utilisateur

Konig & Meyer

Konig & Meyer 19746 Fiche technique

Konig & Meyer

Konig & Meyer 19733 Manuel utilisateur

Konig & Meyer

Konig & Meyer 258 Manuel utilisateur

Konig & Meyer

Konig & Meyer Ring Lock Manuel utilisateur

Konig & Meyer

Konig & Meyer 23856 Fiche technique

Konig & Meyer

Konig & Meyer 23840 Manuel utilisateur

Konig & Meyer

Konig & Meyer Saxxy Manuel utilisateur

Konig & Meyer

Konig & Meyer Guardian 3 Manuel utilisateur

Konig & Meyer

Konig & Meyer 19772 Manuel utilisateur

Konig & Meyer

Konig & Meyer 19790 Manuel utilisateur

Konig & Meyer

Konig & Meyer 24161 Manuel utilisateur

Konig & Meyer

Konig & Meyer 12140 Manuel utilisateur

Konig & Meyer

Konig & Meyer 23873 Manuel utilisateur

Konig & Meyer

Konig & Meyer 80370 Series Manuel utilisateur

Konig & Meyer

Konig & Meyer 23781 Manuel utilisateur

Konig & Meyer

Konig & Meyer Wind-Up stand 3000 Guide rapide

Konig & Meyer

Konig & Meyer 14761 Manuel utilisateur

Manuels Support et étagère populaires d'autres marques

Salamander

Salamander Acadia AC/W/L400/WH Manuel utilisateur

Fohhn

Fohhn VAT-09 Guide de l'utilisateur

ricoo

ricoo FS0522 Manuel utilisateur

AMSOIL

AMSOIL BMK-22 Guide rapide

Kargo Master

Kargo Master 48220 Manuel utilisateur

Milestone AV Technologies

Milestone AV Technologies SIMPLICITY SLF2 Manuel utilisateur

ricoo

ricoo S1222 Manuel utilisateur

Ready-Set-Mount

Ready-Set-Mount RSMCM602 Manuel utilisateur

VidaBox

VidaBox VB MNT FFS2 Manuel utilisateur

Welch Allyn

Welch Allyn 48960 Manuel utilisateur

Arkon

Arkon CM035-ST-2 Manuel utilisateur

PROEL

PROEL PLWIN60C Manuel utilisateur

Agilent Technologies

Agilent Technologies E2609B Manuel utilisateur

Mustang

Mustang MV-ARM4 Manuel utilisateur

Mounting Solutions

Mounting Solutions WRM-320 Manuel utilisateur

Pyle

Pyle PMKSPAD1 Manuel utilisateur

ShelterIt

ShelterIt 21208 Manuel utilisateur

SPL

SPL RackPack?4 1040 Manuel utilisateur
