Kohler Tercet BubbleMassage K-1160P-G Guide de démarrage rapide

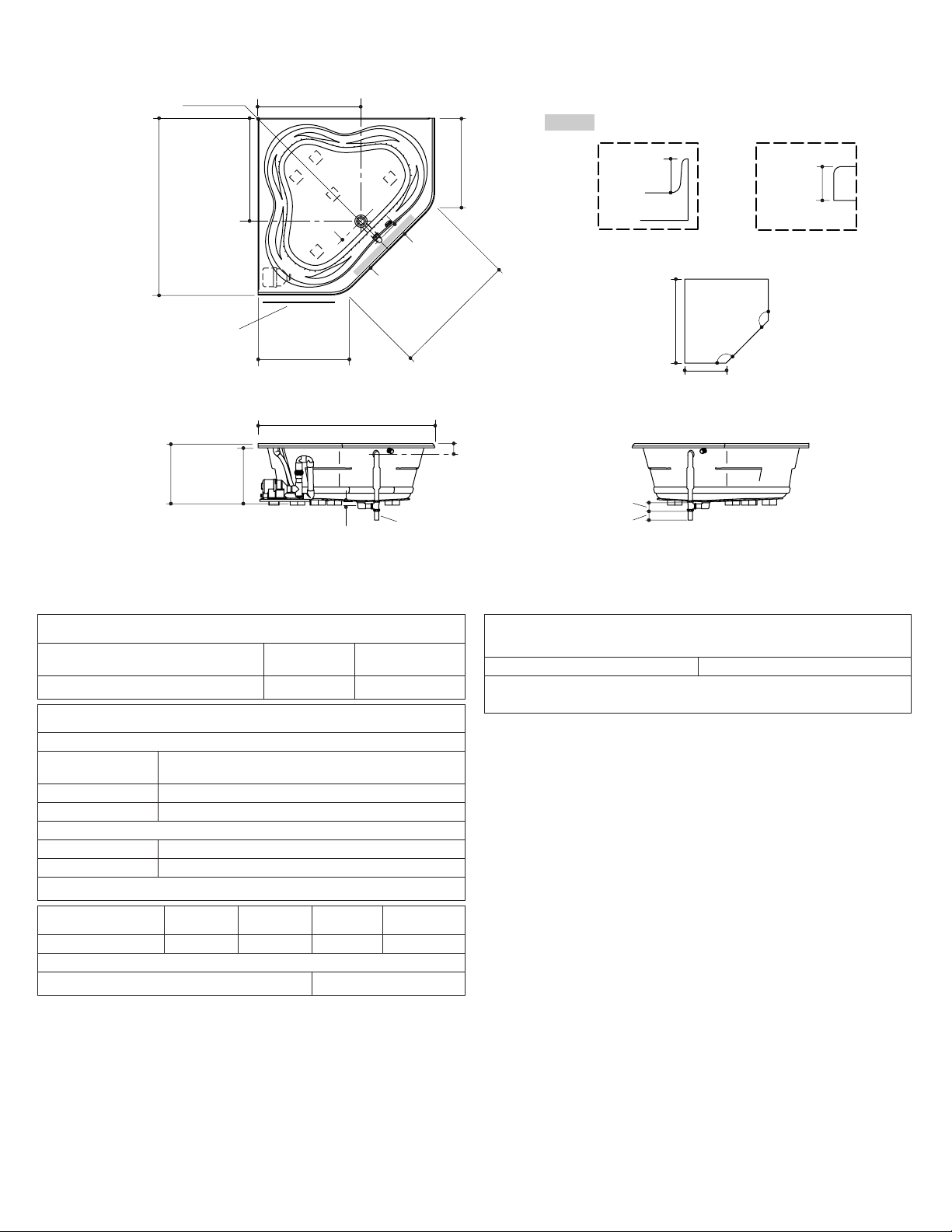

Roughing-In Guide

Corner Bath with Airjets

Canada

Mproduct numbers are for Mexico (i.e. K-12345M)

Los números de productos seguidos de Mcorresponden a México (Ej.

K-12345M)

Français, page 3

Español, página 4

USA: 1-800-4-KOHLER

Canada: 1-800-964-5590

México: 001-877-680-1310

kohler.com

K-1160P-G K-1160P-GF

Product Information

Applicable product:

Drop-in rim style, right-hand

pump K-1160P-G shown

Tile ﬂange, right-hand pump K-1160P-GF not shown

Fixture*:

Bathing well

Basin area

bottom 52″(132.1 cm) x 38-3/4″(98.4 cm)

Basin area top 61″(154.9 cm) x 46-1/4″(117.5 cm)

Weight 118 lbs (53.6 kg)

To overﬂow

Water depth 15″(38.1 cm)

Capacity 96 gal (363.6 L)

* Approximate measurements for comparison only.

Blower motor: Heater V Hz A

1 hp 300 W 120 60 5

Minimum access panel pump/control:

20″(50.8 cm) W x 15″(38.1 cm) H required

Required Electrical Service

Dedicated circuit required, protected with a Class A

Ground-Fault Circuit-Interrupter (GFCI):

Pump/control 120 V, 5 A, 60 Hz

Blower motor is supplied with a 24″(61 cm) grounding-type

plug-in cord.

Notes

Install this product according to the installation guide.

Floor support under this product must provide for a minimum of

39 lbs/square foot (190 kg/square meter) loading.

The hot water supply should be 70% of the capacity of the bath or

greater. Installations will vary.

This ﬁxture conforms to CSA B45 and ANSI Standard Z124.1.2. All

dimensions are nominal.

27-1/2" (69.9 cm)

135˚

1-1/2" OD

135˚

3" (7.6 cm)

60" (152.4 cm)

35"

(88.9 cm)

35"

(88.9 cm)

60"

(152.4 cm)

29-1/8"

(74 cm)

43-3/4"

(111.1 cm)

Drop-In Rim Style

Cut-Out Detail

57-1/2"

(146.1 cm)

1-1/2"

(3.8 cm)

Drop-In Rim

Detail

2-7/8"

(7.3 cm)

63"

(160 cm)

19-1/2"

(49.5 cm)

2-7/8"

(7.3 cm)

21"

(53.3 cm)

1-1/4"

(3.2 cm)

Tile Flange

Detail

No change in measurements if connected with

drain illustrated. (K-11677 or K-11677M)

Recommended faucet area

29-1/8" (74 cm)

Blower/Control Access

20" (50.8 cm) W x

15" (38.1 cm) H Min

1-1/8" (2.9 cm) from

the Floor to the

Bottom of the Drain

13-5/8"

(34.6 cm)

4-7/8"

(12.4 cm)

1076060-1-A 2 Kohler Co.

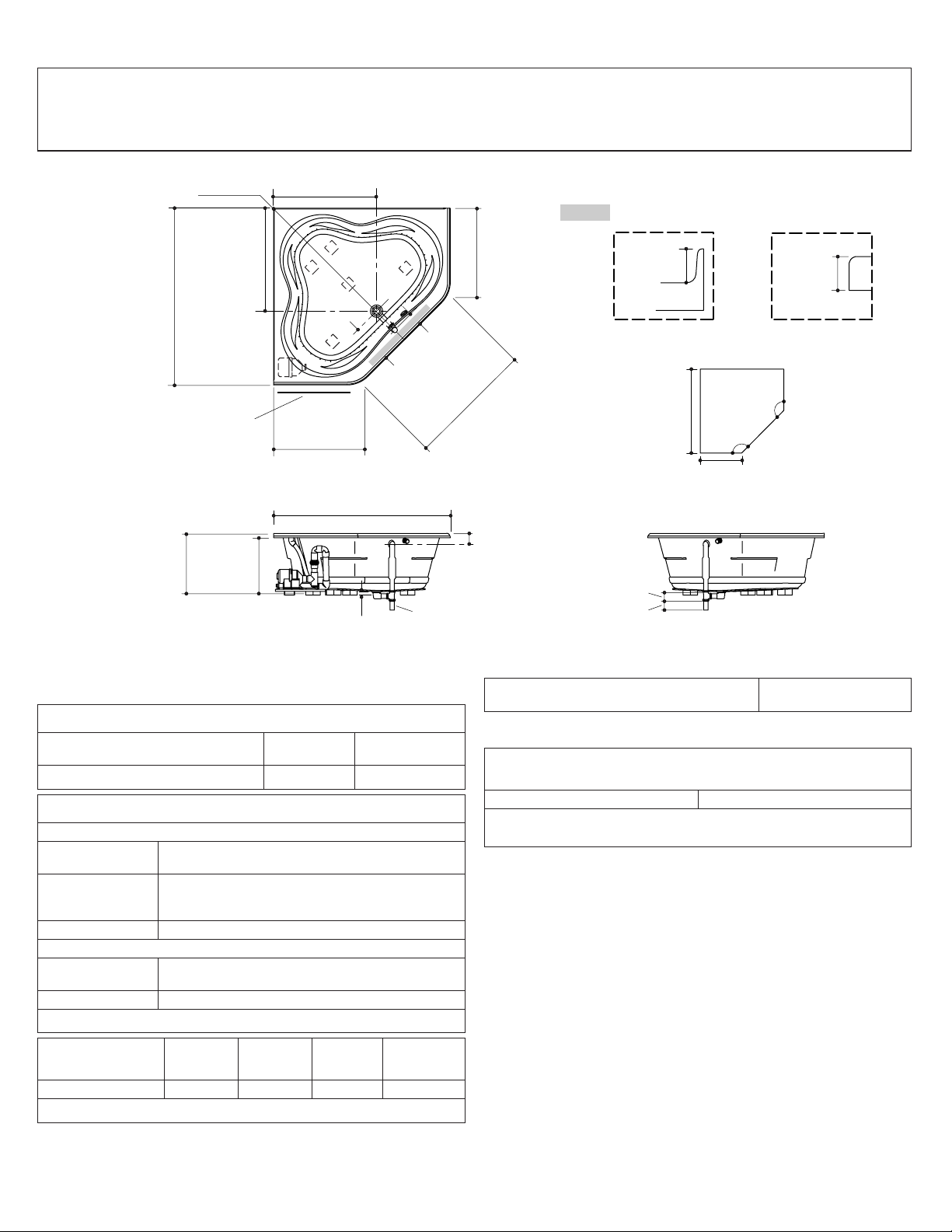

Guide de raccordement

Baignoire à jets d’air en angle Canada

Information sur le produit

Produit applicable:

Style de rebord encastré, pompe

à droite K-1160P-G illustré

Bride carrelée, pompe à droite K-1160P-GF non illustré

Appareil sanitaire*:

Bassin de la baignoire

Base du bassin

de baignoire 52″(132,1 cm) x 38-3/4″(98,4 cm)

Dessus du

bassin de

baignoire

61″(154,9 cm) x 46-1/4″(117,5 cm)

Poids 118 lbs (53,6 kg)

Au trop plein

Profondeur

d’eau 15″(38,1 cm)

Capacité 96 gal (363,6 L)

* Mesures approximatives pour comparaison uniquement.

Moteur-

souffleur: Chauffe-

eau VHzA

1 CV 300 W 120 60 5

Panneau d’accés minimal à la pompe/contrôle:

20″(50,8 cm) L x 15″(38,1 cm) H requis

Branchement électrique requis

Circuit dédié requis, protégé par un Disjoncteur Différentiel de

Classe A (GFCI):

Pompe/contrôle 120 V, 5 A, 60 Hz

Le moteur-souffleur comprend un câble électrique de masse de

24″(61 cm).

Remarques

Installer ce produit selon le guide d’installation.

Le support du sol sous ce produit doit pouvoir soutenir une charge

minimale de 39 lbs./pied carré (190 Kg/m2).

L’alimentation d’eau chaude doit être d’une capacité de 70% ou

plus de la baignoire. Les installations varieront.

Ce meuble est conforme aux standards CSA B45 et ANSI Z124.1.2.

Toutes les dimensions sont nominales.

27-1/2" (69,9 cm)

135˚

Ø Ext. 1-1/2"

135˚

3" (7,6 cm)

60" (152,4 cm)

35"

(88,9 cm)

35"

(88,9 cm)

60"

(152,4 cm)

29-1/8"

(74 cm)

43-3/4"

(111,1 cm)

Détail de la découpe du

style rebord intérieur

57-1/2"

(146,1 cm)

1-1/2"

(3,8 cm)

Détail de

l'encastrement de

rebord

2-7/8"

(7,3 cm)

63"

(160 cm)

19-1/2"

(49,5 cm)

2-7/8"

(7,3 cm)

21"

(53,3 cm)

1-1/4"

(3,2 cm)

Détail de bride

de carrelage

Aucun changement des mesures n'est nécessaire si

connecté au drain illustré. (K-11677 ou K-11677M)

Emplacement recommandé du robinet

29-1/8" (74 cm)

Accès contrôle/souffleur

20" (50,8 cm) l x

15" (38,1 cm) H Min

1-1/8" (2,9 cm) du sol

à la base du drain

13-5/8"

(34,6 cm)

4-7/8"

(12,4 cm)

Kohler Co. 3 1076060-1-A

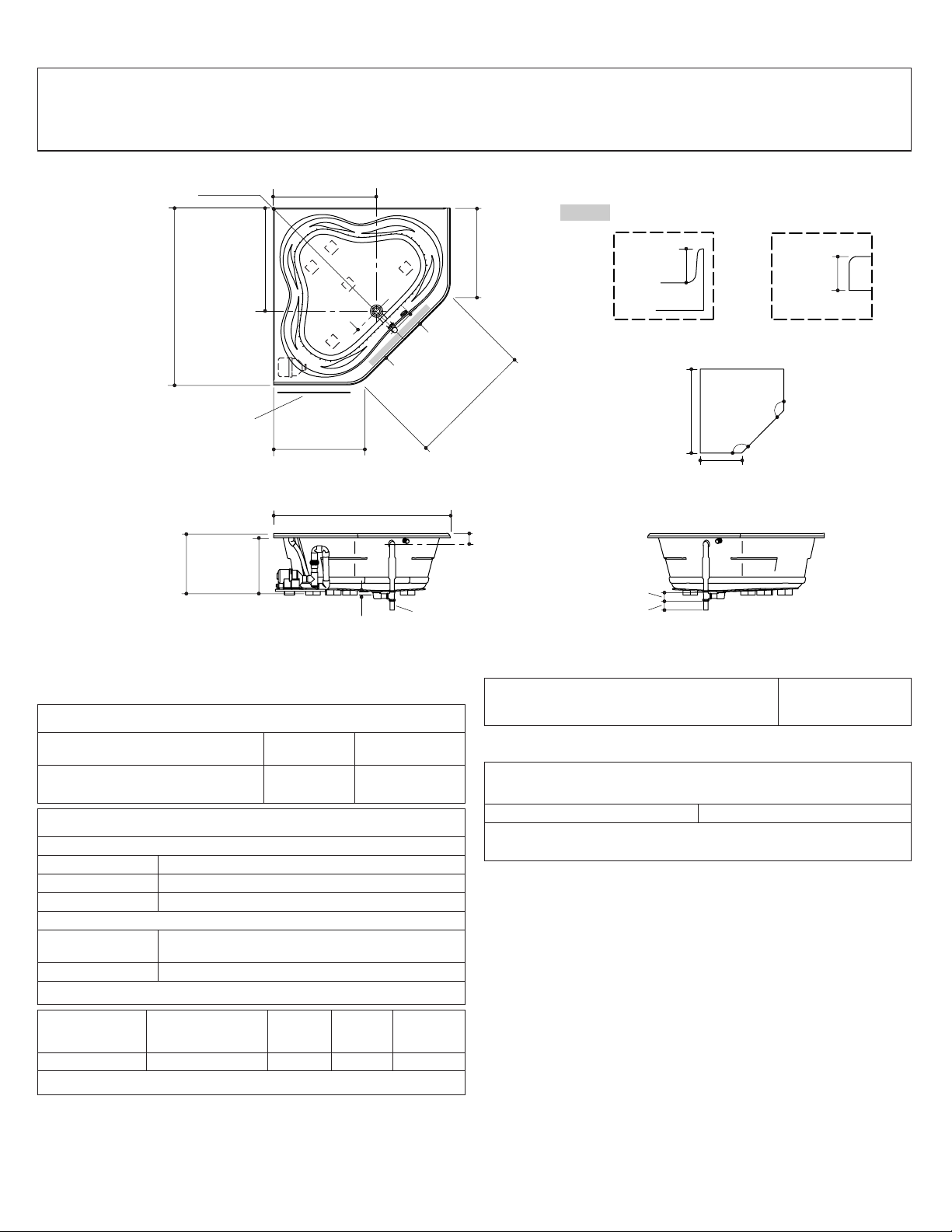

Diagrama de instalación

Bañera en esquina con jets de aire - Canadá

Información sobre el producto

Producto correspondiente:

Estilo con borde de sobreponer,

bomba a la derecha K-1160P-G ilustrada

Reborde para azulejo, bomba a

la derecha K-1160P-GF no ilustrada

Producto*:

Área de la bañera

Área del fondo 52″(132,1 cm) x 38-3/4″(98,4 cm)

Área de arriba 61″(154,9 cm) x 46-1/4″(117,5 cm)

Peso 118 lbs (53,6 kg)

Al rebosadero

Profundidad

del agua 15″(38,1 cm)

Capacidad 96 gal (363,6 L)

* Dimensiones aproximadas sólo para ﬁnes de comparación.

Motor

soplador: Calentador V Hz A

1 hp 300 W 120 60 5

Panel de acceso mínimo para la bomba/control:

20″(50,8 cm) de ancho x 15″(38,1 cm) de

alto requerido

Requisitos eléctricos

Requiere un circuito dedicado, protegido con un interruptor de

circuito con pérdida a tierra (GFCI) de Clase A:

Bomba/control 120 V, 5 A, 60 Hz

El motor soplador incluye un cable de 24″(61 cm) con enchufe

de conexión a tierra.

Notas

Instale este producto conforme a la guía de instalación.

El soporte del piso debajo de este producto debe poder soportar

una carga mínima de 39 lbs/pie cuadrado (190 kg/metro

cuadrado).

El suministro de agua caliente debe llegar al 70% de la capacidad

de la bañera o más. Varía según la instalación.

Este producto cumple con la norma CSA B45 y Z124.1.2 de ANSI.

Todas las dimensiones son nominales.

27-1/2" (69,9 cm)

135˚

1-1/2" D.E.

135˚

3" (7,6 cm)

60" (152,4 cm)

35"

(88,9 cm)

35"

(88,9 cm)

60"

(152,4 cm)

29-1/8"

(74 cm)

43-3/4"

(111,1 cm)

Detalle de la abertura del estilo

con borde de sobreponer

57-1/2"

(146,1 cm)

1-1/2"

(3,8 cm)

Detalle del borde

de sobreponer

2-7/8"

(7,3 cm)

63"

(160 cm)

19-1/2"

(49,5 cm)

2-7/8"

(7,3 cm)

21"

(53,3 cm)

1-1/4"

(3,2 cm)

Detalle del reborde

para azulejos

No es necesario cambiar las medidas si se conecta

con el desagüe ilustrado. (K-11677 o K-11677M)

Área recomendada para la grifería

29-1/8" (74 cm)

Acceso al soplador/

control de 20" (50,8 cm)

de ancho x 15" (38,1 cm)

de alto mín.

1-1/8" (2,9 cm) del

piso a la parte

inferior del desagüe

13-5/8"

(34,6 cm)

4-7/8"

(12,4 cm)

Kohler Co. 4 1076060-1-A
