Kohler K-1968 Guide de démarrage rapide

Roughing-In Guide

Bath

Mproduct numbers are for Mexico (i.e. K-12345M)

Los números de productos seguidos de Mcorresponden a México (Ej.

K-12345M)

Français, page 3

Español, página 4

USA/Canada: 1-800-4KOHLER

México: 001-800-456-4537

kohler.com

K-1968

Product Information

Applicable product:

Bath, drop-in installation K-1968

Fixture*:

Bathing well:

Basin area,

bottom 39-3/8″(100 cm) x 39-3/8″(100 cm)

Basin area, top 44-5/8″(113.4 cm) x 44-5/8″(113.4 cm)

Weight 110 lbs (49.9 kg)

To overﬂow:

Water depth 27-1/2″(69.9 cm)

Capacity 171 gal (647.3 L)

* Approximate measurements for comparison only.

Drop-in cut-out 47″(119.4 cm) x 47″(119.4 cm)

Recommended accessories:

Cable drain K-8150

Drain trim kit K-8134

Optional accessories:

Undermount kit K-578

Notes

Install this product according to the installation guide.

Floor support under bath must provide for a minimum of 105

lbs/square foot (513 kg/square meter) loading.

The hot water supply should be 70% of the capacity of the bath or

greater. Installations will vary.

This ﬁxture conforms to ANSI Standard Z124.1.2. All dimensions

are nominal.

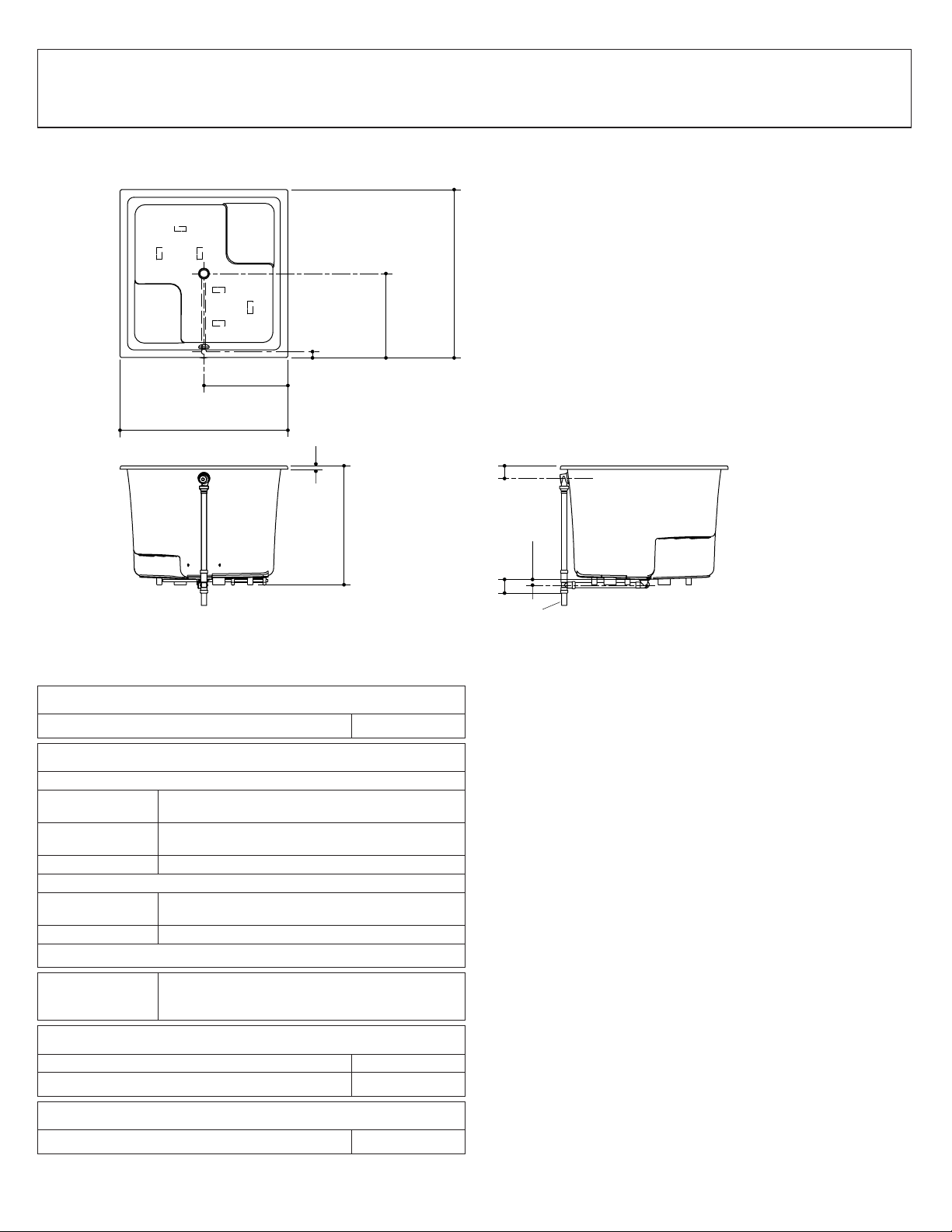

34"

(86.4 cm)

24" (61 cm)

48" (121.9 cm)

1" (2.5 cm)

3-7/8" (9.9 cm)

1-5/8"

(4.1 cm)

1-1/2" OD

3-1/2"

(8.9 cm)

No change in measurements if connected

with drain illustrated. (K-8150)

24"

(61 cm)

1-1/8"

(2.8 cm)

1159677-1-B 2 Kohler Co.

Guide de raccordement

Baignoire

Information sur le produit

Produit applicable:

Baignoire, installation encastrée K-1968

Appareil sanitaire*:

Bassin de baignoire:

Espace du

bassin, base 39-3/8″(100 cm) x 39-3/8″(100 cm)

Espace du

bassin, dessus 44-5/8″(113,4 cm) x 44-5/8″(113,4 cm)

Poids 110 lbs (49,9 kg)

Au trop-plein:

Profondeur

d’eau 27 1/2″(69,9 cm)

Capacité 647,31 l (647,3 L)

* Mesures approximatives pour comparaison uniquement.

Découpe de

l’encastrement 47″(119,4 cm) x 47″(119,4 cm)

Accessoires recommandés :

Drain à câble K-8150

Kit de garniture de drain K-8134

Accessoires facultatifs:

Kit de montage sous comptoir K-578

Remarques

Installer ce produit selon le guide d’installation.

Le support du sol sous la baignoire doit pouvoir soutenir une

charge minimale de 105 lb/pied carré (513 kg/mètre carré).

L’alimentation en eau chaude doit être d’une capacité de 70 % ou

plus de la baignoire. Les installations varient.

Ce meuble est conforme aux normes ANSI Z124.1.2. Toutes les

dimensions sont nominales.

Ø Ext. 1-1/2"

Aucun changement des mesures n'est nécessaire

si connecté au drain illustré. (K-8150)

34"

(86,4 cm)

24" (61 cm)

24"

(61 cm)

48" (121,9 cm)

1" (2,5 cm)

3-7/8" (9,9 cm)

1-5/8"

(4,1 cm)

3-1/2"

(8,9 cm)

1-1/8"

(2,8 cm)

Kohler Co. 3 1159677-1-B

Diagrama de instalación

Bañera

Información sobre el producto

Producto correspondiente:

Bañera, instalación de sobreponer K-1968

Producto*:

Área de la bañera:

Área del fondo 39-3/8″(100 cm) x 39-3/8″(100 cm)

Área superior 44-5/8″(113,4 cm) x 44-5/8″(113,4 cm)

Peso 110 lbs (49,9 kg)

Al rebosadero:

Profundidad

del agua 27-1/2″(69,9 cm)

Capacidad 171 gal (647,3 L)

* Dimensiones aproximadas sólo para ﬁnes de comparación.

Abertura de

sobreponer 47″(119,4 cm) x 47″(119,4 cm)

Accesorios recomendados:

Desagüe de cable K-8150

Kit de guarnición del desagüe K-8134

Accesorios opcionales:

Kit de montaje bajo cubierta K-578

Notas

Instale este producto conforme a la guía de instalación.

El soporte del piso debajo de la bañera debe poder soportar una

carga mínima de 105 libras/pie cuadrado (513 kg/metro cuadrado).

El suministro de agua caliente debe llegar al 70% de la capacidad

de la bañera o más. Varía según la instalación.

Este producto cumple con la norma Z124.1.2 de ANSI. Todas las

dimensiones son nominales.

1-1/2" D.E.

No es necesario cambiar las medidas si se conecta

con el desagüe ilustrado. (K-8150)

34"

(86,4 cm)

24" (61 cm)

24"

(61 cm)

48" (121,9 cm)

1" (2,5 cm)

3-7/8" (9,9 cm)

1-5/8"

(4,1 cm)

3-1/2"

(8,9 cm)

1-1/8"

(2,8 cm)

Kohler Co. 4 1159677-1-B
