Installation Guide
Handshowers
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
Mcorresponden a México (Ej.
K-12345M)
Français, page “Français-1”
Español, página “Español-1”
K-419 K-973, K-978
K-10286, K-10298 K-10343
K-10549, K-10597 K-18495
1044525-2-H
IMPORTANT INSTRUCTIONS
CAUTION: Risk of scalding. Kohler low-flow showerheads/
handshowers are designed for use with compatible Kohler valves.
When installing a low-flow product to an existing showering
system, verify compatibility before showering. Do not use this
Kohler low-flow product with a shower valve that allows the water
temperature to become too hot when other plumbing products are
used.
Prior to using your shower, verify your new showerhead/
handshower is compatible with your shower valve (located behind
the wall) by performing the following steps:
While standing outside the shower, turn on the shower valve. Do
not step into the shower.
Adjust the water to your typical showering temperature.
Have someone flush the nearest toilet.
With your hand, carefully check the water temperature, from the
showerhead/handshower while the toilet is refilling.
If the water becomes significantly hotter, you will need to either
replace the shower valve with a compatible Kohler valve or
return your showerhead/ handshower.

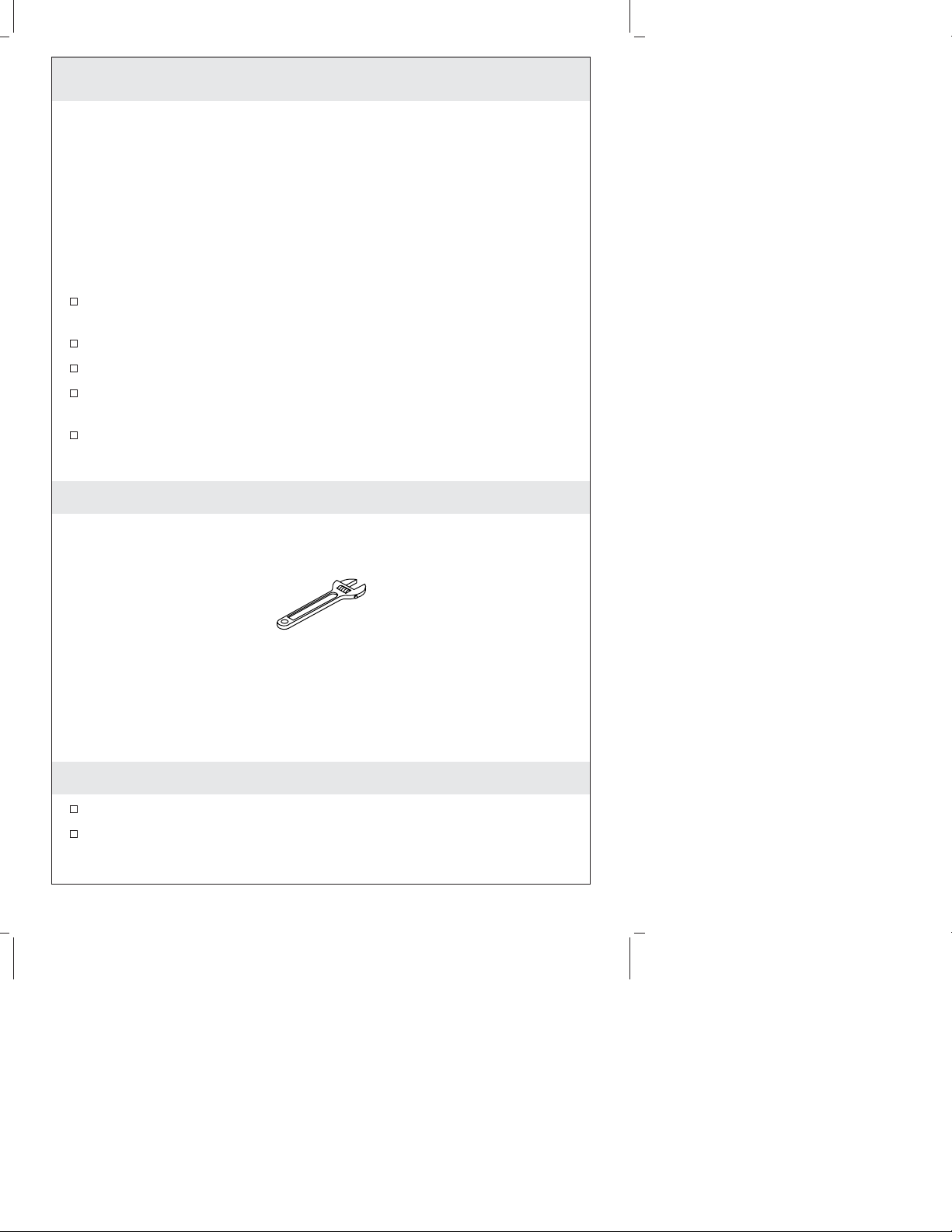

Tools and Materials
Before You Begin
Observe all local plumbing and building codes.
The appearance of the handshower may differ from the
illustration. The instructions still apply.
Adjustable
Wrench
1044525-2-H 2 Kohler Co.
Before You Begin (cont.)
NOTE: Plumbing codes may require a vacuum breaker be installed
in-line to handshowers. Please consult with local plumbing codes. If
a vacuum breaker is required, ensure that it is not installed between
the handshower high pressure and interlock hoses.
Kohler Co. 3 1044525-2-H

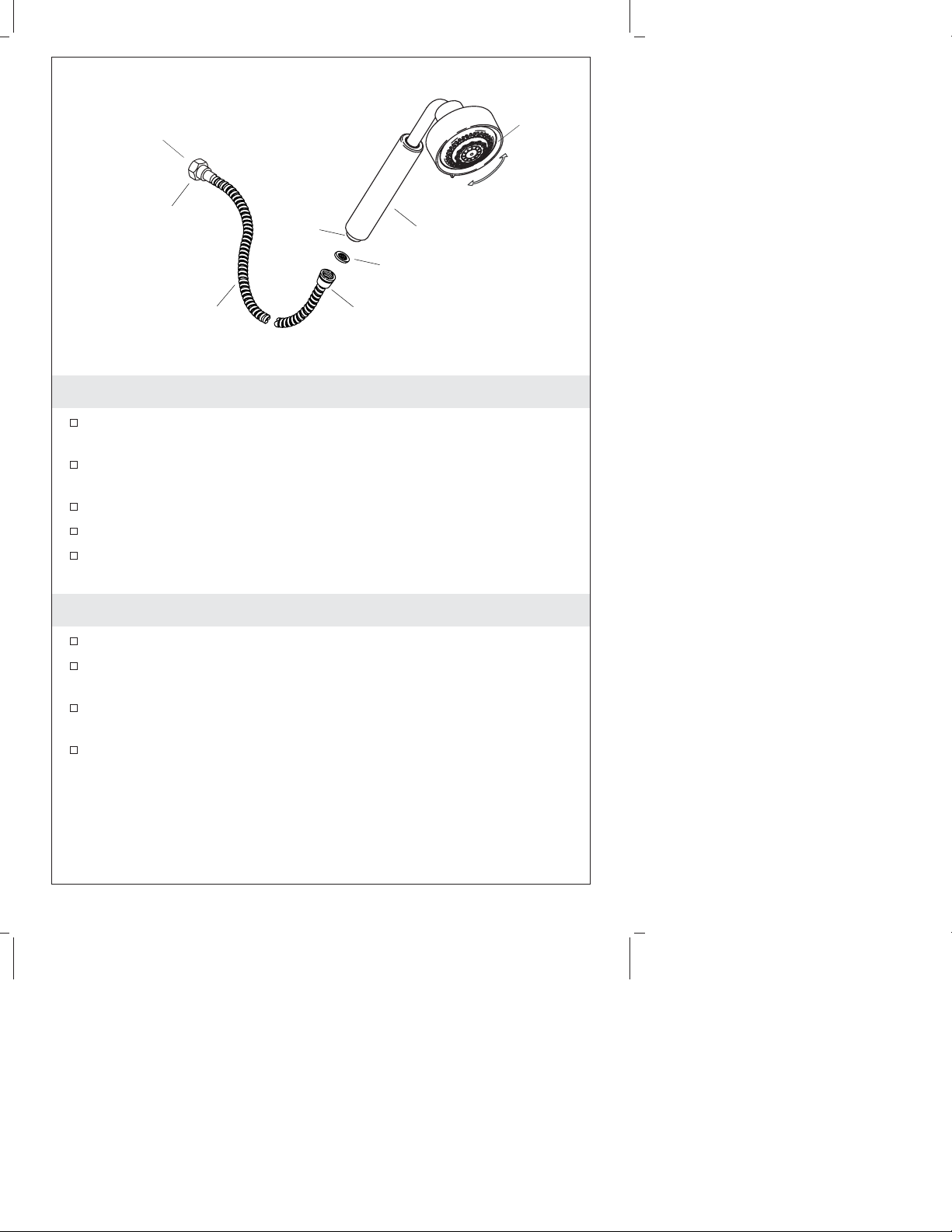

1. Install the Handshower Hose
Run cold and hot water through the shower outlet to flush out
dirt and debris.
Insert the screen washer into the end of the inlet of the
handshower.
Thread the hose collar onto the inlet.
Thread the hose nut to the shower outlet.
Wrench tighten the hose nut to the shower outlet. Do not
overtighten.
2. Installation Checkout
Turn on the shower valve (not shown).
Check for leaks at each end of the handshower hose and the inlet
of the handshower. Make any adjustments as needed.
If applicable to your model, rotate the outer ring of the
handshower to verify smooth operation of the spray options.
Turn off the shower valve.
Handshower
Screen Washer
Handshower Hose
To Shower Outlet
Inlet
Hose Collar
Hose Nut
Outer
Ring
1044525-2-H 4 Kohler Co.
Guide d’installation
Douchettes
INSTRUCTIONS IMPORTANTES
ATTENTION: Risque de brûlures. Les pommes de
douche/douchettes faible débit Kohler sont conçues pour utilisation
avec des valves Kohler compatibles. Lors de l’installation d’un
produit à faible débit à un système de douche existant, vérifier la
compatibilité avant la prise de douche. Ne pas utiliser ce produit
faible débit Kohler avec une valve de douche permettant à la
température d’eau de devenir trop chaude lorsque d’autres produits
de plomberie sont utilisés.
Avant d’utiliser la douche, vérifier que la pomme de
douche/douchette est compatible avec la valve de douche (localisée
derrière le mur) en effectuant les étapes suivantes:
Tout en étant debout hors de la douche, ouvrir la valve de
douche. Ne pas entrer dans la douche.
Ajuster l’eau à la température typique de douche.
Ayez quelqu’un tirer la chasse du W.C. le plus proche.
Avec la main, vérifier avec précaution la température d’eau, à
partir de la pomme de douche/douchette alors que le W.C. se
remplit.
Si l’eau devient beaucoup plus chaude, il faudra soit remplacer la
valve de douche avec une valve compatible Kohler ou retourner
la pomme de douche/douchette.
Kohler Co. Français-1 1044525-2-H
Outils et matériels
Avant de commencer
Respecter tous les codes de plomberie et de bâtiment locaux.
L’apparence esthétique de la douchette pourrait différer de
l’illustration. Les instructions s’appliquent tout de même.
REMARQUE: Les codes de plomberie peuvent requérir l’installation
en ligne d’un reniflard aux douchettes. Prière de consulter les codes
locaux de plomberie. Si un reniflard est requis, s’assurer qu’il ne soit
pas installé entre la haute pression de la douchette et les tuyaux
d’asservissement.
Clé à molette
1044525-2-H Français-2 Kohler Co.
1. Installer le flexible de la douchette
Faire couler l’eau chaude et l’eau froide dans la sortie de douche
pour évacuer toute saleté et débris.
Insérer la rondelle à grille dans l’extrémité de l’entrée de la
douchette.
Visser le collier du tuyau sur l’entrée.
Visser l’écrou de tuyau sur la sortie de douche.
Serrer à clé l’écrou du tuyau sur la sortie de douche. Ne pas trop
serrer.
2. Vérification de l’installation
Ouvrir la valve de douche (non-illustrée).
Vérifier qu’il n’y ait pas de fuites à chaque extrémité du tuyau de
la douchette et de l’entrée de la douchette. Faire les réglages
nécessaires.
Si applicable au modèle, pivoter la bague extérieure de la
douchette afin d’assurer une opération aisée des options de
vaporisateur.
Fermer la valve de douche.
Douchette
Rondelle à grille
Flexible de douchette
A la sortie de douche
Entrée
Collier de tuyau
Écrou de tuyau
Anneau
extérieur
Kohler Co. Français-3 1044525-2-H
Guía de instalación
Duchas de mano
INSTRUCCIONES IMPORTANTES
PRECAUCIÓN: Riesgo de quemaduras. Las cabezas de ducha/
duchas de mano de bajo flujo Kohler se han diseñado para usarlas
con las válvulas Kohler compatibles. Al instalar un producto de bajo
flujo en un sistema de ducha existente, verifique la compatibilidad
antes de su ducha. No utilice este producto de bajo flujo Kohler con
una válvula de ducha que permita que la temperatura del agua se
vuelva muy caliente cuando se utilizan otros productos de plomería.
Antes de utilizar su ducha, verifique que la cabeza de ducha/ ducha
de mano nueva sea compatible con su válvula de ducha (ubicada
detrás de la pared) siguiendo los pasos siguientes:
Mientras se encuentra parado fuera de la ducha, abra la válvula
de la ducha. No entre a la ducha.
Ajuste el agua a su temperatura normal de ducha.
Pida a alguien que accione la descarga del inodoro más cercano.
Con su mano, verifique con cuidado la temperatura del agua de
la cabeza de ducha/ducha de mano mientras el inodoro se llena.
Si el agua se vuelve notablemente más caliente, será necesario
reemplazar la válvula de ducha con una válvula Kohler
compatible o devolver la cabeza de ducha/ ducha de mano.
Herramientas y materiales
Llave ajustable
Kohler Co. Español-1 1044525-2-H
Antes de comenzar
Cumpla con todos los códigos locales de plomería y construcción.
La apariencia de la ducha de mano puede diferir de la ilustración.
Las instrucciones aun aplican.
NOTA: Los códigos de plomería pueden exigir que se instale una
válvula rompevacío en línea con las duchas de mano. Consulte los
códigos locales de plomería. Si es necesario instalar una válvula
rompevacío, asegúrese de que no se instale entre la manguera de
alta presión y la manguera trenzada de la ducha de mano.
Kohler Co. Español-2 1044525-2-H
1. Instale la manguera de la ducha de mano
Abra el agua caliente y fría, deje que el agua corra por la salida
de la ducha para eliminar partículas y residuos.
Inserte la arandela de rejilla en el extremo de la entrada de la
ducha de mano.
Enrosque el collarín de la manguera en la entrada.
Enrosque la tuerca de la manguera en la salida de la ducha.
Con una llave, apriete la tuerca de la manguera a la salida de la
ducha. No apriete demasiado.
2. Verificación de la instalación
Abra la válvula de la ducha (no ilustrada).
Verifique que no haya fugas en cada extremo de la manguera de
la ducha de mano y en la entrada de la ducha de mano. Haga los
ajustes necesarios.
Si aplica a su modelo, gire el anillo externo de la ducha de mano
para verificar el funcionamiento correcto de las opciones de
rociado.
Cierre la válvula de la ducha.
Anillo
externo
Ducha de mano
Arandela de rejilla
Manguera de
la ducha de mano
A la salida de la ducha
Entrada
Collarín de la manguera
Tuerca de
la manguera
1044525-2-H Español-3 Kohler Co.
