Knirps-Granitsockel

Aufbau- und

Gebrauchsanleitung

Art-Nr.: 85897KN40GG/50GG

Anl.-Nr. 200175 20220729

58 1 2 3 4

Herzlichen Glückwunsch –

mit Ihrem neuen Granitsockel von Knirps

haben Sie sich für höchste Qualität ent-

schieden. Und Sie werden sehen: Ihre

Freude steigt noch mehr, je länger Sie

seine Vorzüge genießen. Mit über 200

Mio. erzeugten Artikeln gehört Knirps

weltweit zu den führenden Herstellern;

durchdachte Technik und sorgfältige

Materialauswahl sind für uns selbstver-

ständlich.

Bleibt also nur noch, Ihnen viele sonnige

Tage mit Ihrem neuen OASIS-Produkt

zu wünschen – oder ganz einfach: Ent-

spannung in Perfektion!

Knirps-Granitsockel –

Aufbau- und

Gebrauchsanleitung

Lesen Sie diese Aufbau- und

Gebrauchsanleitung, insbe-

sondere die Sicherheitshin-

weise, vollständig und sorgfältig durch.

Die Nichtbeachtung dieser Anweisung

kann zu Verletzungen oder Schäden am

Granitsockel führen. Bewahren Sie die

Aufbau- und Gebrauchsanleitung zum

späteren Nachschlagen oder für die

Weitergabe an Dritte auf.

Ihre Sicherheit

Bitte beachten Sie die folgenden

Sicherheitshinweise. Für Schä-

den infolge von Nichtbeachtung

haftet der Hersteller nicht.

Der Granitsockel ist kein Kinderspiel-

zeug. Kinder könnten sich die Finger

oder Füße quetschen.

Der Granitsockel ist sehr schwer. Trans-

portieren Sie ihn stets mit 2 Personen.

Der Granitsockel sollte von einer kompe-

tenten erwachsenen Person aufgestellt

werden.

Lassen Sie den Granitsockel niemals

unbeobachtet aufrecht stehen – fällt er

um, kann es zu schweren Verletzungen

führen.

Bedenken Sie, dass je nach Windstärke

und Durchmesser des Sonnenschirms

auch dieser Granitsockel zu „leicht” sein

kann.

Sorgen Sie dafür, dass Ihr Sonnenschirm

bei aufkommendem Wind geschlossen

wird.

Bestimmungsgemäßer

Gebrauch

Der Granitsockel ist je nach Ausführung

geeignet als Ständer für Sonnenschirme

mit einem Stangendurchmesser von

maximal 60 mm.

Der Granitsockel ist nur zum Einsatz im

privaten Bereich bestimmt. Er eignet sich

nicht für den gewerblichen Einsatz.

Bevor Sie den Granitsockel benutzen, le-

sen Sie bitte zuerst die Sicherheitshin-

weise aufmerksam durch. Nur so können

Sie den Granitsockel sicher und zuver-

lässig nutzen.

Beachten Sie unbedingt die in Ihrem

Land gültigen nationalen Vorschriften,

die zusätzlich zu den in dieser Aufbau-

und Gebrauchsanleitung genannten Vor-

schriften gültig sind.

Standrohr montieren

Sie benötigen:

– den mitgelieferten Steckschlüssel

– 1 Person zur Hilfe

1. Den Granitsockel anheben und auf

einer seiner Seitenflächen hochkant

abstellen.

Granitsockel von einer zweiten

Person festhalten lassen!

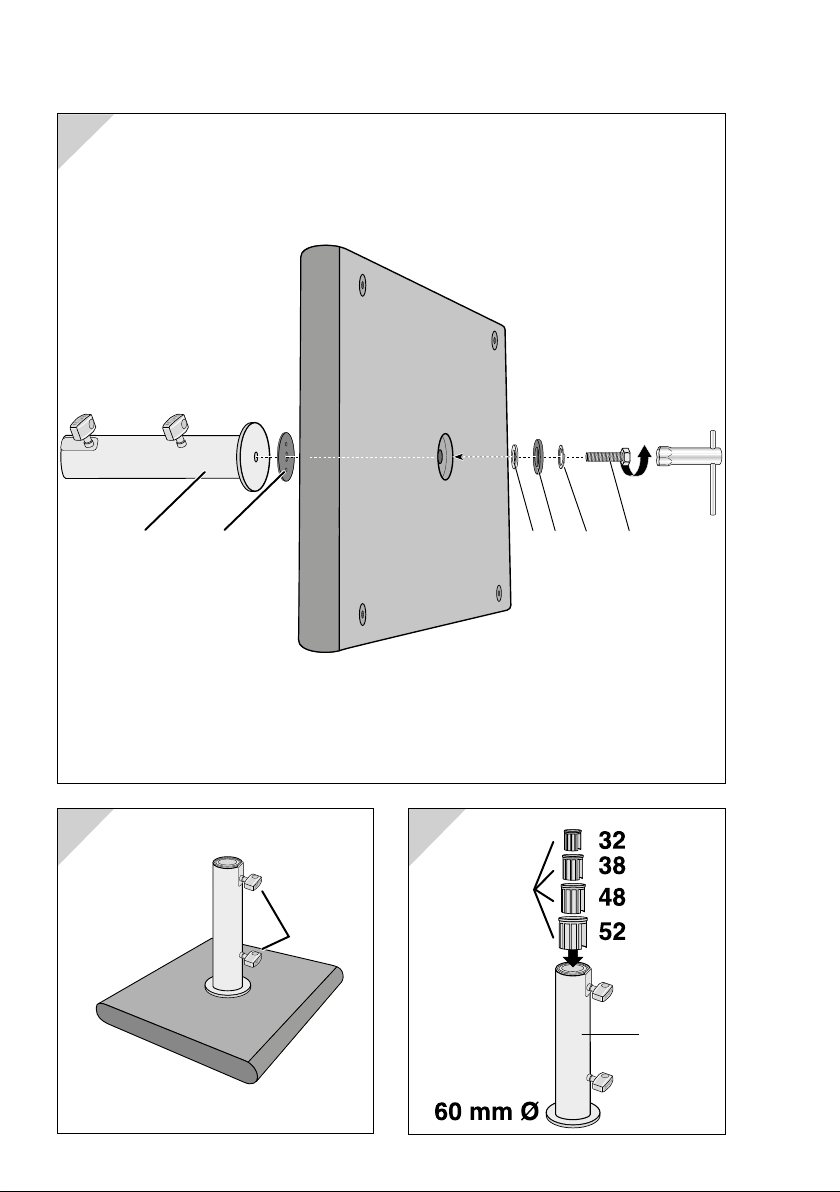

2. Kleine Gummischeibe 1, Beilag-

scheibe 2und Sprengring 3über die

Schraube 4stülpen.

3. Schraube von der Unterseite durch

den Granitsockel führen (siehe Bild A).

4. Große Gummischeibe 5auf der Ober-

seite des Granitsockels über das

Gewinde der Schraube 4drücken

(siehe Bild A).

5. Gewindebohrung des Standrohrs 8

auf die Schraube 4schrauben und

festdrehen.

6. Granitsockel vorsichtig zurück auf die

Bodenfläche kippen.

Einsätze verwenden

Die Einsätze 7nach der Größe Ihres

Schirmstocks verwenden.

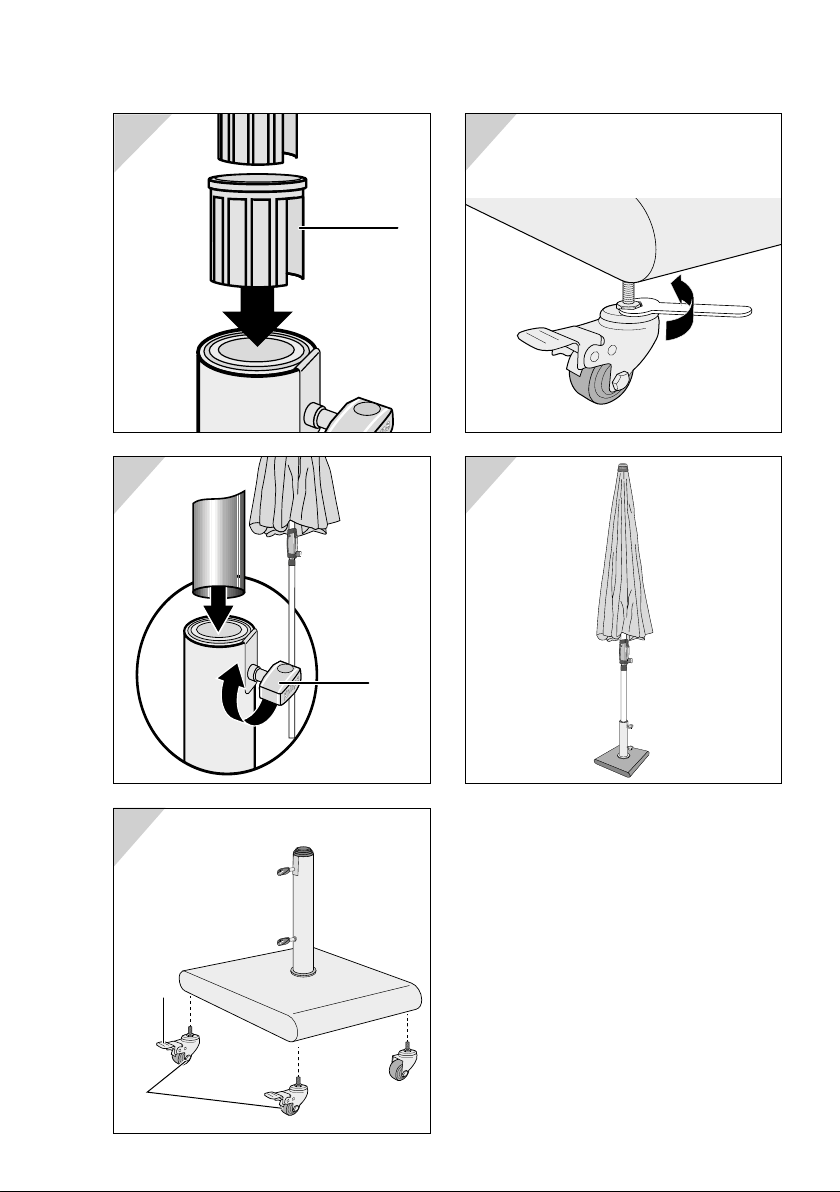

1. Benötigte Einsätze 7in das Standrohr 8

stecken (siehe Bild C).

Das im Rohrinneren hinter der Kne-

belschraube 6befindliche Spann-

blech muss in die Kerbe 9der Ein-

sätze 7gedrückt sein (siehe Bild D).

2. Schirmstock einsetzen und Knebel-

schraube 6festdrehen (siehe Bild E).

Zuerst die obere, dann die untere

Knebelschraube festdrehen.

Rollen montieren

Voraussetzung: Es steckt kein Sonnen-

schirm im Standrohr.

1. Den Granitsockel anheben und auf ei-

ner seiner Seitenflächen hochkant ab-

stellen.

Granitsockel dabei von einer zwei-

ten Person festhalten lassen!

2. Vier Rollen 11 in die Gewinde an der

Unterseite des Granitsockels ver-

schrauben (siehe Bild F und G).

3. Granitsockel an der gewünschten

Stelle platzieren.

4. Die Feststeller 12 herunterdrücken,

um ein Wegrollen des Granitsockels

zu verhindern.

5. Untere Knebelschraube 6und ggf.

obere Knebelschraube gegen den

Uhrzeigersinn lösen (siehe Bild E).

6. Schirmstock einsetzen und obere so-

wie untere Knebelschraube 6im Uhr-

zeigersinn wieder anziehen.

7. Bitte beachten: Schirmstock min-

destens 200 mm tief einstecken, am

besten jedoch so weit, wie es geht,

damit er von beiden Knebelschrauben

festgehalten werden kann.

Standort wechseln

Voraussetzung: Es steckt kein Sonnen-

schirm im Standrohr.

1. Die Feststeller 12 lösen und auf den

Rollen bis zum gewünschten Standort

bewegen.

2. Die Feststeller wieder herunterdrücken

und Sonnenschirm wieder einsetzen.

Pflege + Lagerung

Der Granitsockel ist wartungsfrei. Even-

tuelle Schmutzablagerungen können Sie

mit etwas warmer Seifenlauge entfer-

nen. Verwenden Sie keine aggressiven

chemischen Reiniger oder Flüssigkeiten,

Lösungen, scheuernde Substanzen oder

Gegenstände, Bleichmittel, Hochdruck-

reiniger und starke Reinigungsmittel.

Alle Schraubverbindungen (Rollen, Griff)

regelmäßig auf festen Sitz kontrollieren

und bei Bedarf nachziehen.

Granitsockel mit Rollsystem bei Nicht-

gebrauch, z. B. über Winter, trocken und

frostfrei lagern.

Garantie

Die Garantiefrist für diesen Artikel beträgt

36 Monate.

Sollten Sie während dieser Zeit einen

Defekt feststellen, wenden Sie sich bitte

an Ihren Händler. Damit wir Ihnen schnell

helfen können, bewahren Sie bitte den

Kaufbeleg auf und nennen Sie uns den

Modellnamen und die Artikelnummer.

Granit ist ein Naturprodukt, welches

Farbdifferenzen und Oberflächen Unre-

gelmäßigkeiten aufweisen kann.

Abweichungen in Struktur und Farbe

zwischen Teilen einer Lieferung oder

gegenüber anderen Granitplatten aus

dem gleichen Material bleiben vorbehalten,

soweit diese in der Natur der verwendeten

Materialien liegen und handelsüblich sind.

Derartige Umstände stellen keine Mängel

dar und berechtigen den Kunden nicht zur

Geltendmachung von Garantierechten.

Von der Garantie ausgeschlossen sind:

– Veränderung bzw. Verwitterung der

Oberfläche. Dies ist normaler Ver-

schleiß und lässt sich nicht verhindern

oder verringern;

– Schäden durch nicht-bestimmungs-

gemäßen Gebrauch (z. B. gewerbliche

Nutzung);

– Schäden durch bauliche Veränderun-

gen an dem Artikel.

Service

Liebe Kundin, lieber Kunde,

obwohl wir unsere Artikel vor der Auslie-

ferung einer eingehenden Endkontrolle

unterziehen, kann es vorkommen, dass

einmal ein Zubehörteil fehlt oder dass ein

Teil während des Transports beschädigt

wurde. Wenden Sie sich in diesem Fall an

unsere Hotline und nennen Sie uns den

Modellnamen und die Artikelnummer.

Hotline

Sie erreichen uns

Mo. bis Do. von 8:00 bis 16:00 Uhr

Fr. von 8:00 bis 12:00 Uhr

unter der Telefonnummer

in Österreich (07722) 63205-0

in Deutschland (08571) 9122-0

in Tschechien (0386) 301615

in Polen (0660) 460460

in Slowenien (0615) 405673

in Kroatien (0615) 405673

in Ungarn +43 (0) 7722 63205107

in Russland (095) 6470389

Adresse

doppler

E. Doppler & Co GmbH

Schloßstraße 24

A-5280 Braunau am Inn

www.dopplerschirme.com

Technische Daten

Artikelnummer: 85897KN40GG

Höhe in cm, ca.: 14

Breite in cm, ca.: 48

Länge in cm, ca.: 48

Gewicht in kg, ca.: 40

Artikelnummer: 85897KN50GG

Höhe in cm, ca.: 14

Breite in cm, ca.: 55

Länge in cm, ca.: 55

Gewicht in kg, ca.: 50

Alle Angaben sind Zirka-Werte.

Technische Änderungen vorbehalten.

Congratulations –

with your new granite base from Knirps,

you have purchased a product of the

highest quality. And you will see: The

longer you enjoy its benefits, the more

fun you will have with it. With more than

200 million articles produced, Knirps is

one of the leading manufacturers around

the world. Sophisticated technology and

careful material selection are a matter of

course for us.

And all that remains now is to hope that

you savour many sunny days with your

new OASIS product – or quite simply: re-

laxation at its finest!

Knirps Granite Base –

Assembly instructions and

user manual

Carefully read through the

complete assembly instruc-

tions and user manual, parti-

cularly the safety instructions. Failure to

heed this instruction may result in seve-

re injury or damage to the granite base.

Hold onto the assembly instructions and

user manual for future reference or in or-

der to pass it on to third parties.

Your safety

Please observe the following

safety instructions. The manu-

facturer is not liable for dama-

ge as the result of failure to

comply.

The granite base is not a children’s toy.

Children could crush their fingers or feet.

The granite base is very heavy. It must

always be transported by 2 persons.

The granite base should be erected by a

competent adult.

Never leave the granite base unattended

when it is in an upright position – if it falls

over, it could result in severe injury.

Keep in mind that, depending on wind in-

tensity and diameter of the sun shade,

this granite base may also be too “light”.

Make sure that the sun shade is closed

in the event of incoming wind.

Proper use

Depending on the model, the granite ba-

se is suitable as a stand for sun shades

with a pole diameter of no more than

60 mm.

The granite base is intended for dome-

stic use only. It is not suitable for com-

mercial use.

Before you use the granite base, please

first carefully read through the safety ins-

tructions. Only in this way, will you be ab-

le to use the granite base in a safe and

reliable manner.

It is imperative that you observe the nati-

onal regulations in force in your country

which also apply in addition to the regu-

lations in this assembly instructions and

user manual.

Mounting the stand tube

You will need:

– the enclosed socket wrench

– The help of 1 person

1. Lift the granite base and place it up-

right on one of its lateral surfaces.

Have a second person hold the

granite base!

2. Put the small rubber disc 1, the shim 2

and the snap ring 3over the screw 4.

3. Run the screw through the granite

base from the bottom (see Figure A).

4. Push the large rubber disc 5on the

top of the granite base over the th-

read of the screw 4(see Figure A).

5. Screw the threaded hole of the stand

tube 8onto the screw 4and tighten it.

6. Carefully tilt the granite base back to

the ground.

Using the inserts

Use the inserts 7that correspond to the

size of your sun shade’s pole.

1. Insert the required inserts 7in the

stand tube 8(see Figure C).

The clamping plate located inside the

tube behind the T-screw 6must be pu-

shed into the notch 9of the inserts 7

(see Figure D).

2. Insert the sun shade’s pole and tigh-

ten the T-screw 6(see Figure E).

First tighten the upper, then the lower

T-screw.

Mounting the wheels

Prerequisite: There is no sun shade in

the stand tube.

1. Lift the granite base and place it up-

right on one of its lateral surfaces.

Have a second person hold the

granite base!

2. Screw 4 wheels 11 into the threads

on the bottom of the granite base (see

Figure Fand G).

3. Place the granite base in the desired

position.

4. Push down the locking devices 12 to

prevent the granite base from rolling

away.

5. Loosen the bottom T-screw 6and, if

applicable, the upper T-screw by tur-

ning them anticlockwise (see Figure E).

6. Insert the sun shade’s pole and tigh-

ten the upper T-screw as well as the lo-

wer T-screw 6again by turning them

clockwise.

7. Please note: Insert the sun shade’s

pole at least 200 mm, ideally to

a depth that permits it to be held in

place by both T-screws.

Changing the location

Prerequisite: There is no sun shade in

the stand tube.

1. Release the locking devices 12 and

move the base to the desired location

on its wheels.

2. Push down the locking devices again

and replace the sunshade.

Care + storage

The granite base requires no mainte-

nance. You can remove any dirt deposits

with a small amount of soapy solution.

Do not use aggressive chemical cleaning

agents or fluids, solvents, abrasive sub-

stances or objects, bleaching agents,

high-pressure cleaners or strong

cleaning products.

Regularly check to make sure all scre-

wed connections (wheels, handle) are

secure and tighten them if needed.

When it is not in use, e.g. throughout win-

ter, store the granite base with its wheel

system in a dry and frost-free place.

Warranty

The warranty period for this product is

36 months.

If you discover a defect during this time,

please consult your vendor. To help us

assist you quickly, please be sure to hold

onto the proof of purchase and provide

us with the model name as well as the

article number.

Granite is a natural product whose colour

may vary and whose surfaces may exhi-

bit irregularities.

Differences in the structure and colour

between the parts of a delivery or compa-

red to other granite slabs from the same

material are reserved to the extent they

are attributed to the nature of the materi-

als used and customary in the trade.

Such circumstances do not constitute

defects and do not entitle customers to

assert warranty claims.

The warranty does not cover:

– Alteration or weathering of the sur-

face. This is normal wear and cannot

be prevented or reduced;

– damage as the result of improper use

(e.g. commercial use);

– Damage due to structural modifica-

tions to the product.

Service

Dear customer,

Although our products are subject to an

in-depth final inspection prior to being

shipped out, it is possible that an acces-

sory is missing or that a part sustains da-

mage while in transit. In such a case, ple-

ase contact our hotline and provide us

with the model name and article number.

Hotline

You can reach us

Mon. to Thurs. from 8 a.m. to 4 p.m.

Fr. from 8 a.m. to 12 p.m.

at the following phone numbers

in Austria (07722) 63205-0

in Germany (08571) 9122-0

in the Czech Republic (0386) 301615

in Poland (0660) 460460

in Slovenia (0615) 405673

in Croatia (0615) 405673

in Hungary +43 (0) 7722 63205107

in Russia (095) 6470389

Address

doppler

E. Doppler & Co GmbH

Schloßstraße 24

A-5280 Braunau am Inn

www.dopplerschirme.com

Technical data

Article number: 85897KN40GG

Height in cm, approx.: 14

Width in cm, approx.: 48

Length in cm, approx.: 48

Weight in kg, approx.: 40

Article number: 85897KN50GG

Height in cm, approx.: 14

Width in cm, approx.: 55

Length in cm, approx.: 55

Weight in kg, approx.: 50

All data are approximate values.

Technical changes reserved.

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels Knirps Support et étagère

Knirps

Knirps 85897KN25 Manuel utilisateur

Manuels Support et étagère populaires d'autres marques

Salamander

Salamander Acadia AC/W/L400/WH Manuel utilisateur

Fohhn

Fohhn VAT-09 Guide de l'utilisateur

ricoo

ricoo FS0522 Manuel utilisateur

AMSOIL

AMSOIL BMK-22 Guide rapide

Kargo Master

Kargo Master 48220 Manuel utilisateur

Milestone AV Technologies

Milestone AV Technologies SIMPLICITY SLF2 Manuel utilisateur

ricoo

ricoo S1222 Manuel utilisateur

Ready-Set-Mount

Ready-Set-Mount RSMCM602 Manuel utilisateur

VidaBox

VidaBox VB MNT FFS2 Manuel utilisateur

Welch Allyn

Welch Allyn 48960 Manuel utilisateur

Arkon

Arkon CM035-ST-2 Manuel utilisateur

PROEL

PROEL PLWIN60C Manuel utilisateur

Agilent Technologies

Agilent Technologies E2609B Manuel utilisateur

Mustang

Mustang MV-ARM4 Manuel utilisateur

Mounting Solutions

Mounting Solutions WRM-320 Manuel utilisateur

Pyle

Pyle PMKSPAD1 Manuel utilisateur

ShelterIt

ShelterIt 21208 Manuel utilisateur

SPL

SPL RackPack?4 1040 Manuel utilisateur
