AVA 60/90
SMART
Dunstabzugshaube
Cooker hood
Campana extractora
Hotte aspirante
Cappa aspirante
10041167 10041168 10041169 10041170
3
DE
Sehr geehrter Kunde,
wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie
die folgenden Hinweise sorgfältig durch und befolgen Sie
diese, um möglichen Schäden vorzubeugen. Für Schäden,
die durch Missachtung der Hinweise und unsachgemäßen
Gebrauch entstehen, übernehmen wir keine Haftung.
Scannen Sie den folgenden QR-Code, um Zugri auf die
aktuellste Bedienungsanleitung und weitere Informationen
rund um das Produkt zu erhalten.
INHALTSVERZEICHNIS
Technische Daten 4
Sicherheitshinweise 4
Installation 6
Wandmontage 7
Informationen zum Luftstrom 11
Aktivkohlelter einbauen (optional) 12
Inbetriebnahme 13
Bedienung 14
Hinweise zum Umweltschutz 15
Gerätesteuerung per Smartphone 16
Reinigung und Wartung 18
Demontage der Dunstabzugshaube 20
Fehlerbehebung 21
Hinweise zur Entsorgung 22
Konformitätserklärung 22
Spezielle Entsorgungshinweise für Verbraucher in Deutschland 23
Produktdatenblatt 25
English 27
Français 49
Español 71
Italiano 93
Nederlands
4
DE
TECHNISCHE DATEN
Artikelnummer 10041167, 10041168 10041169, 10041170
WiFi-Standard 802.11 b/g/n
WiFi-Frequenz 2,4 GHz
WiFi-Sendeleistung (max.) < 20 dBm
Stromversorgung 220-240 V ~ 50/60 Hz
Hinweis: Zu dieser Dunstabzugshaube können Sie unter der Artikelnummer
10030727 zusätzlich einen Aktivkohlelter erwerben. Besuchen Sie dafür unsere
Webseite: www.klarstein.de
SICHERHEITSHINWEISE
• Lesen Sie sich alle Hinweise vor der Benutzung sorgfältig durch und bewahren
Sie die Bedienungsanleitung zum späteren Nachschlagen gut auf.
• Die Montagearbeiten dürfen nur von einer Elektrofachkraft oder einer
qualizierten Person durchgeführt werden. Bevor Sie die Dunstabzugshaube
verwenden, stellen Sie sicher, dass die Spannung (V) und die auf der
Dunstabzugshaube angegebene Frequenz (Hz) der Spannung und Frequenz
der Stromversorgung in Ihrem Haushalt entsprechen.
• Für Schäden, die durch unsachgemäßen Gebrauch und unsachgemäße
Installation entstehen, übernehmen wir keine Haftung.
• Kinder unter 8 Jahren dürfen die Dunstabzugshaube nicht benutzen.
• Das Gerät ist nicht für den kommerziellen Gebrauch, sondern nur für den
Gebrauch im Haushalt und in ähnlichen Umgebungen vorgesehen.
• Reinigen Sie das Gerät und den Filter regelmäßig, damit das Gerät immer
ezient arbeitet.
• Ziehen Sie vor der Reinigung immer den Stecker aus der Steckdose.
• Reinigen Sie das Gerät genau wie in der Bedienungsanleitung angegeben.
• Verwenden Sie unter der Abzugshaube kein oenes Feuer.
• Falls das Gerät nicht normal funktioniert, wenden Sie sich an den Hersteller
oder einen Fachbetrieb.
• Kinder ab 8 Jahren, psychisch, sensorisch und körperlich eingeschränkte
Menschen dürfen das Gerät nur benutzen, wenn sie vorher von einer für
sie verantwortlichen Aufsichtsperson ausführlich mit den Funktionen und
den Sicherheitsvorkehrungen vertraut gemacht wurden und die damit
verbundenen Risiken verstehen.
• Falls das Netzkabel oder der Stecker beschädigt sind, müssen sie vom
Hersteller, einem autorisierten Fachbetrieb oder einer ähnlich qualizierten
Person ersetzt werden.
• Wenn die Dunstabzugshaube mit Herden verwendet wird, die Gas oder
andere Brennstoe verbrennen, muss eine ausreichende Belüftung des
Raumes vorhanden sein.
5
DE
• Flambieren Sie nicht unter der Abzugshaube.
• Achtung: Die Geräteober äche kann während des Betriebs heiß werden.
Wichtige Hinweise zur Installation
• Die Luft darf nicht in einen Abzug abgeleitet werden, der zum Absaugen von
Rauchgasen von Gas- oder anderen Brennsto en verwendet wird (gilt nicht
für Geräte, die nur die Luft in den Raum zurückführen).
• Beachten Sie alle regionalen Vorschriften zum Einbau von Entlüftungsanlagen.
Wichtige Hinweise zum Abluftbetrieb
WARNUNG
Vergiftungsgefahr durch zurückgesaugte Abgase! Betreiben Sie
das Gerät nicht im Abluftbetrieb, wenn es zusammen mit einer
raumluftabhängigen Feuerstätte betrieben wird und keine
ausreichende Luftzirkulation garantiert wird.
Raumluftabhängige Feuerstätten wie Gas-, Öl-, Holz- oder Kohleheizungen, Boiler
oder Durchlauferhitzer beziehen die Luft aus dem Raum und führen sie durch
ein Abluftrohr oder einen Kamin ins Freie. Im Abluftbetrieb wird der Küche und
den benachbarten Räumen Luft entzogen. Ohne ausreichende Zuluft entsteht
ein Unterdruck. Giftige Gase aus dem Kamin oder Abluftrohr können dabei in die
Wohnräume zurückgesaugt werden.
• Achten Sie darauf, dass ausreichend Frischluftzufuhr garantiert ist und die Luft
zirkulieren kann.
• Ein Zuluft-/Abluftmauerkasten reicht nicht aus, um die Einhaltung des
Grenzwertes sicherzustellen.
Ein gefahrloser Betrieb ist nur dann möglich, wenn der Unterdruck am
Standort der Feuerstätte 4 Pa (0,04 mbar) nicht überschreitet. Das erreichen
Sie, wenn durch nicht-verschließbare Ö nungen in Türen und Fenstern in
Verbindung mit einem Zuluft- / Abluftmauerkasten die zur Verbrennung
benötigte Luft nachströmen kann. Lassen Sie sich in jedem Fall von einem
Schornsteinfegermeister beraten und den gesamten Lüftungsverbund des Hauses
beurteilen. Er kann ihnen gegebenenfalls die nötigen Maßnahme zur Belüftung
nennen.
Wird die Dunstabzugshaube ausschließlich im Umluftbetrieb eingesetzt, ist der
Betrieb ohne Einschränkung möglich.
Wichtige Hinweis zur Demontage des Geräts
• Die Demontage gleicht der Installation/Montage in umgekehrter Reihenfolge.
• Nehmen Sie sich bei der Demontage eine zweite Person zu Hilfe, um
Verletzungen zu vermeiden.
6
DE
INSTALLATION
Wichtige Informationen vor der Installation des Geräts
• Reinigen Sie die Umgebung vor und nach der Installation gründlich, damit bei
der Inbetriebnahme kein Staub oder Bauschutt angesaugt werden kann.
• Stellen Sie das Gerät ausschließlich an einem geeigneten Ort auf.
• Prüfen Sie die Wand auf deren Tragfähigkeit.
• Prüfen Sie die Verlegung von elektrischen und sonstigen Leitungen an und in
der Wand oder Decke, damit diese nicht angebohrt werden.
• Überprüfen Sie den Zustand und die Tragfähigkeit der elektrischen Leitungen.
• Die Installation des Gerätes durch eine Fachkraft wird empfohlen.
• Die Abzugshaube sollte in einer Höhe von 65-75 cm über dem Kochfeld
angebracht werden. Halten Sie beim Einbau den Mindestabstand
zwischen Kochfeld und Dunstabzugshaube genau ein und befolgen Sie die
Beschreibung der Arbeitsschritte im Abschnitt „Wandmontage“ und alle
weiteren Hinweise.
Installation mit Abluftönung nach Außen
• Bei der Ausführung mit Abluft ins Freie werden die Dämpfe über einen am
Anschlussring befestigten Abluftschlauch abgesaugt.
• Der Durchmesser des Abluftschlauches muss dem Durchmesser des
Anschlussringes entsprechen.
• Der Abluftschlauch darf nicht zusammen mit Gasleitungen, Warmluftleitungen
usw. durch einen Schacht geführt werden.
• Führen Sie den Abluftschlauch möglichst gerade von der Haube weg. Die
maximal zulässige Biegung nach außen beträgt 120°.
• Falls eine Rauchrückschlagklappe verwendet wird oder geplant ist, ist zu
prüfen, ob diese nach der Montage des Abluftschlauches frei önen und
schließen kann.
• Die Dunstabzugshaube kann mit einer (oben) oder zwei (oben und hinten)
Abzugsönungen ausgestattet sein. In der Regel wird die Dunstabzugshaube
zunächst für die Nutzung der oberen Dunstabzugsönung als
Dunstabzugshaube ausgerüstet.
• Die nicht benötigten Önungen sind mit einer Kunststoabdeckung versehen.
Diese Kunststoabdeckung kann durch Drehen gegen den Uhrzeigersinn
leicht abgenommen und optional an einer anderen, nicht benötigten Önung
angebracht werden.
Verwendung der Dunstabzugshaube als Ablufthaube (mit Abluft ins Freie):
• Wenn die Dunstabzugshaube werkseitig mit einem Kohlelter ausgestattet
ist, muss dieser für den Abluftbetrieb entfernt werden. Der Einsatz ist nur
sinnvoll, wenn Sie Ihre Dunstabzugshaube im Umluftbetrieb betreiben.
7
DE
Umrüstung der Dunstabzugshaube in eine Umlufthaube:
• Wenn Sie die Dunstabzugshaube als Umlufthaube nutzen möchten, müssen
Sie den/die Aktivkohlelter vor der Nutzung der Haube am Lüftermotor
montieren. Falls nicht im Lieferumfang enthalten, müssen Sie den/die
Aktivkohlelter über den Lieferanten Ihrer Dunstabzugshaube beziehen.
WANDMONTAGE
Stromanschluss
• Schließen Sie das Gerät erst dann an das Stromnetz an, wenn es
ordnungsgemäß installiert wurde.
• Installieren Sie das Gerät niemals, wenn die Angaben auf dem Typenschild (V)
nicht mit Ihrer Netzspannung übereinstimmen.Das Typenschild bendet sich
im Inneren des Geräts, hinter dem Fettlter.
• Wenn die Dunstabzugshaube mit einem Normstecker ausgestattet ist,
schließen Sie diesen an eine leicht zugängliche Normsteckdose an.
• Ist das Gerät nicht mit einem Anschlussstecker ausgestattet, muss ein
zweipoliger, normgerechter Schalter mit einem Kontaktabstand von 3 mm
von einer autorisierten Fachkraft an einer leicht zugänglichen Stelle installiert
werden.
• Wenn die Dunstabzugshaube an das Stromnetz angeschlossen ist, leuchten
alle Kontrollleuchten kurz auf und die Dunstabzugshaube schaltet in den
Standby-Modus (begleitet von einem Signalton).
Installation mit Abluft (Abzug außen):
Hinweis: Wenn Sie die Schrauben oder die Befestigungsvorrichtung nicht
gemäß dieser Anleitung anbringen, kann dies zu elektrischen Gefahren führen.
Hinweis: Beachten Sie die Sicherheitshinweise zur Bedienung des Gerätes,
wenn die Luft nach außen abgeführt wird. Wenn die Dunstabzugshaube
gleichzeitig mit einem Gerät in Betrieb ist, das seine Energie aus einer anderen
Quelle als Strom bezieht, darf der Unterdruck im Raum 4 Pa nicht übersteigen
(4 x 10-5 Bar).
8
DE

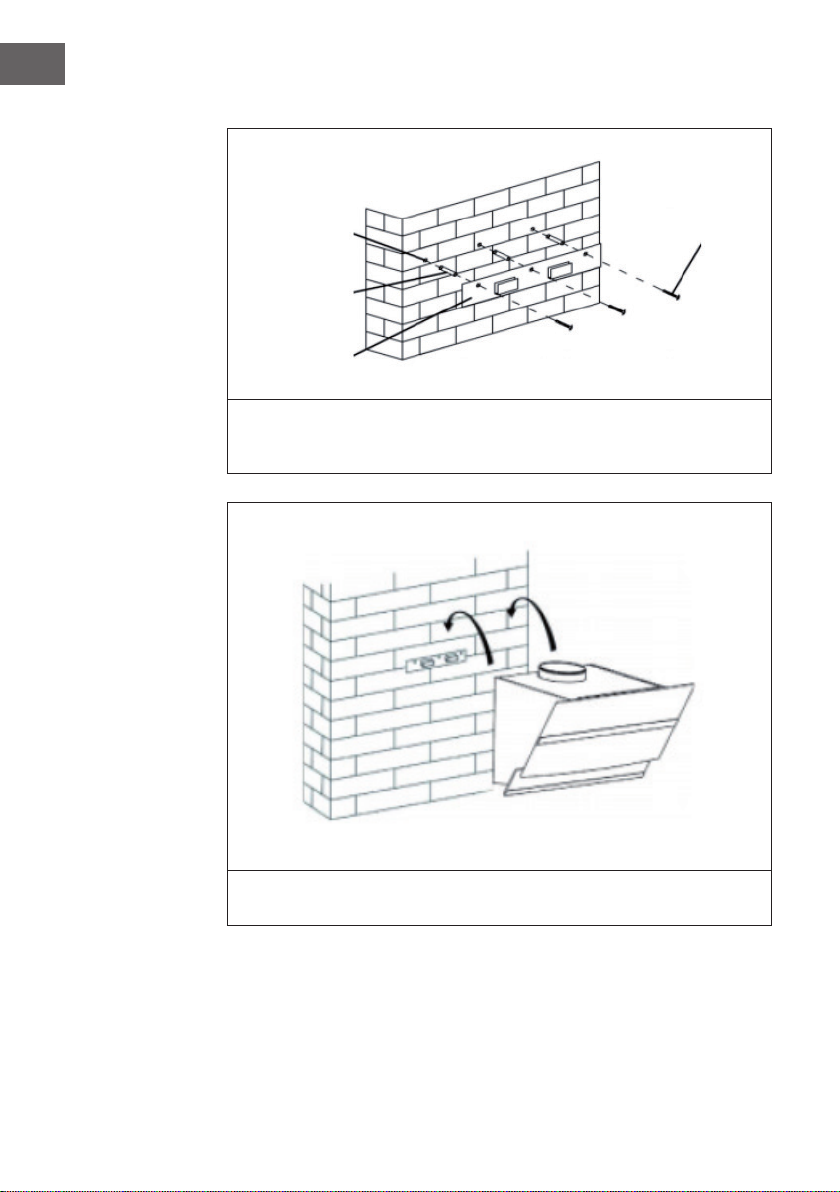

Montage der Dunstabzugshaube
• Bohren Sie 3 x 8 mm Löcher für die Wandhalterung.
• Befestigen Sie die Halterung mit Dübeln und Schrauben an der Wand und
ziehen Sie diese fest.
• Heben Sie die Dunstabzugshaube an und hängen Sie diese an der
Wandhalterung auf.
Wandlöcher
Schraube
(4 x 30 mm)
Dübel
Wandhalterung
9
DE

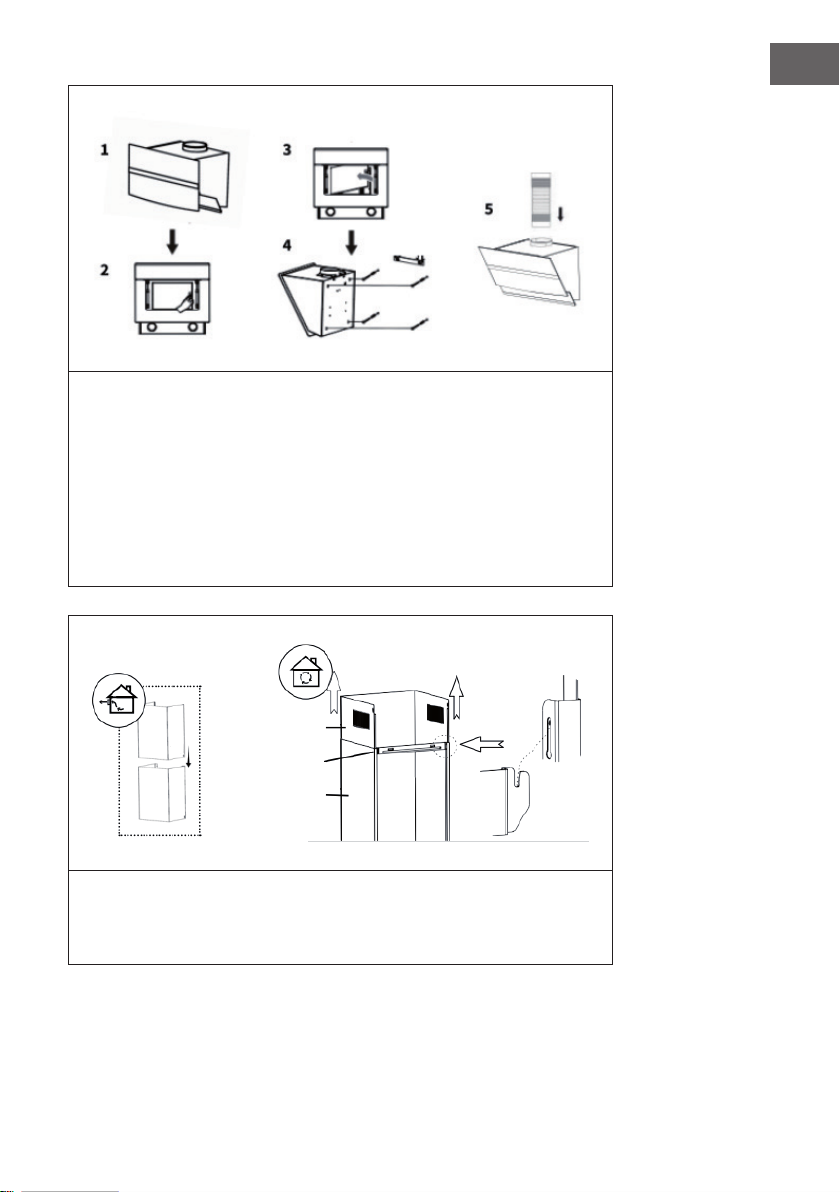

• Önen Sie die Glasabdeckung (1) und entfernen Sie den Metallfettlter
(2-3). Markieren Sie die vier Montagelöcher von der Innenseite der
Dunstabzugshaube aus.
• Nehmen Sie die Dunstabzugshaube wieder ab. Bohren Sie an den
markierten Stellen vier Löcher mit einem Durchmesser von 8 mm in die
Wand und stecken Sie Dübel in die Löcher hinein.
• Hängen Sie die Dunstabzugshaube an der Wandhalterung auf und
befestigen Sie diese mit den Schrauben von der Innenseite der
Dunstabzugshaube aus an den Dübeln (4).
• Befestigen Sie den Abluftschlauch am Auslass (5).
• Schieben Sie den oberen Teil des Schachts in den unteren Teil hinein. Achten
Sie dabei auf die Position der Belüftungsönungen je nach Verwendung für
Abluft oder Umluft (siehe Abbildung).
• Befestigen Sie die Schachthalterung am unteren/äußeren Teil des Schachts.
Oberer/innerer
Teil des Schachts
SchachthalterungSchachthalterung
Unterer/äußerer
Teil des Schachts
10
DE

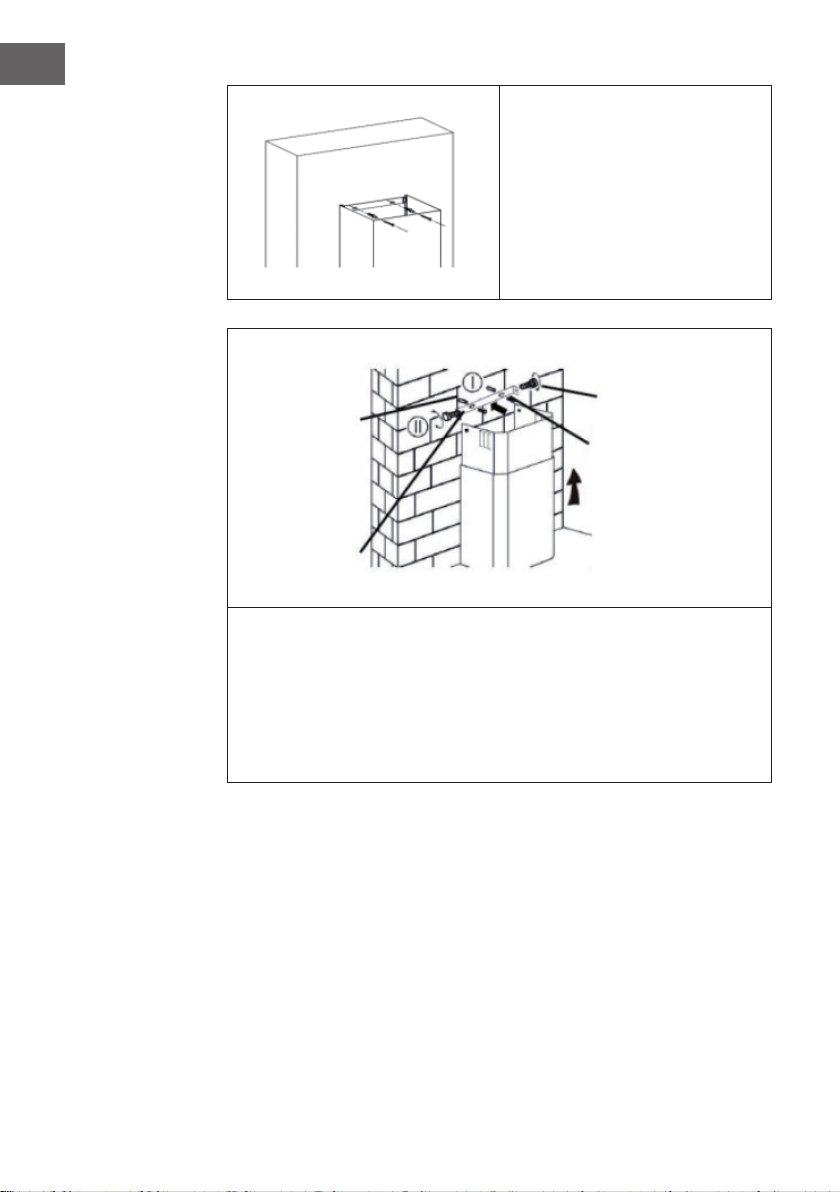

• Setzen Sie den Schacht auf das
Gehäuse der Dunstabzugshaube.
• Markieren Sie die Montagelöcher
an der Wand und und bohren Sie
an den Markierungen die Löcher
vor.
• Befestigen Sie die untere
Schachthalterung mit 2 Dübeln
und Schrauben (4 mm x 30 mm)
an der Wand.
• Ziehen Sie den oberen/inneren Teil des Schachts auf die gewünschte
Höhe nach oben. Markieren Sie die Montagelöcher für die obere
Schachthalterung an der Wand und bohren Sie die Löcher an den
markierten Stellen vor.
• Befestigen Sie die obere Schachthalterung mit 2 Dübeln und 2 Schrauben
(4 x 30 mm) in den vorgebohrten Löchern an der Wand.
• Befestigen Sie den oberen/inneren Teil des Schachts mit 2 Schrauben
(4 x 8 mm) an der Halterung.
Dübel
Schachthalterung
Schraube
(4 mm x 8 mm)
Schraube
(4 mm x 30 mm)
Ce manuel convient aux modèles suivants
5
Table des matières
Langues :
Autres manuels Klarstein hotte de ventilation
Klarstein
Klarstein LIMELIGHT 120 Manuel utilisateur
Klarstein
Klarstein Valeria Manuel utilisateur
Klarstein
Klarstein HIGH LINE 10033053 Manuel utilisateur
Klarstein
Klarstein Valeria Brilliant Manuel utilisateur
Klarstein
Klarstein 10033116 Manuel utilisateur
Klarstein
Klarstein ALESSIA Manuel utilisateur
Klarstein
Klarstein Alina Series Manuel utilisateur
Klarstein
Klarstein ATHENA ALESSIA Manuel utilisateur
Klarstein
Klarstein 10031681 Manuel utilisateur
Klarstein
Klarstein LUMIERA 10034467 Manuel utilisateur
Klarstein
Klarstein alchemist Manuel utilisateur
Klarstein
Klarstein 10030822 Manuel utilisateur
Klarstein
Klarstein Royal Flush Eco Manuel utilisateur
Klarstein
Klarstein ISABELLA Manuel utilisateur
Klarstein
Klarstein ELIANA Manuel utilisateur
Klarstein
Klarstein Royal Flush Eco Manuel utilisateur
Klarstein
Klarstein ZELDA Manuel utilisateur
Klarstein
Klarstein TR60WS Manuel utilisateur
Klarstein
Klarstein Ilona Brilliant Manuel utilisateur
Klarstein
Klarstein 10031992 Manuel utilisateur
