Klarstein 10031995 Manuel utilisateur

10031995

Dunstabzugshaube

Range Hood

Campana extractora

Hotte aspirante

Cappa aspirante

Sehr geehrter Kunde,

wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie die folgenden Hinweise

sorgfältig durch und befolgen Sie diese, um möglichen Schäden vorzubeugen. Für

Schäden, die durch Missachtung der Hinweise und unsachgemäßen Gebrauch

entstehen, übernehmen wir keine Haftung.

INHALTSVERZEICHNIS

Technische Daten 3

Konformitätserklärung 3

Sicherheitshinweise4

Gerät und Tastenfunktionen5

Installation6

Hinweise zur Entsorgung10

TECHNISCHE DATEN

Artikelnummer 10031995

Stromversorgung 220-240 V ~ 50-60 Hz

KONFORMITÄTSERKLÄRUNG

Hersteller:

Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland.

Dieses Produkt entspricht den folgenden Europäischen

Richtlinien:

2014/30/EU (EMV)

2014/35/EU (LVD)

2011/65/EU (RoHS)

2009/125/EG (ErP)

English 11

Español 19

Français 27

Italiano 35

SICHERHEITSHINWEISE

Wichtige Hinweise zum Abluftbetrieb

WARNUNG

Vergiftungsgefahr durch zurückgesaugte Abgase! Betreiben Sie das

Gerät nicht im Abluftbetrieb, wenn es zusammen mit einer

raumluftabhängigen Feuerstätte betrieben wird und keine ausreichende

Luftzirkulation garantiert wird.

Raumluftabhängige Feuerstätten, wie Gas-, Öl-, Holz- oder Kohleheizungen, Boiler

oder Durchlauferhitzer) beziehen die Luft aus dem Raum und führen Sie durch ein

Abluftrohr oder eine Kamin ins Freie. Im Abluftbetrieb wird der Küche und den

benachbarten Räumen Luft entzogen, ohne ausreichende Zuluft entsteht ein Unterdruck.

Giftige Gase aus dem Kamin oder Abluftrohr können dabei in die Wohnräume

zurückgesaugt werden.

• Achten Sie darauf, dass ausreichend Frischluftzufuhr garantiert ist und die Luft

zirkulieren kann.

• Ein Zuluft-/Abluftmauerkasten reicht nicht aus, um die Einhaltung des Grenzwertes

sicherzustellen.

Ein gefahrloser Betrieb ist nur dann möglich, wenn der Unterdruck am Standort der

Feuerstätte 4 Pa (0,04 mbar) nicht überschreitet. Das erreichen Sie wenn durch nicht-

verschließbare Öffnungen in Türen und Fenstern, in Verbindung mit einem Zuluft- /

Abluftmauerkasten die zur Verbrennung benötigte Luft nachströmen kann. Lassen

Sie sich in jedem Fall von einem Schornsteinfegermeister beraten und den gesamten

Lüftungsverbund des Hauses beurteilen. Er kann ihnen gegebenenfalls die nötigen

Maßnahme zur Belüftung nennen.

Wird die Dunstabzugshaube ausschließlich im Umluftbetrieb eingesetzt, ist der Betrieb

ohne Einschränkung möglich.

WARNUNG

Brandgefahr durch Funken ug! Installieren Sie die Abzugshaube nur

über einer Feuerstätte für feste Brennstoffe (wie z.B. Holz oder Kohle),

wenn eine geschlossene, nicht abnehmbare Abdeckung vorhanden ist.

GERÄT UND TASTENFUNKTIONEN

Tastenfunktionen

POWER: Drücken Sie die Taste, um das Gerät ein- oder

auszuschalten. Diese Taste schaltet den Motor aber

nicht das Licht aus. Halten Sie die Taste 3 Sekunden

lang gedrückt, um den Abzug zu öffnen oder zu

schließen. So erreichen Sie bei der Reinigung alle

Oberächen, während das Gerät aus ist. Wenn die

Taste rot leuchtet, bendet sich das Gerät im Standby-

Modus. Leuchtet sie weiß, ist das Gerät eingeschaltet.

NIEDRIGE GESCHWINDIGKEIT

MITTLERE GESCHWINDIGKEIT

HOHE GESCHWINDIGKEIT

LICHT: Halten Sie die Taste länger gedrückt, um die

Lichtintensität anzupassen.

WARTUNG:

Nach dem Drücken dieser Taste wird die obere

Glasabdeckung zum Reinigen oder Wechseln des

Filters vollständig geöffnet, während die Beleuchtung

ein- oder ausgeschaltet werden kann. Nach der

Wartung drücken Sie erneut die Taste, dann wird die

obere Abdeckung geschlossen.

Schutzlm in

Pfeilrichtung

abziehen

INSTALLATION

Schritt 1

Suchen Sie sich einen passenden Ort auf, an dem die Haube gut aufgehängt werden

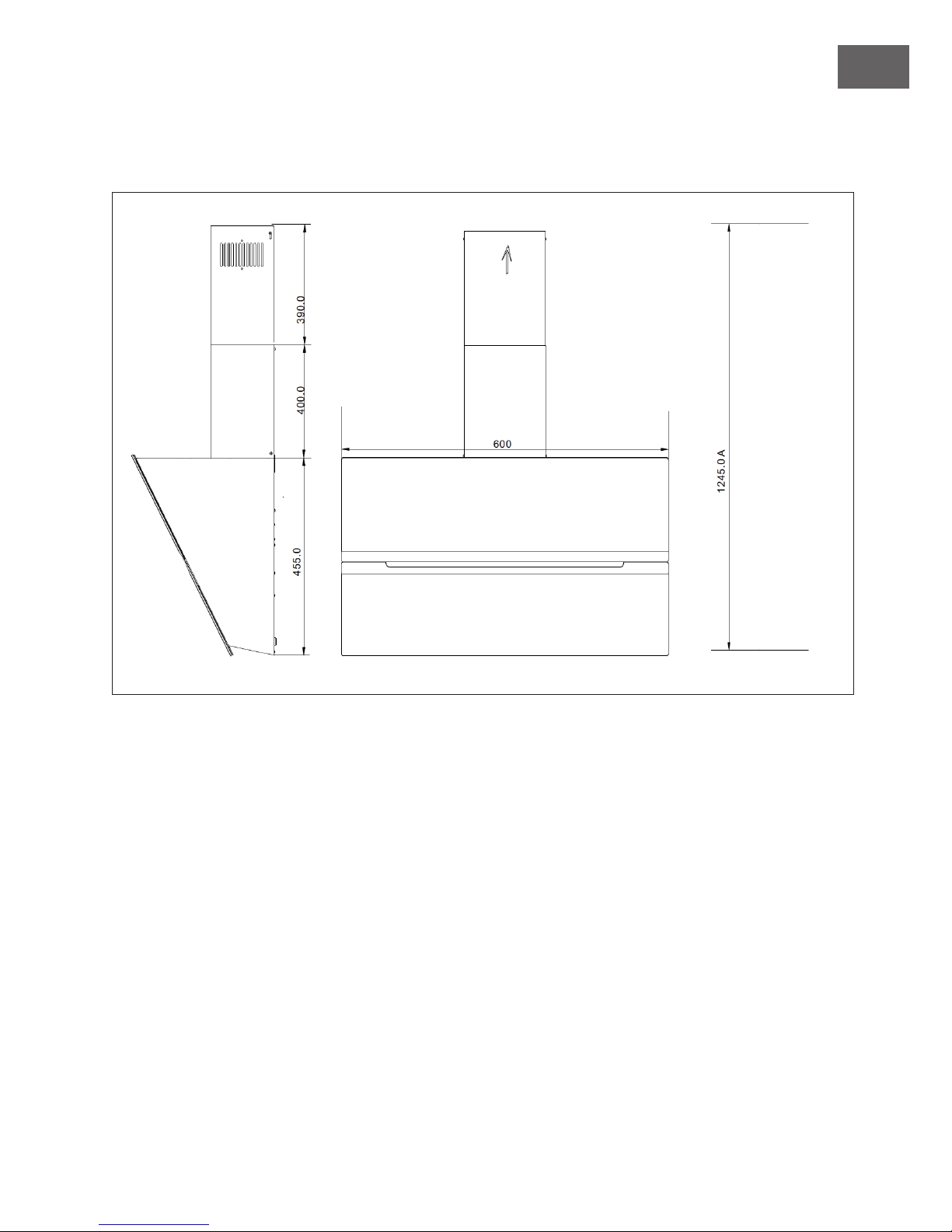

kann. Die Wand muss eben sein. Beachten Sie die folgenden Installationsdiagramme

bezüglich Abmessungen und Bohrlöchern. Hinweis: Die Höhe des Abluftrohrs und des

Innenkamins kann angepasst werden.

Befestigung

Innenkamin

Außenkamin

Haken

Schritt 2

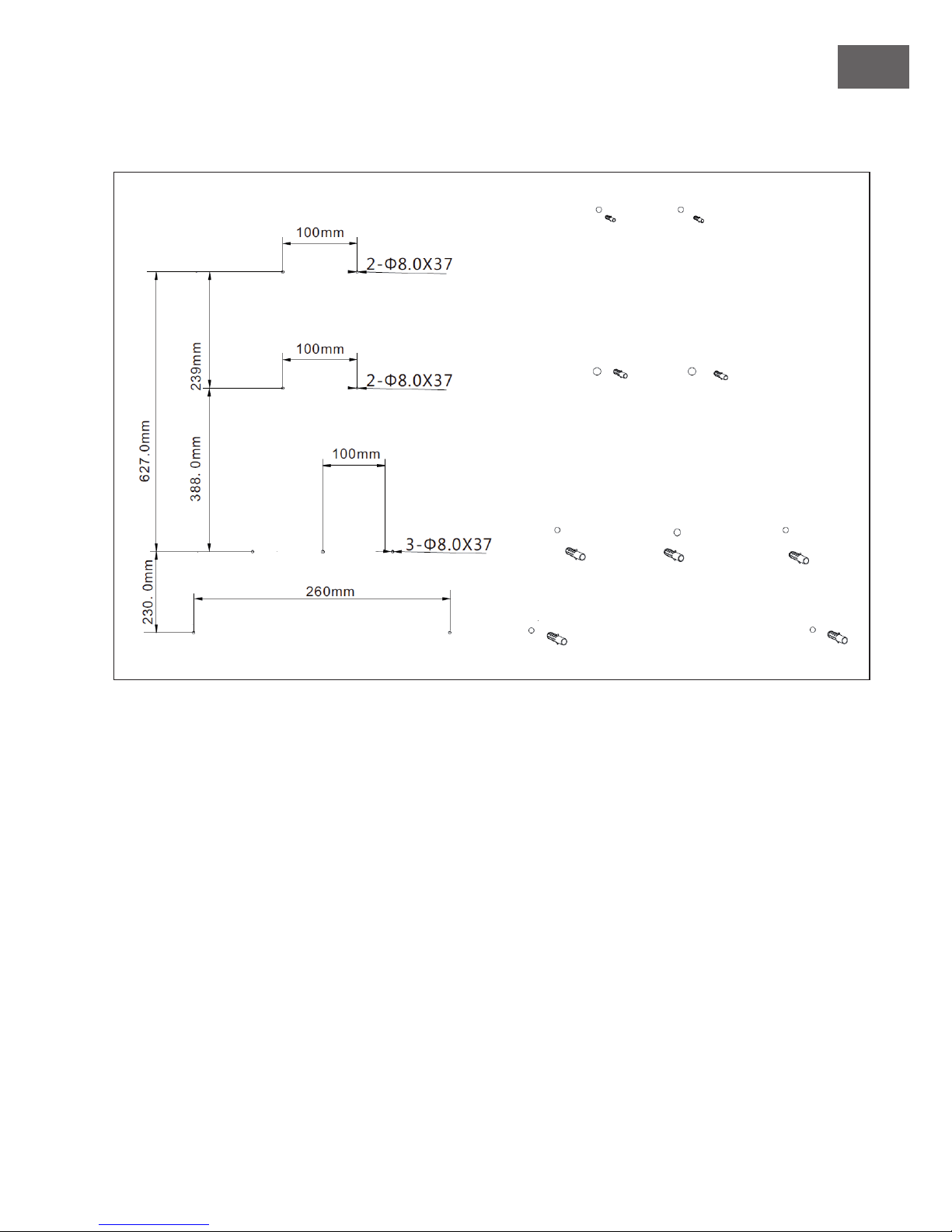

Befestigen Sie die Dübel in den Bohrlöchern. Setzen Sie die Bohrlöcher wie folgt:

(anpassbar)

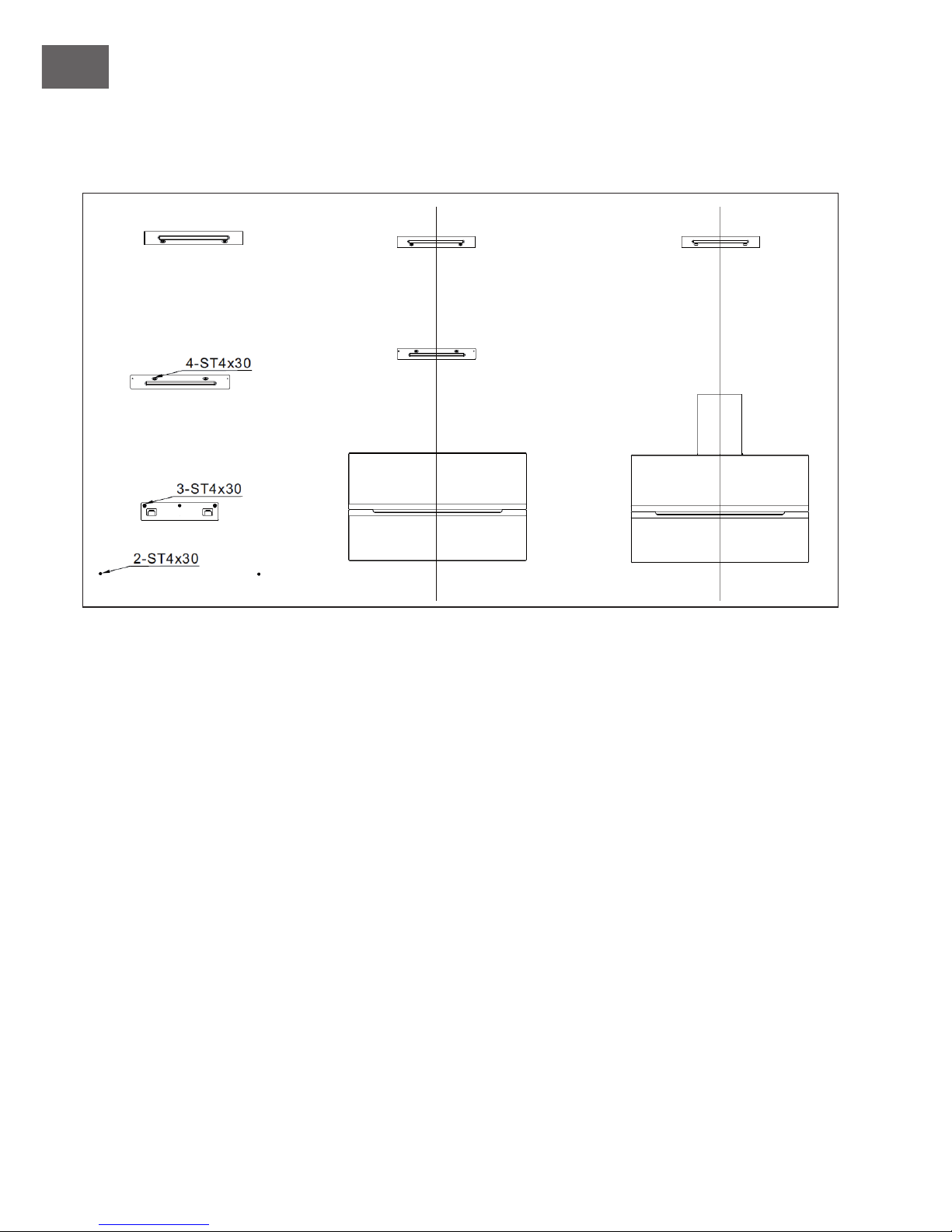

Schritt 3

Schrauben Sie den Haken und die Befestigungen mit einem Schraubenzieher und den

entsprechenden Schrauben (siehe Diagramm) fest.

Schritt 4

Hängen Sie die Haube an den Haken und versichern Sie sich, dass sie fest auf dem

Haken sitzt.

Schritt 5

Befestigen Sie das Abluftrohr und den Außenkamin auf der Abzugshaube und

versichern Sie sich dass beide Teile fest sitzen.

Schritt 6

Ziehen Sie den Innenkamin auf die gewünschte Höhe aus und befestigen Sie ihn mit

Schrauben am Außenkamin. Versichern Sie sich zum Schluss, dass er fest sitzt.

HINWEISE ZUR ENTSORGUNG

Bendet sich die linke Abbildung (durchgestrichene Mülltonne

auf Rädern) auf dem Produkt, gilt die Europäische Richtlinie

2012/19/EU. Diese Produkte dürfen nicht mit dem normalen

Hausmüll entsorgt werden. Informieren Sie sich über die

örtlichen Regelungen zur getrennten Sammlung elektrischer

und elektronischer Gerätschaften. Richten Sie sich nach

den örtlichen Regelungen und entsorgen Sie Altgeräte nicht

über den Hausmüll. Durch die regelkonforme Entsorgung

der Altgeräte werden Umwelt und die Gesundheit ihrer

Mitmenschen vor möglichen negativen Konsequenzen

geschützt. Materialrecycling hilft, den Verbrauch von

Rohstoffen zu verringern.
