Deckenventilator

Sehr geehrter Kunde,

wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie die folgenden Hinweise sorgfältig durch und befol-

gen Sie diese, um möglichen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Hinweise und

unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung.

Technische Daten

Artikelnummer 10029345, 10029346

Stromversorgung 220-240 V~ 50-60 Hz

Sicherheitshinweise

• Befestigen Sie den Ventilator nicht an der Steckdose, sondern nur an der Decke.

• Der minimale Abstand zwischen Boden und Rotorblättern sollte 2,3 Meter betragen. Der Haken, an dem der

Ventilator hängt, muss einer Mindestbelastung von 100 kg standhalten.

• Der Ventilator muss durch einen zweipoligen Schalter mit mindestens 3 mm Kontaktöffnungsweite in der

Gebäudeinstallation geschützt werden.

• Installieren Sie nur passende Birnen.

• Schalten Sie den Strom ab, bevor Sie den Ventilator anschließen oder reparieren.

• Der Ventilator muss geerdet sein, um Stromschläge zu vermeiden.

• Bringen Sie den Ventilator nicht in feuchten oder nassen Räumen an.

• Seien Sie vorsichtig, wenn Sie Arbeiten in der Nähe der Rotorblätter ausführen.

• Lassen Sie den Ventilator von einem Elektriker oder einer ähnlich qualifizierten Person installieren.

• Kinder, physisch und körperlich eingeschränkte Menschen sollten das Gerät nur benutzen, wenn sie vorher

von einer Aufsichtsperson ausführlich mit den Funktionen und den Sicherheitsvorkehrungen vertraut ge-

macht wurden. Achten Sie darauf, dass Kinder nicht mit dem Ventilator spielen.

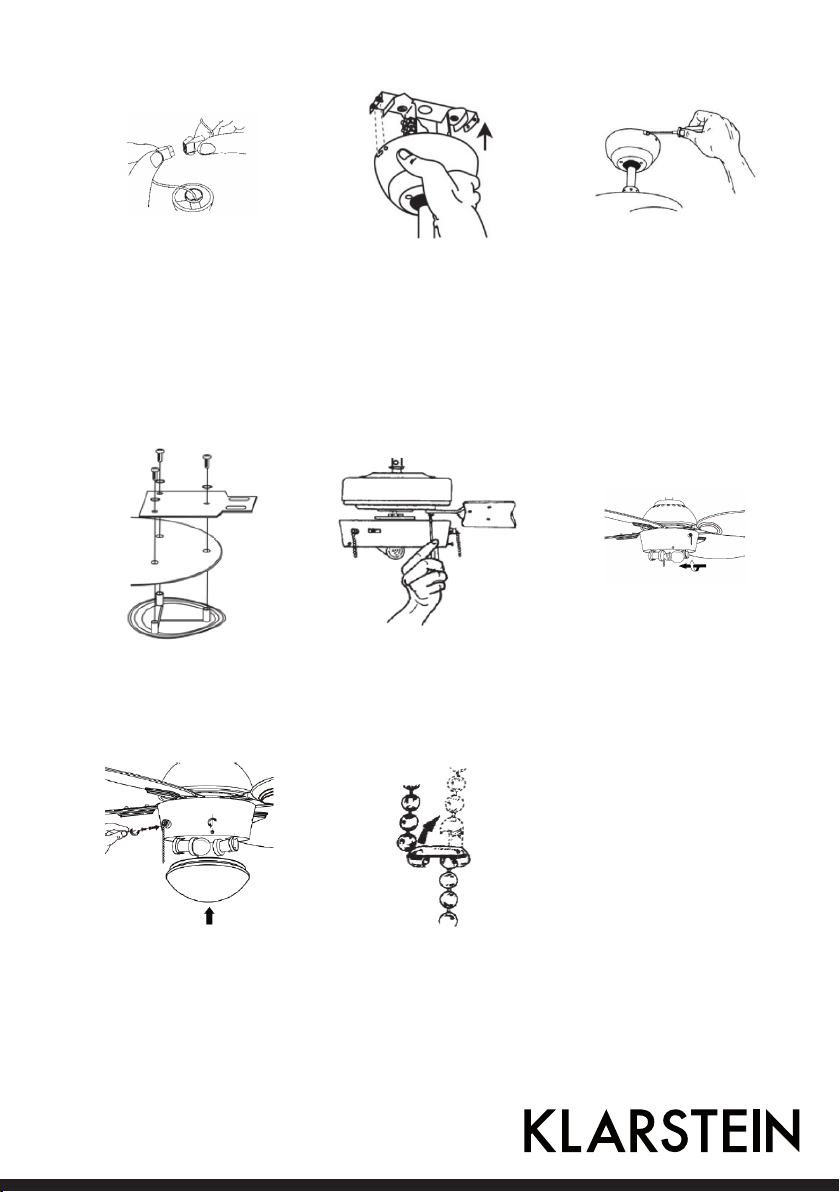

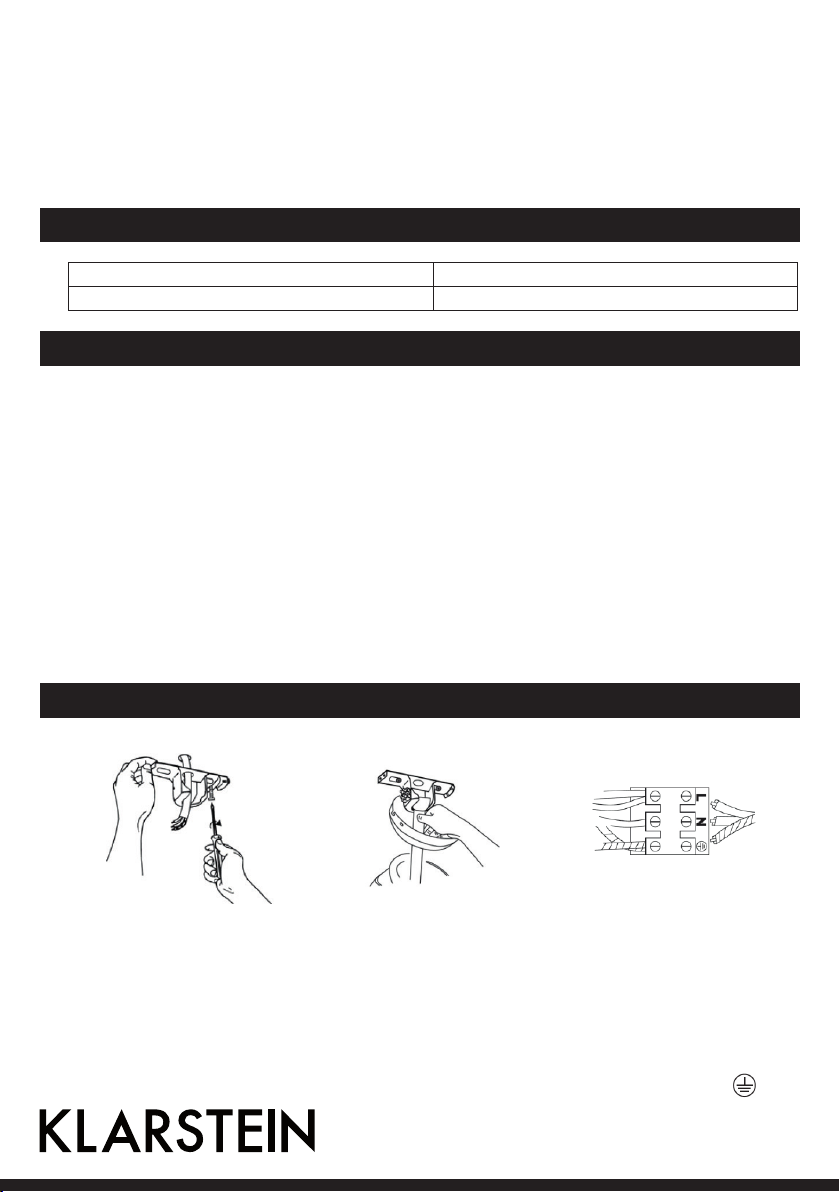

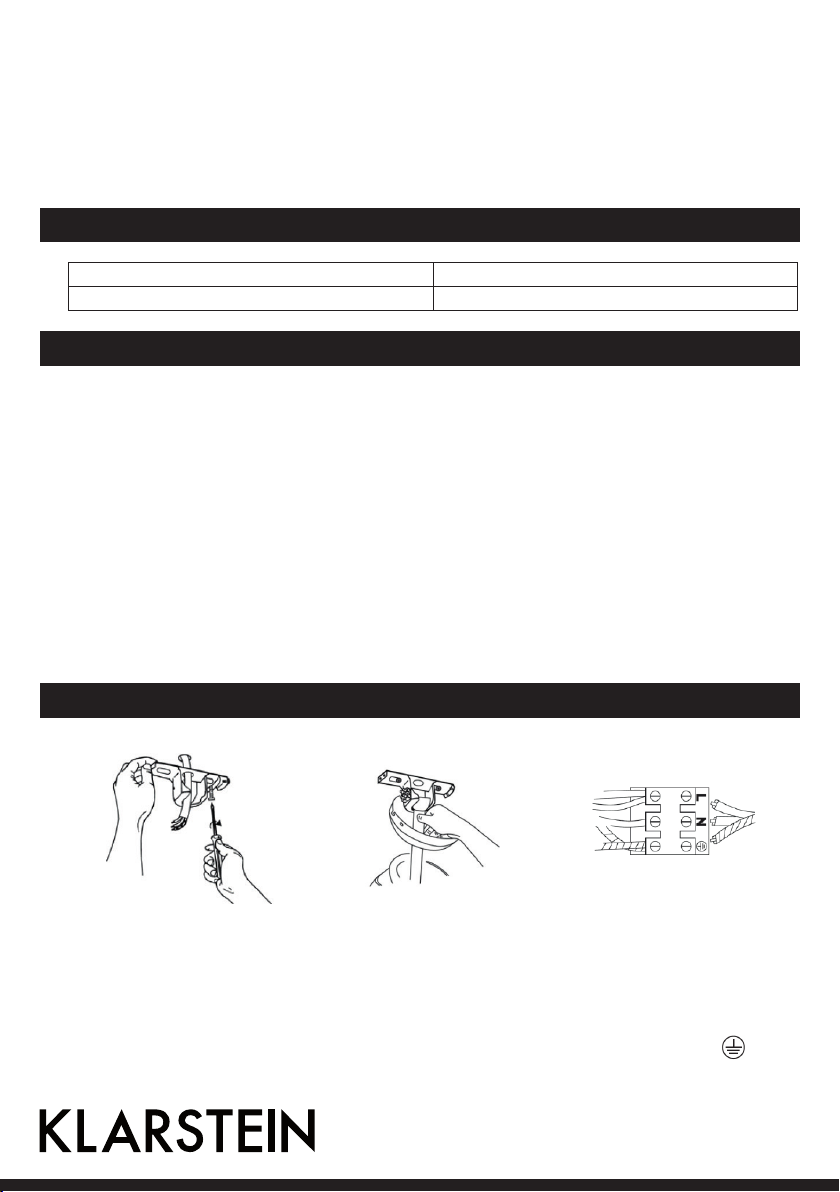

Montage

1. Befestigen Sie die Montageplat-

te mit zwei Schrauben, Feder-

ringen und Unterlegscheiben

an einem Deckenbalken. Der

Deckenbalken muss stark genug

sein das Gewicht des bewegli-

chen Ventilators zu tragen.

2. Befestigen Sie die Ventilator-

Bauteile an der Montage-

platte. Richten Sie das Kugel-

gelenk des Ventilators an der

Aufhänglasche der Montage-

platte aus.

3. Schließen Sie die Kabel von

der Stromquelle und der

Montagehalterung zu den

Anschlussklemmen folgen-

dermaßen an:

Braunes Kabel: “L”

Blaues Kabel: “N”

Grün/Gelbes Kabel:

4. Verbinden Sie die Lampenka-

bel, indem sie die zwei Plasti-

kanschlüsse zusammensteck-

en, bis sie einrasten.

5. Richten Sie die Seitenlöcher

der Abedeckung an den Klam-

mern aus. Heben Sie die Abe-

deckung an, bis die Schrauben

zum Boden der Schlitze re-

ichen. Drehen Sie die Abe-

deckung im Uhrzeigersinn, bis

sich die Schrauben in der in

der Aussparung befinden.

6. Schieben Sie die Abdeckung

über die Montageplatte. Ach-

ten Sie darauf, dass Sie dabei

keine Kabel abklemmen.

7. Befestigen Sie den Flügelhalter

und die Abdeckplatte mit drei

Schrauben und Federscheiben

am Ventilatorflügel.

8. Befestigen Sie die Ventilator-

halterung mit Federringen und

Schrauben am Motor.

9. Befestigen Sie die Birnen an

der Lampenfassung (max. 42 W

E27, nicht im Lieferumfang

enthalten).

10. Ziehen Sie alle Schrauben fest

und versichern Sie sich, dass

der Schirm fest sitzt und dass

keine Kabel eingeklemmt

sind. Befestigen Sie die Ny-

lonkette am Führungsstift der

oberen Halterung.

11. Befestigen Sie die beiden Zug-

schnüre, und versichern Sie

sich, dass die Halteklammer

die Schnur richtig hält.

Inbetriebnahme und Bedienung

• Schalten Sie den Strom ein, bevor Sie den Ventilator starten.

• Der Ventilator startet, sobald Sie den 3-Stufen-Schalter bedienen, der über die Verlängerungskette mit dem

Motor verbunden ist.

• Ziehen Sie an der Verlängerungskette des Lichtschalters, um das Licht ein- und auszuschalten.

Der Ventilator dreht sich mit 3 verschiedenen Geschwindigkeiten, je nachdem wie oft sie an der Verlänge-

rungskette ziehen:

• Einmal ziehen = hohe Geschwindigkeit

• Zweimal ziehen = mittlere Geschwindigkeit

• Dreimal ziehen = Niedrige Geschwindigkeit

• Viermal ziehen = Aus

Mit dem Schalter am Motorgehäuse lässt sich die Richtung des Luftstroms beeinflussen, den die Rotorblätter

erzeugen.

• Kaltes Wetter: Stellen Sie den Schalter auf RIGHT, damit die Blätter die warme Luft unter der Decke in den

Raum darunter verteilen.

• Warmes Wetter: Stellen Sie den Schalter auf LEFT, damit die Blätter einen kühlenden Luftstrom erzeugen

und in den Raum verteilen.

HINWEIS: Versichern Sie sich, dass die Rotorblätter zum Stehen gekommen sind, bevor Sie die Richtung der

Rotorblätter ändern. Damit Sie sich und den Motor nicht beschädigen, sollte der Schalter auf UP oder DOWN

stehen, wenn der Ventilator läuft.

Entsorgung und Konformitätserklärung

Befindet sich die linke Abbildung (durchgestrichene Mülltonne auf Rädern) auf dem Pro-

dukt, gilt die Europäische Richtlinie 2002/96/EG. Diese Produkte dürfen nicht mit dem

normalen Hausmüll entsorgt werden. Informieren Sie sich über die örtlichen Regelungen

zur getrennten Sammlung elektrischer und elektronischer Gerätschaften. Richten Sie sich

nach den örtlichen Regelungen und entsorgen Sie Altgeräte nicht über den Hausmüll.

Durch die regelkonforme Entsorgung der Altgeräte werden Umwelt und die Gesundheit

ihrer Mitmenschen vor möglichen negativen Konsequenzen geschützt. Materialrecycling

hilft, den Verbrauch von Rohstoffen zu verringern.

Hersteller: Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland.

Dieses Produkt entspricht den folgenden Europäischen Richtlinien:

2014/30/EU (EMV)

2014/35/EU (LVD)

2011/65/EU (RoHS)

Dear Customer,

Congratulations on purchasing this equipment. Please read this manual carefully and take care of the following

hints to avoid damages. Any failure caused by ignoring the mentioned items and cautions mentioned in the

instruction manual are not covered by our warranty and any liability.

Technical Data

Item number 10029345, 10029346

Power supply 220-240 V~ 50-60 Hz

Safety Instructions

• Never attach the fan to a power point, but to the ceiling itself.

• The minimum distance between the blades of the fan and the floor must be 2.3m. The minimum carrying

capacity of the hook from which the fan is hung must be 100kg.

• Make sure to install all poles disconnection switch having a contact separation of at least 3mm between

poles in the supply wiring to the ceiling fan.

• Install only bulbs of the type intended for your fan.

• Switch off the power before connecting or repairing the fan.

• The fan must be properly grounded to avoid the risk of electric shocks.

• Never mount the fan in a moist or wet room. Be careful when working near the rotating blades.

• Always have your fan installed by someone who is knowledgeable about electrical wiring.

• This appliance is not intended for use by persons (including children) with reduced physical. Sensory or

mental capabilities, or lack of experience and knowledge, unless they have been given supervision or inst-

ruction concerning use of the appliance by a person responsible for their safety. Page 1 of 3 Children should

be supervised to ensure that they do not play with the appliance.

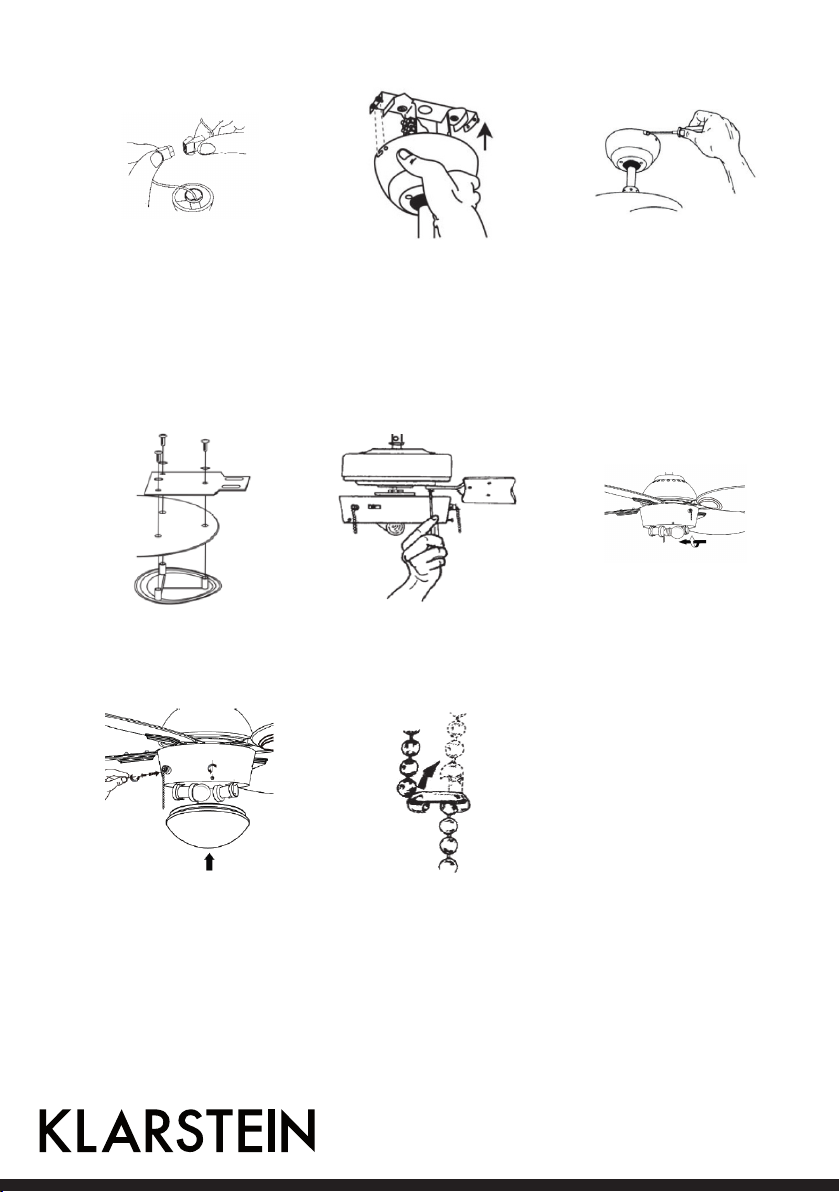

Mounting

1. Secure the mounting plate to

a ceiling joist with two screws,

spring washers and flat washers

provided. Ensure the support

for the mounting plate must be

capable of safely and securely

holding the moving weight of

the fan.

2. Hang the fan assembly onto

the mounting plate. The

mounting plate has a lug on

it; this should be lined up with

the corresponding groove on

the fan assembly ball joint.

3. Connect wires from supply

and bracket to the wiring

terminals as follow:

Brown wire

Blue wire

Green/yellow wire:

4. Connect the internal lead to

the fan body by clipping to-

gether the two plastic male /

female connectors are firmly

clicked together.

5. Attach canopy to the bracket

by aligning canopy side holes

with the bracket side holes.

Lift fan until the screws reach

the bottom of the slots and

then rotate the canopy coun-

terclockwise until the screws

drop into the slot recesses

6. Insert the other two set screws

and washers. Tighten all the

screws, make sure that the

canopy is secure and that you

have not trapped any wires.

Ensure that the slot of the

nylon ball hanger fits into the

guide pin of the upper canopy.

7. Assemble blades shanks and

decorative plate onto fan

blades using three screws and

spring washers each.

8. Install the fan blade sets onto

the motor by tightening the

screws and spring washers.

9. Install light bulb (max 42W E27

not supplied) to the lampholder

10. Insert the other two set screws

and washers. Tighten all the

screws, make sure that the

canopy is secure and that

you have not trapped any

wires. Ensure that the slot of

the nylon ball hanger fits into

the guide pin of the upper

canopy.

11. Attach the two pull cords, en-

sure that the pull cord retaining

clips supports the cord.

Use and Operation

• Turn electricity on before the fan start to work.

• The fan starts to operate when pulling the Three-speed Switch connected by an extension chain on the

motor housing.

• Pulling the “ON/OFF” Light Switch connected by an extension chain on the motor housing can control the

turning on or off of the light.

The fan can be in different speeds as pulling the Three-speed Switch:

• The first pulling = HIGH SPEED

• The second pulling = MEDIUM SPEED

• The third pulling = LOW SPEED

• The fourth pulling = OFF

The switch on motor housing for controlling the fan blades rotating direction controls the direction of air mo-

vement.

• Cold weather: Push the switch “UP” so that the blades will bring the warm air trapped near the ceiling fan to

move downwards throughout the room.

• Hot weather: Push switch “DOWN”so that the blades will create a breeze and circulate the air to the room.

Note: Do make sure that the fan stops operating before using the Direction Switch. In order to prevent any

damage to the motor or injury to you, the switch should stay at the UP or DOWN

position when the fan is working.

Disposal and Declaration of Conformity

According to the European waste regulation 2002/96/EC this symbol on the product

or on its packaging indicates that this product may not be treated as household waste.

Instead it should be taken to the appropriate collection point for the recycling of electrical

and electronic equipment. By ensuring this product is disposed of correctly, you will help

prevent potential negative consequences for the environment and human health, which

could otherwise be caused by inappropriate waste handling of this product. For more de-

tailed information about recycling of this product, please contact your local council or your

household waste disposal service.

Producer: Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Germany.

This product is conform to the following European Directives:

2014/30/EU (EMC)

2014/35/EU (LVD)

2011/65/EU (RoHS)

Chère cliente, cher client,

Toutes nos félicitations pour l’acquisition de ce nouvel appareil. Veuillez lire attentivement et respecter les

instructions de ce mode d’emploi afin d’éviter d’éventuels dommages. Nous ne saurions être tenus pour res-

ponsables des dommages dus au non-respect des consignes et à la mauvaise utilisation de l’appareil.

Fiche technique

Numéro d’article 10029345, 10029346

Alimentation électrique 220-240 V~ 50-60 Hz

Consignes de sécurité

• Ne pas fixer le ventilateur à la prise électrique, seulement au plafond.

• La distance minimale entre le sol et les pales de rotor doit être de 2,3 mètres. Le crochet auquel est suspen-

du le ventilateur doit pouvoir supporter une charge minimale de 100 kg.

• Le ventilateur doit être protégé par un interrupteur bipolaire avec une ouverture de contact d’au minimum 3

mm dans l’installation électrique du bâtiment.

• Installer uniquement les ampoules adaptées.

• Éteindre le courant avant de raccorder le ventilateur ou de le réparer.

• Le ventilateur doit être relié à la terre pour éviter tout risque d’électrocution.

• Ne pas installer le ventilateur dans des pièces humides ou mouillées.

• L’utilisateur doit être vigilant s’il travaille à proximité des pales de rotor.

• Faire installer le ventilateur par un électricien ou par une personne de qualification analogue.

• Les enfants ainsi que les personnes aux capacités physiques et mentales réduites ne doivent pas utiliser

l’appareil à moins d’avoir assimilé dans le détail les consignes d‘utilisation et de sécurité données par la per-

sonne chargée de les surveiller. S’assurer que les enfants ne jouent pas avec le ventilateur.

Montage

1. Fixer la plaque de montage avec

deux vis, deux rondelles élas-

tiques et deux rondelles à une

solive. La solive doit être suffi-

samment solide pour supporter

la charge du ventilateur en mou-

vement.

2. Fixer la tige du ventilateur à la

plaque de montage. Aligner la

coupole du ventilateur avec

les encoches d’accrochage de

la plaque de montage.

3. Relier le câble d’alimentation

au moteur grâce au domino,

en respectant l’ordre suivant :

Câble marron : « L »

Câble bleu : « N »

Câble jaune/vert :

4. Raccorder les câbles de la

lampe en branchant et encli-

quetant les deux connecteurs

en plastique.

5. Aligner les encoches latérales

de la coupole avec les attach-

er. Soulever la coupole jusqu’à

ce que les vis se trouvent en

bas de la fente. Puis tourner

la coupole dans le sens des

aiguilles d’une montre jusqu’à

ce que les vis se trouvent dans

l’encoche de verrouillage.

6. Fixer la coupole à la plaque de

montage. Veiller à ce qu’aucun

câble ne se déconnecte pen-

dant l’opération.

7. Fixer les supports des pales et

les caches avec trois vis et trois

rondelles élastiques aux pales

du ventilateur.

8. Fixer le support du ventilateur

avec des rondelles élastiques

et des vis au moteur.

9. Installer les ampoules (max. 42

W E27, non fournies) dans les

douilles de lampe.

10. Visser toutes les vis et s’assurer

que l’abat-jour est bien fixé et

qu’aucun câble n’est décon-

necté. Attacher la chaînette

en nylon à l’axe de guidage du

support du haut..

11. Fixer les deux cordelettes et

s’assurer que l’attache les tient

bien.

Mise en marche et utilisation

• Mettre le courant avant de démarrer l’appareil.

• Le ventilateur démarre à partir du moment où l’interrupteur à 3 vitesses est actionné par la chaînette de

prolongation reliée au moteur.

• Tirer sur la chaînette de prolongation de l’interrupteur de lumière pour éteindre ou allumer la lumière.

Le ventilateur permet trois vitesses de rotation, en fonction du nombre de fois où l’on tire sur la chaînette :

• Tirer une fois = grande vitesse

• Tirer deux fois = vitesse moyenne

• Tirer trois fois = vitesse faible

• Tirer quatre fois = éteindre

L’interrupteur au niveau du moteur permet d’influencer la direction du courant d’air produit par le mouvement

des pales.

• Par temps froid : mettre l’interrupteur sur RIGHT pour que les pales propagent l’air chaud du plafond vers le

bas de la pièce.

• Par temps chaud : mettre l’interrupteur sur LEFT pour que les pales produisent un courant d’air froid et le

propagent dans toute la pièce.

REMARQUE : s’assurer que les pales se sont arrêtées de tourner avant de modifier la direction des pales. Afin

de ne pas endommager le moteur, l’interrupteur doit être sur UP ou DOWN pendant la rotation du ventilateur.

Recyclage et déclaration de conformité

Vous trouverez sur le produit l’image ci-contre (une poubelle sur roues, barrée d‘une croix),

ce qui indique que le produit se trouve soumis à la directive européenne 2002/96/CE.

Renseignez-vous sur les dispositions en vigueur dans votre région concernant la collecte

séparée des appareils électriques et électroniques. Respectez-les et ne jetez pas les ap-

pareils usagés avec les ordures ménagères. La mise au rebut correcte du produit usagé per-

met de préserver l’environnement et la santé. Le recyclage des matériaux contribue à la

préservation des ressources naturelles.

Fabricant : Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Allemagne.

Ce produit est conforme aux directives européennes suivantes :

2014/30/UE (CEM)

2014/35/UE (LVD)

2011/65/UE (RoHS)

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels Klarstein Ventilateur

Klarstein

Klarstein 10021775 Manuel utilisateur

Klarstein

Klarstein 10012272 Manuel utilisateur

Klarstein

Klarstein 10032349 Manuel utilisateur

Klarstein

Klarstein 10029428 Manuel utilisateur

Klarstein

Klarstein Whirlwind Series Manuel utilisateur

Klarstein

Klarstein 10032447 Manuel utilisateur

Klarstein

Klarstein 10032421 Manuel utilisateur

Klarstein

Klarstein Infinity Storm Manuel utilisateur

Klarstein

Klarstein 10027939 Manuel utilisateur

Klarstein

Klarstein ICETOWER SMART Manuel utilisateur

Klarstein

Klarstein 10027948 Manuel utilisateur

Klarstein

Klarstein 10031083 Manuel utilisateur

Klarstein

Klarstein Whisperwind Wireless Manuel utilisateur

Klarstein

Klarstein 10027944 Manuel utilisateur

Klarstein

Klarstein El Paso Manuel utilisateur

Klarstein

Klarstein 10029428 Manuel utilisateur

Klarstein

Klarstein 10029263 Manuel utilisateur

Klarstein

Klarstein Spin Doctor Manuel utilisateur

Klarstein

Klarstein Silent Service Manuel utilisateur

Klarstein

Klarstein Airflex 360 Manuel utilisateur

Klarstein

Klarstein 10028291 Manuel utilisateur

Klarstein

Klarstein 10028179 Manuel utilisateur

Klarstein

Klarstein Whirlwind 10029327 Manuel utilisateur

Klarstein

Klarstein 10028293 Manuel utilisateur

Manuels Ventilateur populaires d'autres marques

ELTA FANS

ELTA FANS H03VV-F Manuel utilisateur

Hunter

Hunter 20714 Manuel d'instructions

Emerson

Emerson CARRERA VERANDA CF542ORB00 Manuel utilisateur

Hunter

Hunter Caraway Manuel d'instructions

Panasonic

Panasonic FV-15NLFS1 Manuel utilisateur

Kompernass

Kompernass KH 1150 Manuel utilisateur

VES

VES FALA100/12V/TR Manuel utilisateur

Vertiv

Vertiv Liebert DCD Manuel utilisateur

Westinghouse

Westinghouse GFP Series Manuel utilisateur

Venmar

Venmar KUBIX HRV PLUS Series Manuel utilisateur

Maico

Maico ECR 31 Manuel utilisateur

Sonnenkonig

Sonnenkonig Dinky Manuel utilisateur

S&P

S&P ECOWATT HXBR Manuel utilisateur

Wider

Wider IMP03369BH Manuel utilisateur

Panasonic

Panasonic F-60DHN Manuel utilisateur

Hinkley

Hinkley HIGHLAND Manuel utilisateur

Broan

Broan 766BN Manuel utilisateur

Premium

Premium PFS16022 Instructions de montage
