Klarstein 10028293 Manuel utilisateur

Zitruspresse orange

10008166 10008167 10008168

10028293

Deckenven lator

Sehr geehrter Kunde,

wir gratulieren Ihnen zum Erwerb Ihres Klarstein Gerätes. Lesen Sie die folgenden Anschluss- und

Anwendungshinweise sorgfältig durch und befolgen Sie diese, um möglichen technischen Schäden

vorzubeugen. Für Schäden, die durch Missachtung der Sicherheitshinweise und unsachgemäßen Ge-

brauch entstehen, übernehmen wir keine Haftung.

Technische Daten

Artikelnummer 10028293

Stromversorgung 220-240 V ~ 50-60 Hz

Leistung 60 W

Sicherheitshinweise

• Befestigen Sie den Ventilator nicht an der Steckdose, sondern nur an der Decke.

• Der minimale Abstand zwischen Boden und Rotorblättern sollte 2,3 Meter betragen. Der Haken, an

dem der Ventilator hängt, muss einer Mindestbelastung von 100 kg standhalten.

• Der Ventilator muss durch einen zweipoligen Schalter mit mindestens 3 mm Kontaktöffnungsweite

in der Gebäudeinstallation geschützt werden.

• Installieren Sie nur passende Birnen.

• Schalten Sie den Strom ab, bevor Sie den Ventilator anschließen oder reparieren.

• Der Ventilator muss geerdet sein, um Stromschläge zu vermeiden.

• Bringen Sie den Ventilator nicht in feuchten oder nassen Räumen an.

• Seien Sie vorsichtig, wenn Sie Arbeiten in der Nähe der Rotorblätter ausführen.

• Lassen Sie den Ventilator von einem Elektriker oder einer ähnlich qualizierten Person installieren.

• Kinder, physisch und körperlich eingeschränkte Menschen sollten das Gerät nur benutzen, wenn

sie vorher von einer Aufsichtsperson ausführlich mit den Funktionen und den Sicherheitsvorkeh-

rungen vertraut gemacht wurden.

• Achten Sie darauf, dass Kinder nicht mit dem Ventilator spielen.

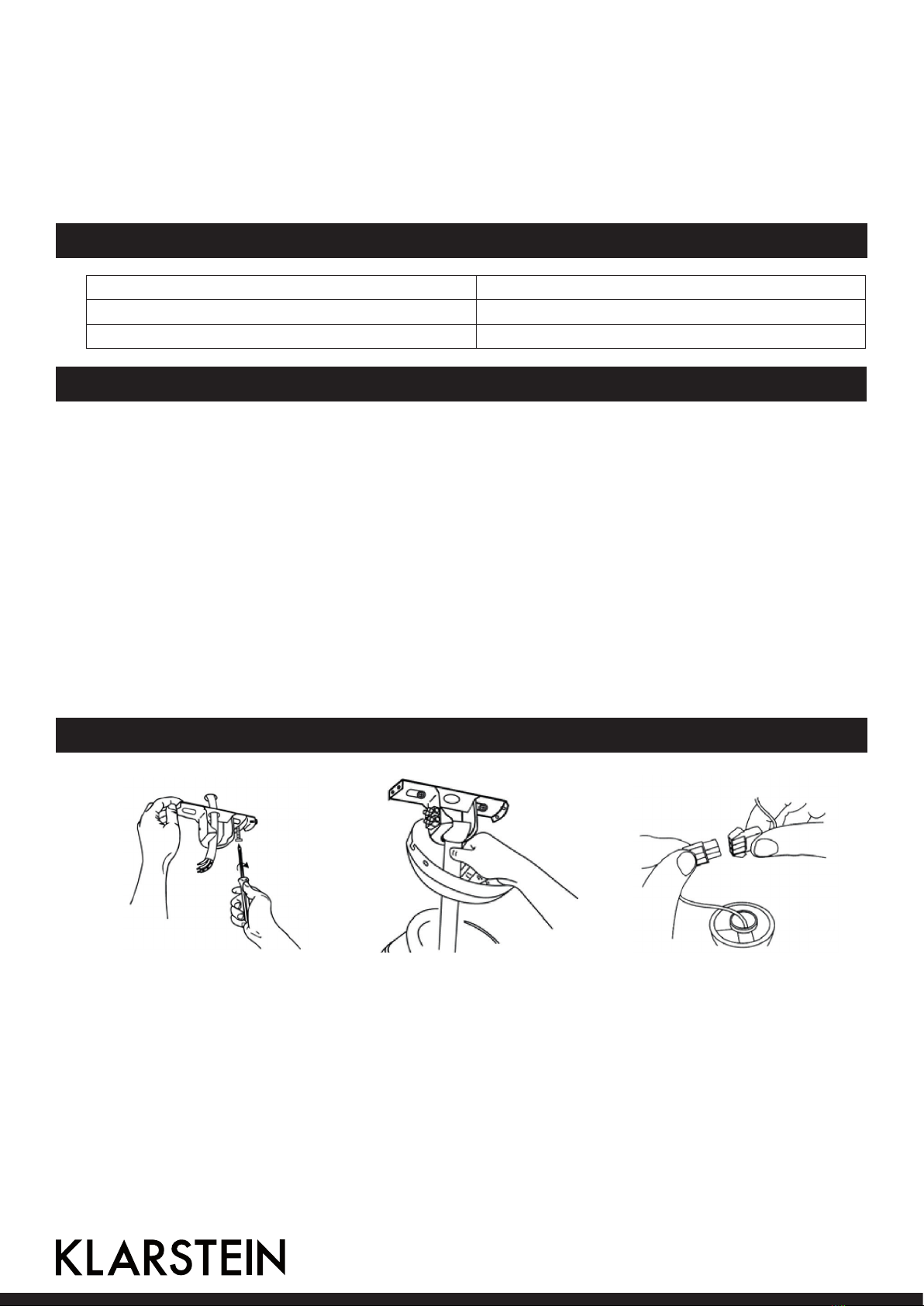

Montage

1. Befestigen Sie die Montage-

platte mit zwei Schrauben,

Federringen und Unterleg-

scheiben an einem Decken-

balken. Der Deckenbalken

muss stark genug sein das

Gewicht des beweglichen

Ventilators zu tragen.

2. Befestigen Sie die Ventila-

tor-Bauteile an der Mon-

tageplatte. Richten Sie das

Kugelgelenk des Ventila-

tors an der Aufhänglasche

der Montageplatte aus.

3. Verbinden Sie die internen

Kabel, indem sie die zwei

Plastikanschlüsse zusam-

menstecken, bis sie ein-

rasten.

2 3

4. Schließen Sie die Kabel

von der Stromquelle und

der Montagehalterung zu

den Anschlussklemmen

folgendermaßen an:

Braunes Kabel: “L”

Blaues Kabel: “N”

Grün/Gelbes Kabel:

5. Richten Sie die Seitenlöch-

er der Abedeckung an den

Klammern aus. Heben Sie

die Abedeckung an, bis

die Schrauben zum Boden

der Schlitze reichen. Dre-

hen Sie die Abedeckung

im Uhrzeigersinn, bis sich

die Schrauben in der in

der Aussparung benden.

6. Ziehen Sie alle Schrauben

fest und versichern Sie

sich, dass die Abdeckung

fest sitzt. Achten Sie da-

rauf, dass Sie keine Kabel

abklemmen.

7. Befestigen Sie die Rotor-

blätter an den Haltern,

indem Sie die Schrauben,

Unterlegscheiben, Feder-

ringe und Mutter festzie-

hen.

8. Befestigen Sie die Halter

mit den Rotorblättern, in-

dem Sie die Schrauben

und Federringe festzie-

hen.

9. Verbinden Sie die Kabel der

Lampenfassung, indem sie

die zwei Plastikanschlüsse

fest zusammenstecken.

10. Befestigen Sie die Lampen-

fassung mit drei Schrau-

ben.

11. Befestigen Sie die Lampen-

schirme, indem Sie sie im

Uhrzeigersinn in die Fassung

drehen.

12. Befestigen Sie die Birnen

(max. 60 W E27, nicht en-

thalten). Schalten Sie den

Ventilator ein und über-

prüfen Sie ob Licht und

Ventilator funktionieren.

Inbetriebnahme und Bedienung

• Schalten Sie den Strom ein, bevor Sie den Ventilator starten.

• Der Ventilator startet, sobald Sie den 3-Stufen-Schalter bedienen, der über die Verlängerungskette

mit dem Motor verbunden ist.

• Ziehen Sie an der Verlängerungskette des Lichtschalters, um das Licht ein- und auszuschalten.

Der Ventilator dreht sich mit 3 verschiedenen Geschwindigkeiten, je nachdem wie oft sie an der Ver-

längerungskette ziehen:

• Einmal ziehen = hohe Geschwindigkeit

• Zweimal ziehen = mittlere Geschwindigkeit

• Dreimal ziehen = Niedrige Geschwindigkeit

• Viermal ziehen = Aus

Mit dem Schalter am Motorgehäuse lässt sich die Richtung des Luftstroms beein ussen, den die Ro-

torblätter erzeugen.

• Kaltes Wetter: Stellen Sie den Schalter auf UP, damit die Blätter die warme Luft unter der Decke

in den Raum darunter verteilen.

• Warmes Wetter: Stellen Sie den Schalter auf DOWN, damit die Blätter einen kühlenden Luftstrom

erzeugen und in den Raum verteilen.

HINWEIS: Versichern Sie sich, dass die Rotorblätter zum Stehen gekommen sind, bevor Sie die

Richtung der Rotorblätter ändern. Damit Sie sich und den Motor nicht beschädigen, sollte der Schal-

ter auf UP oder DOWN stehen, wenn der Ventilator läuft.

Hinweise zur Entsorgung

Be ndet sich die linke Abbildung (durchgestrichene Mülltonne auf Rädern) auf dem

Produkt, gilt die Europäische Richtlinie 2002/96/EG. Diese Produkte dürfen nicht mit

dem normalen Hausmüll entsorgt werden. Informieren Sie sich über die örtlichen

Regelungen zur getrennten Sammlung elektrischer und elektronischer Gerätschaf-

ten. Richten Sie sich nach den örtlichen Regelungen und entsorgen Sie Altgeräte

nicht über den Hausmüll. Durch die regelkonforme Entsorgung der Altgeräte werden

Umwelt und die Gesundheit ihrer Mitmenschen vor möglichen negativen Konsequen-

zen geschützt. Materialrecycling hilft, den Verbrauch von Rohstoffen zu verringern.

Konformitätserklärung

Hersteller: CHAL-TEC Vertriebs- + Handels GmbH, Wallstraße 16, 10179 Berlin, Deutschland.

Dieses Produkt entspricht den folgenden Europäischen Richtlinien:

2012/206/EU (EVPG)

2004/108/EG (EMV)

2011/65/EU (RoHS)

2006/95/EG (LVD)

4 5

Dear Customer,

Congratulations on purchasing this Klarstein equipment. Please read this manual carefully and take

care of the following hints on installation and use to avoid technical damages. Any failure caused by

ignoring the mentioned items and cautions mentioned in the operation and installation instructions

are not covered by our warranty and any liability.

Technical Data

Item number 10028293

Power supply 220-240 V ~ 50-60 Hz

Power consumtion 60 W

Safety Instructions

• Never attach the fan to a power point, but to the ceiling itself.

• The minimum distance between the blades of the fan and the oor must be 2.3m. The minimum

carrying capacity of the hook from which the fan is hung must be 100kg.

• Make sure to install all poles disconnection switch having a contact separation of at least 3mm

between poles in the supply wiring to the ceiling fan.

• Install only bulbs of the type intended for your fan.

• Switch off the power before connecting or repairing the fan.

• The fan must be properly grounded to avoid the risk of electric shocks.

• Never mount the fan in a moist or wet room.

• Be careful when working near the rotating blades.

• Always have your fan installed by someone who is knowledgeable about electrical wiring.

• This appliance is not intended for use by persons (including children) with reduced physical. Sen-

sory or mental capabilities, or lack of experience and knowledge, unless they have been given

supervision or instruction concerning use of the appliance by a person responsible for their safety.

Page 1 of 3 Children should be supervised to ensure that they do not play with the appliance.

Mounting

1. Secure the mounting plate

to a ceiling joist with two

screws, spring washers

and at washers provided.

Ensure the support for the

mounting plate must be ca-

pable of safely and securely

holding the moving weight

of the fan.

2. Hang the fan assembly

onto the mounting plate.

The mounting plate has a

lug on it; this should be

lined up with the corre-

sponding groove on the

fan assembly ball joint.

3. Connect the internal lead

to the fan body by clipping

together the two plastic

male / female connectors

are rmly clicked together

4. Connect wires from supply

and bracket to the wiring

terminals as follow:

Brown wire: “L”

Blue wire: “N”

Green/Yellow wire:

5. Attach canopy to the

bracket by aligning can-

opy side holes with the

bracket side holes. Lift fan

until the screws reach the

bottom of the slots and

then rotate the canopy

counterclockwise until the

screws drop into the

slot recesses.

6. Insert the other two set

screws and washers. Tight-

en all the screws, make

sure that the canopy is

secure and that you have

not trapped any wires. En-

sure that the slot of the

nylon ball hanger ts into

the guide pin of the upper

canopy.

7. Assemble blade clips onto

the blades by tightening

the screws, at washer,

spring washers and nuts

together.

8. Install the fan blade sets

onto the motor by tighten-

ing the screws and spring

washers

9. Insert the male connector

into the female connector

securely as shown.

10. Insert light kit cover onto

the light kit and secure

with three set screws.

11. Install the shade onto the

switch housing.

12. Install a light blulb (E27

MAX.60W, not supplied) to

the lampholder.Switch the

power on to check the op-

eration of the light kit and

fan.

Use and Operation

• Turn electricity on before the fan start to work.

• The fan starts to operate when pulling the Three-speed Switch connected by an extension chain

on the motor housing.

• Pulling the “ON/OFF” Light Switch connected by an extension chain on the motor housing can con-

trol the turning on or off of the light.

The fan can be in different speeds as pulling the Three-speed Switch:

• The  rst pulling = HIGH SPEED

• The second pulling = MEDIUM SPEED

• The third pulling = LOW SPEED

• The fourth pulling = OFF

The switch on motor housing for controlling the fan blades rotating direction controls the direction

of air movement.

• Cold weather: Push the switch “UP” so that the blades will bring the warm air trapped near the

ceiling fan to move downwards throughout the room.

• Hot weather: Push switch “DOWN”so that the blades will create a breeze and circulate the air to

the room.

Note: Do make sure that the fan stops operating before using the Direction Switch. In order to pre-

vent any damage to the motor or injury to you, the switch should stay at the UP or DOWN

position when the fan is working.

Disposal Considerations

According to the European waste regulation 2002/96/EC this symbol on the product

or on its packaging indicates that this product may not be treated as household was-

te. Instead it should be taken to the appropriate collection point for the recycling of

electrical and electronic equipment. By ensuring this product is disposed of correct-

ly, you will help prevent potential negative consequences for the environment and

human health, which could otherwise be caused by inappropriate waste handling of

this product. For more detailed information about recycling of this product, please

contact your local council or your household waste disposal service.

Declaration of Conformity

Producer: CHAL-TEC Vertriebs- + Handels GmbH, Wallstraße 16, 10179 Berlin, Germany.

This product is conform to the following European Directives:

2012/206/EU (ErP)

2004/108/EC (EMC)

2011/65/EU (RoHS)

2006/95/EC (LVD)

Gentile Cliente,

La ringraziamo per aver acquistato il nostro dispositivo. La preghiamo di leggere con cura le seguenti

istruzioni d’installazione e utilizzo del dispositivo e di seguirle per evitare eventuali danni. Non ci as-

sumiamo alcuna responsabilità per danni derivati da una mancata osservazione delle avvertenze per

la sicurezza e da un uso improprio del dispositivo.

Dati tecnici

Numero dell‘articolo

Alimentazione 220-240 V ~ 50-60 Hz

Potenza 60 W

Avvertenze di sicurezza

• Non collegare il ventilatore alla presa di corrente, bensì al softto.

• La distanza minima tra il pavimento e le pale deve essere di 2,3 metri. Il gancio al quale il venti-

latore è ssato deve poter reggere un peso di almeno 100 kg.

• Collegare il cavo di alimentazione ad un interruttore bipolare con distanza tra i contatti di apertura

di almeno 3 mm.

• Installare solo lampadine idonee.

• Staccare la corrente prima di installare o di riparare il ventilatore.

• Per evitare scosse elettriche, il ventilatore deve essere collegato ad una presa dotata di messa a

terra.

• Non installare il ventilatore in ambienti umidi o bagnati.

• Prestare attenzione quando si eseguono lavori in prossimità delle pale in movimento.

• Far installare il ventilatore da un elettricista o da una persona qualicata.

• I bambini, le persone con limiti sici e mentali possono usare il dispositivo solo se un supervisore

ha prima spiegato loro l’utilizzo e le norme di sicurezza.

• Assicurarsi che i bambini non giochino con il ventilatore.

Montaggio

1. Fissare la staffa di montag-

gio alla trave del softto

utilizzando due viti, le ron-

delle e le rondelle elastiche.

La trave per il softto deve

essere abbastanza resist-

ente da reggere il peso del

ventilatore in movimento.

2. Fissare i componenti del

ventilatore alla staffa di

montaggio. Allineare il gi-

unto sferico del ventilatore

alla staffa di montaggio.

3. Collegare i li interni as-

semblando i due connet-

tori in plastica no al loro

completo inserimento.

8 9

4. Collegare i li della fonte di

alimentazione e i li della

staffa di montaggio ai con-

nettori di allacciamento

secondo lo schema seg-

uente:

lo marrone: “L”

lo blu:”N”

lo verde/giallo:

5. Allineare i fori laterali del-

la calotta utilizzando le

viti. Sollevare la calotta

nché le viti raggiungono

le scanalature. Avvitare

la calotta in senso orario

nché le viti non sono in-

serite.

6. Serrare tutte le viti e as-

sicurarsi che la calotta sia

ben ssata. Attenzione a

non staccare i li.

7. Fissare le pale agli ap-

positi supporti con l’aiuto

delle viti, delle rondelle,

delle rondelle elastiche e

dei dadi.

8. Una volta montate le pale

ai supporti, ssarli con

l’aiuto delle viti e delle

rondelle elastiche.

9. Collegare i li del por-

talampada inserendo i due

connettori di plastica.

10. Fissare il portalampada

utilizzando tre viti.

11. Fissare il paralume nel por-

talampada avvitandolo in

senso orario.

12. Avvitare le lampadine (max.

60 W E27, non incluse nella

consegna). Accendere il

ventilatore e vericare che

la luce e il ventilatore fun-

zionino.

Messa in funzione e utilizzo

• Prima di mettere in funzione il ventilatore, collegarlo alla corrente.

• Il ventilatore si mette in funzione dopo aver premuto l’interruttore a 3 livelli posto sulla catena di

comando collegata al motore.

• Per accendere e spegnere la luce tirare la catena di comando dell’interruttore.

• Il ventilatore funziona con 3 diverse velocità impostabili tirando la catena di comando:

• Una volta = velocità alta

• Due volte = velocità media

• Tre volte = velocità bassa

• Quattro volte = spento

E’ possibile direzionare la corrente dell’aria con l’interruttore posto sul motore.

• Se fa freddo: Posizionare l’interruttore su UP af nché le pale possano distribuire l’aria calda nella

stanza.

• Se fa caldo: Posizionare l’interruttore su DOWN af nché le pale possano produrre e distribuire un

 usso d’aria fresco nella stanza.

Attenzione: Assicurarsi che le pale si arrestino, prima di modi care la loro direzione. Per non dan-

neggiare il motore, l’interruttore deve essere posizionato su UP o DOWN, quando il ventilatore è in

funzione.

Smaltimento

Se sul prodotto è presente la  gura a sinistra (il cassonetto mobile sbarrato), si appli-

ca la direttiva europea 2002/96/CE. Questi prodotti non possono essere smaltiti con i

ri uti normali. Informarsi sulle disposizioni vigenti sulla raccolta separata di dispositivi

elettrici e elettronici. Non smaltire i vecchi dispositivi con i ri uti domestici. Grazie

al corretto smaltimento dei vecchi dispositivi si protegge il pianeta e la salute delle

persone da possibili conseguenze negative. Il riciclo di materiali aiuta a diminuire il

consumo di materie prime.

Dichiarazione di conformità

Produttore: CHAL-TEC Vertriebs- + Handels GmbH, Wallstraße 16, 10179 Berlino, Germania.

Questo prodotto è conforme alle seguenti direttive europee:

2012/206/EU (ErP)

2004/108/CE (EMC)

2011/65/UE (RoHS)

2006/95/CE (LVD)

Autres manuels pour 10028293

Table des matières

Langues :

Autres manuels Klarstein Ventilateur

Klarstein

Klarstein 10021714 Manuel utilisateur

Klarstein

Klarstein Airflex 360 Manuel utilisateur

Klarstein

Klarstein 10029404 Manuel utilisateur

Klarstein

Klarstein 10027948 Manuel utilisateur

Klarstein

Klarstein Whirlwind Series Manuel utilisateur

Klarstein

Klarstein MANA PEAK Manuel utilisateur

Klarstein

Klarstein 10028291 Manuel utilisateur

Klarstein

Klarstein Skyscraper 2G Manuel utilisateur

Klarstein

Klarstein 10029428 Manuel utilisateur

Klarstein

Klarstein Infinity Storm Manuel utilisateur

Klarstein

Klarstein Spin Doctor Manuel utilisateur

Klarstein

Klarstein 10027944 Manuel utilisateur

Klarstein

Klarstein VALDERAMA 10029347 Manuel utilisateur

Klarstein

Klarstein Whirlwind 10029327 Manuel utilisateur

Klarstein

Klarstein 10027939 Manuel utilisateur

Klarstein

Klarstein FWT-35F Manuel utilisateur

Klarstein

Klarstein El Paso Manuel utilisateur

Klarstein

Klarstein Whisperwind Wireless Manuel utilisateur

Klarstein

Klarstein 10032421 Manuel utilisateur

Klarstein

Klarstein Steeletto Manuel utilisateur

Klarstein

Klarstein Charleston 10028294 Manuel utilisateur

Klarstein

Klarstein FIGO 10029345 Manuel utilisateur

Klarstein

Klarstein Flex Stream Manuel utilisateur

Klarstein

Klarstein Empire State Manuel utilisateur

Manuels Ventilateur populaires d'autres marques

ELTA FANS

ELTA FANS H03VV-F Manuel utilisateur

Hunter

Hunter 20714 Manuel d'instructions

Emerson

Emerson CARRERA VERANDA CF542ORB00 Manuel utilisateur

Hunter

Hunter Caraway Manuel d'instructions

Panasonic

Panasonic FV-15NLFS1 Manuel utilisateur

Kompernass

Kompernass KH 1150 Manuel utilisateur

VES

VES FALA100/12V/TR Manuel utilisateur

Vertiv

Vertiv Liebert DCD Manuel utilisateur

Westinghouse

Westinghouse GFP Series Manuel utilisateur

Venmar

Venmar KUBIX HRV PLUS Series Manuel utilisateur

Maico

Maico ECR 31 Manuel utilisateur

Sonnenkonig

Sonnenkonig Dinky Manuel utilisateur

S&P

S&P ECOWATT HXBR Manuel utilisateur

Wider

Wider IMP03369BH Manuel utilisateur

Panasonic

Panasonic F-60DHN Manuel utilisateur

Hinkley

Hinkley HIGHLAND Manuel utilisateur

Broan

Broan 766BN Manuel utilisateur

Premium

Premium PFS16022 Instructions de montage
