KitchenAid KIRD802XSS0 Manuel utilisateur

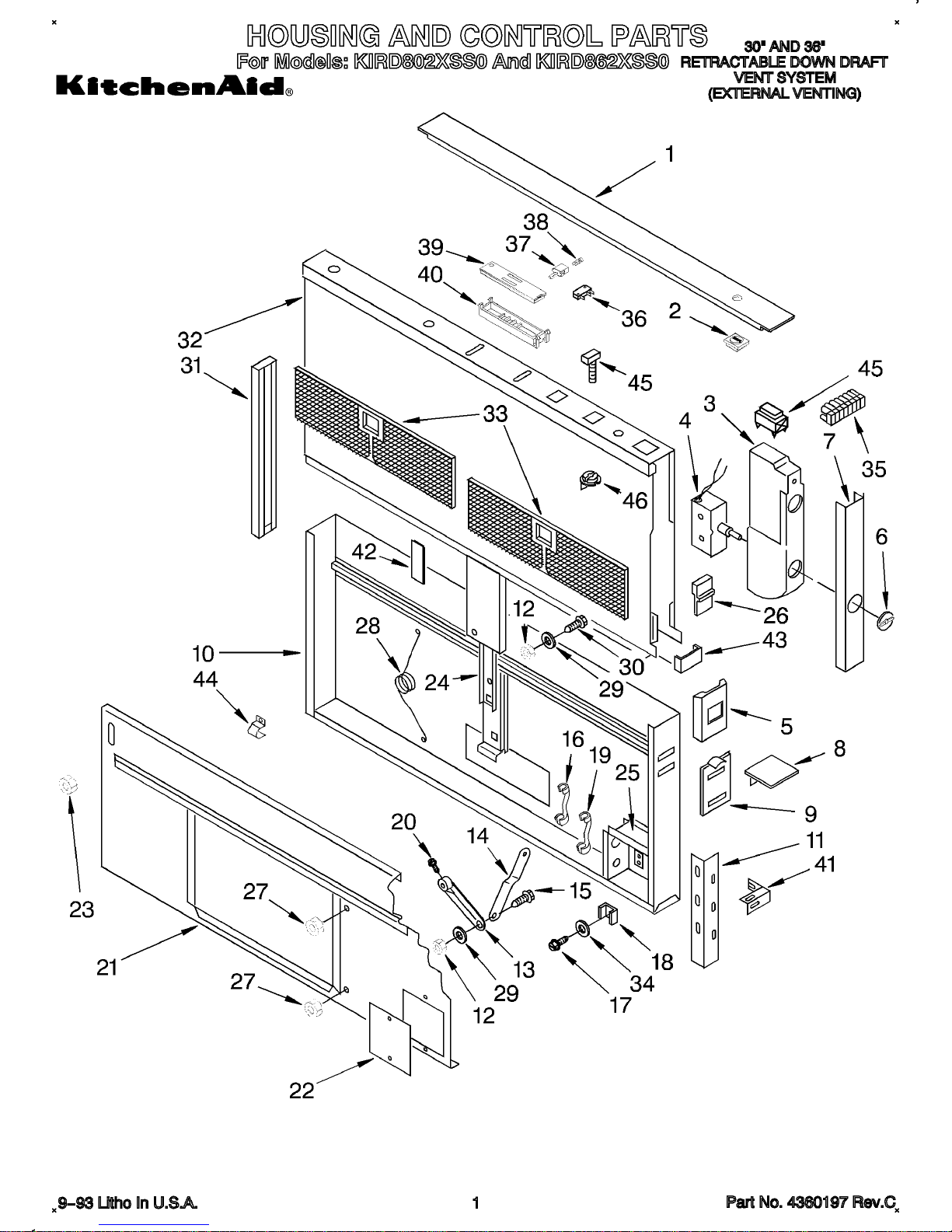

1 Cover, Controls (Top)

4360130 KIRD802XXS0

4360131 KIRD862XSS0

2 4360132 Button, Push

3 4360134 Housing, Switch

4 4360135 Switch, Fan

5 4360136 Shield, Support Bracket (2)

6 4360137 Knob

7 4360138 Panel, Control

8 4360139 End Cap (2)

9 4360140 Plate, Support (Upper) (2)

10 Housing, Non-Serviceable

11 Bracket, Support

4360141 Lower R.H.

4360170 Lower L.H.

12 4360142 Nut

13 4360143 Arm, Gear Motor

14 4360144 Arm, Cavity

15 4360145 Bolt

16 4360062 Strain Relief

17 4360006 Screw

18 4360146 Nut

19 4360147 Strain Relief

20 4360148 Screw

21 Cover, Housing Non-Serviceable

22 4360149 Cover, Wiring Box

23 4360150 Nut

24 Guide, Housing Non-Serviceable

25 4360152 Box, Wiring

26 4360153 Clamp

27 4360156 Nut

28 4360157 Spring

29 4360158 Washer

30 4360159 Bolt

31 4360160 Trim, R.H.

32 Cavity Non-Serviceable

33 Filter, Grease

4360193 KIRD801XSS0

4360194 KIRD861XSS0

34 4360005 Washer

35 4360165 Terminal

36 4360196 Micro Switch (2)

37 4360166 Actuator, Micro Switch (2)

38 4360167 Spring (2)

39 4360168 Cover, Switch

40 4360169 Housing, Switch

41 Support

4360171 L.H.

4360172 R.H.

42 4360173 Guide, Housing (Back)

43 4360174 Spacer, Cavity (2)

44 4360044 Clamp, Cable

45 4360163 Bolt

46 4360164 Nut

47 4360133 Switch

Following Parts Not Illustrated

4360198 Installation Kit

LITERATURE PARTS

LIT4174172 Installation Instructions/ Use And Care Guide

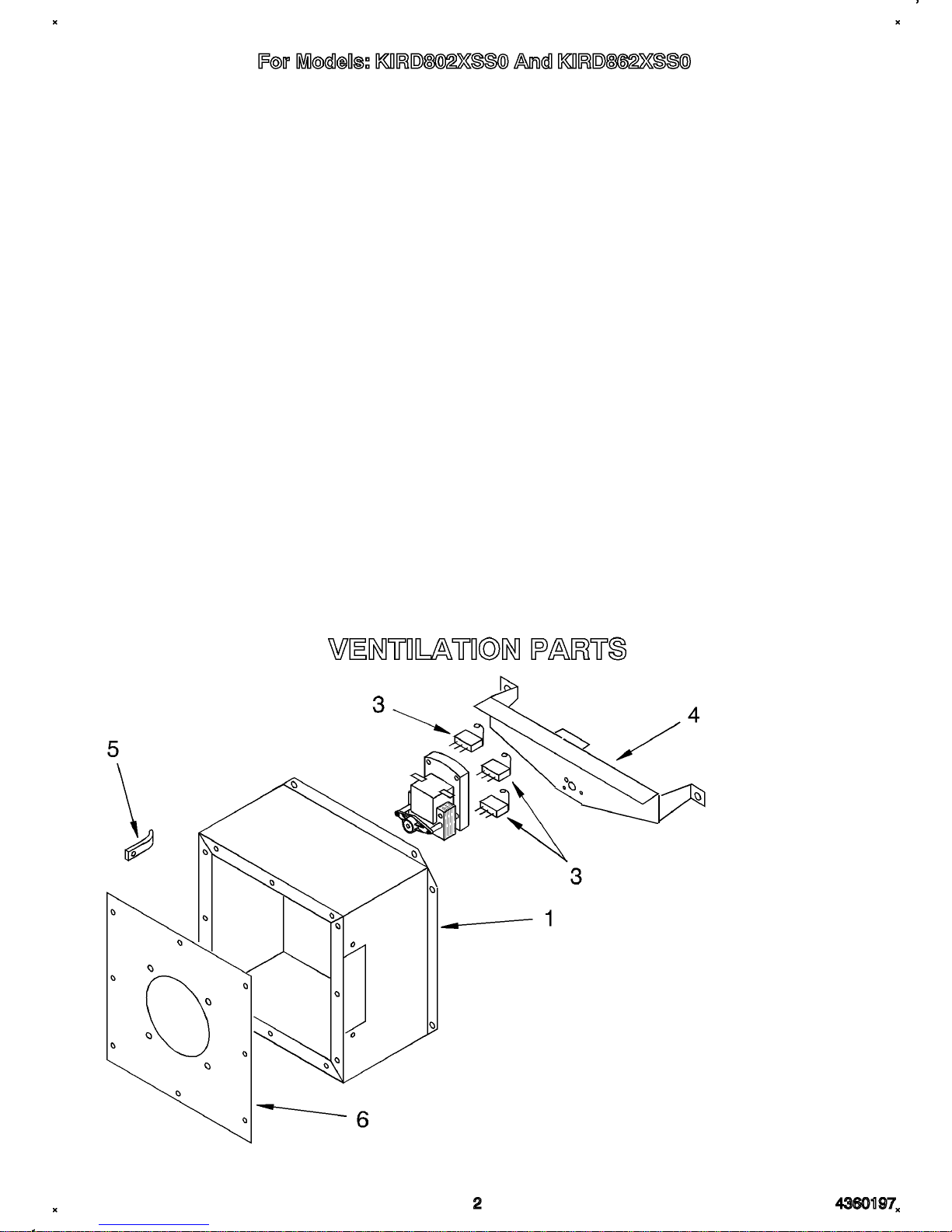

1 4360192 Box, Blower

2 4360154 Motor, Gear

3 4360035 Micro Switch (3)

4 4360155 Bracket, Motor Gear

5 4360059 Bracket, Capacitor

6 4360191 Cover, Blower Box

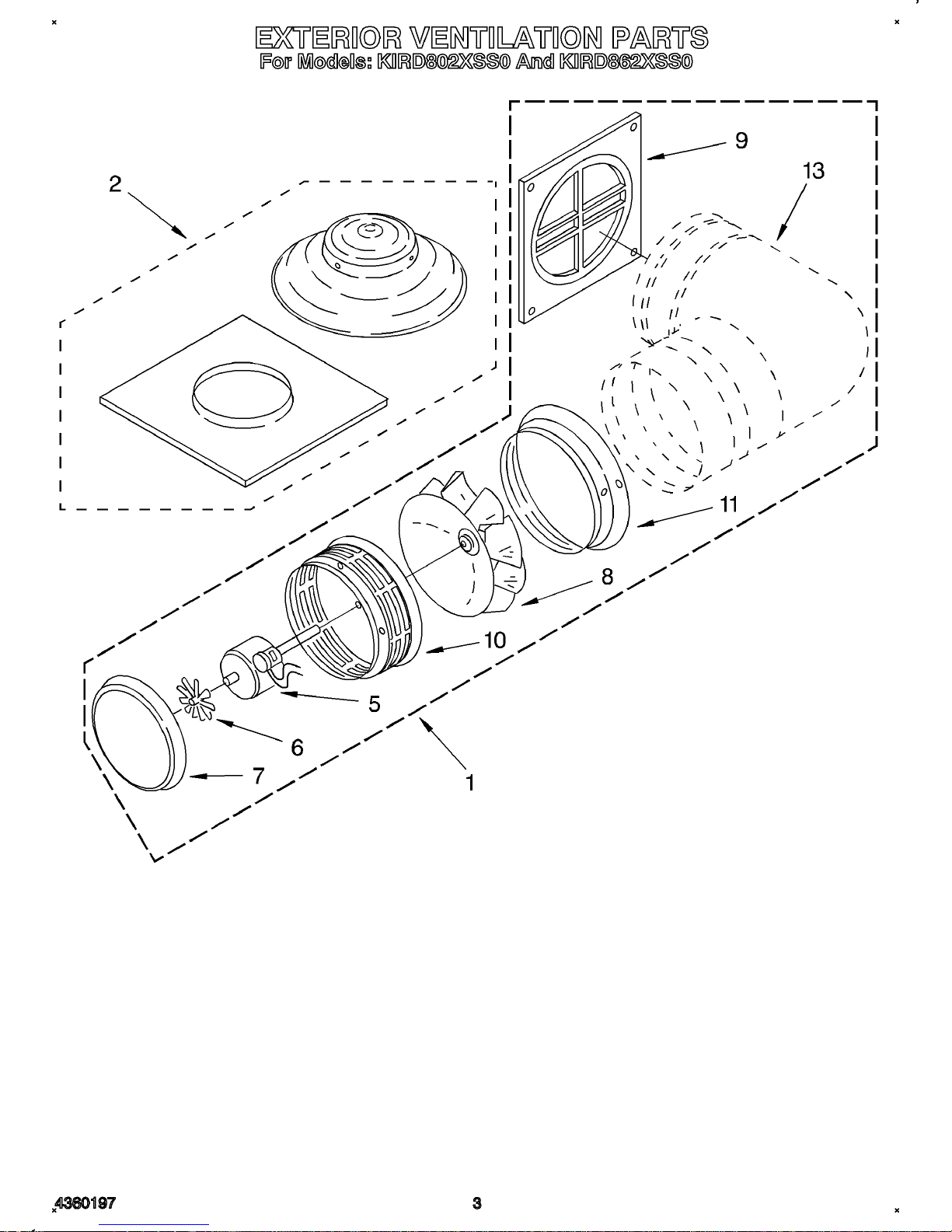

1 Power Unit Complete Model KPED890T

2 4173296 Roof Mounting Kit (Dome Cover And Flashing)

5 4173414 Motor (Includes Capacitor & Cap)

6 4173415 Blade, Fan

7 4173417 Cover, Motor (Wall Mount)

8 4173416 Impeller

9 4173456 Plate, Adaptor (With Damper)

10 Housing (Non-Serviceable)

11 Housing, Ring (Non-Serviceable)

13 9" Elbow (Not Included, Purchase Locally)

OPTIONAL PARTS NOT INCLUDED

4360205 Trim Kit-White (KIRD802)

4360207 Trim Kit-Black (KIRD802)

4360206 Trim Kit-White (KIRD862)

4360208 Trim Kit-Black (KIRD862)
