HOOD PARTS

For Model: KHVU781RSS0

(Stainless)

12−05 Litho in U.S.A. (jac) Part No. 8190998

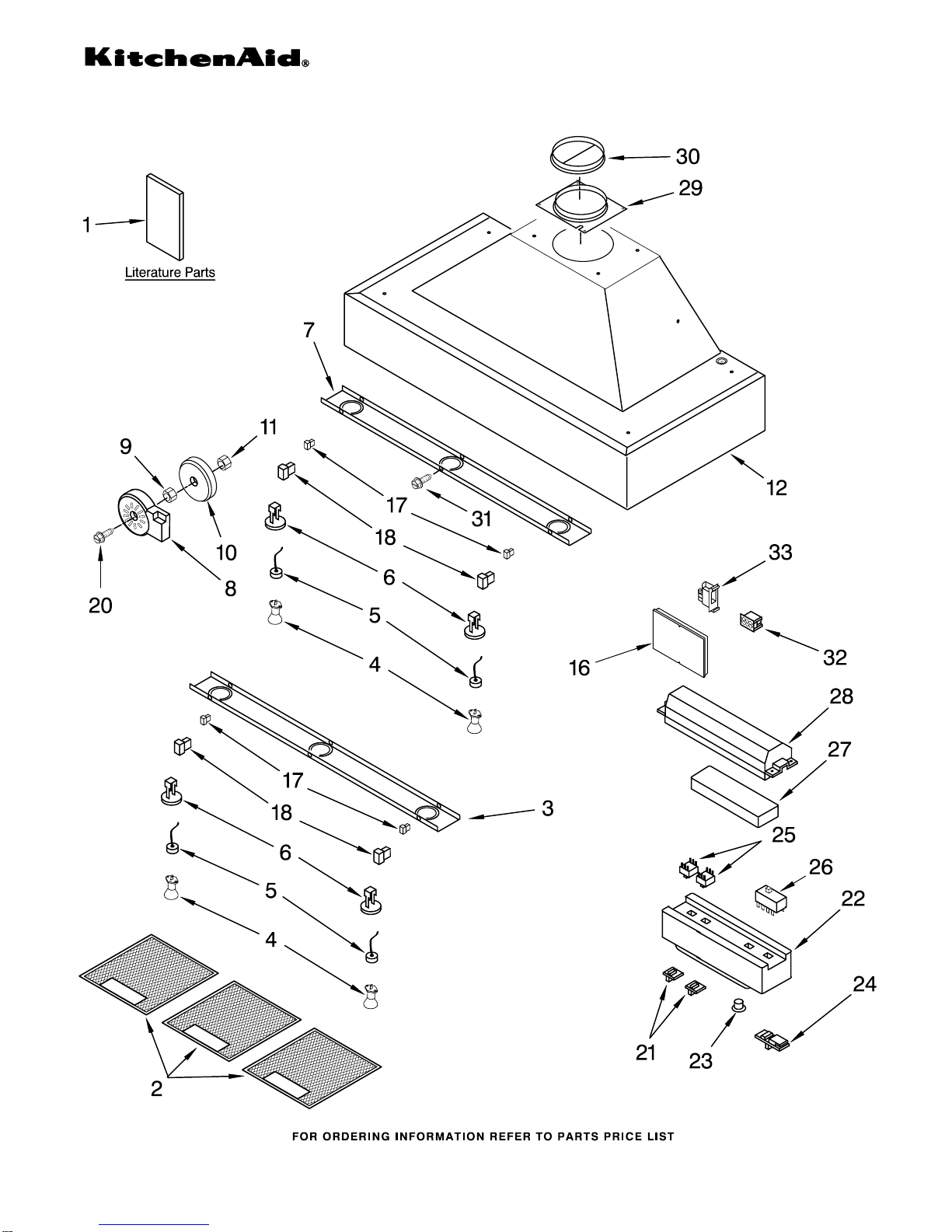

48" HOOD LINER

HOOD PARTS

For Model: KHVU781RSS0

(Stainless)

8190998

Illus. Part

No. No. DESCRIPTION

1 Literature Parts

8191045 Instructions,

Installation /

Use & Care Guide

8191044 Wiring Diagram

2 8190541 Filter, Grease (4)

3 8190543 Support, Light

4 8189593 Bulb, Halogen (6)

5 8190542 Holder, Bulb (6)

6 8189598 Support, Bulb (6)

7 8190544 Support, Light

8 8190545 Blower

9 8190411 Nut

10 8189856 Transformer

11 8190414 Nut

12 Hoodliner

(Not Serviced)

16 4360303 Cover, Dist Box

17 4360161 Connector, Male

18 4360162 Connector, Female

20 8190403 Screw

21 8189618 Button, On/Off

22 8191040 Box, Control

23 4360028 Lens, Light

24 8189620 Button, Mtr Speed

25 8189621 Switch, On/Off

26 8189622 Switch, Mtr Speed

27 8190566 Support

28 8189624 Cover, Switch

29 8190405 Extension, Flange

30 8190358 Damper, Hood

31 4360048 Pin, Hinge (6)

32 8190381 Connector, Male

33 8191006 Connector, Female

VENTILATION PARTS

For Model: KHVU781RSS0

(Stainless)

8190998

Illus. Part

No. No. DESCRIPTION

1 8190389 Housing, Upper

2 8190388 Support, Motor−SX

3 8190390 Motor, Blower

4 8190391 Support, Motor−DX

5 8190387 Housing, Lower

6 8190392 Cover, Wire

7 8190393 Connector

8 8190386 Cover, Wire

9 8190385 Capacitor

10 8190384 Cover, Box

11 8190383 Cover, Wire

12 8190398 Bracket, Mounting

13 8190582 Screw (2)

ACCESSORY PARTS

4396915 10" Duct

Transition Kit
