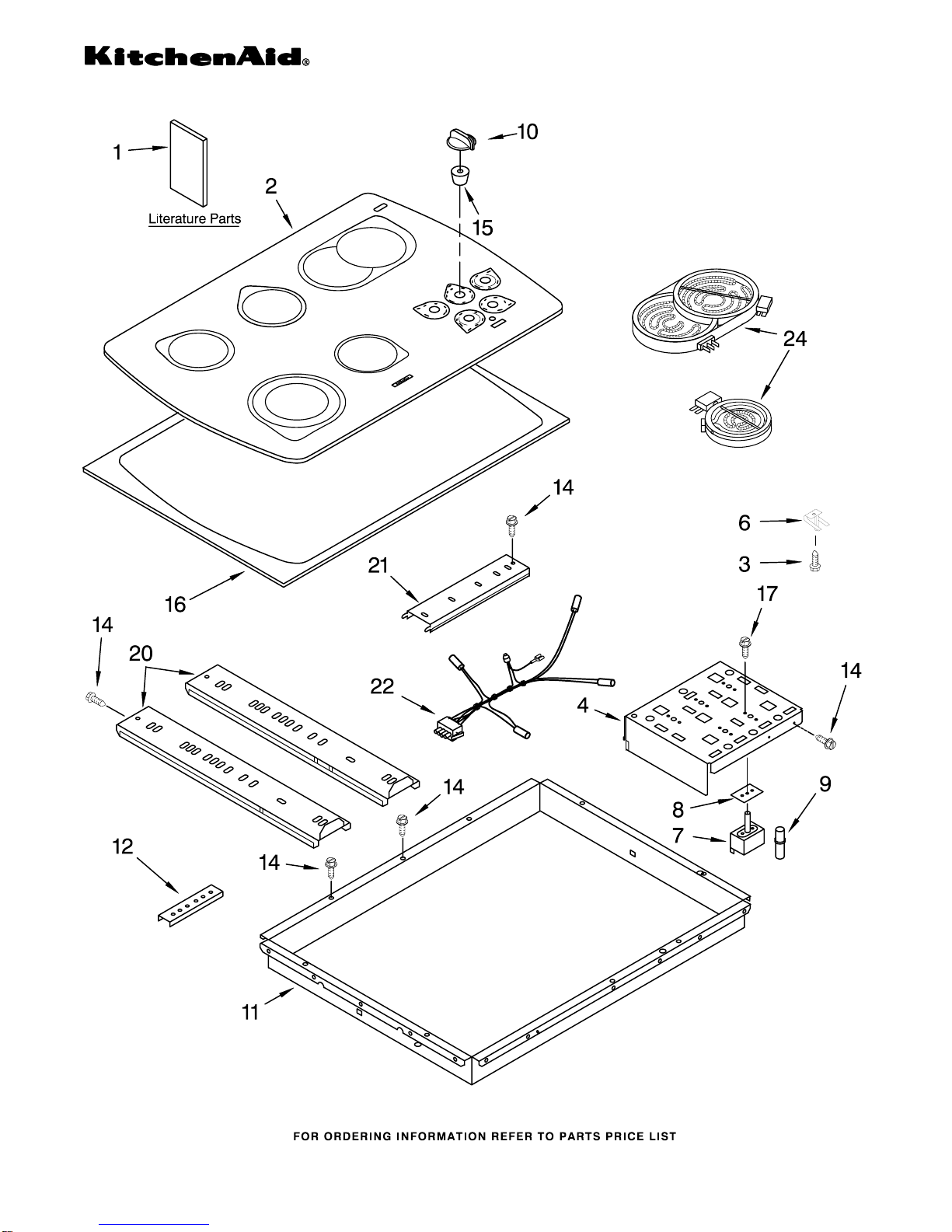

COOKTOP PARTS

For Models: KECC567KBL1, KECC567KSS1, KECC567KBT1, KECC567KWW1

(Black) (S.Steel) (Biscuit) (Designer White)

10−02 Litho in U.S.A. (cre) Part No. 8185999

36" ELECTRIC

BUILT−IN

COOKTOP

COOKTOP PARTS

For Models: KECC567KBL1, KECC567KSS1, KECC567KBT1, KECC567KWW1

(Black) (S.Steel) (Biscuit) (Designer White)

8185999

Illus. Part

No. No. DESCRIPTION Illus. Part

No. No. DESCRIPTION

1 Literature Parts

LIT4455836

Installation

Instructions

LIT4456011

Wiring Diagram

LIT8284718

Use & Care Guide

LIT3191638

Safe Cooking Tips

LIT8284601

Energuide Label

COOKTOP PARTS

2 Cooktop, Glass

8284892 Black

8284893 White

8284895 Biscuit

8284894 Designer White

8284896 S.Steel

3 246119 Screw

4 4455420 Bracket, Switch

Mounting

6 3191791 Spring Locator(10)

246119 Screw (8)

7 Switch, Infinite

3191049 Use W/1500W

Left Rear Burner

4456027 Use W/1800/1000W

Right Rear Burner

3191049 Use W/1200W

Right Front Burner

4456027 Use W/1000/2400W

4456028 Jumper Wire

Left Front Burner

3191049 Use W/1400W

Center Rear Burner

8 3192439 Seal, Switch Shaft

9 3191945 Light, Indicator

10 Knob, Control (4)

9750372FF

Black

9750372FW

White

9750372FC

Biscuit

11 4456402 Box, Burner

12 4455917 Bracket, Mounting

3400093 Screw

4167077 Nut

14 3196537 Screw

15 3182435 Seal, Switch (5)

16 8284628 Frame, Cooktop

(S.Steel model

only)

17 311865 Screw

20 3191515 Rail, Element (2)

21 3192269 Rail, Element (1)

22 3192222 Lamp, Hot

Surface Indicator

24 Element, Surface

8523693 1000/2400W − LF

4452742 1200W − RF

8523697 1500W − CR

4452741 1000/1800W − RR

8523697 1500W − LR

3183956 Seal, Switch

Cover

MISCELLANEOUS PARTS

For Models: KECC567KBL1, KECC567KSS1, KECC567KBT1, KECC567KWW1

(Black) (S.Steel) (Biscuit) (Designer White)

8185999

Illus. Part

No. No. DESCRIPTION

FOLLOWING PARTS

NOT ILLUSTRATED

Miscellaneous

3172515 Mtg. Hardware Kit

3192737 Seal, Heat

3192408 Bracket,

Support (2)

SPLICING WIRES−−25FT.

LENGTH

242828 Wire, Black

12 Ga. 150 C

242820 Wire, Black

14 Ga. 150 C

242822 Wire, Blue

14 Ga. 150 C

242830 Wire, Brown

14 Ga. 200 C

242823 Wire, Green

14 Ga. 150 C

242824 Wire, Orange

14 Ga. 150 C

242829 Wire, Red

12 Ga. 150 C

242825 Wire, Red

14 Ga. 150 C

242831 Wire, Red

14 Ga. 200 C

242826 Wire, White

14 Ga. 150 C

242827 Wire, Yellow

14 Ga. 150 C

242832 Wire, Yellow

14 Ga. 200 C

ACCESSORY PARTS

3191048 Cleaner, Glass

WIRING HARNESS PARTS

4456018 Harness, Main

313438 Clip, Harness

3400015 Screw, Ground

4456065 Conduit
