COOKTOP PARTS

For Models: KECC502GBL3, KECC502GWH3, KECC502GBT3

(Black) (White) (Biscuit)

10−02 Litho in U.S.A. (RS) Part No. 8185510

30" ELECTRIC

BUILT−IN

COOKTOP

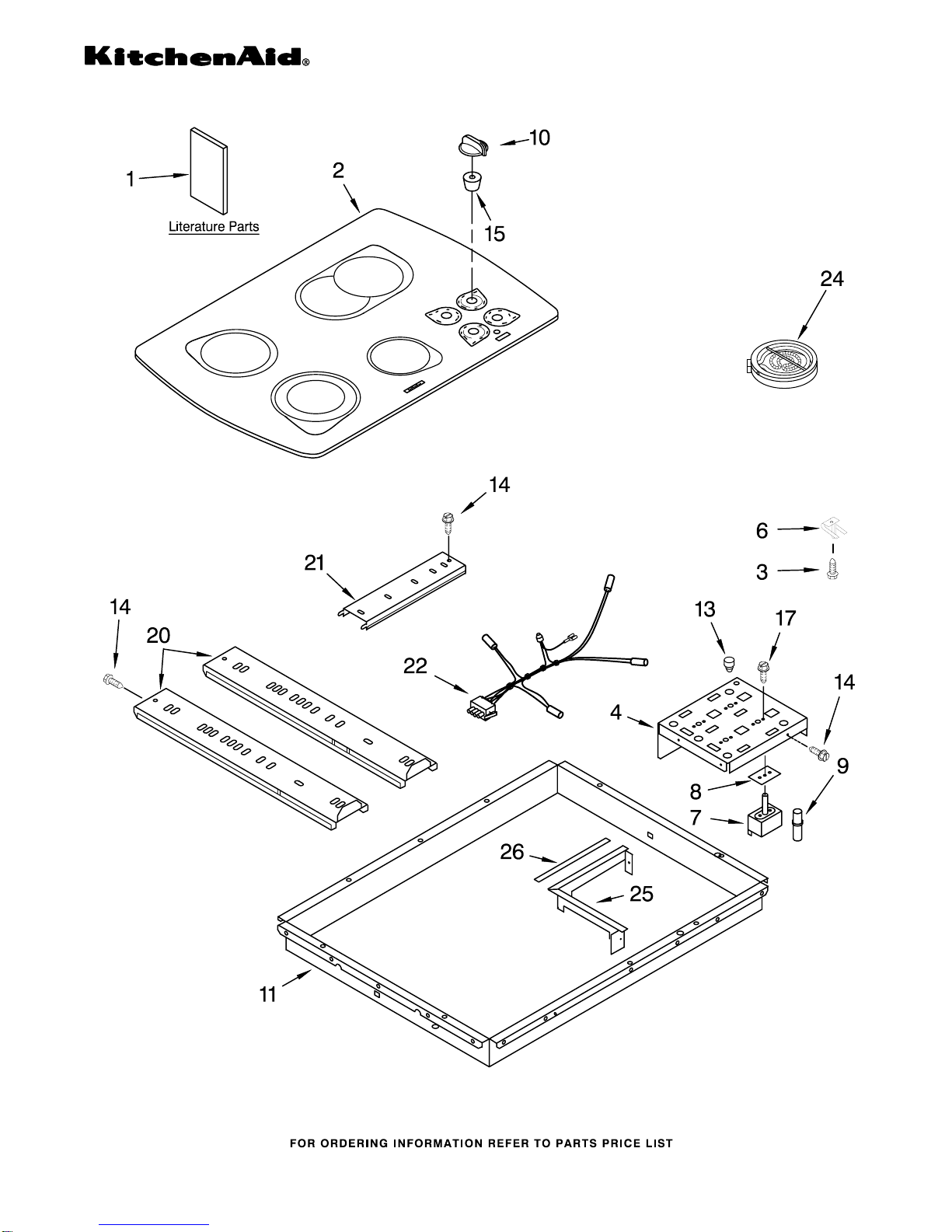

COOKTOP PARTS

For Models: KECC502GBL3, KECC502GWH3, KECC502GBT3

(Black) (White) (Biscuit)

8185510

Illus. Part

No. No. DESCRIPTION

1 Literature Parts

LIT3192799

Installation

Instructions

LIT3191794

Wiring Diagram

LIT8284718

Use & Care Guide

LIT3191638

Tips−Safer Cooking

2 Cooktop, Glass

4455549 Black

4455551 White

4455550 Honeycomb

3 246119 Screw

4 4455421 Bracket, Switch

Mounting

6 3191791 Spring Locator (8)

7 Switch, Infinite

3191049 LR − RF

3188516 RR − LF

8 3183956 Seal, Switch Shaft

9 3191945 Light, Indicator

10 Knob, Control (4)

9750372FF

Black

9750372FW

White

9750372FC

Biscuit

11 4456401 Box, Burner

13 3192477 Bumper, Silicone

14 3196537 Screw

15 3182435 Seal, Switch (4)

17 311865 Screw

20 3191515 Rail, Element (2)

21 3192268 Rail, Element (1)

22 3191343 Lamp, Hot

Surface Indicator

24 Element, Surface

8272567 1200W − RF

8272564 1500W − LR

4452741 1000/1800W − RR

8272563 1000/2400W − LF

25 4455468 Shield−Heat,

Control

26 3191839 Seal, Heat Shield

3192737 Seal, Heat

3192439 Seal, Limiter

MISCELLANEOUS PARTS

For Models: KECC502GBL3, KECC502GWH3, KECC502GBT3

(Black) (White) (Biscuit)

8185510

Illus. Part

No. No. DESCRIPTION

Miscellaneous

3172515 Mtg. Hardware Kit

3192408 Bracket,

Support (2)

MISCELLANEOUS PARTS

FOLLOWING PARTS

NOT ILLUSTRATED

SPLICING WIRES−−25FT.

LENGTH

242828 Wire, Black

12 Ga. 150 C

242820 Wire, Black

14 Ga. 150 C

242822 Wire, Blue

14 Ga. 150 C

242830 Wire, Brown

14 Ga. 200 C

242823 Wire, Green

14 Ga. 150 C

242824 Wire, Orange

14 Ga. 150 C

242829 Wire, Red

12 Ga. 150 C

242825 Wire, Red

14 Ga. 150 C

242831 Wire, Red

14 Ga. 200 C

242826 Wire, White

14 Ga. 150 C

242827 Wire, Yellow

14 Ga. 150 C

242832 Wire, Yellow

14 Ga. 200 C

ACCESSORY PARTS

3191048 Cleaner, Glass

WIRING HARNESS PARTS

4455272 Wiring Harness

3400015 Screw, 10−32 x 3/8

3192220 Conduit, Harness
