COOKTOP PARTS

For Models: KECC502GBL1, KECC502GWH1, KECC502GAL1, KECC502GBT1

(Black) (White) (Almond) (Biscuit)

10−99 Litho in U.S.A. (RS) Part No. 8177406

30" ELECTRIC

BUILT−IN

COOKTOP

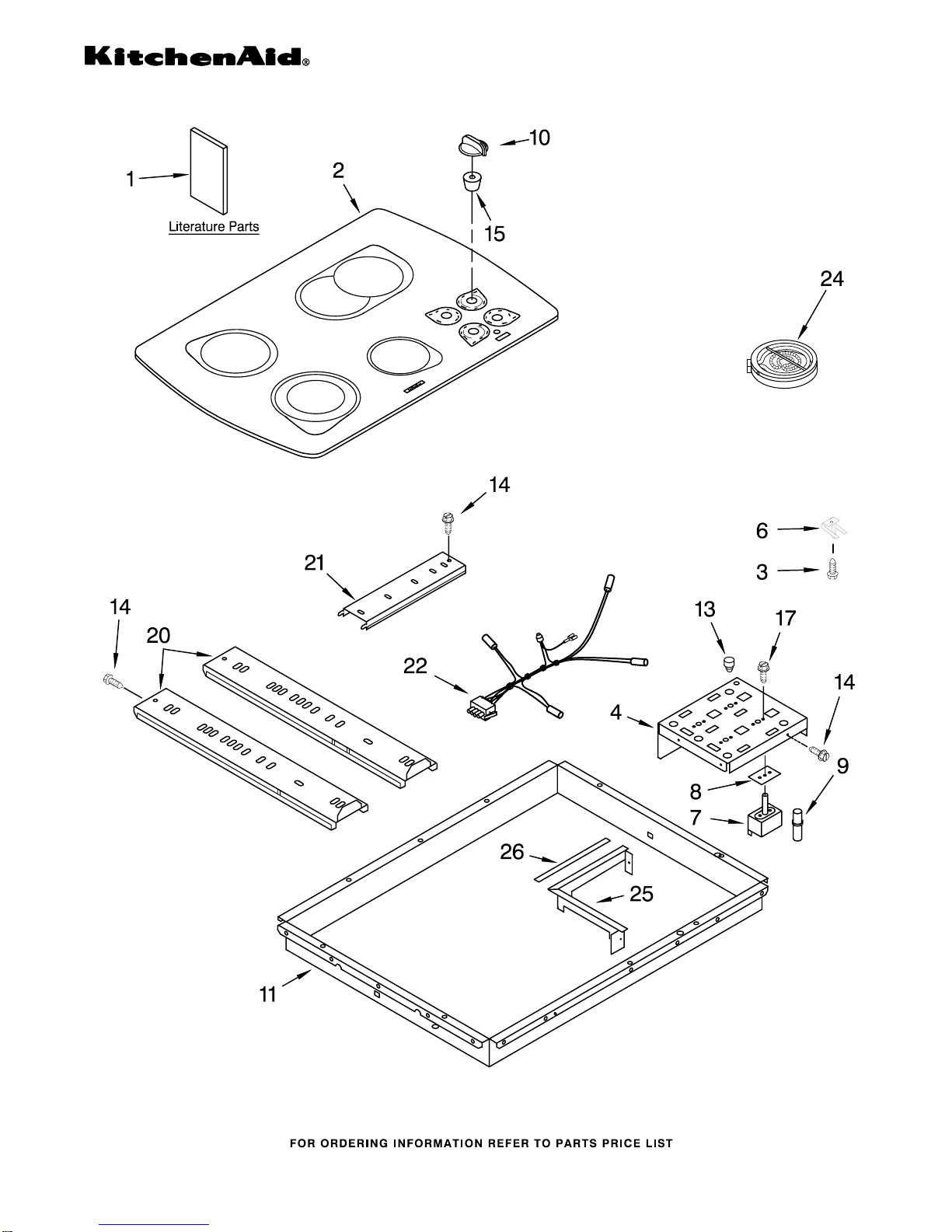

COOKTOP PARTS

For Models: KECC502GBL1, KECC502GWH1, KECC502GAL1, KECC502GBT1

(Black) (White) (Almond) (Biscuit)

8177406

Illus. Part

No. No. DESCRIPTION

1 Literature Parts

LIT3191771

Installation

Instructions

LIT3191794

Wiring Diagram

LIT3191524

Use & Care Guide

LIT3191638

Tips-Safer Cooking

2 Cooktop, Glass

4455298 Black

4455300 White

4455299 Honeycomb

3 246119 Screw

4 3192163 Bracket, Switch

Mounting

6 3191791 Spring Locator (8)

7 Switch, Infinite

3191049 LR - RF

3188516 RR - LF

8 3183956 Seal, Switch Shaft

9 3191945 Light, Indicator

10 Knob, Control (4)

9750372FF

Black

9750372FW

White

9750372FT

Almond

9750372FC

Biscuit

11 4455290 Box, Burner

13 3192477 Bumper, Silicone

14 3196537 Screw

15 3182435 Seal, Switch (4)

17 311865 Screw

20 3191515 Rail, Element (2)

21 3192268 Rail, Element (1)

22 3191343 Lamp, Hot

Surface Indicator

24 Element, Surface

8272567 1200W - RF

8272564 1500W - LR

4452741 1000/1800W - RR

8272563 1000/2400W - LF

25 3191838 Shield-Heat,

Control

26 3191839 Seal, Heat Shield

MISCELLANEOUS PARTS

For Models: KECC502GBL1, KECC502GWH1, KECC502GAL1, KECC502GBT1

(Black) (White) (Almond) (Biscuit)

8177406

Illus. Part

No. No. DESCRIPTION

Miscellaneous

3172515 Mtg. Hardware Kit

FOLLOWING PARTS

NOT ILLUSTRATED

SPLICING WIRES--25FT.

LENGTH

242828 Wire, Black

12 Ga. 150 C

242820 Wire, Black

14 Ga. 150 C

242822 Wire, Blue

14 Ga. 150 C

242830 Wire, Brown

14 Ga. 200 C

242823 Wire, Green

14 Ga. 150 C

242824 Wire, Orange

14 Ga. 150 C

242829 Wire, Red

12 Ga. 150 C

242825 Wire, Red

14 Ga. 150 C

242831 Wire, Red

14 Ga. 200 C

242826 Wire, White

14 Ga. 150 C

242827 Wire, Yellow

14 Ga. 150 C

242832 Wire, Yellow

14 Ga. 200 C

ACCESSORY PARTS

3191048 Cleaner, Glass

3183488 Scraper, Glass

WIRING HARNESS PARTS

4455272 Wiring Harness

4454692 Grommet

3192220 Conduit, Harness
