Kinedo Modulo XL Manuel utilisateur

1/2

Attenzione ai passi :

eAtención a los pasos :

Attention aux étapes :

Check installation steps :

P. 4 - 12 - 17

Achtung vor den Schritten :

 Montage-instructies

 Montageanleitung

!Aandacht voor de stappen :

 Installation instructions

 Manual de instalación

 Notice de montage

 Istruzioni di montaggio

DES1408NDG-1

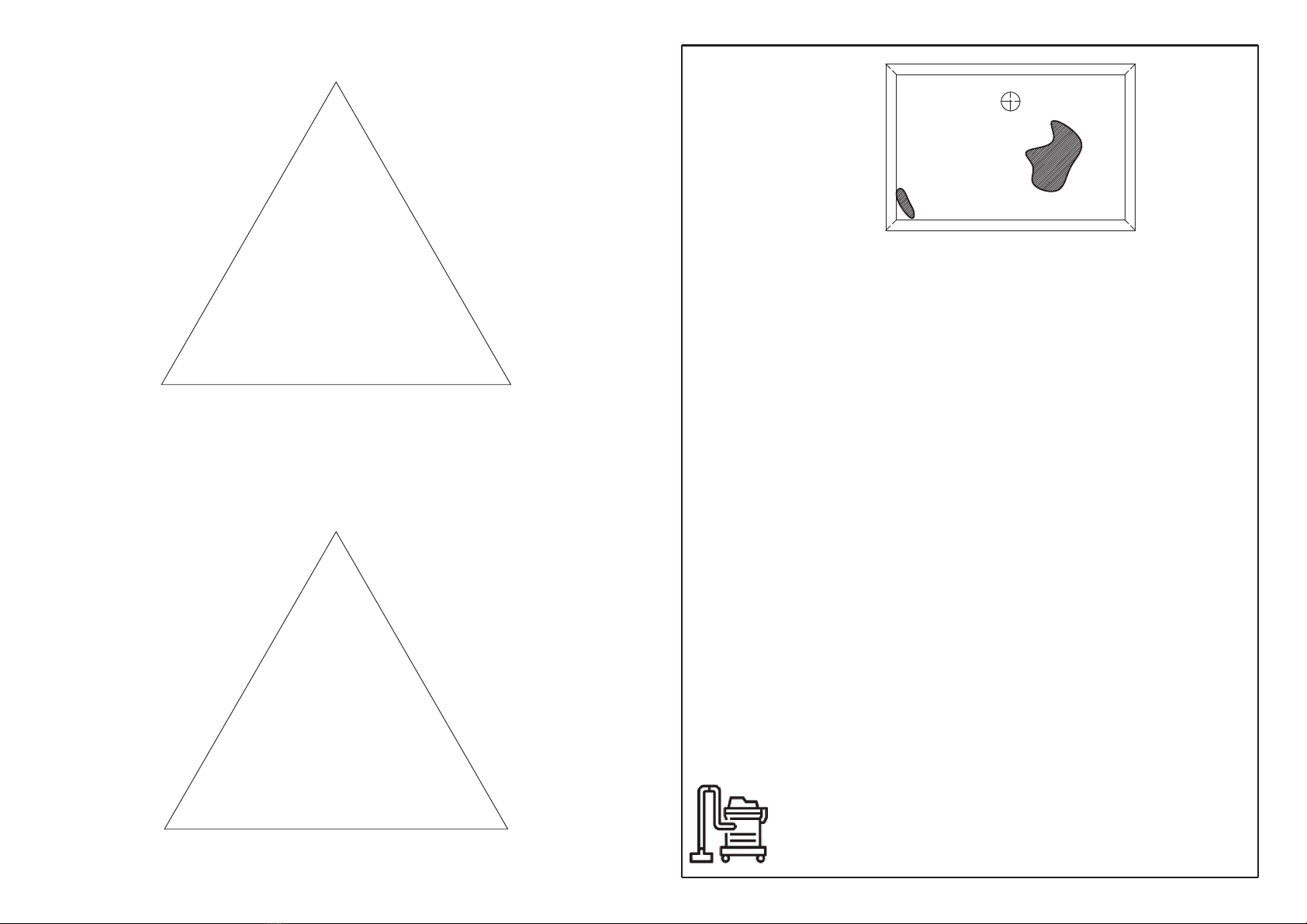

fAspirer le dessous de votre sol avant la pose

gVacuum the bottom of the floor before installation

eAspirar la parte inferior de su suelo antes de instalarlo

iAspirare la parte sottostante del pavimento prima dell'installazione

Saugen Sie den Boden des Bodens vor der Installation ab

Stofzuig de bodem van de vloer voor de installatie

fD’éventuelles irrégularités de surface sur le dessous de votre sol

n’empêchent pas une installation conforme aux préconisations de pose.

La colle (polyuréthane ou MS polymère) comblera facilement ces manques lors

du collage.

gAny surface irregularities on the underside of the floor have no influence on

the installation according to the installation recommendations.

The adhesive (polyurethane or MS polymer) compensates for these

unevenness when bonding the feet off without any problems.

ePosibles irregularidades de la superficie en la parte inferior del suelo no

impida la instalación de acuerdo con las recomendaciones de instalación.

El adhesivo (poliuretano o polímero MS) rellenará fácilmente estos huecos al

pegar los pies.

iEventuali irregolarità della superficie nella parte sotto del pavimento non

impediscono l'installazione in base alle raccomandazioni di montaggio.

La colla (poliuretano o MS polimero) riempirà facilmente queste lacuna quando

si incollano i piedini.

nEventuele onregelmatigheden in de vlakke onderzijde van uw vloer vormen

geen belemmering voor een installatie conform aan de gestelde richtlijnen. De

lijm (polyurethaan of MS-polymeer) vult eventuele openingen makkelijk op

tijdens het lijmen.

dEventuelle Unregelmäßigkeiten der Oberfläche an der Unterseite Ihres

Bodens haben keinen Einfluss auf die Installation gemäß den

Einbauempfehlungen. Der Klebstoff (Polyurethan oder MS-Polymer) gleicht

diese Unebenheiten beim Verkleben problemlos aus.

DES1408NDG-1

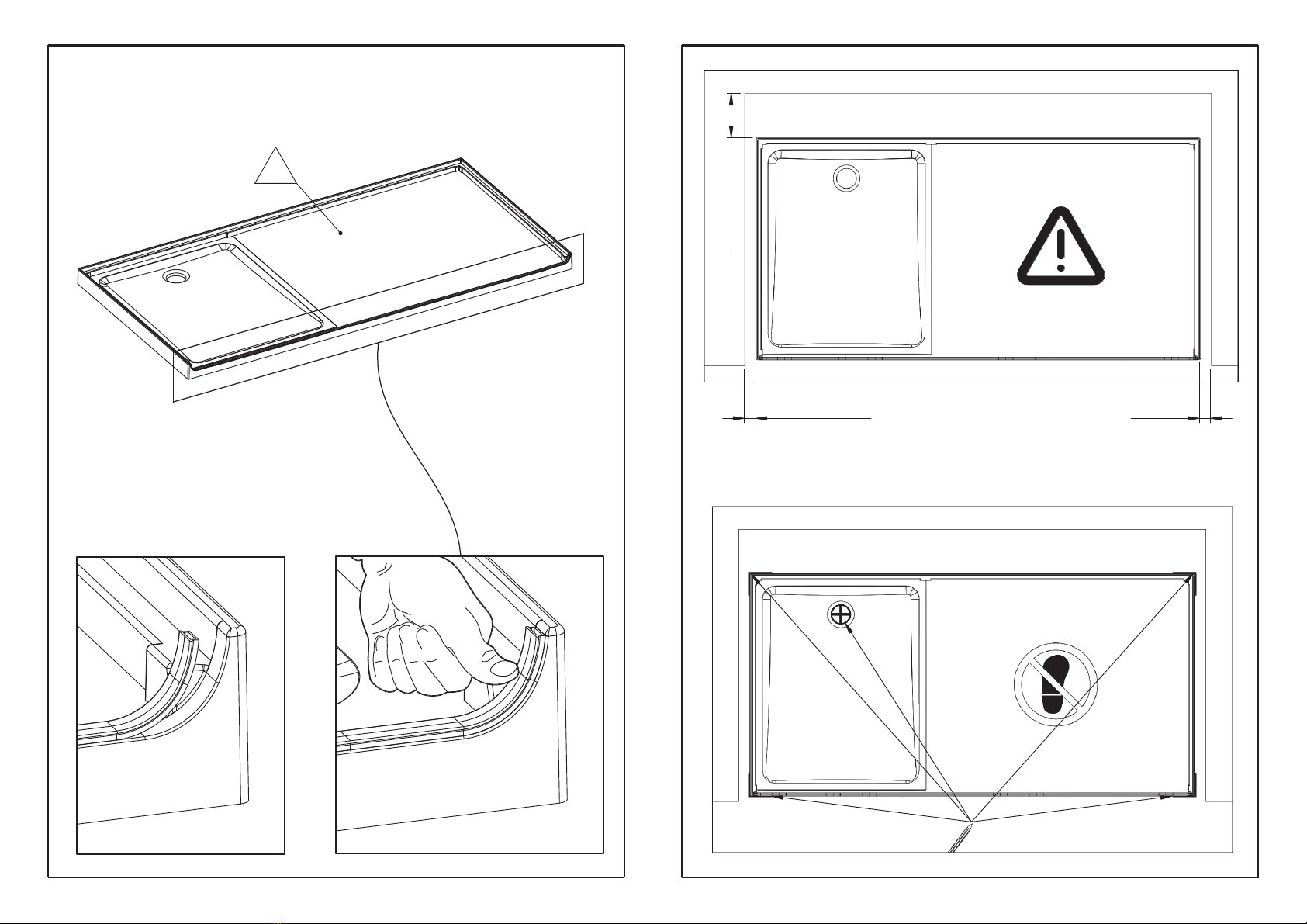

50 mm35 à 220 mm

210 à 220 mm

DES1408NDG-1

3 x 233 = 700

150

R195

150

150150

10 x 170 = 1700

B2 PB

PCB2

B3 PAI

130mm mini

A2 QF

DES1408NDG-1

45°

B5 QAP

B5 QAS

Ø32 Lg 100mm

B5 QAS

100

DES1408NDG-1

Adesivo poliuretanico

Pegamento de poliuretano

Polyurethane adhesive

Polyurethan-klebstoff

Polyurethaan kit

Colle polyuréthane

Conecte el drenaje a la bomba

Sluit de afvoer aan op de pomp

Collegare l'evacuazione alla pompa

Abfluss an die Pumpe anschließend

fRaccorder votre évacuation à votre pompe

gConnect your drainage to your pump

B4 QAV

1120mmmini

voor een goede afvoer dSehen Sie bitte ein minimales Gefälle vor, um den Abfluss zu erleichtern

Per facilitare l'evacuazione,

si prega di rispettare una pendenza minima nZorg voor een minimale hellingshoek

fPour faciliter l'évacuation, merci de respecter une pente mimimum, voir notice concernée

gTo facilitate evacuation, please respect a minimum slope, see the relevant instructions

ePara facilitar la evacuación, por favor respete una pendiente mínima,

vea las instrucciones correspondientes.

B4 QAV

mini

130mm

B5 QAS

DES1408NDG-1

630

970

B5 QAO

QANB5

B5 QAR

630

B5 QAS

B5 QAT

DES1408NDG-1

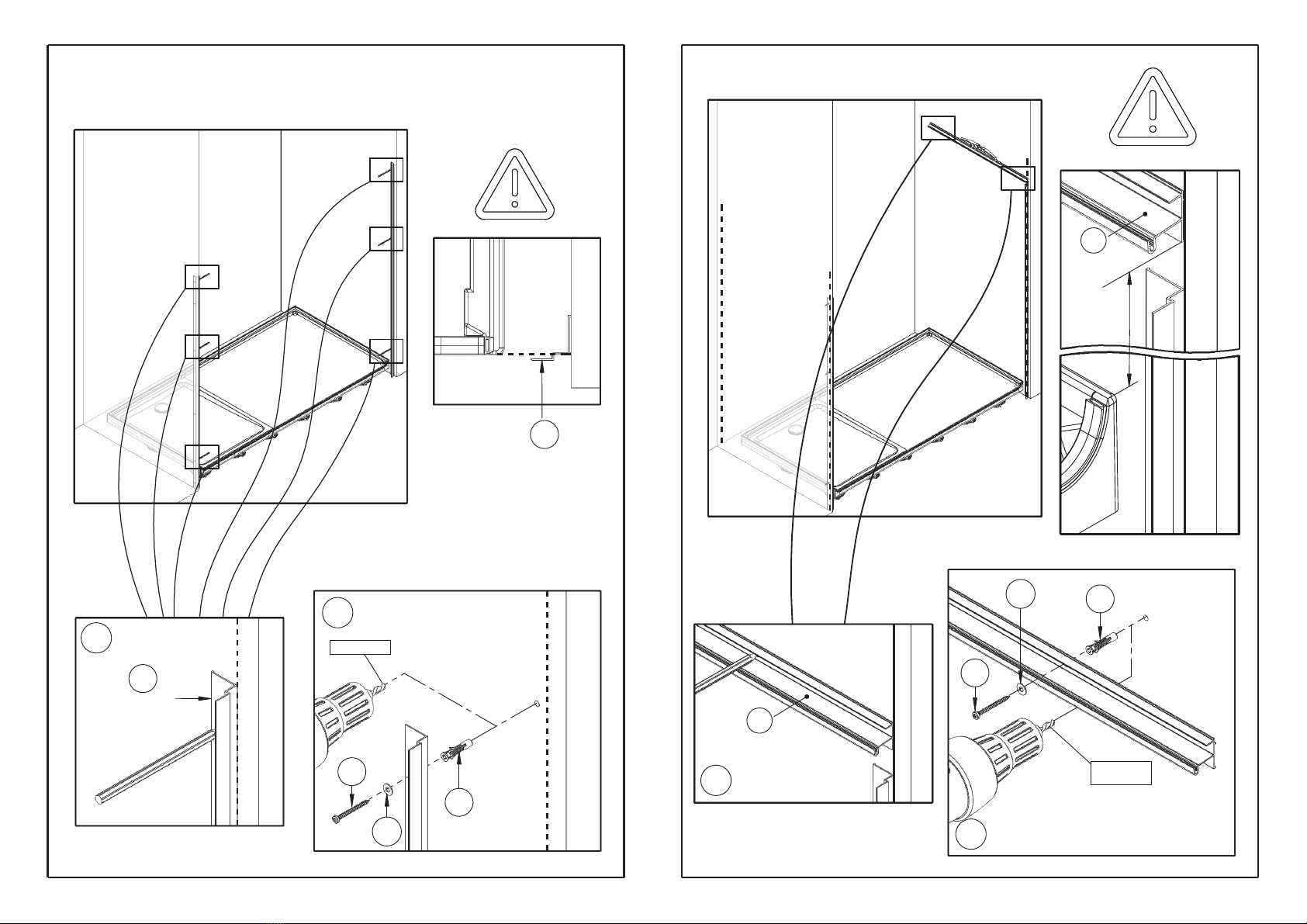

f Tracer g Mark

e Marcar i Tracciare

n Markeer d Zeichnen

DES1408NDG-1

1940mm

Ø 6 mm

1000mm

1865mm

1000mm

DES1408NDG-1
