KERN NDE-A07 Manuel utilisateur

KERN & Sohn GmbH

Ziegelei 1

D-72336 Balingen

E-Mail: info@kern-sohn.com

Tel: +49-[0]7433- 9933-0

Fax: +49-[0]7433-9933-149

Internet: www.kern-sohn.com

Installationsanleitung Stativ

Assembly instructions Tripod

Notice de montage Statif

Instrucciones de montaje Tripode

Istruzioni di montaggio Treppiede

Návod k montáži Stojan

Montage-instructies Statief

Instruções de montagem Tripode

Instrukcja montażu Statyw

Инструкция по монтажу Штатив

KERN NDE-A07

Version 1.0

NDE-A07-IA-multi-1010

D KERN NDE-A07

Version 1.0 09/2010

Installationsanleitung Stativ

Lieferumfang:

Stück Bauteile

1 Stativ

4 Schrauben „Anzeigegerät“

3 Schrauben „Stativfuß“

Montage Stativ:

Gummipfropfen entfernen

Abbildungsbeispiel

Kabel lösen. Stativfuß lt. Abb. mit den 3 Schrauben und Unterlegscheiben an

Waagenunterseite befestigen. Darauf achten, dass das Kabel nicht eingeklemmt oder

beschädigt wird.

2 NDE-A07-IA-multi-1010

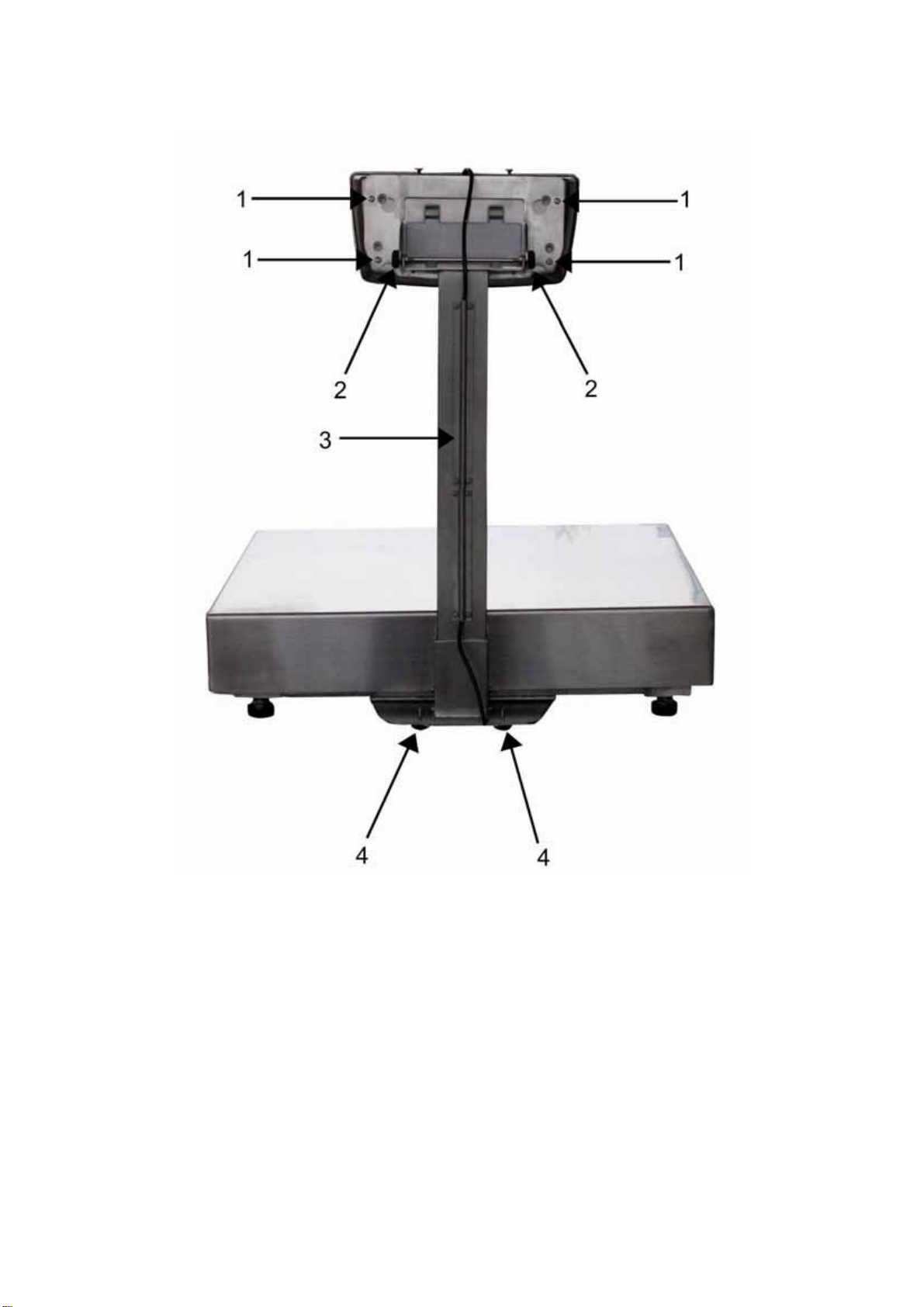

Abbildungsbeispiel

1. Schrauben zur Befestigung des Anzeigegerätes

2. Drehköpfe zur Positionierung des Anzeigegerätes

3. Kabelfach

4. Fußschrauben bis zum sicheren Stand eindrehen

NDE-A07-IA-multi-1010 3

GB KERN NDE-A07

Version 1.0 09/2010

Assembly instructions Tripod

Scope of delivery:

Qty. Component parts

1 Tripod

4 Screws „Display unit“

3 Screws „Tripod base“

Assembly of tripod.

Removing rubber plugs

Illustration example Weighing plate

Detach cable. Attach the tripod base acc. to the illustration using three screws and

washers at the lower side of the balance. Ensure that the cable is not damaged nor

squeezed.

4 NDE-A07-IA-multi-1010

Illustration example Weighing plate

1. Screws for fastening the display unit

2. Turning knobs for positioning the display unit

3. Cable box

4. Screw-in foot screws till they are safely fixed.

NDE-A07-IA-multi-1010 5

F KERN NDE-A07

Version 1.0 09/2010

Notice de montage Statif

Contenu de la livraison:

Qté. Composants

1 Statif

4 Vis „Afficheur“

3 Vis „pied de statif“

Montage du statif:

Retirer les bouchons en caoutchouc

Exemple d’illustration plateau de pesée

Desserrer le câble. Fixer le pied du statif selon l’illustration à l’aide des trois vis et les

rondelles sur le côté inférieur de la balance. Veillez à ce que le câble ne soit pas

endommagée ou coincée.

6 NDE-A07-IA-multi-1010

Exemple d’illustration plateau de pesée

1. Vis pour fixer l’afficheur

2. Boutons rotatifs pour positionner l’afficheur

3. Compartiment à câbles

4. Tourner les vis de pied jusqu’à avoir obtenu un emplacement sûre

NDE-A07-IA-multi-1010 7

E KERN NDE-A07

Versión 1.0 09/2010

Instrucciones de montaje Tripode

Volumen de entrega:

Pzas. Componentes

1 Tripode

4 Tornillos „Equipo indicador“

3 Tornillos „Pie de tripode“

Montaje del tripode:

Quitar tapones de caucho

Ejemplo de ilustración platillo de pesaje

Aflojar cable. Montar el pie del tripode según la ilustración con los tres tornillos y

arandelas al lado inferior de la balanza. Observar que el cable no sea aplastado ni

dañado.

8 NDE-A07-IA-multi-1010

Ejemplo de ilustración platillo de pesaje

1. Tornillo para montar el visualizador

2. Botones giratorios para posicionar el visualizador

3. Compartimiento de cables

4. Enroscar los tornillos hasta que estén bien asegurados.

NDE-A07-IA-multi-1010 9

I KERN NDE-A07

Versione 1.0 09/2010

Istruzioni di montaggio Treppiede

Volume di fornitura:

Pzo. Componenti

1 Treppiede

4 Viti „visualizzatore“

3 Viti „base del treppiede“

Montaggio del treppiede:

Togliere i tappi di gomma

Esempio di raffigurazione piatto di pesatura

Allentare il cavo. Fissare la base del treppiede sec. ill. con le tre viti e le rondella nel lato

inferiore della bilancia. Attenzione a non danneggiare oppure schiacciare il cavo.

10 NDE-A07-IA-multi-1010
