Kenwood TK-7180 Instructions d'installation et d'utilisation

B51-8712-00 (N)1007

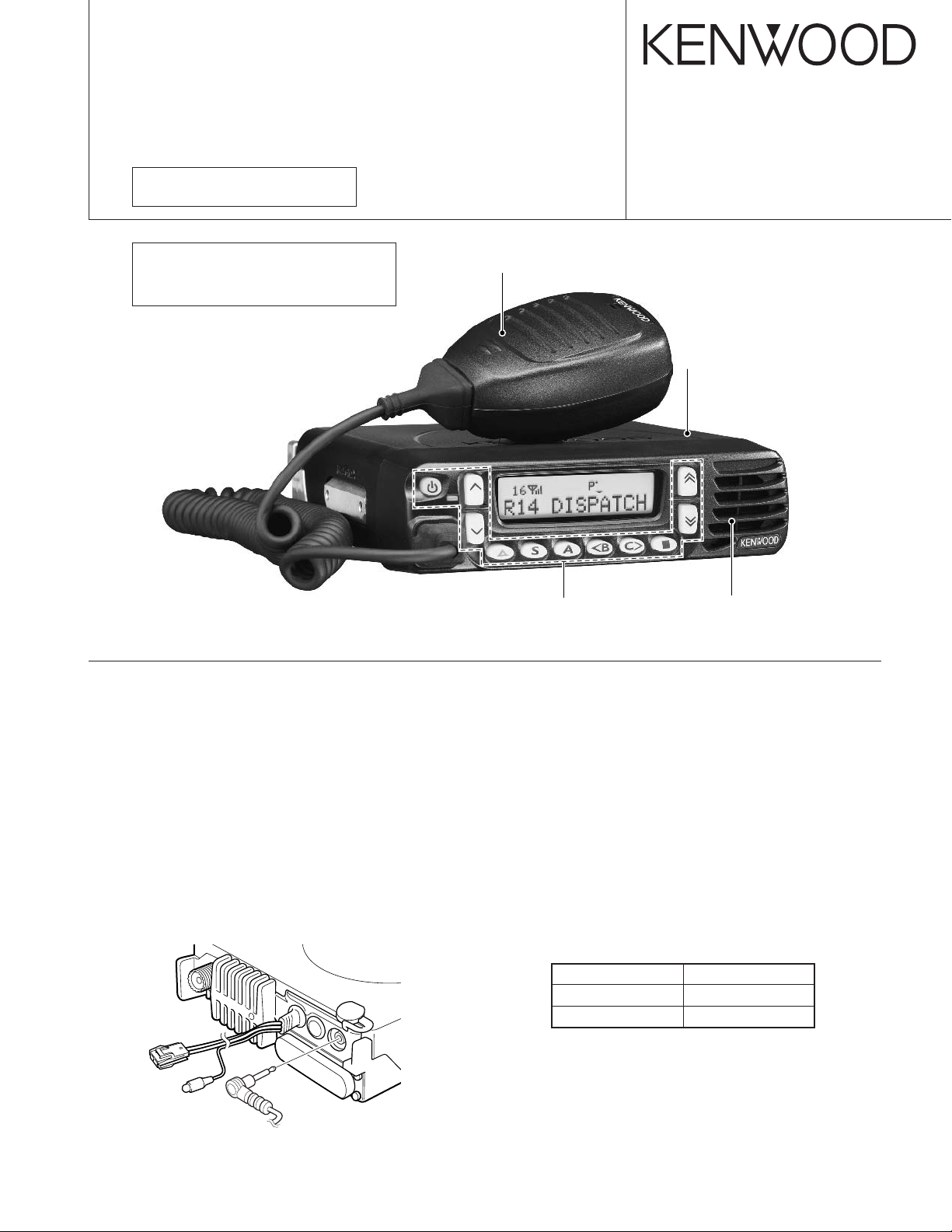

VHF/UHF FM TRANSCEIVER

TK-7180/8180

SERVICE MANUAL

Panel assy

(A62-1094-23)

Key top

(K29-9312-31)

Cabinet

(A01-2194-11)

Microphone

(T91-0639-05)

ADDENDUM

This addendum adds the information on

the transceiver and external speakers

installations (KES-3 and KES-5).

INSTALLATION

1. External Speaker (Option)

1-1. KES-3

The KES-3 is an external speaker for the 3.5-mm-diameter

speaker jack.

■Connection Procedure

1. Connect the KES-3 to the 3.5-mm-diameter speaker jack

on the rear of the transceiver.

1-2. KES-5

External speaker KES-5 can be installed for KAP-2. If KES-

5 is installed, it can be set by changing the CN1 short pin from

pins 4 and 5 to pins 5 and 6 on the KAP-2. Refer to the IN-

STALLATION (page 8) of the TK-7180 service manual (B51-

8691-00) and the TK-8180 original service manual (B51-8692-

00) for the detailed instructions how to install the KAP-2 to

the transceiver.

KAP-2 CN1 Connect Set Up

4-5 INT. SP or KES-3

5-6 KES-5

Fig. 1

TK-7180/8180

KENWOOD CORPORATION

2967-3, Ishikawa-machi, Hachioji-shi, Tokyo, 192-8525 Japan

KENWOOD U.S.A. CORPORATION

P. O. BOX 22745, 2201 East Dominguez Street, Long Beach, CA 90801-5745, U.S.A.

KENWOOD ELECTRONICS CANADA INC.

6070 Kestrel Road, Mississauga, Ontario, Canada L5T 1S8

KENWOOD ELECTRONICS DEUTSCHLAND GMBH

Rembrücker Str. 15, 63150 Heusenstamm, Germany

KENWOOD ELECTRONICS BELGIUM N.V.

Leuvensesteenweg 248 J, 1800 Vilvoorde, Belgium

KENWOOD ELECTRONICS FRANCE S.A.

13, Boulevard Ney, 75018 Paris, France

KENWOOD ELECTRONICS U.K. LIMITED

KENWOOD House, Dwight Road, Watford, Herts., WD18 9EB United Kingdom

KENWOOD ELECTRONICS EUROPE B.V.

Amsterdamseweg 37, 1422 AC Uithoorn, The Netherlands

KENWOOD ELECTRONICS ITALIA S.p.A.

Via G. Sirtori, 7/9 20129 Milano, Italy

KENWOOD IBERICA S.A.

Bolivia, 239-08020 Barcelona, Spain

KENWOOD ELECTRONICS AUSTRALIA PTY. LTD.

(A.C.N. 001 499 074)

16 Giffnock Avenue, Centrecourt Estate, North Ryde, N.S.W. 2113 Australia

KENWOOD ELECTRONICS (HONG KONG) LTD.

Unit 3712-3724, Level 37, Tower one Metroplaza, 223 Hing Fong Road, Kwai Fong, N.T., Hong Kong

KENWOOD ELECTRONICS SINGAPORE PTE LTD.

1 Ang Mo Kio Street 63, Singapore 569110

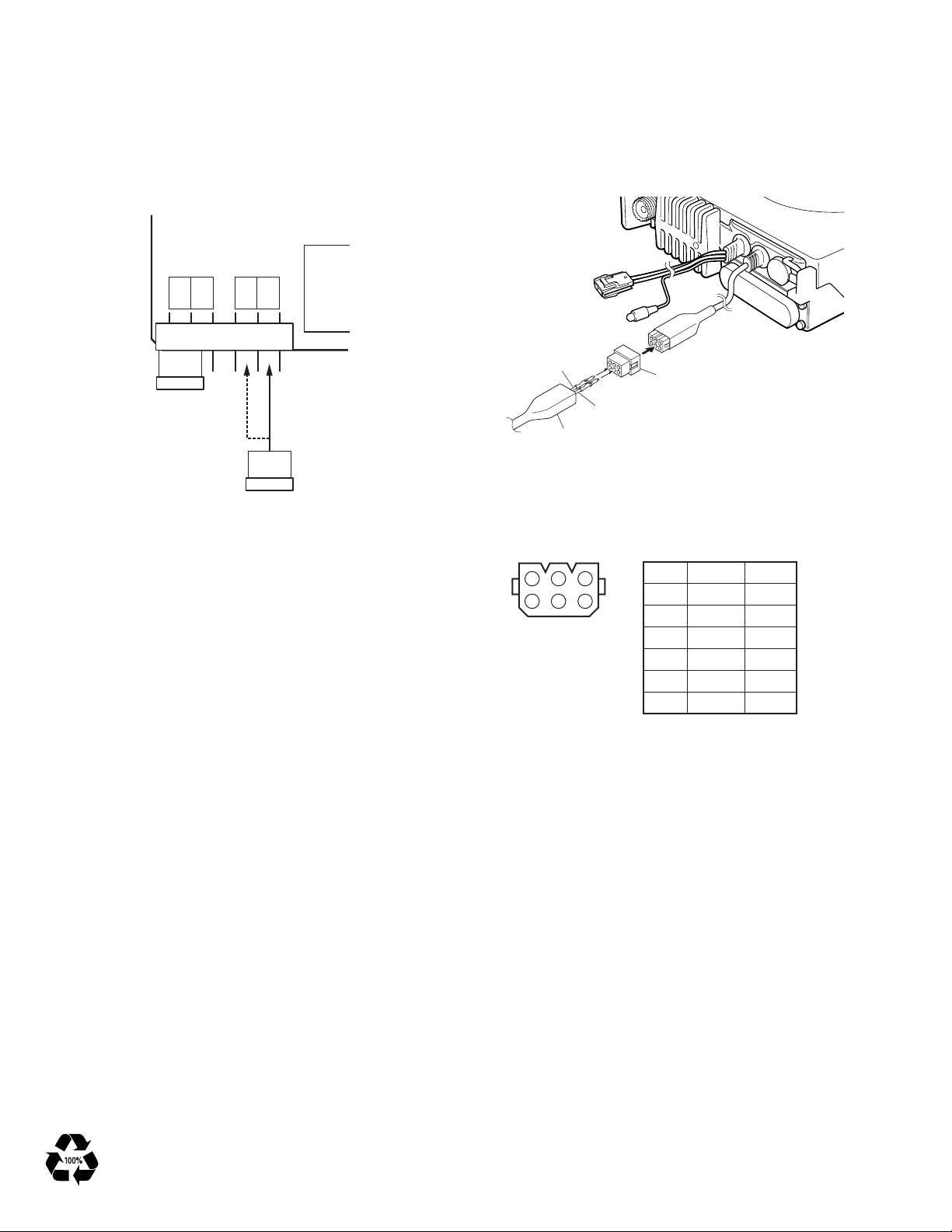

INSTALLATION

5Square plug

(E59-0419-05)

Black/White

lead

Black lead

Insulating cover

(F29-0481-05)

Fig. 3

When you use the KES-5, plug the short pin to pins 5 and

6 on the KAP-2.

When you use the INT. SP or KES-3, plug the short pin to

pins 4 and 5 on the KAP-2.

321

654

■KAP-2 Cable (E37-1113-05) 6-pin Connector

Pin No.

Color Name

1Red HR2

2Blue GND

3Yellow OSP

4Green ESP

5Brown GND

6Black HR1

■Connection Procedure

Insert the crimp terminal into the Square plug supplied

with the KAP-2.

HR1

HR2

EXT

INT

CN116

KAP-2 unit

Short pin

KES-5INT. SP

KES-3

Fig. 2
