MinarcTig

180, 180MLP, 250, 250MLP

BRUKSANVISNING

Norsk

INNHOLD

1. Innledning............................................................. 5

1.1 generelt..................................................................................... 5

1.2 Apparategenskaper.................................................................. 5

1.3 Om sveising .............................................................................. 6

2. Bruk av apparat ..................................................... 7

2.1 Før oppsetting av apparatet.................................................... 7

2.2 Vanlig bilde av apparatet......................................................... 8

2.3 Fordelingsnett .......................................................................... 8

2.4 Kabelkoplinger ......................................................................... 9

2.5 Sveiseeekt utvalg og elektroder..........................................11

2.6 Justeringer og indikatorer (180 og 250) ...............................12

2.6.1 Sveisestrømkontroll og ernkontroll........................13

2.6.2 MMA sveiseinnstillinger ............................................13

2.6.3 TIG sveisefunksjon.....................................................13

2.6.4 Tilleggsegenskaper for MLP modeller......................14

3. SETUP egenskaper .............................................. 15

4. Feilkoder.............................................................. 16

5. Vedlikehold ......................................................... 16

5.1 Daglig vedlikehold ................................................................17

5.2 Avhending av apparatet ........................................................17

6. Bestillingsnumre ................................................. 18

7. Feilnning............................................................ 19

8. Tekniske data ...................................................... 20

4MinarcTig 180, 180MLP, 250, 250 MLP

1. INNLEDNING

1.1 generelt

Gratulerer med valget av MinarcTig-utstyret. Riktig anvendt kan Kemppi-

produkter øke produktiviteten og være økonomisk lønnsomme i mange år.

Denne bruksanvisningen inneholder viktig informasjon om bruk

og vedlikehold av Kemppi-produktet samt om sikkerhet. Tekniske

spesikasjoner for utstyret nnes i slutten av håndboken.

Les instruksjonene før maskinen tas i bruk for første gang. For din

sikkerhet og sikkerheten til ditt arbeidsmiljø, les nøye gjennom

sikkerhetsinstruksjonene i denne håndboken.

Du kan kontakte en autorisert Kemppi-forhandler eller gå til Kemppis

nettsted på www.kemppi.com for mer informasjon om våre produkter.

Spesikasjonene i denne håndboken kan bli endret uten varsel.

Viktige merknader

I denne håndboken er punktene som krever ekstra oppmerksomhet for

å kunne forebygge uhell og personskade markert med ’MERK!’. Les disse

avsnittene nøye, og følg anvisningene.

Ansvarsfrasigelse

Vi har gjort alt vi kan for å sikre at opplysningene i denne veiledningen er

nøyaktige og fullstendige, men påtar oss ikke noe ansvar for eventuelle feil

eller utelatelser. Kemppi forbeholder seg retten til når som helst å endre

produktspesikasjonen uten varsel. Innholdet i denne veiledningen må ikke

kopieres, registreres, mangfoldiggjøres eller overføres uten forhåndstillatelse

fra Kemppi.

1.2 Apparategenskaper

MinarcTig apparatene er kompakte og solide sveiseapparater med

sveisestrøm(DC) som passer for MMA og TIG sveising. Apparatene er svært

lette i forhold til ytelsen, og kan lett bæres til arbeisplassen ved hjelp av det

innebygde bærehåndtaket eller skulderstroppen som følger med.

180 og 180 MLP modellene kan brukes i vanlige strømnett, d.v.s., i enkel-fase

elektriske nettverk. 250 og 250 MLP modellene krever et tre-fase nettverk.

5© Kemppi Oy / 1339

1.3 Om sveising

MinarcTig er et presist sveiseverktøy og vil gi resultater av høy kvalitet gang

på gang så lenge de riktige driftsprosedyrene blir fulgt. Sveisekvaliteten

påvirkes ikke bare av selve apparatet. Personelig ekspertise, tilleggsutstyr

og forbruksutstyr spiller også en vesentlig rolle, i tillegg til riktig, sikret

strømtilførsel.

Sveisingen utføres når en elektrisk lysbue oppnås mellom sveiseelektroden

og arbeidsstykket. Sveising er ikke mulig å utføre hvis ikke utstyret er

riktig oppsatt, inkludert jordingskabelen som er festet til arbeidsstykket.

Denne kabelen skaper sveisekretsen som lar sveisestrømmen å komme ut.

Kontroller at jordingsklemmen er på arbeidsstykket som skal sveises, og at

kontaktområdet til klemmen er rengjort og fri for maling.

MMA-sveising

MMA er en enkel sveiseprosess. En MMA elektrode med belegg er

kortsluttet til arbeidsstykket og den påfølgende elektriske sveisebuen

lager et sveisebad som smelter elektrodetråden. Belegget rundt elektroden

brenner for å lage en beskyttende gassformet atmosfære og slagg, som

direkte beskytter sveisebadet fra atmosfærisk forurensing. Slagget yter på

sveisebadet og størkner på overaten til sveiselarven, og beskytter sveisen

som avkjøles.

Elektroden beveges langsomt langs sveisesømmen. Flyttehastigheten står

direkte i forhold til størrelsen på elektroden og valgte sveisestrøm. Slagget

ernes tilslutt med en hammer og viser sveisen (bruk alltid øyebeskyttelse).

TIG-sveising

Med TIG-sveising er sveisebuen formet mellom en tungstenelektrode som

ikke kan konsumeres og arbeidstykket. Den påfølgende sveisebuen med høy

temperatur smelter arbeidsstykket og danner et sveisebad hvor fylltråd med

en liknende legeringssammensetning langsomt smeltes. Sveisebadet og

fylltråden beskyttes mot den skadelige eekten av atmosfærisk forurensning

av en passiv beskyttelsesgass som strømmer ut av TIG sveisepistolens

keramiske munnstykke med en hyppighet på omtrent 8-15 liter per minutt.

(Gassregulator, strømmningsmåler og argon dekkgass følger ikke med i

denne pakken.)

6MinarcTig 180, 180MLP, 250, 250 MLP

2. BRUK AV APPARAT

2.1 Før oppsetting av apparatet

MinarcTig er pakket i spesiallaget innpakning som kan resirkuleres.

Kontroller alltid at utstyret ikke er blitt skadet under transport. Sørg for at

all skade fra transport rapporteres til leverandøren for apparatet. Ikke pakk

ut apparatet under disse omstendighetene. I tillegg og før apparatet tas i

bruk, kontroller at du har mottatt alle delene som du bestillte sammen med

operasjonsinstruksjonene.

Transport

Apparatet må transporteres i en stående posisjon.

Miljø

Apparatet passer for innendørs og utendørs bruk. Ved utendørs bruk,

beskytt det fra kraftig nedbør og solskinn. Lagre apparatet i et tørt og rent

miljø, og beskytt det mot sand og støv under bruk og lagring. Den anbefalte

brukstemperaturen er -20 til +40 grader celsius.

Plasser apparatet slik at den ikke kommer i kontakt med varme overater og

sveisesprut. Pass på at luftstrømmen til og fra apparatet strømmer uhindret.

7© Kemppi Oy / 1339

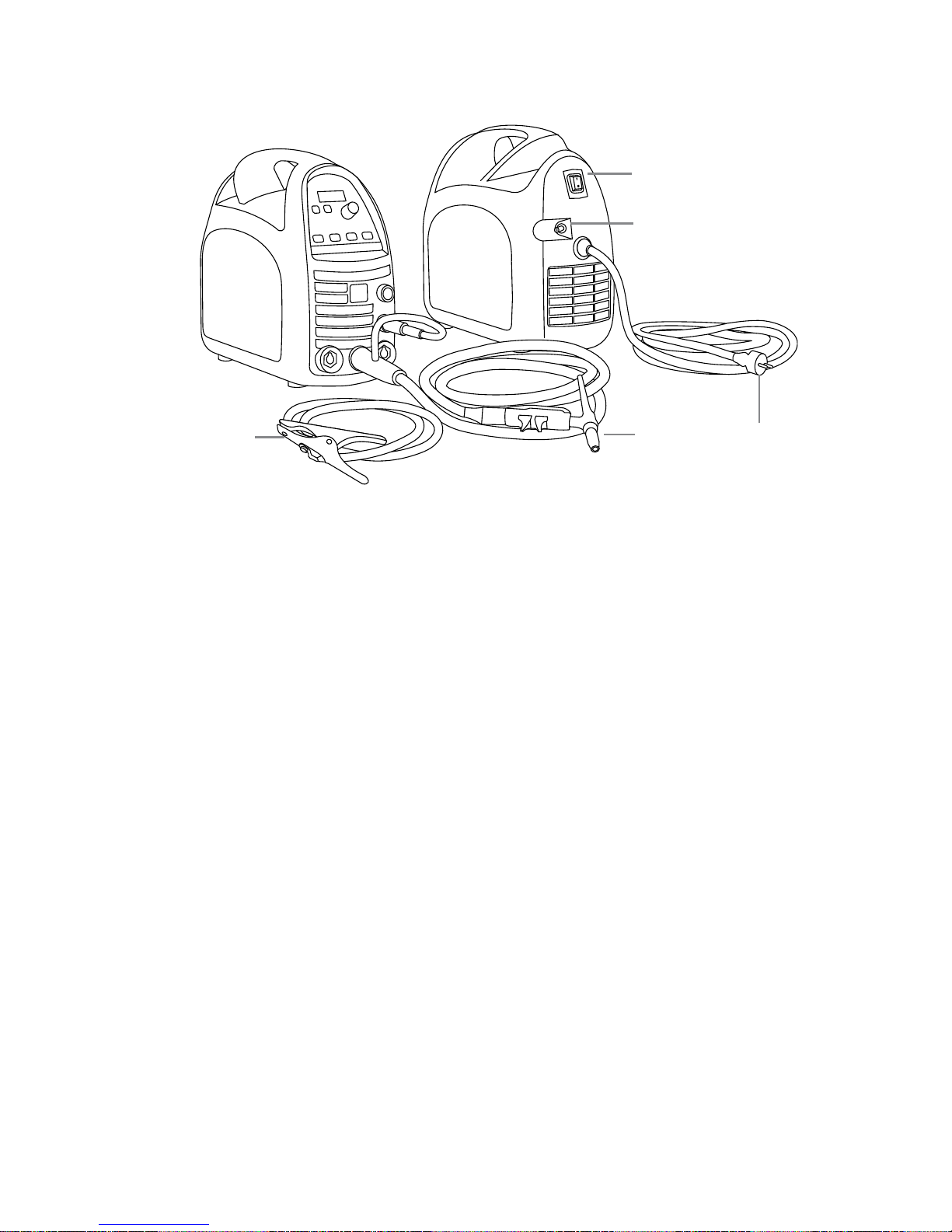

2.2 Vanlig bilde av apparatet

1.2.

1. Sveisepistol

2. Jordingskabel og jordingsklemme

3. Hovedbryter

4. Nettkabel (MinarcTig 180 i bildet)

5. Slangefeste for dekkgass

2.3 Fordelingsnett

Alt vanlig elektrisk utstyr uten spesialkretser genererer harmoniske

strømmer inn i fordelingsnettet. Store mengder harmonisk strøm, kan

forårsake eekttap og forstyrrelser av en del utstyr.

MinarcTig 180, 180MLP:

WARNING: This equipment does not comply with IEC 61000-3-12. If it is

connected to a public low voltage system, it is the responsibility of the

installer or user of the equipment to ensure, by consultation with the

distribution network operator if necessary, that the equipment may be

connected.

MinarcTig 250, 250MLP:

Dette utstyret er i samsvar med IEC 61000-3-12, forutsatt at

kortslutningsstrømmen Ssc er større enn eller lik 1,5 MVA i kontaktpunktet

mellom brukerens strømforsyning og det oentlige forsyningsnettet.

Installatøren eller brukeren av utstyret har ansvar, om nødvendig etter

samråd med fordelingsnettoperatøren, for at utstyret bare er koblet til en

strømforsyning med en kortslutningsstrøm Ssc større enn eller lik 1,5 MVA.

8MinarcTig 180, 180MLP, 250, 250 MLP

2.4 Kabelkoplinger

Nettilkobling

Apparatet er utstyrt med en 3.3-m nettspenningskabel og kontakt. Kople

nettkabelen til et én-faset elektrisk nettverk.

MinarcTig 250 er utstyrt med en 5-m nettspenningskabel uten støpsel.

MERK! Kontroller sikringsstørrelsen i Tekniske spesikasjoner. Støpselet

må bare installeres av elektrikere og installatører autorisert til å utføre

slike oppgaver.

Dersom du bruker en skjøtekabel til strømforsyningen må tverrsnittet av

kabelen være minst like stor som nettspenningskabelen som er festet til

apparatet. Den maksimale lengden for en skjøtekabel er 50 m.

Minimumskraften til en enkeltfaset generator må være 3.5 kVA. Den

anbefalte kraften er 7.0 kVA for å bruke maskinen med maksimum kraft.

Restriksjoner på generatortype og strøm kan gjelde ved bruk av generator.

Feilfri drift av et trefaset aparat krever også en tilstrekkelig kraftig

strømgenerator. Kraft anbefalingen er på mer en 15 kVA.

Jordingskabel

Koble jordingskabelen til den negative polen til MMA-sveising, og den

positive polen til TIG-sveising.

Før du begynner å sveise, rengjør overatene på arbeidstykket og fest

jordingsklemmen på arbeidstykket for å lage en lukket og hindringsfri

sveisekrets.

Sveisepistol (TIG)

Sveisepistolen brukes til å forsyne dekkgass og elektrisk bueenergi til

arbeidsstykket. Når du trykker på sveisepistolknappen, starter dekkgassen å

yte og buen etableres. TIG-pistolen er koblet til den negative polen.

9© Kemppi Oy / 1339

Dekkgass

I TIG-sveising brukes dekkgass for å forhindre atmosfærisk forurensning av

sveisebadet og sveisen som avkjøles. Vanligvis er dekkgassen Argon (Ar).

Vanligvis er gasstrømmingshyppigheten omtrent 8-15 liter per minutt, men

dette kan variere i forhold til sveisestrømmen som brukes og størrelsen på

gass-munnstykket.

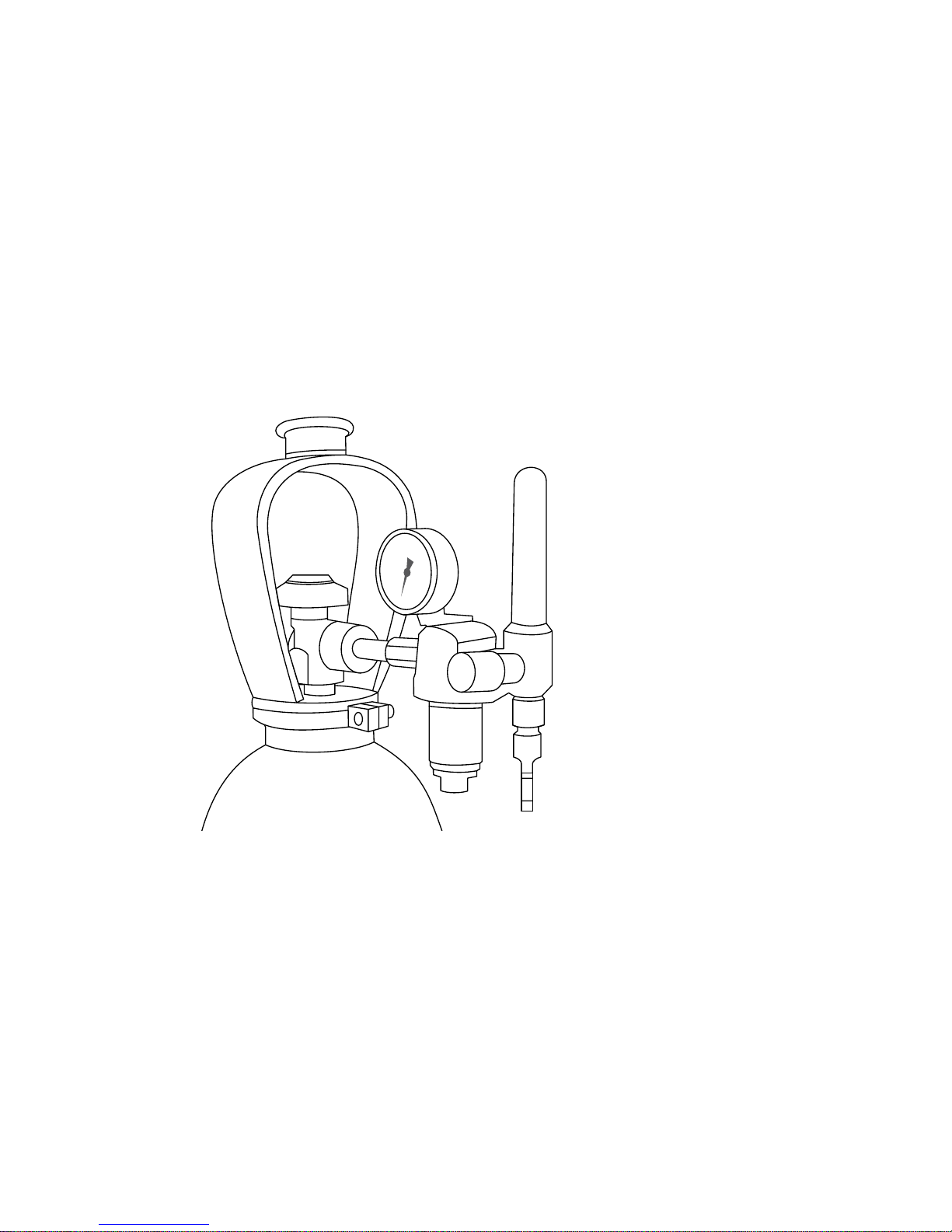

Apparatet er utstyrt med en 4.5-m slange for dekkgas. Koble

hurtigkoblingen til gasslangen til den mannlige kontakten på apparatet.

Den andre enden av tilførselsslangen for gass skal kobles til uttaket på

regulatoren.

MERK! Du skal Ikke under noen omstendigheter koble slangen direkte

til sylinderventilen. Bruk alltid en regulator og strømmningsmåler for

sikker og nøyaktig drift.

• Kople slangen til siden på sylinderregulatoren som har redusert trykk,

eller strømmningsmåler og stram til koblingen.

• Juster strømmningshastigheten til dekkgassen med den

strømmningsregulerende justeringsskruen. En passende

gasstrømmningshyppighet er 8-15l/min

• Lukk sylinderventilen etter bruk.

10 MinarcTig 180, 180MLP, 250, 250 MLP

Autres manuels pour MinarcTig 180

Ce manuel convient aux modèles suivants

Table des matières

Autres manuels Kemppi Système de soudage

Kemppi

Kemppi KEMPOWELD WIRE 400 Manuel utilisateur

Kemppi

Kemppi MasterTig MLS 4000 Manuel utilisateur

Kemppi

Kemppi KEMPOWELD WIRE 400 Manuel utilisateur

Kemppi

Kemppi KEMPOMAT 161 Manuel utilisateur

Kemppi

Kemppi MU 20D Manuel utilisateur

Kemppi

Kemppi MinarcMig Evo 170 Manuel utilisateur

Kemppi

Kemppi MasterTig 3500 Manuel utilisateur

Kemppi

Kemppi M 420 Manuel utilisateur

Kemppi

Kemppi KEMPOTIG 4500 Manuel utilisateur

Kemppi

Kemppi A7 TIG Orbital System 300 Manuel utilisateur

Kemppi

Kemppi FastMig MF 29 Manuel utilisateur

Kemppi

Kemppi KEMPOWELD 4200 Manuel utilisateur

Kemppi

Kemppi Evo 150, 150VRD Manuel utilisateur

Kemppi

Kemppi MLS 2300 ACDC Manuel technique

Kemppi

Kemppi Flexlite TX Manuel utilisateur

Kemppi

Kemppi KEMPOMAT 253 Manuel utilisateur

Kemppi

Kemppi MasterTig LT 250 Manuel utilisateur

Kemppi

Kemppi 3200 Manuel utilisateur

Kemppi

Kemppi Flexlite GC Manuel utilisateur

Kemppi

Kemppi MinarcMig 180 Manuel utilisateur

Kemppi

Kemppi X3 Manuel utilisateur

Kemppi

Kemppi Minarc Evo 150 Manuel utilisateur

Kemppi

Kemppi HiArc T 180 Manuel utilisateur

Kemppi

Kemppi Master M 358 Manuel utilisateur

Manuels Système de soudage populaires d'autres marques

Berner

Berner PLASMACUT 54 Manuel utilisateur

Pro Spot

Pro Spot PR-155 Manuel utilisateur

Forney

Forney 210 Manuel utilisateur

Thermal Arc

Thermal Arc 400S Manuel utilisateur

Lincoln Electric

Lincoln Electric HANDYMIG 170I Manuel utilisateur

GYS

GYS PROTIG 201 AC/DC Manuel utilisateur

TAFA

TAFA 30*8B35 Manuel utilisateur

Lincoln Electric

Lincoln Electric INVERTEC V350-PRO CE Manuel utilisateur

ESAB

ESAB Buddy Arc 145 Manuel utilisateur

CIGWELD

CIGWELD 636804 Guide rapide

Red-D-Arc

Red-D-Arc DC-400 Manuel utilisateur

Hobart Welding Products

Hobart Welding Products Spool Gun DP 3035-10 Manuel utilisateur

Elettro

Elettro HI-MIG 3000 SYNERGIC Manuel utilisateur

WIA

WIA Weldmatic 270 CP132-2 Manuel utilisateur

Sonics

Sonics H520T Manuel utilisateur

Miller

Miller Big Blue 400D Manuel utilisateur

NewArc

NewArc RT2000 Guide de démarrage rapide

Hypertherm

Hypertherm powermax1000 Manuel utilisateur
